Moduł przekaźnikowy do automatyki - 4 kanały 12 V / 10 A - KIT AVT 1691
- Moduł przekaźnikowy ułatwi budowę 4-kanałowego wyjścia wykonawczego do automatyki i sterowników. AVT1691 B to KIT DIY z PCB i elementami do lutowania.
Czterokanałowy moduł wykonawczy 12 V - KIT DIY AVT1691
KIT do zbudowania uniwersalnego modułu 4 przekaźników do sterowników, mikrokontrolerów i automatyki.
Moduł przekaźnikowy do samodzielnego montażu
AVT1691 pozwala zbudować uniwersalny czterokanałowy moduł wykonawczy. Przekaźniki 12 V umożliwiają przełączanie odbiorników z poziomu układu elektronicznego, mikrokontrolera, panelu sterującego lub modułu automatyki, bez bezpośredniego obciążania wyjść sterownika.
Każdy kanał ma tranzystor sterujący i diodę LED sygnalizującą zadziałanie. Standardowo moduł reaguje na ujemne impulsy sterujące, a po zmianie tranzystorów może zostać przystosowany do sterowania dodatniego. Wersja B to zestaw KIT z płytką PCB, przekaźnikami, tranzystorami, diodami, rezystorami i złączami do samodzielnego montażu.
Karta techniczna
AVT1691
Uniwersalny moduł przekaźnikowy z czterema kanałami, tranzystorowym sterowaniem cewek i sygnalizacją LED dla każdego wyjścia.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | 4-kanałowy moduł wykonawczy z przekaźnikami |
| Liczba kanałów | 4 niezależne wyjścia przekaźnikowe |
| Przekaźniki | 12 V |
| Obciążalność wyjść | 10 A / 230 V dla każdego kanału |
| Sterowanie standardowe | ujemne impulsy sterujące na wejściach IN1–IN4 |
| Elementy sterujące | tranzystory T1–T4 |
| Sygnalizacja kanałów | LED1–LED4 informują o zadziałaniu przekaźników |
| Złącza wyjściowe | OUT1–OUT4, złącza ARK3 5 mm |
| Płytka PCB | 77×50 mm |

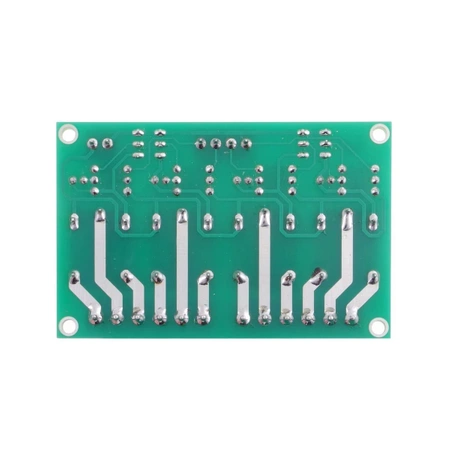

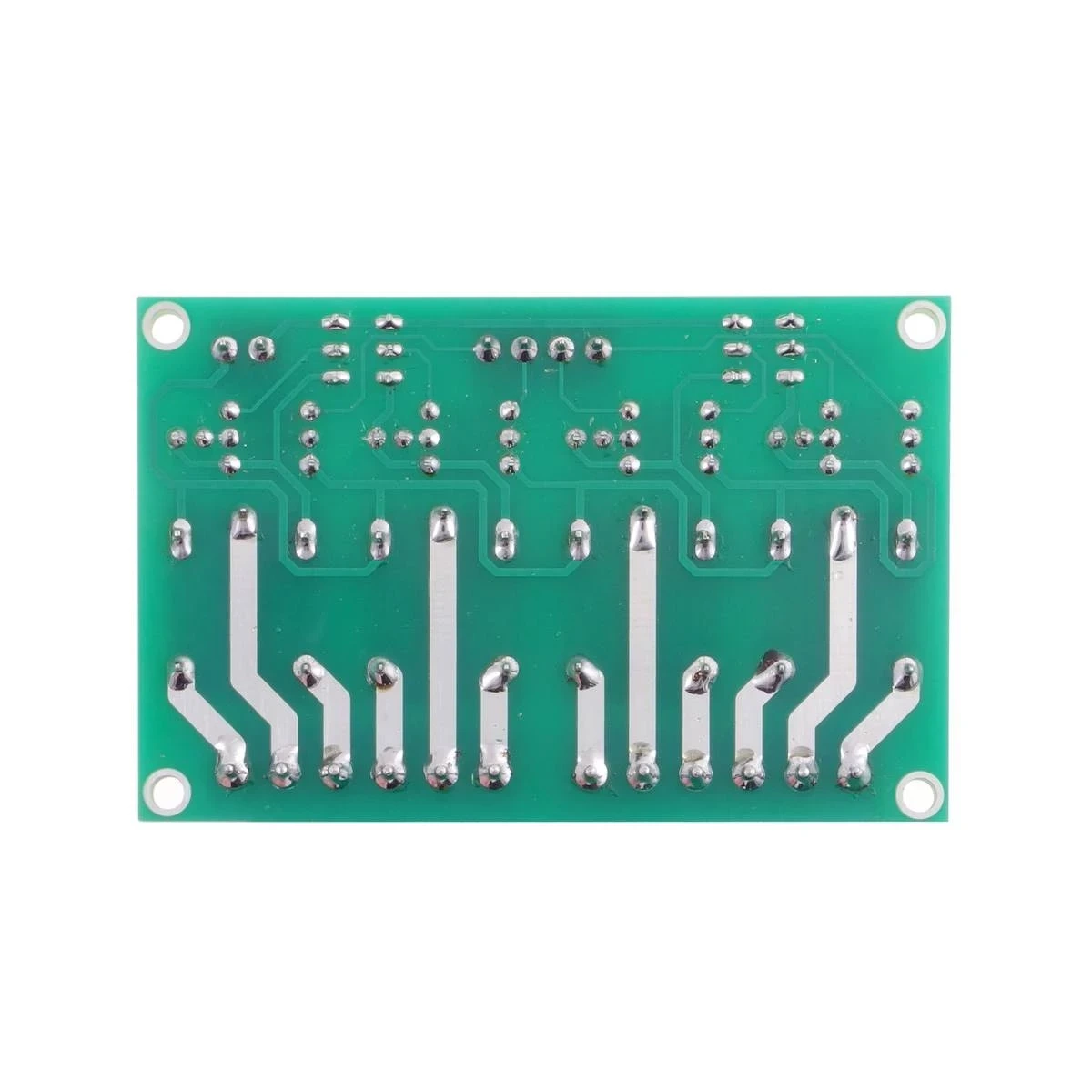

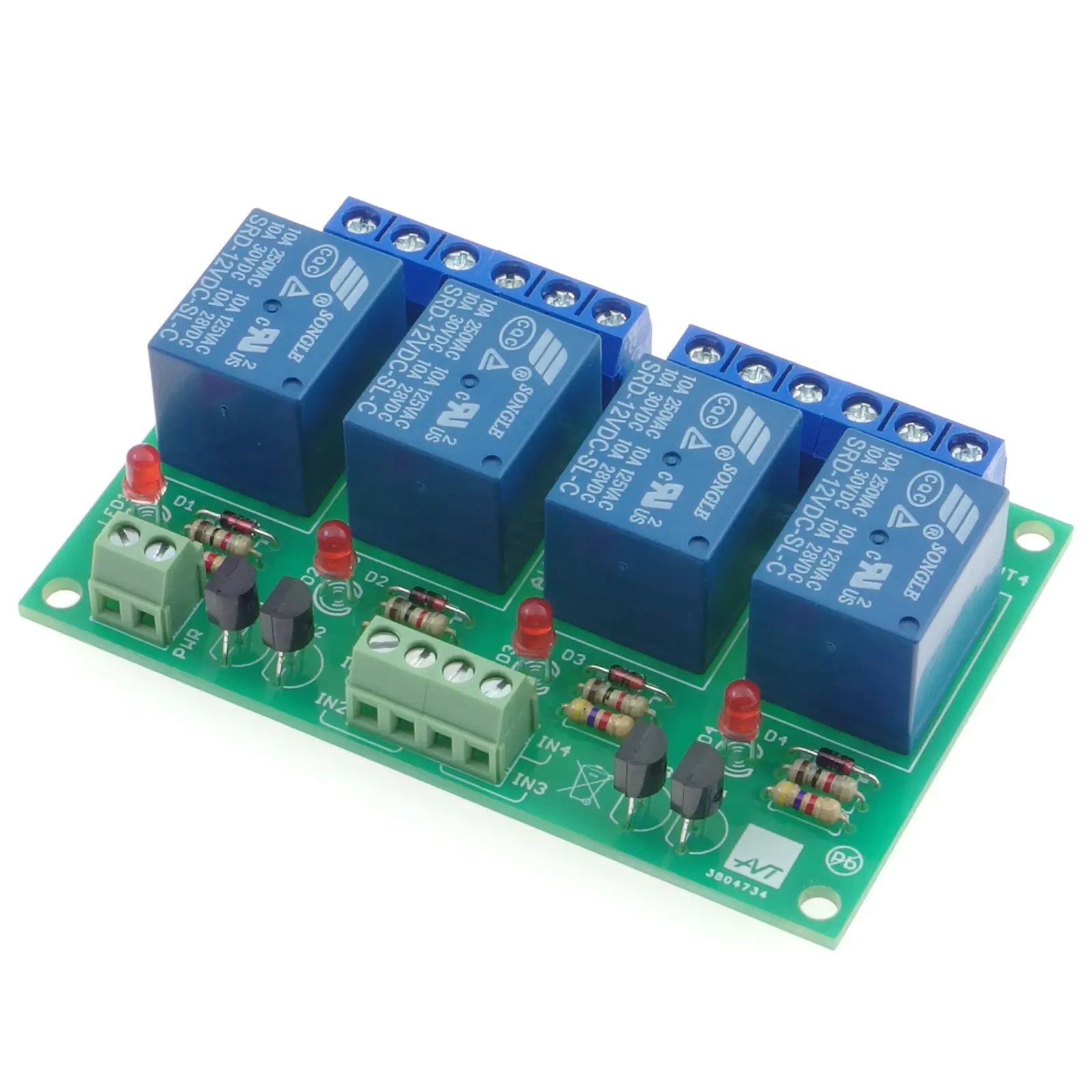

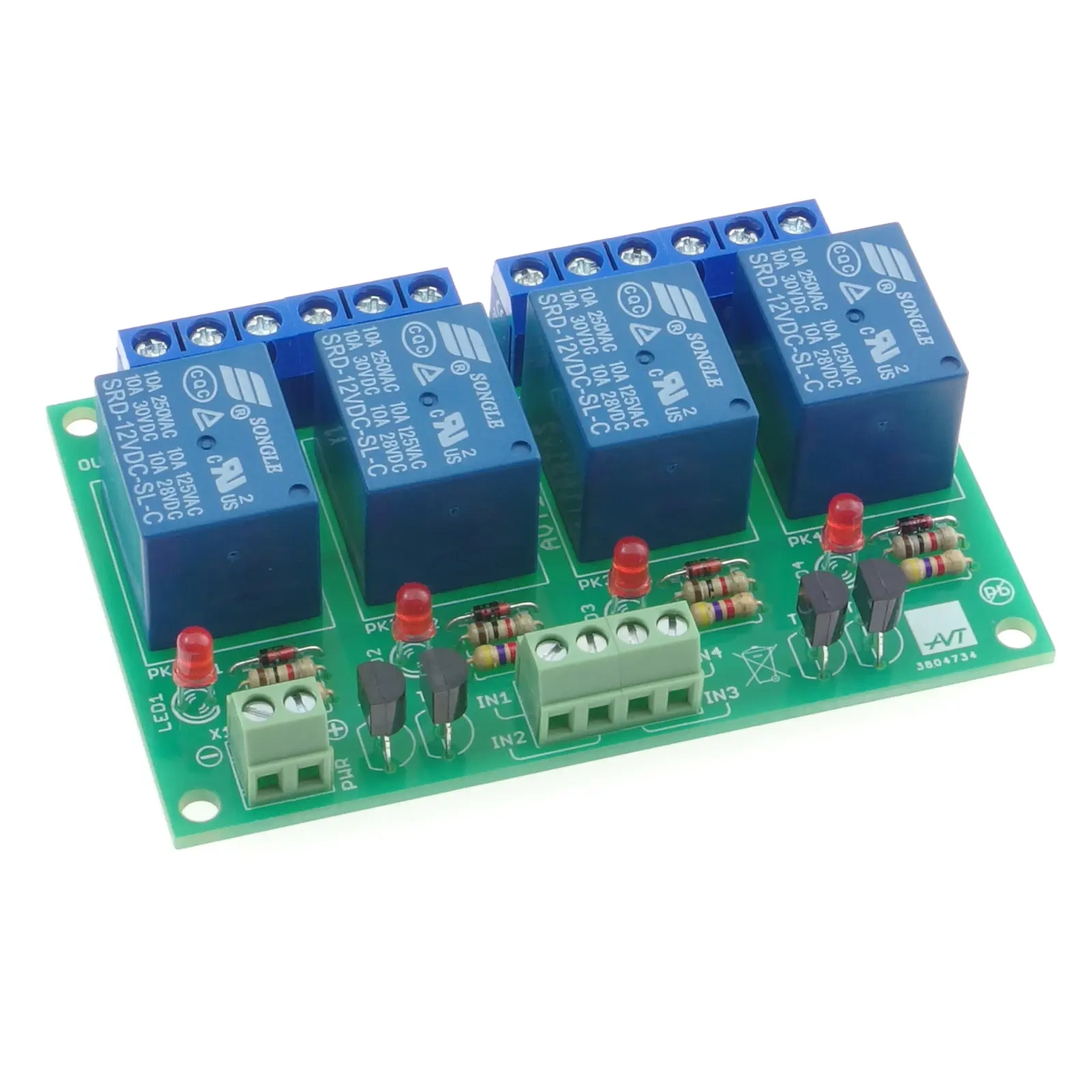

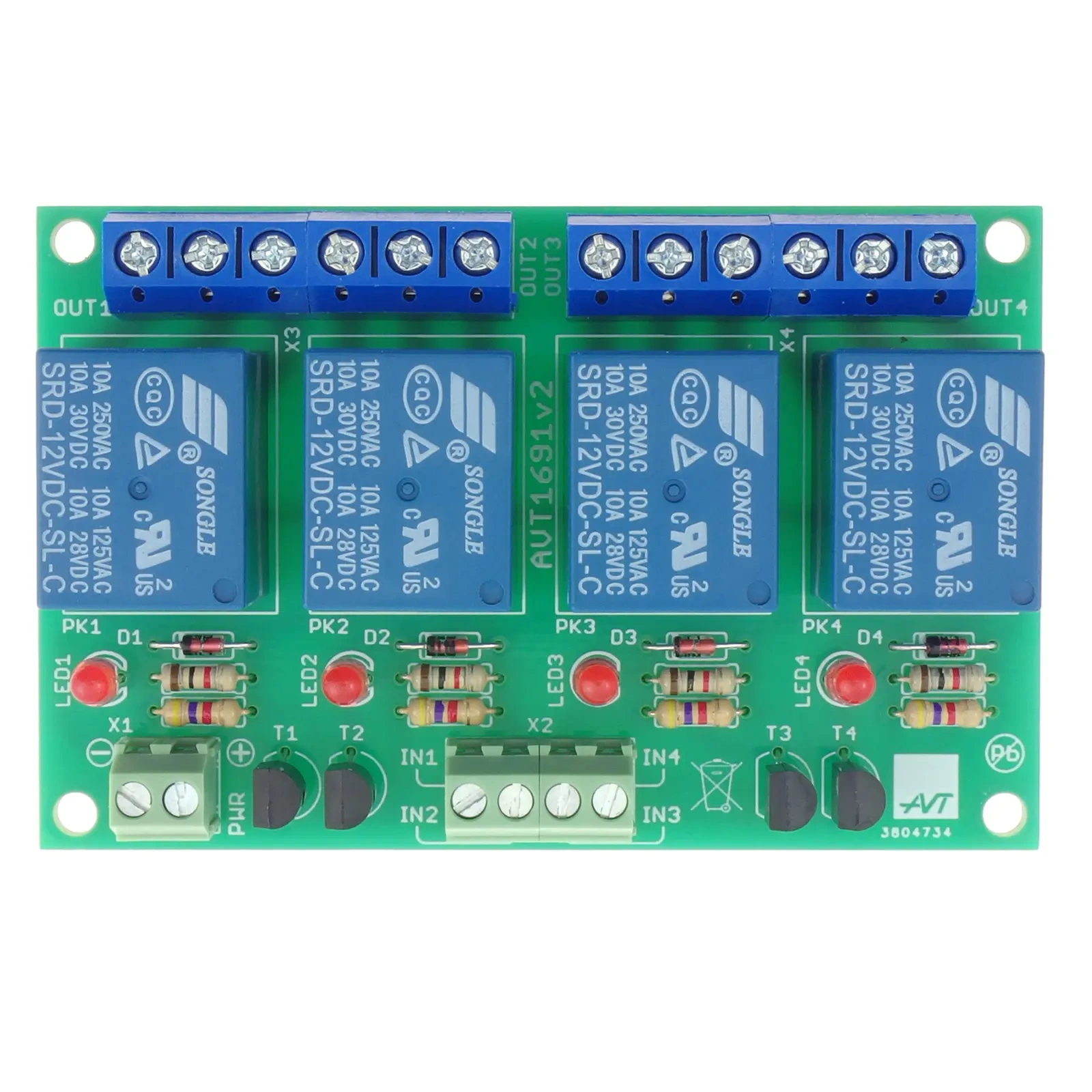

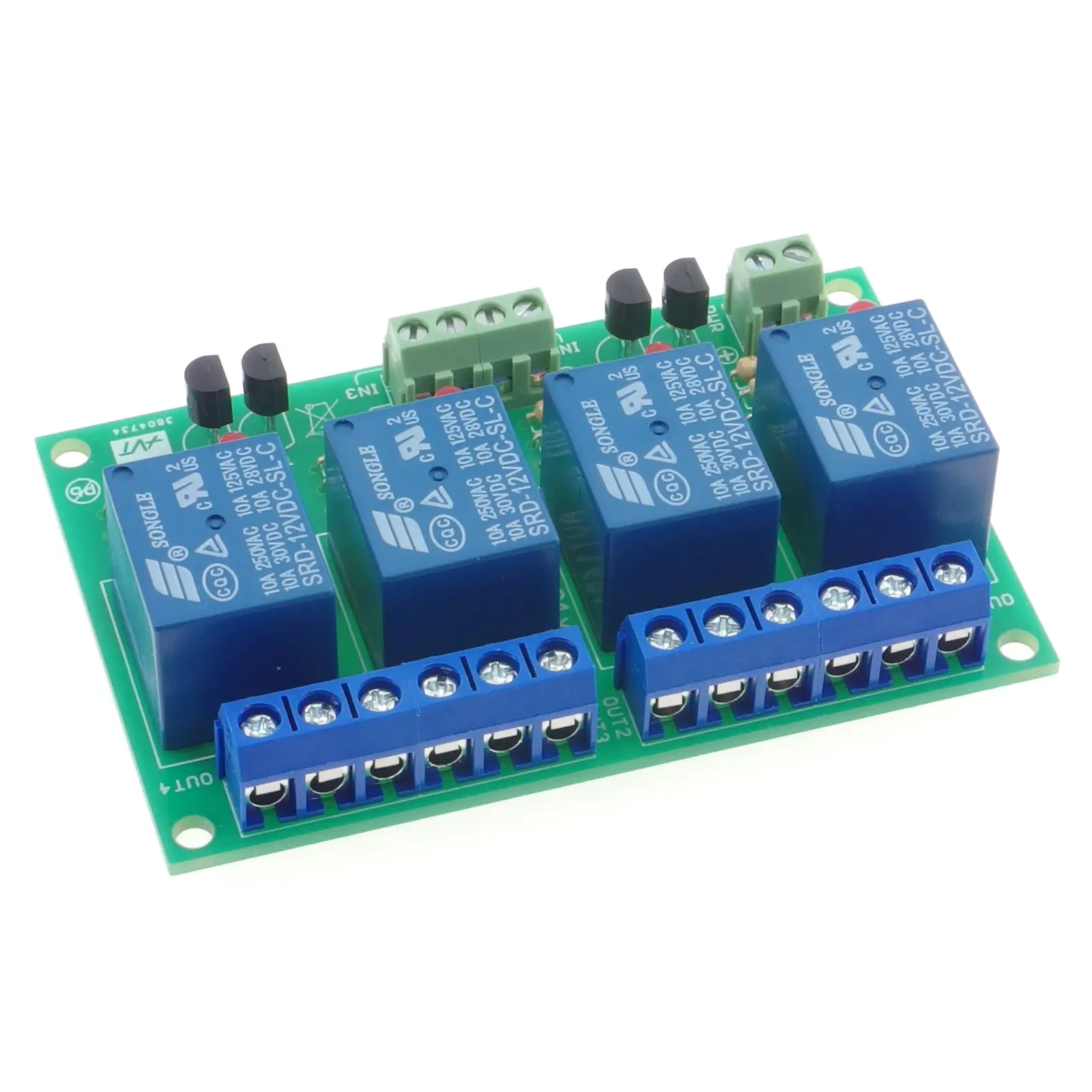

Widok modułu
Wersja
AVT1691 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, 4 przekaźniki 12 V, tranzystory BC557, diody 1N4148, diody LED, rezystory i złącza do zbudowania uniwersalnego modułu 4 przekaźników.
Notes
Moduł standardowo pracuje z ujemnymi impulsami sterującymi. To wygodne przy sterownikach i układach, które aktywują wyjście przez zwarcie do masy.
Załączenie przekaźnika sygnalizują diody LED1–LED4, co ułatwia testowanie kanałów i diagnostykę połączeń w docelowym urządzeniu.
Instrukcja dopuszcza sterowanie dodatnimi sygnałami po zastosowaniu tranzystorów BC547 zamiast BC557 i odpowiednim odwróceniu ich orientacji względem opisu na płytce.
Przy sterowaniu obciążeniami 230 V AC trzeba dobrać obudowę, przewody, izolację, bezpieczniki i odstępy bezpieczeństwa do konkretnego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1691 B to zestaw KIT z płytką PCB, przekaźnikami 12 V, tranzystorami, diodami, rezystorami i złączami do zlutowania uniwersalnego modułu 4 przekaźników.
Do sterowania odbiornikami z układu elektronicznego, mikrokontrolera lub sterownika automatyki, gdy potrzebne są cztery niezależne wyjścia przekaźnikowe.
Tak. Standardowo przekaźniki są załączane ujemnymi impulsami sterującymi na wejściach IN1–IN4.
Tak, instrukcja przewiduje taką możliwość przez użycie tranzystorów BC547 zamiast BC557 i odpowiednią zmianę ich orientacji.
Tak, ale tylko przy zachowaniu zasad pracy z napięciem sieciowym, odpowiedniej obudowie, izolacji i kwalifikacjach osoby wykonującej podłączenie.
