- Steruje ośmioma niezależnymi wyjściami przekaźnikowymi 5 A / 230 V AC, z sygnalizacją LED i wyborem sterowania dodatnim albo ujemnym impulsem. Wersja A zawiera płytkę PCB.
Moduł przekaźnikowy 8-kanałowy – wykonawczy moduł 12 V AVT1659
Płytka pozwala zbudować 8-kanałowy moduł wykonawczy z przekaźnikami do sterowania obciążeniami z układów automatyki.
Osiem przekaźników dla sterowników i automatyki
AVT1659 pozwala zbudować miniaturowy, 8-kanałowy moduł przekaźników. Każdy kanał ma osobny przekaźnik wykonawczy i diodę LED sygnalizującą załączenie, co ułatwia uruchamianie oraz kontrolę stanu wyjść.
Moduł może współpracować ze sterownikami, dekoderami, układami automatyki i projektami hobbystycznymi wymagającymi kilku niezależnych wyjść przekaźnikowych. Zworka J1 pozwala wybrać sterowanie napięciem dodatnim albo ujemnym, dzięki czemu płytkę można dopasować do różnych układów sterujących.
Karta techniczna
AVT1659
8-kanałowy moduł wykonawczy z przekaźnikami 12 V, złączami śrubowymi wyjść, wejściem INPUT 1×8, sygnalizacją LED każdego kanału oraz zworką J1 do wyboru sterowania dodatnimi albo ujemnymi impulsami.
| Wersja | A – płytka PCB |
| Typ projektu | 8-kanałowy moduł przekaźnikowy |
| Zastosowanie | moduł wykonawczy do sterowników, automatyki, przełączników wielokanałowych i prostych systemów sterowania |
| Liczba kanałów | 8 |
| Obciążalność każdego wyjścia | 5 A / 230 V AC |
| Zasilanie modułu | 12 V ze sterownika |
| Przykładowa współpraca | AVT390, AVT924 oraz inne sterowniki z wyjściami zgodnymi ze sposobem sterowania modułu |
| Zalecenie montażowe | sposób sterowania warto wybrać przed montażem LED1…LED8 i D1…D8 |
| Wymiary płytki PCB | 81×45 mm |

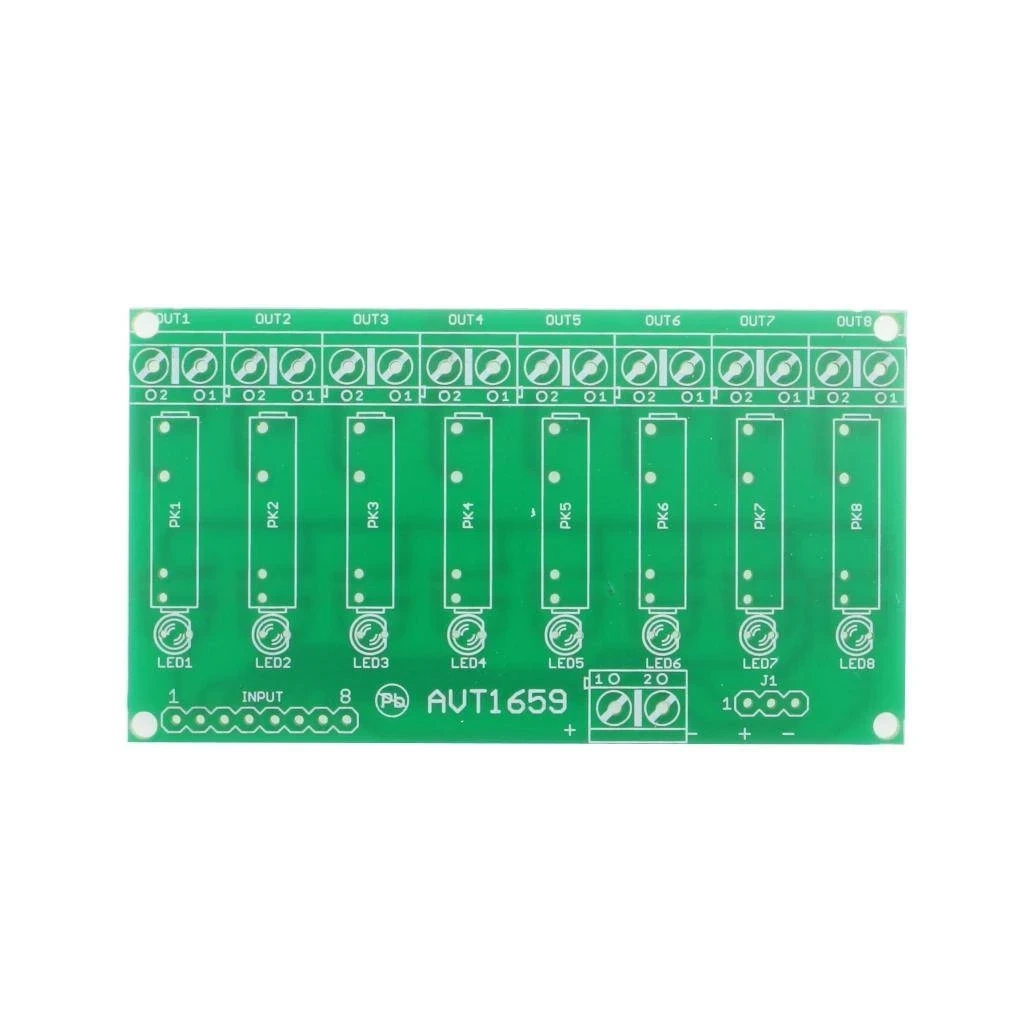

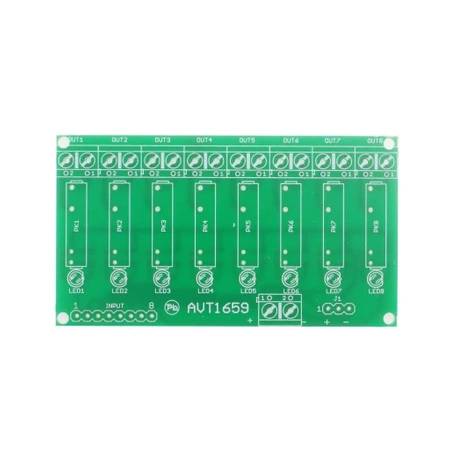

Wersja A – płytka PCB
AVT1659 A zawiera płytkę PCB do projektu 8-kanałowego modułu przekaźnikowego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1…R8: 1 kΩ, SMD 0805
- D1…D8: 1N4148, SMD
- LED1…LED8: diody LED
- PK1…PK8: przekaźniki JZC49F / 12 V lub podobne
- ZAS: ARK2/500
- OUT1…OUT8: ARK2/500
- INPUT: gniazdo goldpin 1×8
- J1: goldpin 1×3 + zworka
- Przewody i elementy izolacyjne dobrane do sterowanego obciążenia
Notes
Domyślnie moduł jest sterowany napięciem ujemnym na wejściu INPUT, przy zworkach J1 ustawionych w pozycji „+”. W takim układzie do przekaźników dołączona jest dodatnia szyna zasilania.
Przy sterowaniu dodatnim trzeba ustawić J1 w pozycji „−” oraz odwrócić polaryzację LED1…LED8 i D1…D8. Tę decyzję najlepiej podjąć przed lutowaniem, aby uniknąć demontażu elementów.
Każde wyjście ma osobne złącze śrubowe OUT1…OUT8. Przy obciążeniach indukcyjnych, długich przewodach lub pracy z napięciem sieciowym należy zadbać o odpowiednie zabezpieczenia, izolację i prowadzenie przewodów.
Uwaga: na wyjściach przekaźnikowych może występować napięcie sieciowe 230 VAC groźne dla życia.
Styki przekaźników mają obciążalność 5 A / 230 V AC, ale sterowanie obwodami sieciowymi wymaga odpowiedniej obudowy, izolacji, odstępów, zabezpieczeń i montażu przez osobę z właściwymi kwalifikacjami.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To 8-kanałowy moduł przekaźnikowy do sterowania obciążeniami z układów automatyki, sterowników i przełączników wielokanałowych.
Moduł ma 8 niezależnych kanałów przekaźnikowych.
W wykazie elementów podano przekaźniki JZC49F / 12 V lub podobne.
Każde wyjście ma obciążalność 5 A przy 230 V AC, przy zachowaniu zasad bezpieczeństwa dla obwodów sieciowych.
Moduł jest zasilany napięciem 12 V, typowo ze sterownika współpracującego z przekaźnikami.
J1 służy do wyboru sterowania przekaźników dodatnimi albo ujemnymi impulsami na złączu INPUT.
Trzeba ustawić J1 w pozycji „−” oraz odwrócić polaryzację diod LED1…LED8 i D1…D8.
Tak. Każdy z ośmiu kanałów ma osobną diodę LED sygnalizującą załączenie.
Nie. To wersja A, czyli sama płytka PCB. Przekaźniki JZC49F / 12 V, rezystory, diody 1N4148, diody LED, złącza ARK, goldpiny, zworkę i pozostałe elementy trzeba dobrać osobno według wykazu.
