Moduł przekaźnikowy 2-kanałowy 5 V 10 A - zlutowany KIT AVT 1914
- Dwa przekaźniki 5 V do integracji ze sterownikiem, timerem lub układem mikroprocesorowym. AVT1914 C to zlutowany układ do montażu w urządzeniu.
Moduł przekaźnikowy 2-kanałowy 5 V - zlutowany AVT1914
Zlutowany dwukanałowy moduł przekaźnikowy do integracji ze sterownikiem, timerem albo układem mikroprocesorowym.
Zlutowany moduł wykonawczy z dwoma przekaźnikami

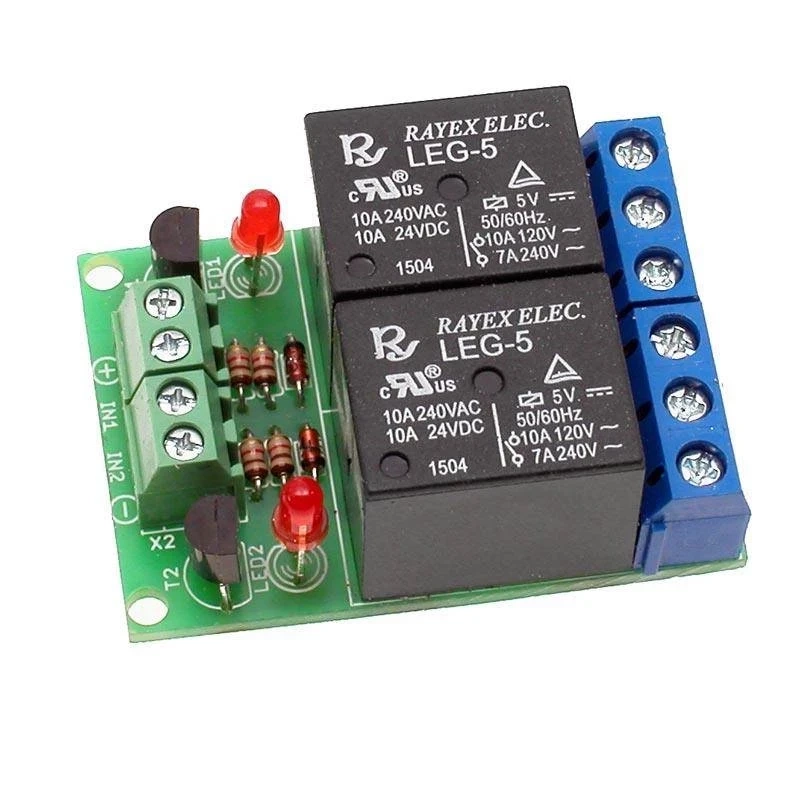

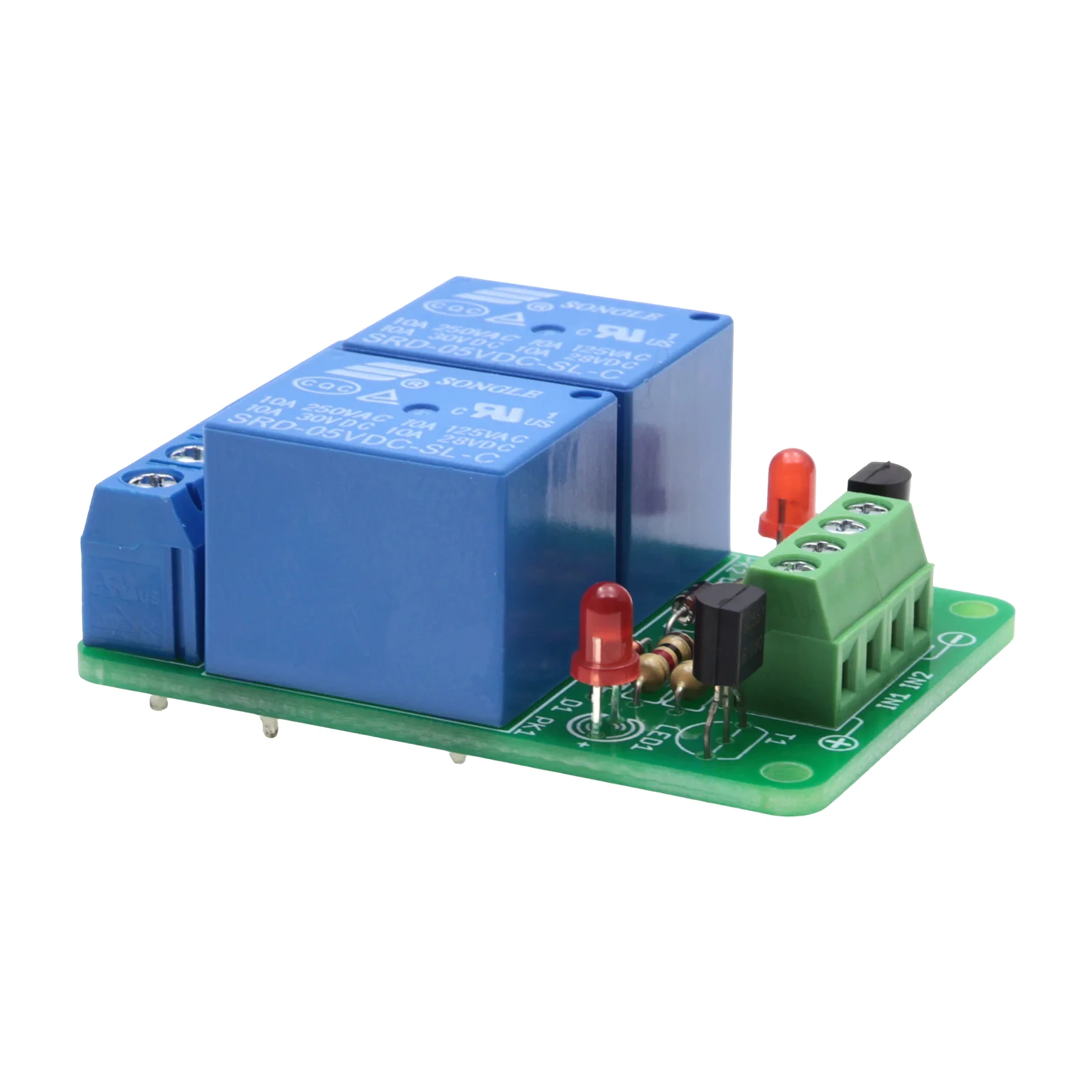

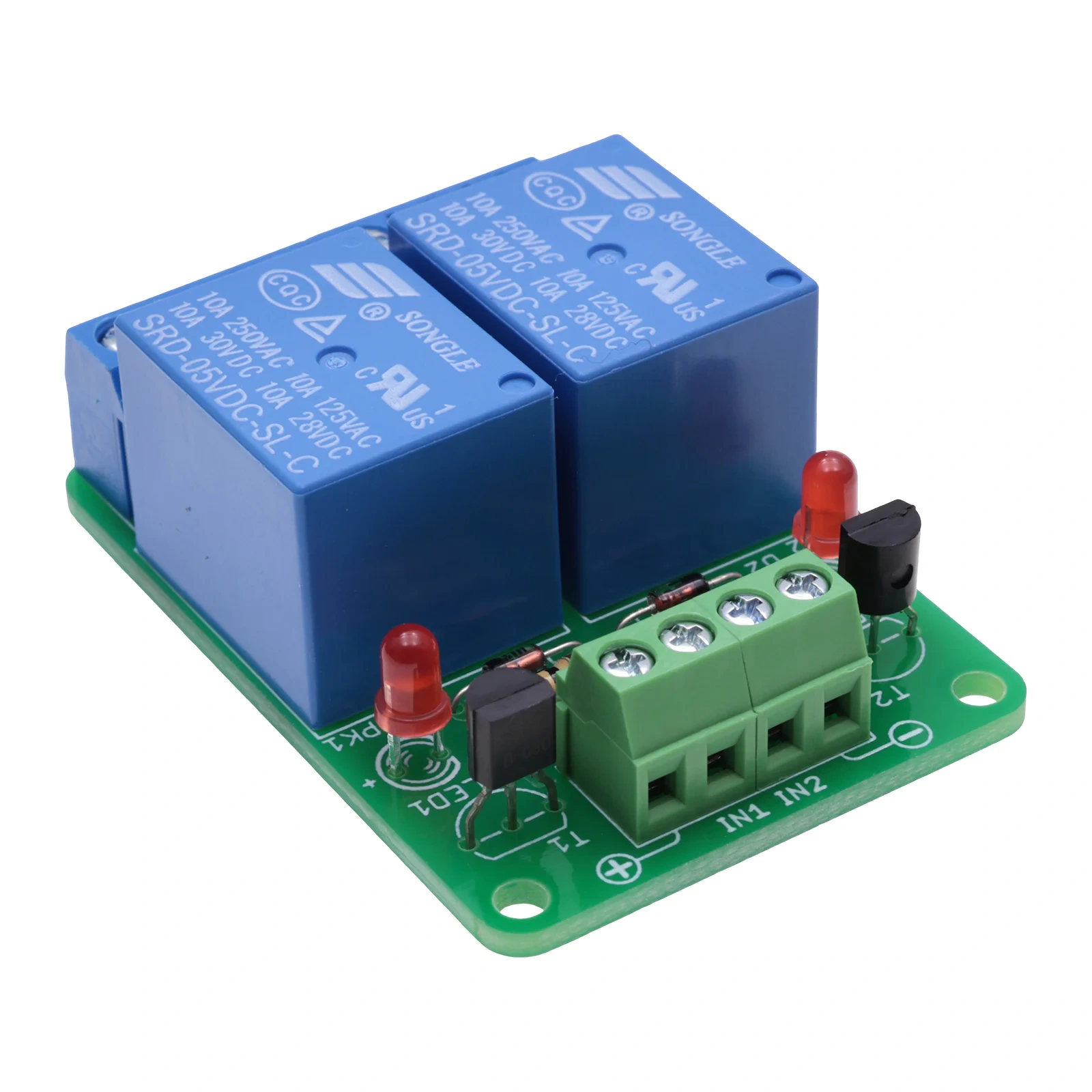

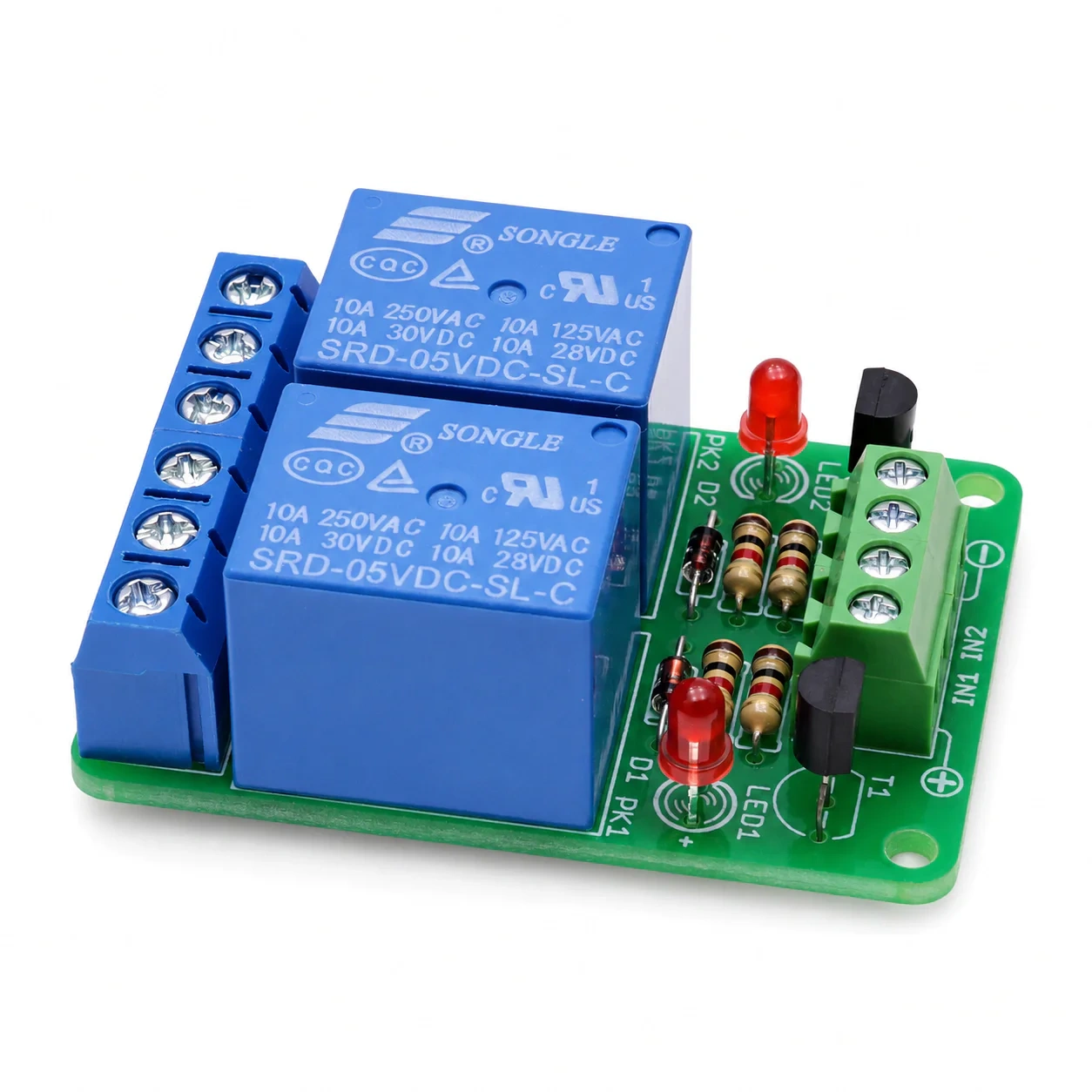

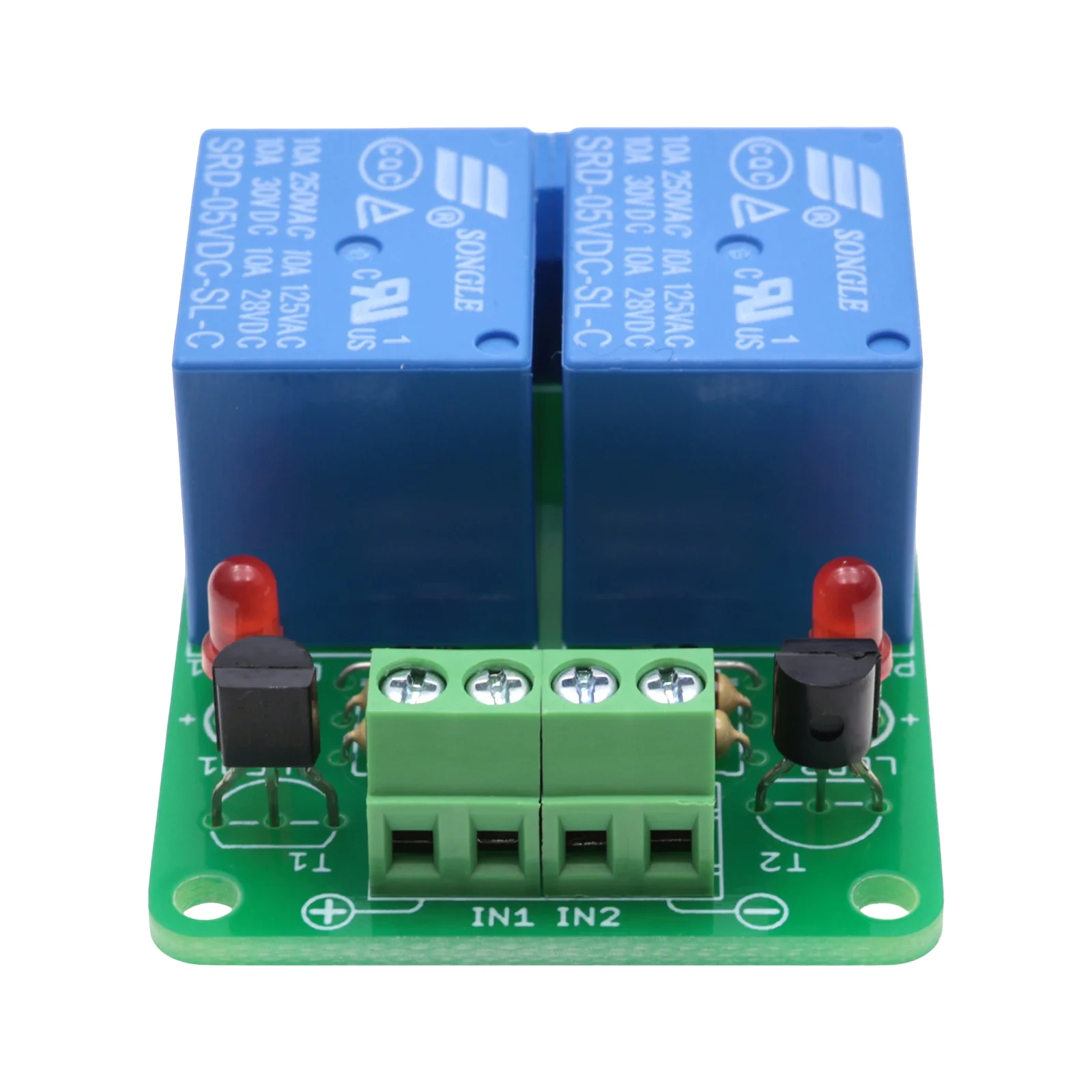

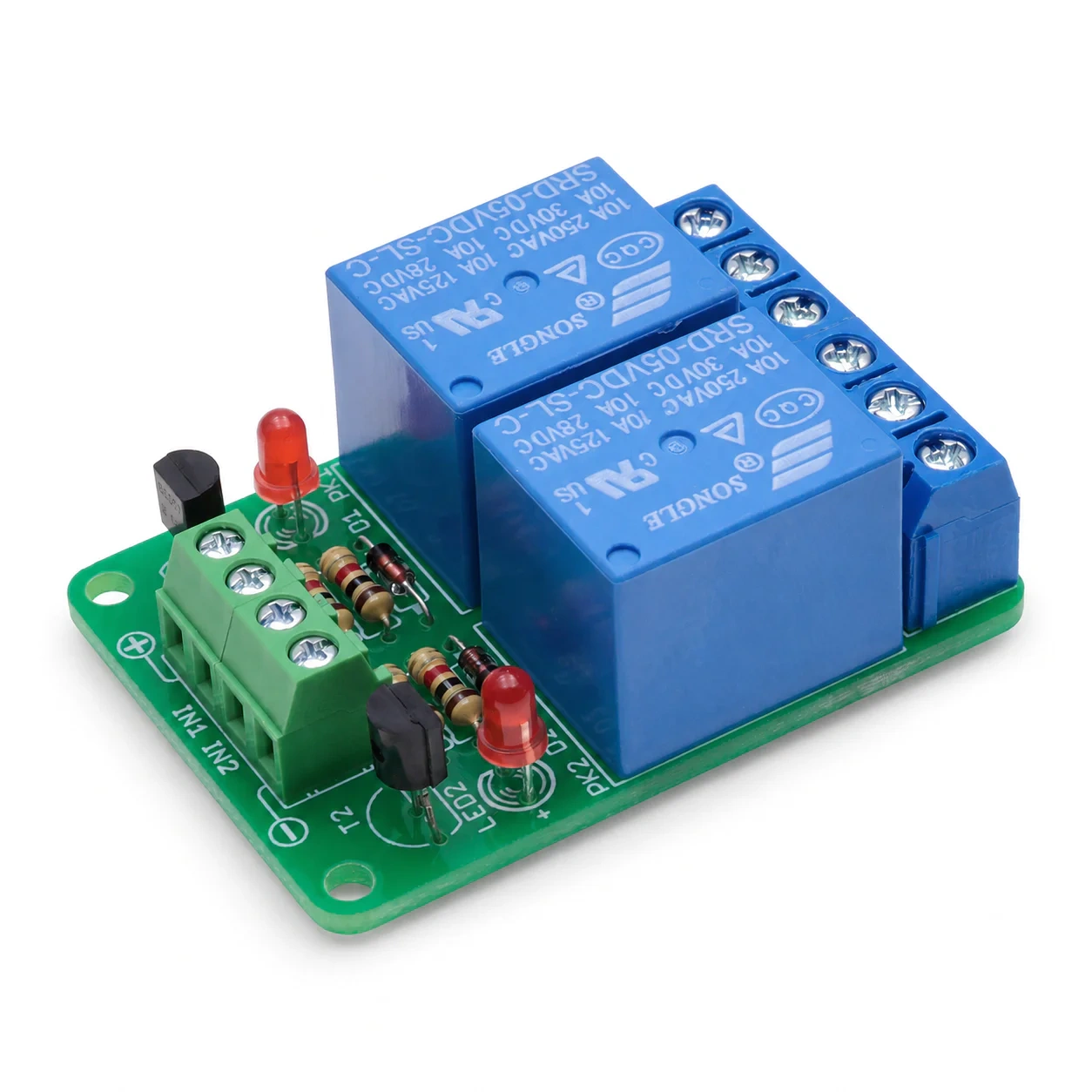

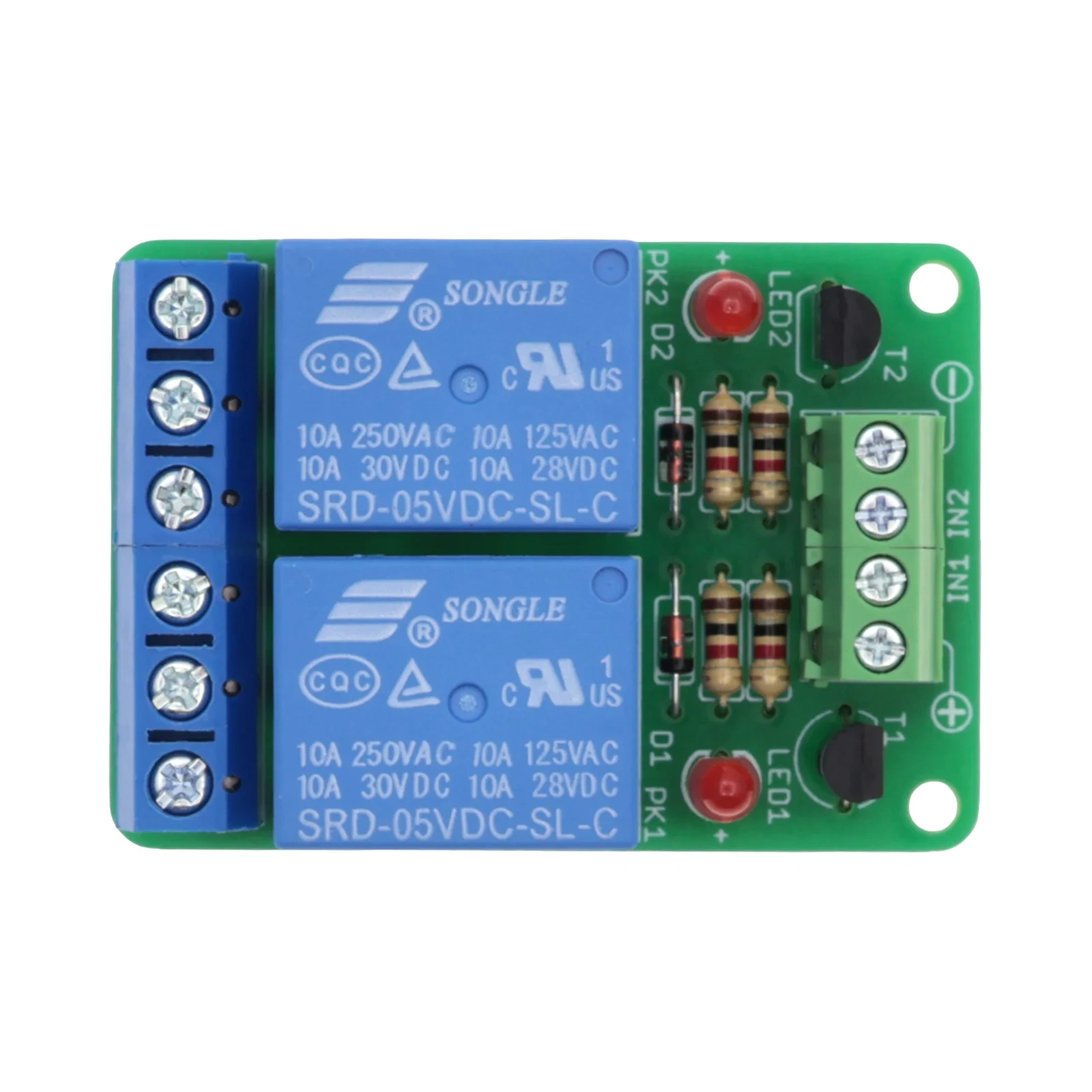

AVT1914 C to zlutowany moduł z dwoma przekaźnikami 5 V do sterowania zewnętrznymi obwodami. Wejścia IN1 i IN2 załączają przekaźniki stanem niskim, dzięki czemu układ łatwo połączyć z mikrokontrolerem, timerem albo prostym sterownikiem logicznym.
Diody LED sygnalizują stan cewek przekaźników, a złącza OUT1 i OUT2 udostępniają styki do przełączania obciążeń. Wersja C to zlutowany układ do montażu w obudowie, urządzeniu albo stanowisku testowym, nie kompletne samodzielne urządzenie instalacyjne.
Karta techniczna
AVT1914
Zlutowany dwukanałowy moduł przekaźnikowy 5 V do sterowania obciążeniami z układu mikroprocesorowego, timera lub innego sterownika.
| Kod projektu | AVT1914 |
| Wersja | C – zlutowany układ |
| Funkcja | dwukanałowy moduł przekaźnikowy |
| Liczba kanałów | 2 przekaźniki |
| Napięcie zasilania | 5 V |
| Sterowanie wejść | stan niski na IN1/IN2 |
| Maksymalny prąd styków | 10 A |
| Dopuszczalne napięcie styków | do 250 VAC |
| Przekaźniki modelowe | JQC3FF/5-1ZS lub podobne |
| Sygnalizacja | LED1 i LED2 – stan cewek przekaźników |
| Płytka PCB | 44×31 mm |
Wersja
AVT1914 C – zlutowany układ. Wersja zawiera zmontowany moduł z dwoma przekaźnikami, tranzystorami BC557, diodami 1N4148, diodami LED, rezystorami 1 kΩ oraz złączami wejściowymi i wyjściowymi. Układ wymaga zasilania 5 V oraz integracji z obwodem sterującym i obciążeniem.
Notes
Przekaźniki załączają się po podaniu stanu niskiego na wejście IN1 albo IN2.
LED1 i LED2 sygnalizują zasilenie cewek odpowiednich przekaźników.
Wyjścia OUT1 i OUT2 umożliwiają wykorzystanie styków przekaźnika do przełączania zewnętrznego obwodu.
Wersja C nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, przewodów, zabezpieczeń i poprawnej separacji obwodów przy pracy z wyższymi napięciami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1914 C to zlutowany moduł z dwoma przekaźnikami, tranzystorami, diodami, LED-ami, rezystorami oraz złączami wejściowymi i wyjściowymi.
Nie. To zlutowany układ do integracji z urządzeniem, sterownikiem lub stanowiskiem testowym. Wymaga zasilania 5 V i podłączenia obciążeń.
Przekaźniki załączają się stanem niskim podanym na wejścia IN1 i IN2.
LED1 i LED2 informują o zasileniu cewek odpowiednich przekaźników.
Styki przekaźników są opisane dla obciążeń sieciowych, ale praca z 230 V AC wymaga obudowy, izolacji, zabezpieczeń i montażu przez osobę z kwalifikacjami.
