Moduł przekaźnikowy 2-kanałowy 5 V 10 A - PCB do projektu AVT 1914

zoom

Moduł przekaźnikowy 2-kanałowy 5 V 10 A - PCB do projektu AVT 1914

Moduł 2 przekaźników 5 V pozwala sterować obciążeniami z mikrokontrolera lub układu czasowego. Wersja A zawiera PCB do AVT1914; elementy kompletujesz osobno.

Wersja

Rozmiar

Dostępny

10,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1914 A

Marka:

5903890027636

Moduł przekaźnikowy 2-kanałowy 5 V - płytka PCB do AVT1914

Płytka PCB do wykonania dwukanałowego modułu przekaźnikowego 5 V sterowanego stanem niskim z płytki z mikrokontrolerem, np. Arduino, lub układu czasowego.

Dwa kanały wykonawcze do sterownika lub timera

AVT1914 pozwala wykonać prosty moduł przekaźnikowy z dwoma niezależnymi kanałami. O załączeniu odpowiedniego przekaźnika decyduje podanie potencjału masy, czyli stanu niskiego, na wejście IN1 lub IN2 złącza X1.

Każdy przekaźnik jest sterowany tranzystorem, a stan cewki pokazuje osobna dioda LED. Wersja A zawiera samą płytkę PCB; przekaźniki, tranzystory, diody, rezystory i złącza trzeba skompletować osobno.

2 kanały przekaźnikowe projekt dla przekaźników z cewką 5 V

Sterowanie stanem niskim wejścia IN1/IN2 do współpracy z logiką sterującą

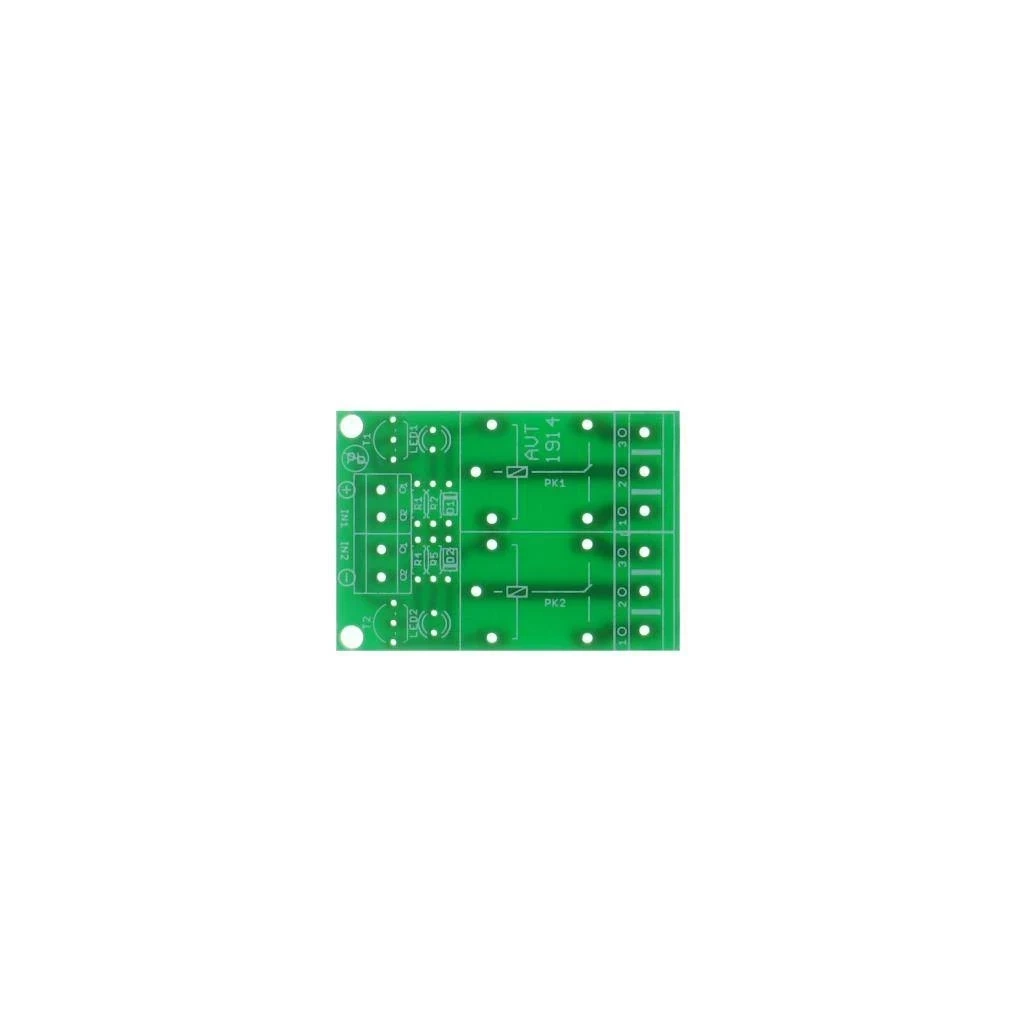

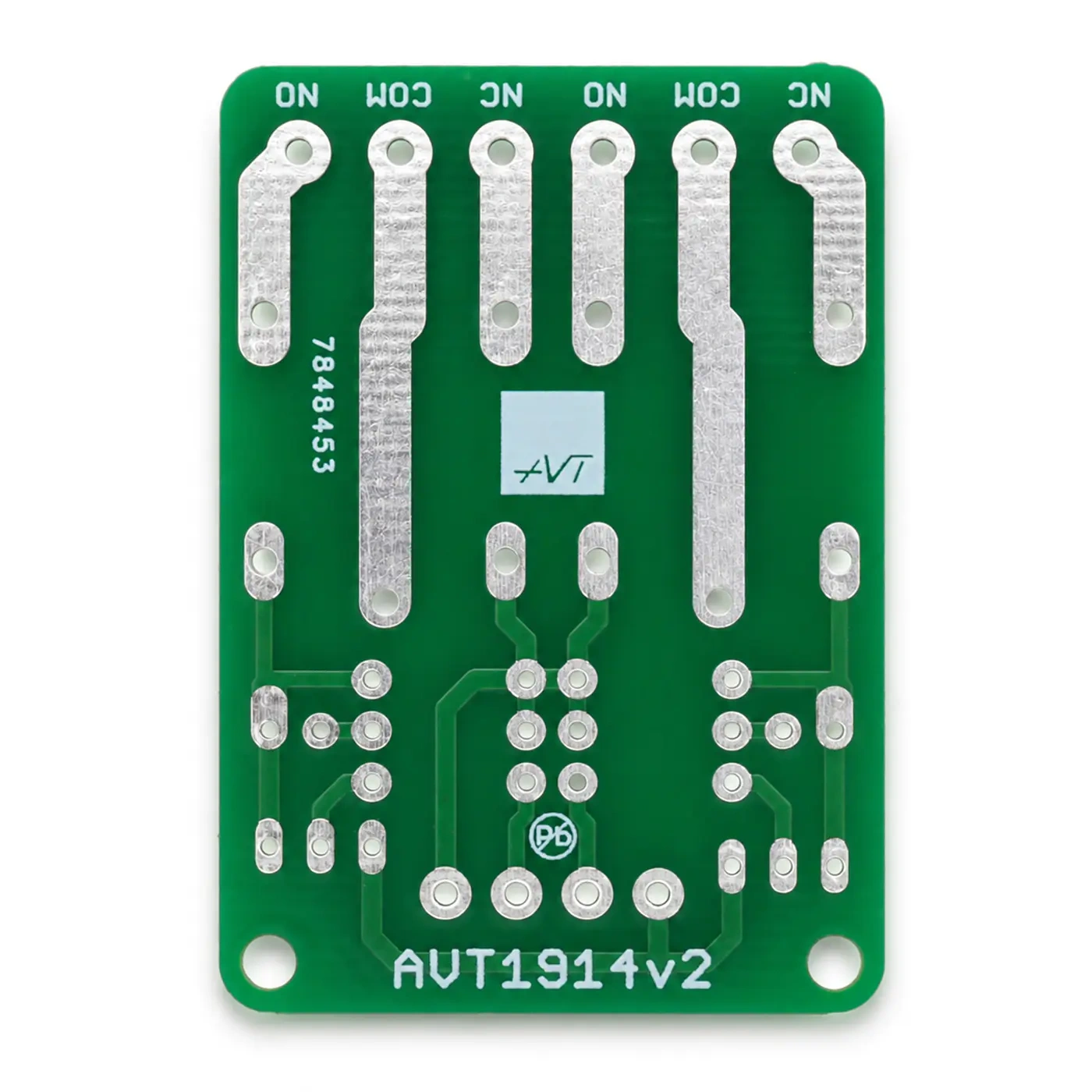

PCB 47×33 mm mała płytka do zabudowy w urządzeniu

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1914

Dwukanałowy moduł przekaźnikowy 5 V do przełączania zewnętrznych obwodów sygnałem z płytki sterującej z mikrokontrolerem, np. Arduino, lub z układu czasowego.

Kod projektu	AVT1914
Wersja	A – płytka PCB
Funkcja	dwukanałowy moduł przekaźnikowy
Liczba kanałów	2 kanały przekaźnikowe
Napięcie zasilania	5 V
Sterowanie przekaźnikami	stan niski – potencjał masy na IN1 lub IN2
Maksymalny prąd obciążenia	10 A
Maksymalne napięcie styków	250 V AC
Przekaźniki w egzemplarzu modelowym	JQC3FF/5-1ZS lub podobne, cewka 5 V
Sygnalizacja	LED1 i LED2 – stan cewek przekaźników
Płytka PCB	47×33 mm

Pobierz dokumentację PDF

Wersja

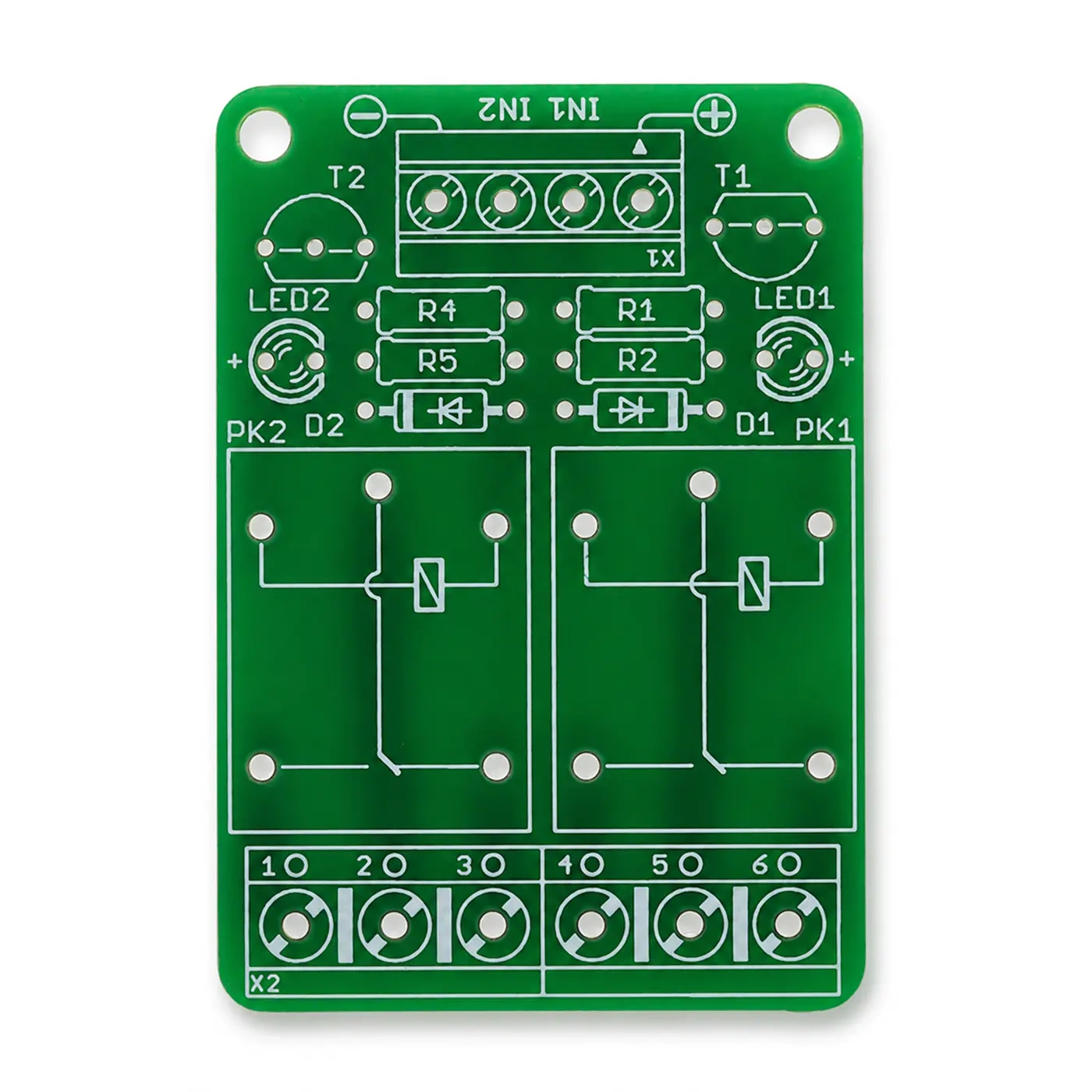

AVT1914 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1914. Przekaźniki, tranzystory, diody, rezystory i złącza trzeba skompletować osobno.

Elementy do skompletowania osobno

R1, R2, R4, R5: 1 kΩ
D1, D2: 1N4148
T1, T2: BC557 lub podobny
LED1, LED2: diody LED 3 mm
PK1, PK2: JQC3FF/5-1ZS lub podobny
X2: złącze śrubowe 2 × ARK3/5 mm
X1: złącze śrubowe 2 × ARK2/3,5 mm

Notes

Przekaźniki załączają się po podaniu potencjału masy, czyli stanu niskiego, na wejście IN1 albo IN2 złącza X1.

LED1 i LED2 sygnalizują zasilenie cewek odpowiednich przekaźników.

Styki przekaźników umożliwiają przełączanie zewnętrznych obwodów, w tym napięcia sieciowego 230 V AC.

Przy przełączaniu większych prądów i napięć sieciowych trzeba zachować odstępy izolacyjne, odpowiedni przekrój przewodów i obudowę chroniącą przed dotykiem.

Uwaga: przy wykorzystaniu modułu do przełączania napięcia sieciowego 230 V AC w obwodzie występuje napięcie groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1914 A?

AVT1914 A zawiera samą płytkę PCB. Przekaźniki, tranzystory, diody, rezystory, LED-y i złącza trzeba skompletować osobno.

Jak steruje się przekaźnikami?

Przekaźniki załączają się po podaniu potencjału masy, czyli stanu niskiego, na wejście IN1 lub IN2.

Jakie zasilanie jest potrzebne?

Moduł wymaga zasilania 5 V, zgodnego z przekaźnikami 5-woltowymi zastosowanymi w projekcie.

Co pokazują diody LED?

LED1 i LED2 informują o zasileniu cewek odpowiednich przekaźników.

Czy moduł może przełączać 230 V AC?

Styki przekaźników są opisane dla obciążeń sieciowych, ale praca z 230 V AC wymaga obudowy, izolacji, zabezpieczeń i montażu przez osobę z kwalifikacjami.
