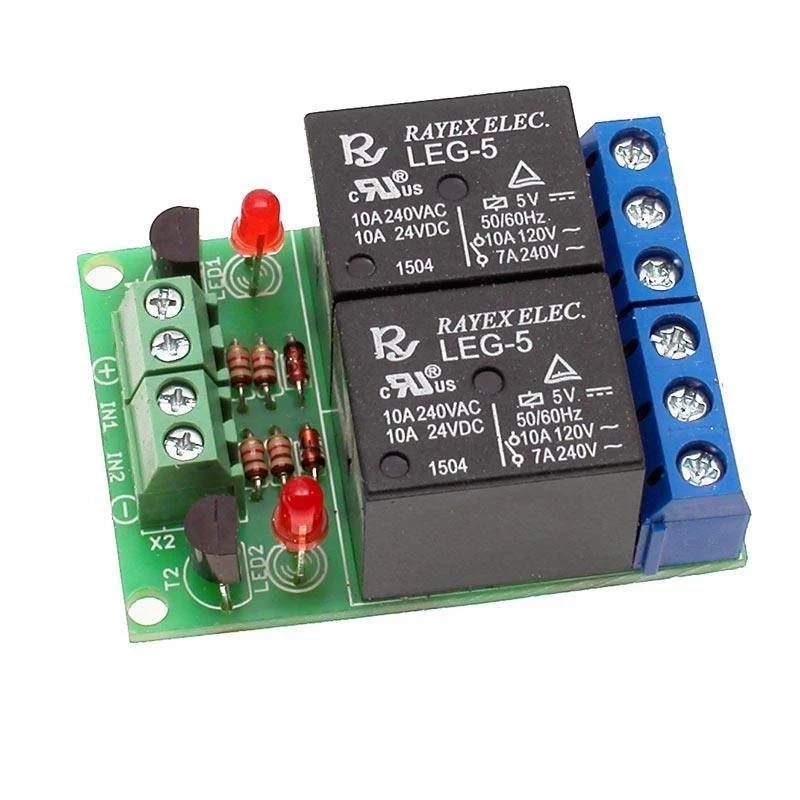

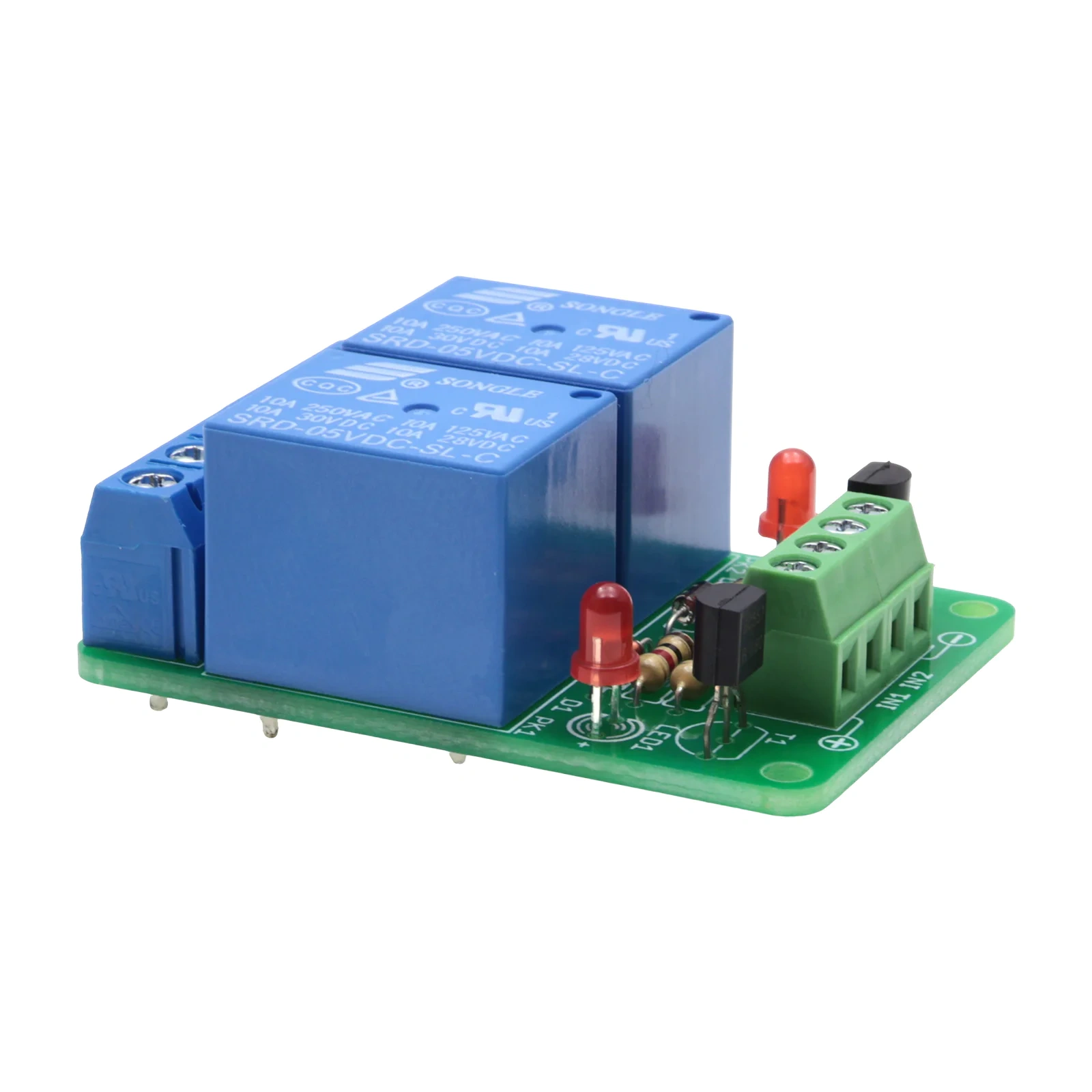

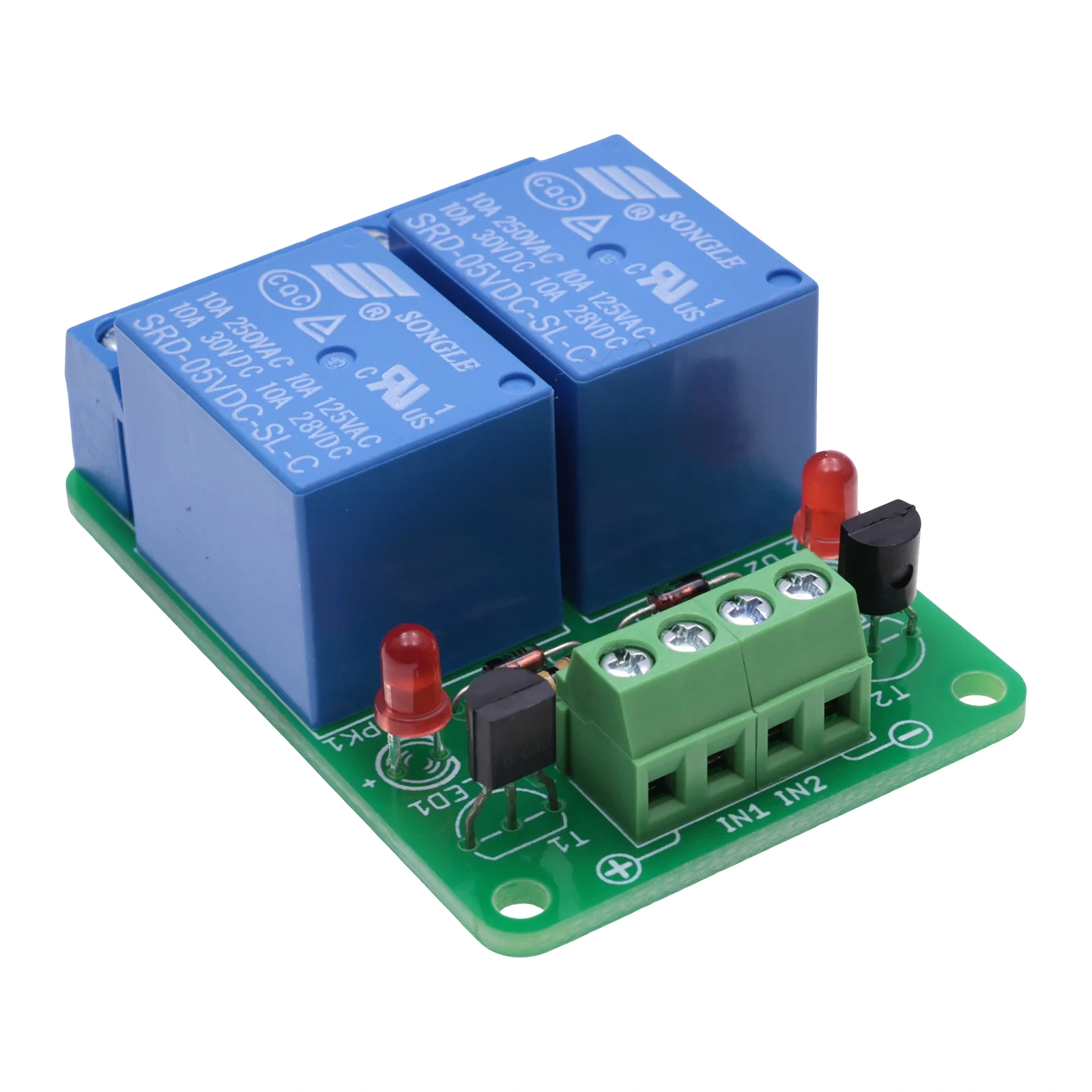

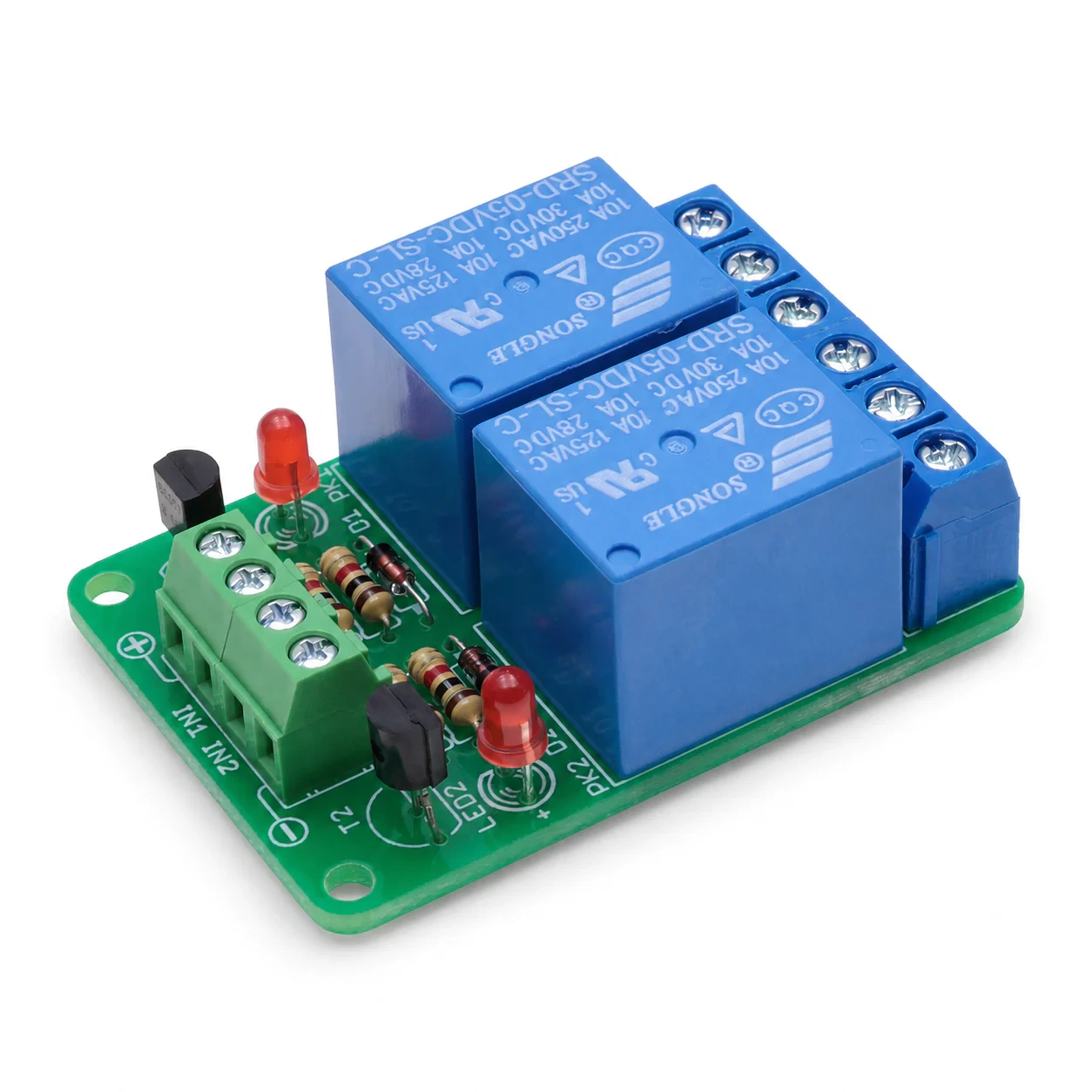

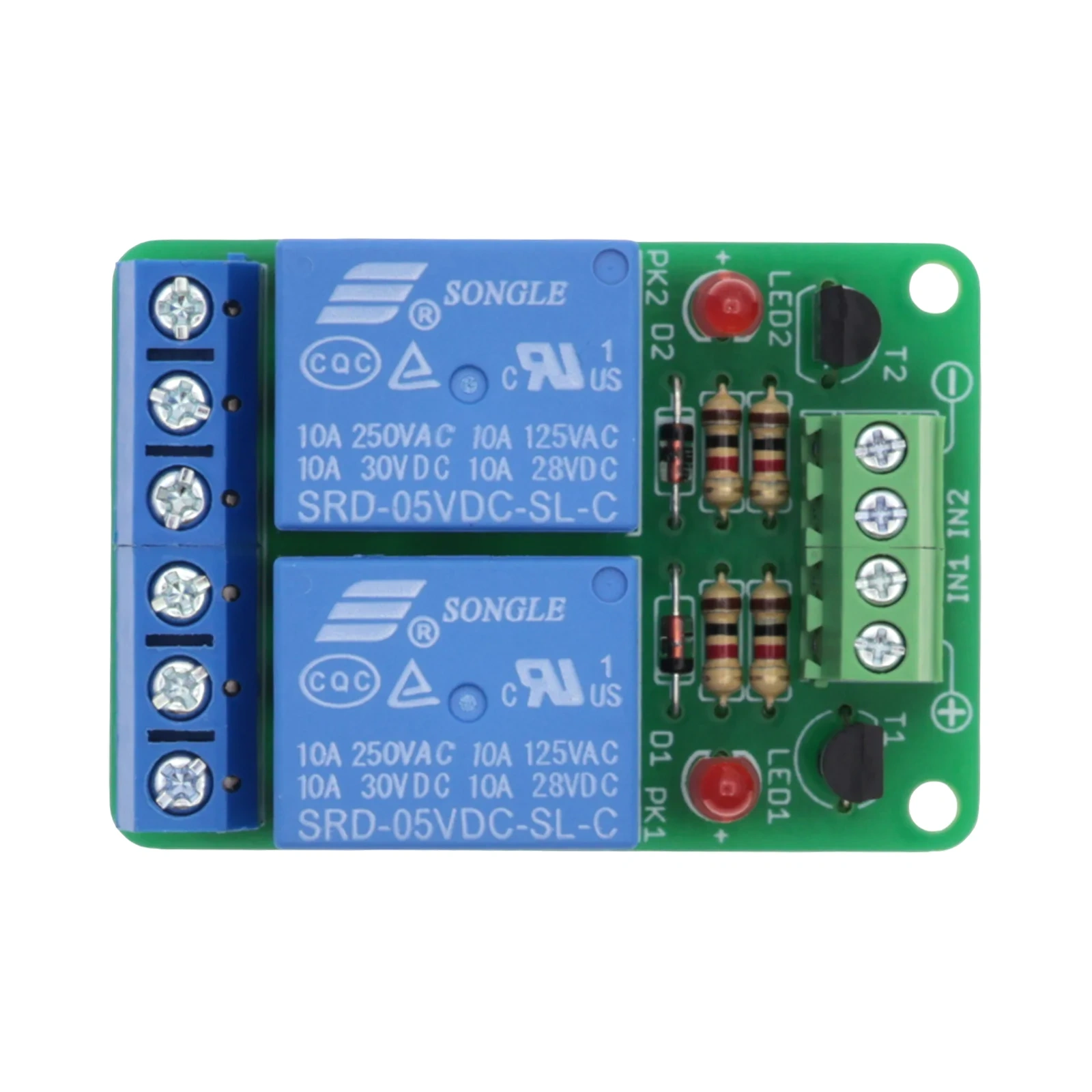

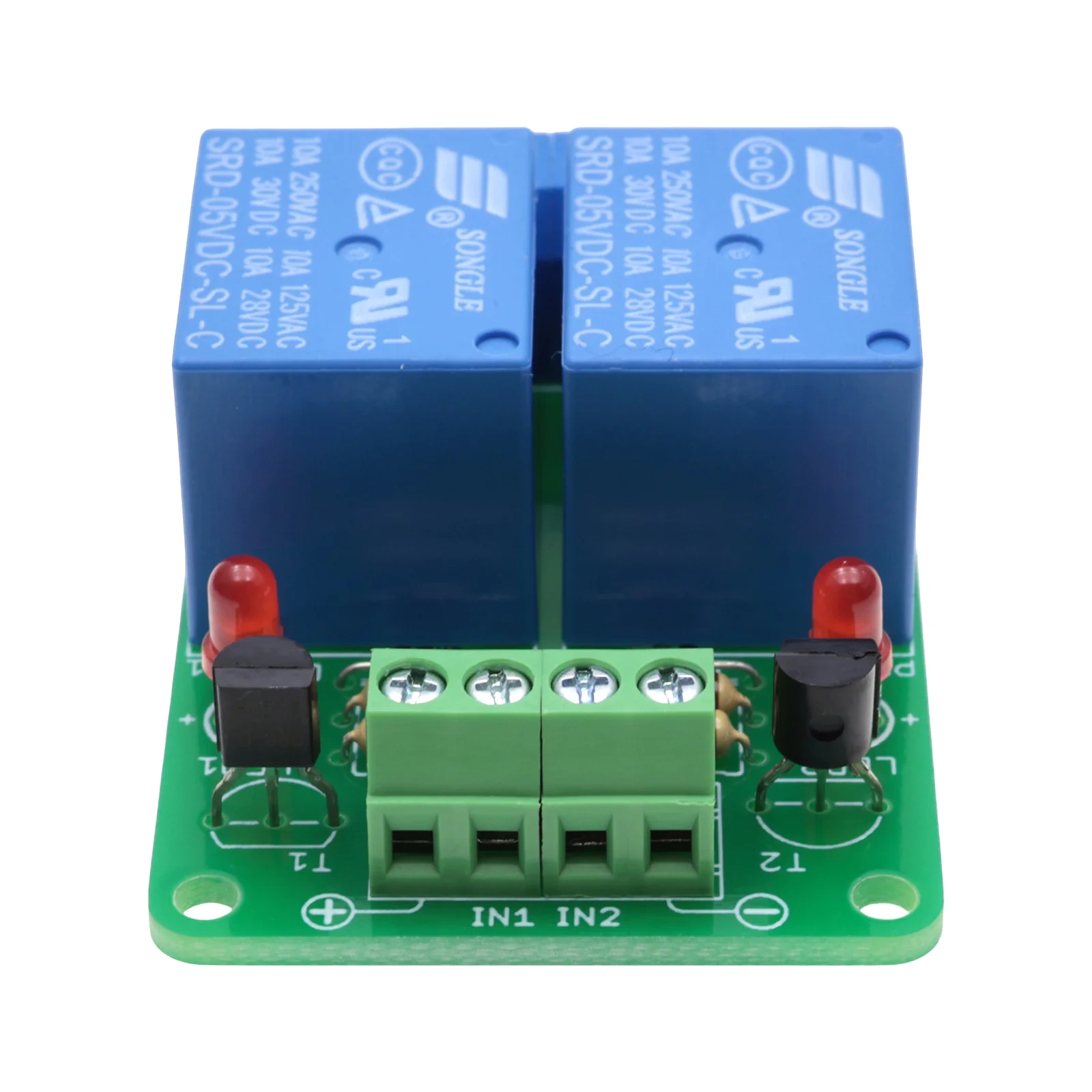

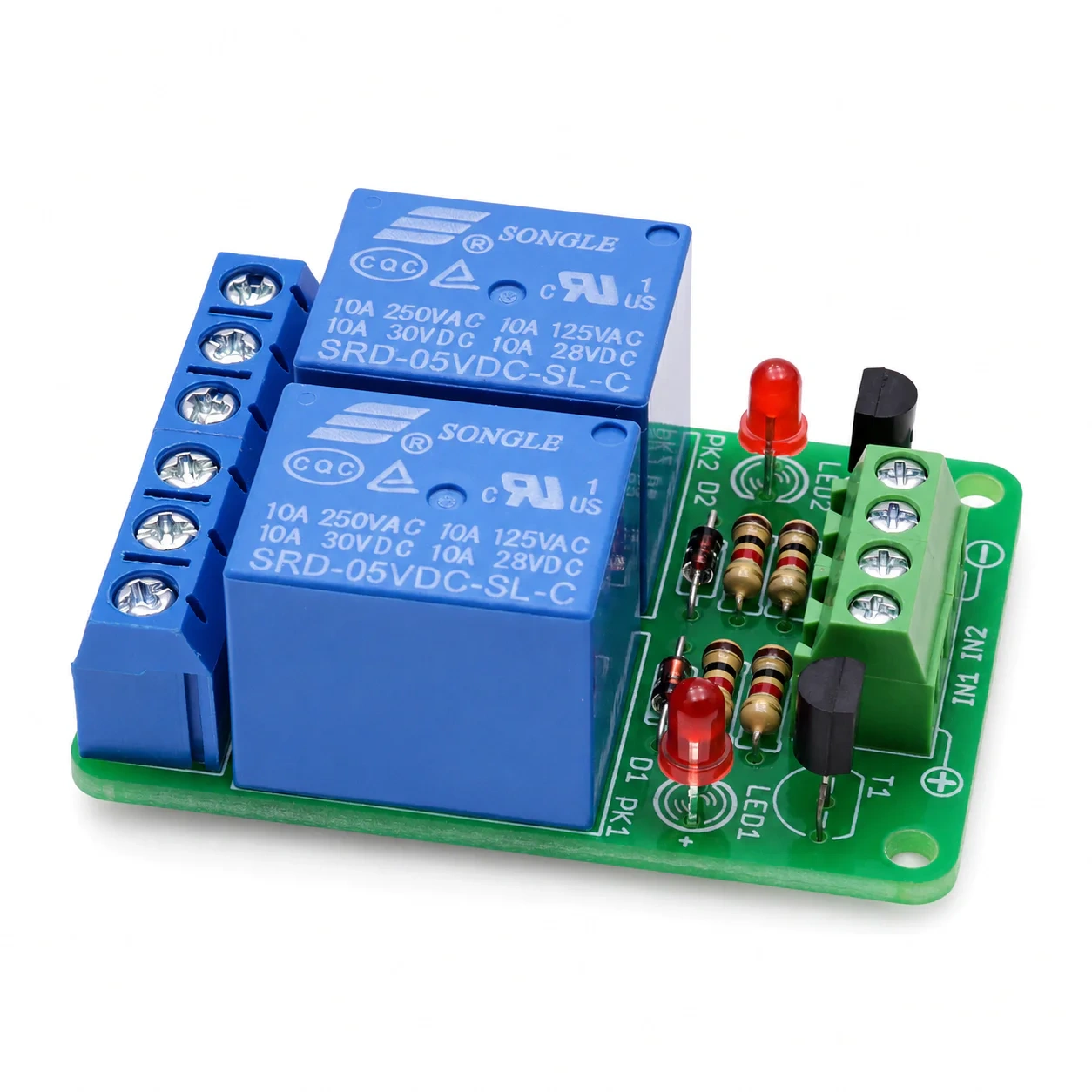

Moduł przekaźnikowy 2-kanałowy 5 V 10 A - KIT AVT 1914

zoom

Moduł przekaźnikowy 2-kanałowy 5 V 10 A - KIT AVT 1914

Dwukanałowy moduł przekaźnikowy 5 V sterowany stanem niskim, z LED dla każdego kanału. AVT1914 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

Produkt niedostępny

16,50 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1914 B

Marka:

5903890004132

Moduł przekaźnikowy 2-kanałowy 5 V - KIT DIY AVT1914

KIT DIY dwukanałowego modułu przekaźnikowego sterowanego stanem niskim z mikrokontrolera, timera lub innego sterownika.

Prosty moduł wykonawczy do dwóch obwodów

AVT1914 to dwukanałowy moduł przekaźnikowy do przełączania zewnętrznych obciążeń sygnałem z płytki mikroprocesorowej, timera lub prostego układu logicznego. Wejścia IN1 i IN2 załączają przekaźniki stanem niskim.

Każdy kanał ma tranzystor sterujący, diodę zabezpieczającą cewkę i diodę LED pokazującą stan przekaźnika. AVT1914 B to KIT DIY z PCB i elementami do lutowania.

Dwa kanały OUT niezależne przekaźniki PK1 i PK2

10 A na stykach przekaźniki do przełączania zewnętrznych obwodów

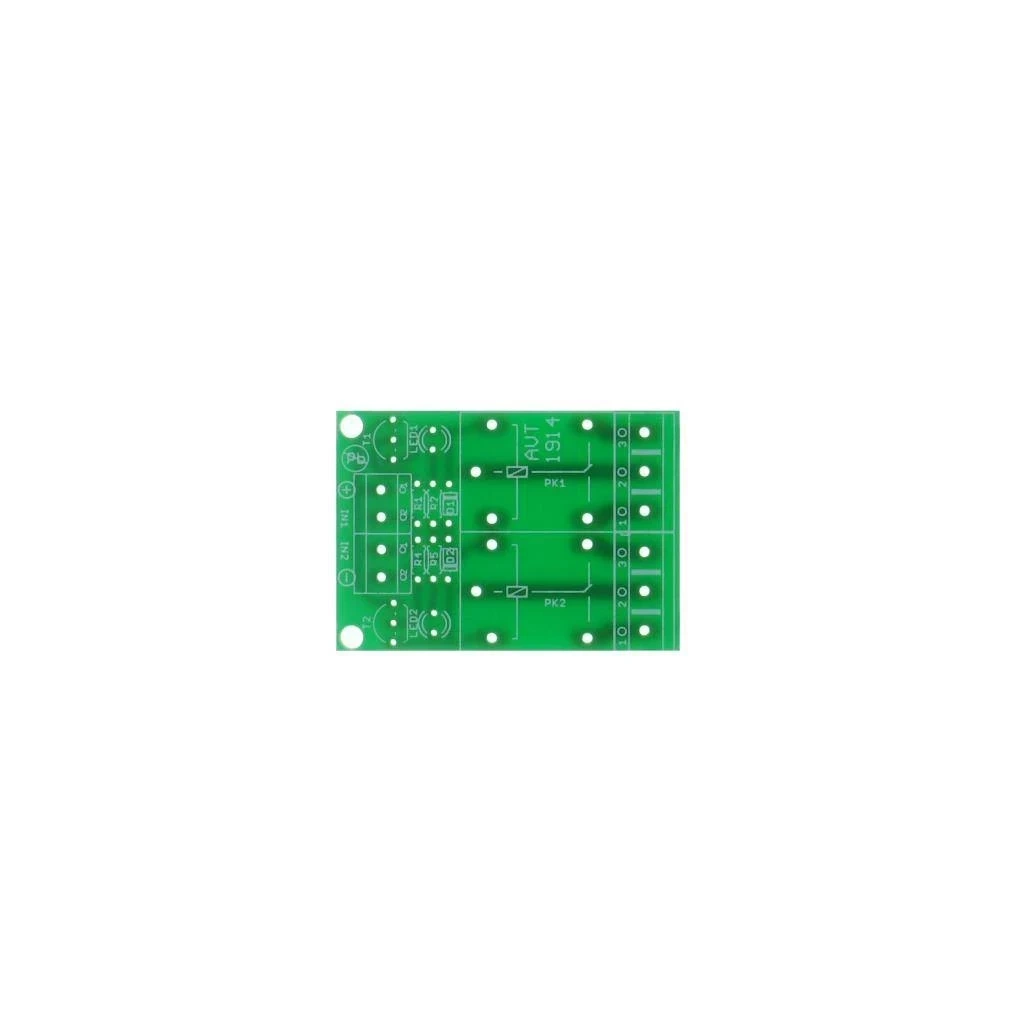

PCB 44×31 mm mała płytka do zabudowy w urządzeniu

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1914

Dwukanałowy moduł przekaźnikowy 5 V do sterowania obciążeniami z układu mikroprocesorowego, timera lub innego sterownika.

Kod projektu	AVT1914
Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	dwukanałowy moduł przekaźnikowy
Liczba kanałów	2 przekaźniki
Napięcie zasilania	5 V
Sterowanie wejść	stan niski na IN1/IN2
Maksymalny prąd styków	10 A
Dopuszczalne napięcie styków	do 250 VAC
Przekaźniki modelowe	JQC3FF/5-1ZS lub podobne
Sygnalizacja	LED1 i LED2 – stan cewek przekaźników
Płytka PCB	44×31 mm

Pobierz dokumentację PDF

Wersja

AVT1914 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, przekaźniki JQC3FF/5-1ZS lub podobne, tranzystory BC557, diody 1N4148, diody LED, rezystory 1 kΩ oraz złącza wejściowe i wyjściowe.

Notes

Przekaźniki załączają się po podaniu stanu niskiego na wejście IN1 albo IN2.

LED1 i LED2 sygnalizują zasilenie cewek odpowiednich przekaźników.

Wyjścia OUT1 i OUT2 umożliwiają wykorzystanie styków przekaźnika do przełączania zewnętrznego obwodu.

Po montażu trzeba sprawdzić polaryzację diod, tranzystorów oraz brak zwarć na punktach lutowniczych.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1914 B?

AVT1914 B to KIT DIY z PCB, dwoma przekaźnikami, tranzystorami BC557, diodami 1N4148, LED-ami, rezystorami i złączami do lutowania.

Jak steruje się przekaźnikami?

Przekaźniki załączają się stanem niskim podanym na wejścia IN1 i IN2.

Jakie zasilanie jest potrzebne?

Moduł wymaga zasilania 5 V, zgodnego z przekaźnikami 5-woltowymi zastosowanymi w projekcie.

Co pokazują diody LED?

LED1 i LED2 informują o zasileniu cewek odpowiednich przekaźników.

Czy moduł może przełączać 230 V AC?

Styki przekaźników są opisane dla obciążeń sieciowych, ale praca z 230 V AC wymaga obudowy, izolacji, zabezpieczeń i montażu przez osobę z kwalifikacjami.
