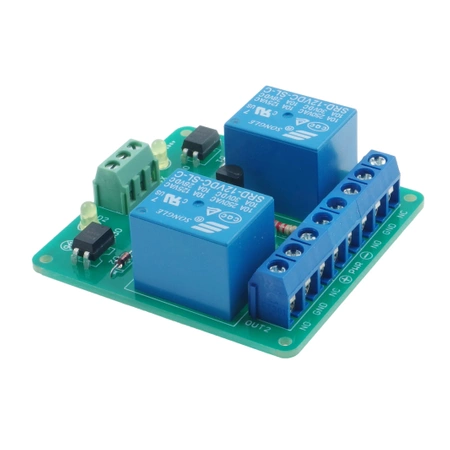

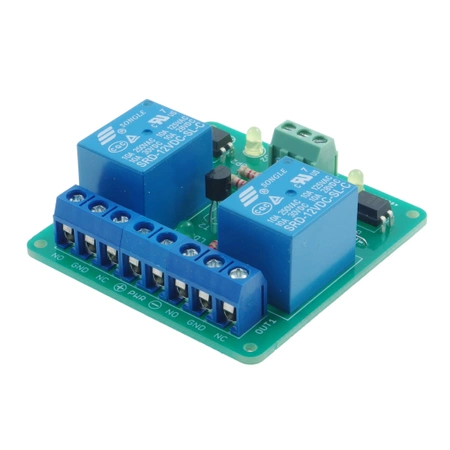

Moduł przekaźnikowy 2-kanałowy 12 V z optoizolacją - zlutowany KIT AVT 1733
- Dwa optoizolowane kanały przekaźnikowe do integracji w sterowniku automatyki lub urządzeniu wykonawczym. AVT1733 C to zlutowany układ wymagający zasilania 12 V i bezpiecznej zabudowy.
Optoizolowany moduł 2 przekaźników 12 V - zlutowany AVT1733
Zlutowany moduł przekaźnikowy z dwoma optoizolowanymi kanałami do integracji w układzie sterowania.
Zlutowany moduł wykonawczy z dwoma przekaźnikami

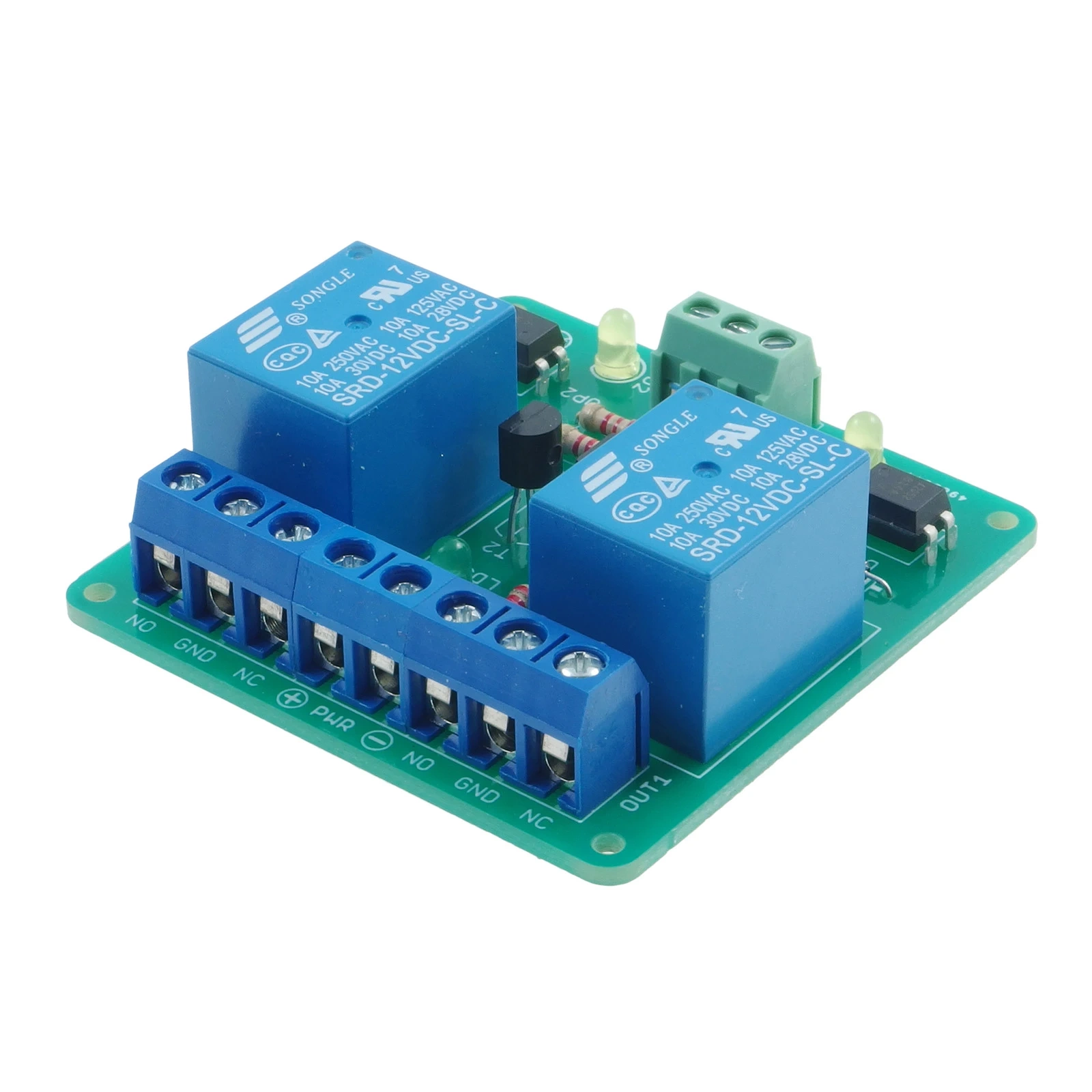

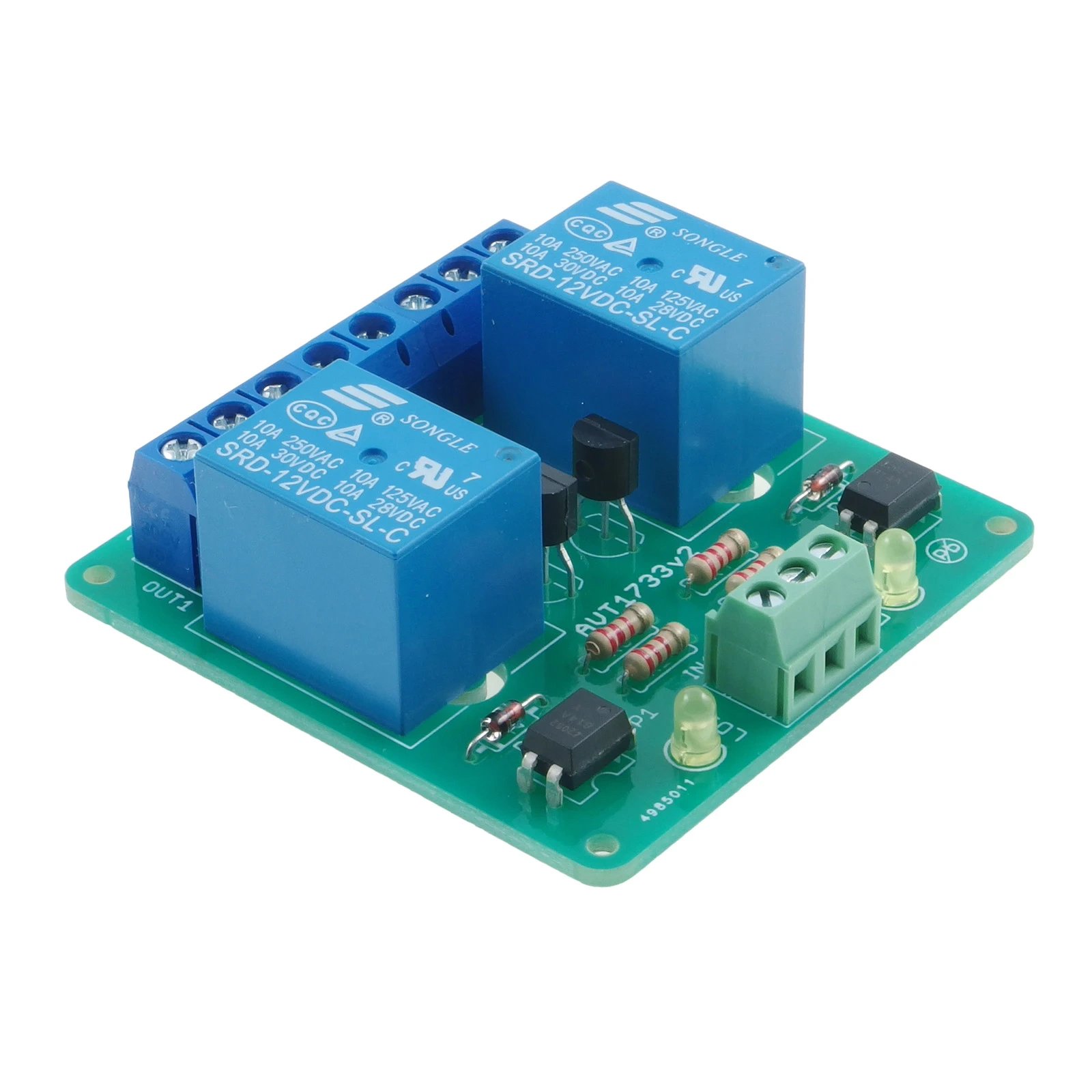

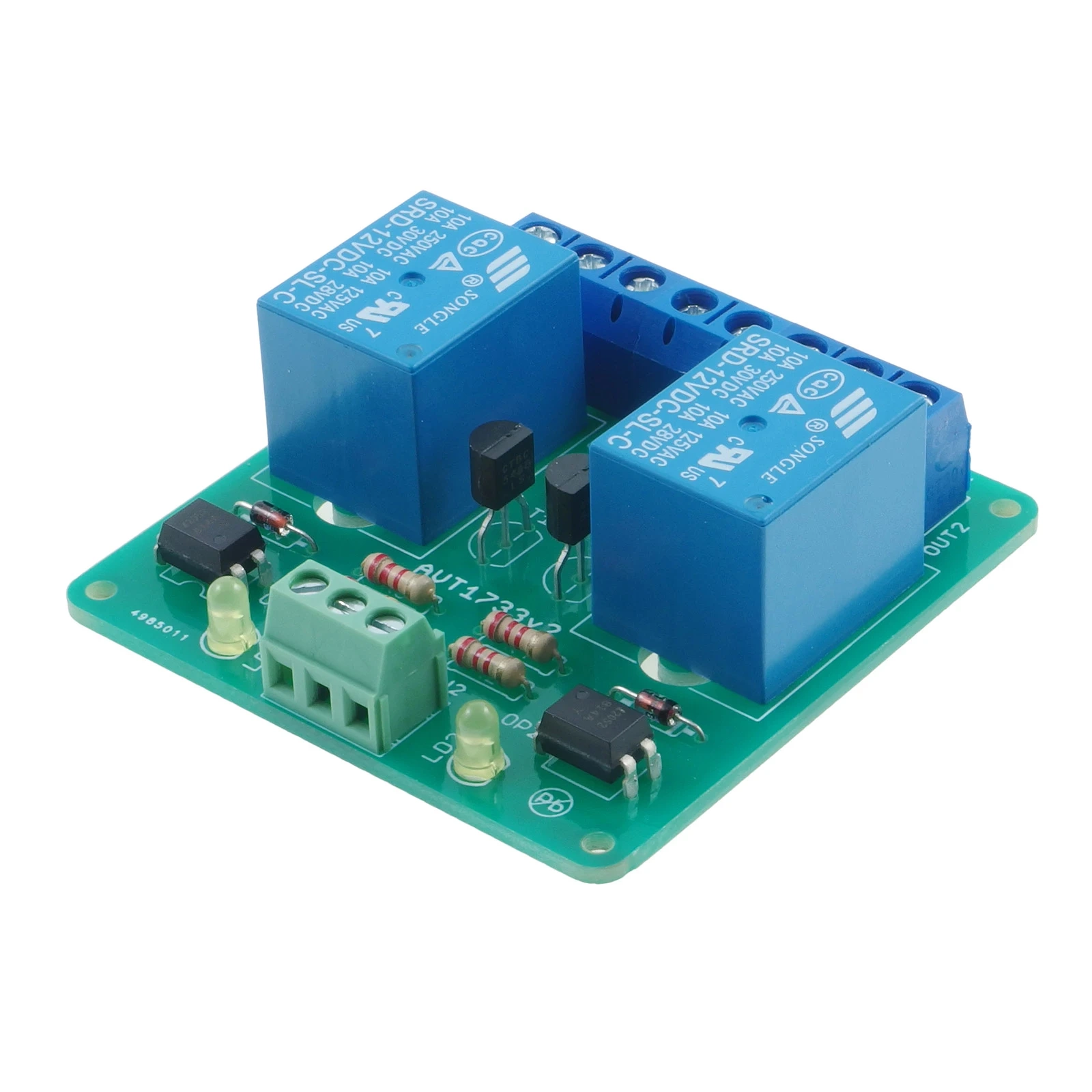

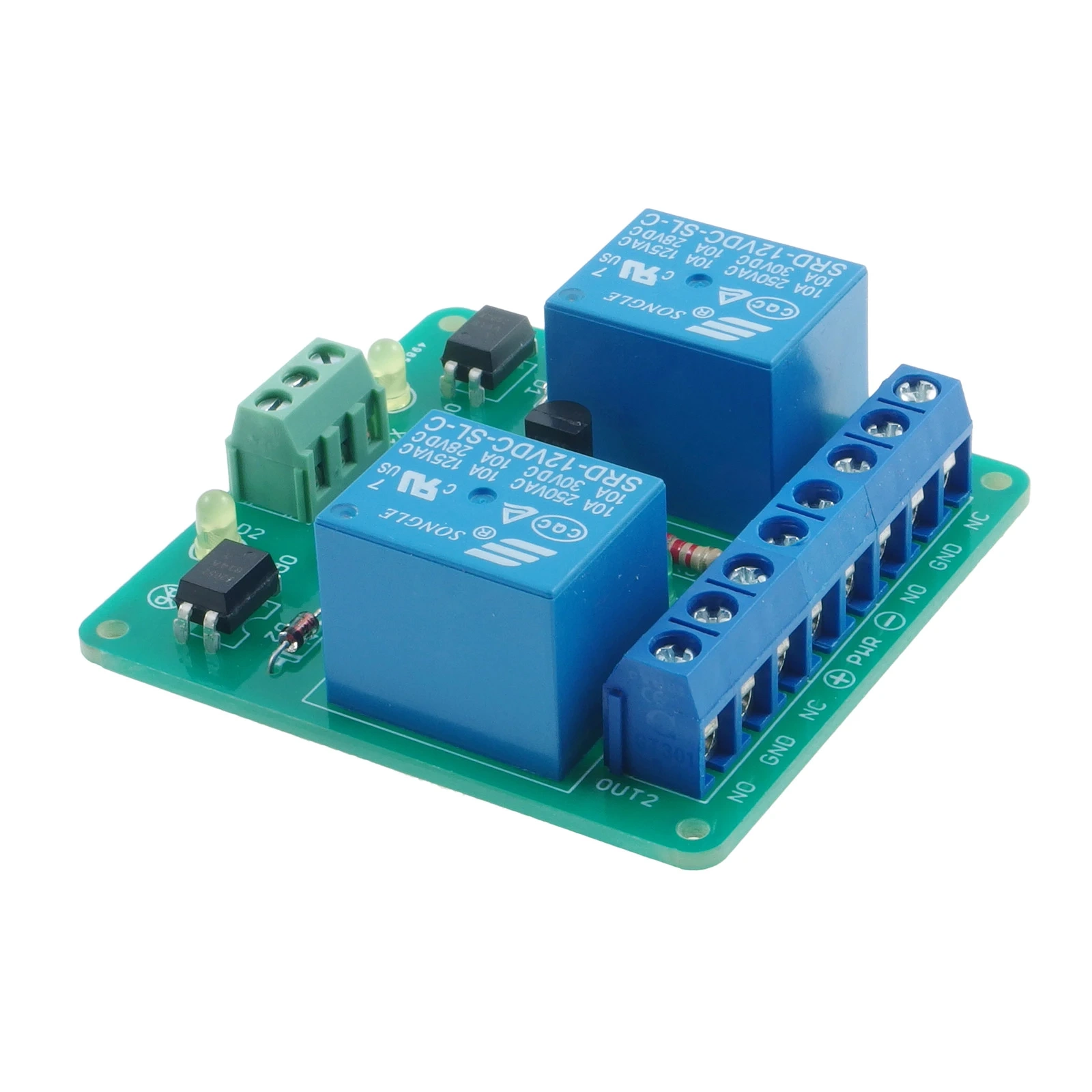

AVT1733 C to zlutowany 2-kanałowy moduł przekaźnikowy z optoizolacją wejść sterujących. Układ pozwala przełączać dwa niezależne odbiorniki z poziomu elektroniki sterującej, mikrokontrolera, panelu automatyki lub prostego układu sygnałowego.
Każdy kanał wykorzystuje transoptor PC814, tranzystor BC548, przekaźnik JQC3FF/012 i diodę LED sygnalizującą zadziałanie wejścia. Wersja C wymaga zasilania 12 V DC dla cewek przekaźników, podłączenia sygnałów IN1/IN2 oraz montażu w obudowie lub własnym urządzeniu. To zlutowany moduł wykonawczy do integracji, a nie kompletne urządzenie instalacyjne.
Karta techniczna
AVT1733
Zlutowany dwukanałowy moduł wykonawczy z optoizolacją wejść, przekaźnikami 12 V i wyjściami NC/COM/NO.
| Wersja | C – zlutowany układ |
| Typ modułu | 2-kanałowy moduł przekaźnikowy z optoizolacją |
| Liczba kanałów | 2 niezależne kanały |
| Wejścia sterujące | IN1, IN2 – dodatnie sygnały sterujące |
| Separacja wejść | transoptory PC814 lub podobne |
| Przekaźniki | JQC3FF/012 |
| Obciążalność kanału | 10 A / 230 V AC |
| Wyjścia | OUT1, OUT2 – styki NC, COM, NO |
| Zasilanie cewek przekaźników | 12 V DC |
| Płytka PCB | 51×52 mm |
Wersja
AVT1733 C – zlutowany układ. Wersja zawiera zmontowany moduł przekaźnikowy z dwoma przekaźnikami JQC3FF/012, transoptorami PC814, tranzystorami BC548, diodami LED, rezystorami i złączami ARK. Układ wymaga zasilania 12 V DC, podłączenia sygnałów sterujących oraz montażu w obudowie lub własnym urządzeniu.
Notes

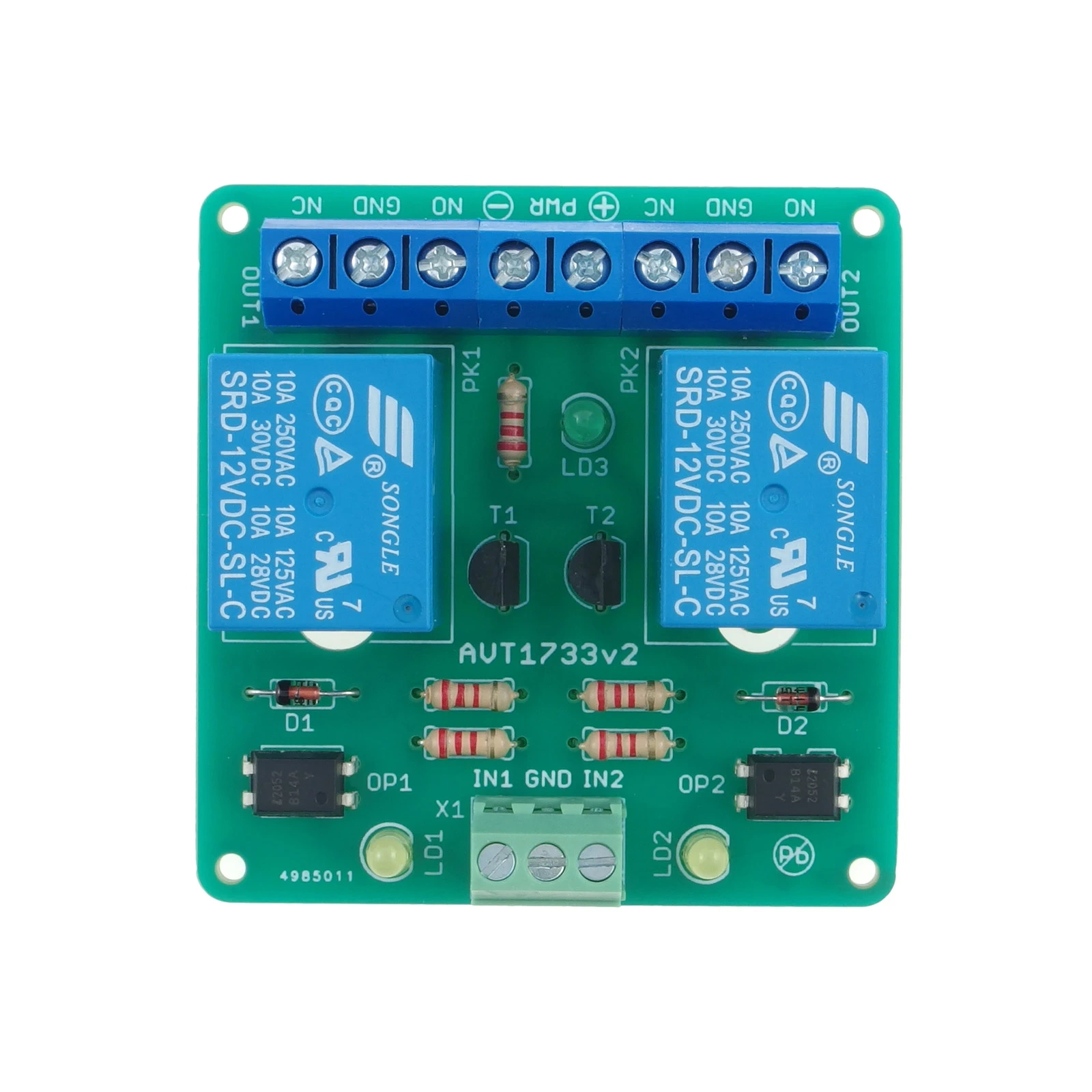

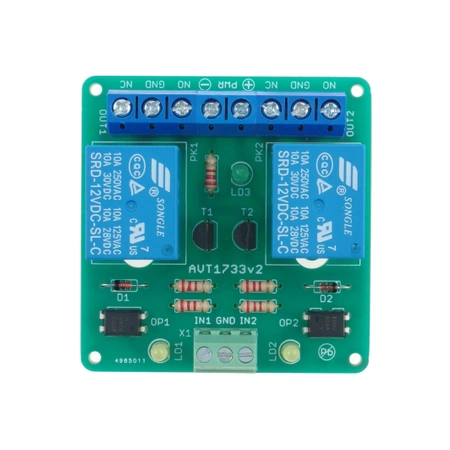

Przekaźniki PK1 i PK2 są sterowane tranzystorami T1 i T2 za pośrednictwem transoptorów OP1 i OP2. Diody LD1 i LD2 sygnalizują zadziałanie transoptora, a LD3 obecność napięcia zasilającego cewki przekaźników.
O załączeniu przekaźnika decydują dodatnie sygnały pojawiające się na wejściach IN1 i IN2. Wyjścia OUT1 i OUT2 udostępniają styki NC, COM i NO.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy wymaga zasilania, przewodów, odpowiedniej obudowy i bezpiecznego podłączenia odbiorników.
Przy sterowaniu odbiornikami sieciowymi trzeba dobrać obudowę, przewody, zabezpieczenia i odstępy izolacyjne do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1733 C to zlutowany układ 2-kanałowego optoizolowanego modułu przekaźnikowego. Zawiera przekaźniki, transoptory, tranzystory, diody, rezystory i złącza ARK. Wymaga zasilania 12 V DC, podłączenia sygnałów wejściowych i montażu w obudowie lub własnym urządzeniu.
Do sterowania dwoma odbiornikami z poziomu układów elektronicznych lub mikroprocesorowych, szczególnie gdy potrzebna jest separacja galwaniczna między obwodem sterującym i wykonawczym.
Nie. To zlutowany moduł wykonawczy do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, przewody, zabezpieczenia i bezpieczne podłączenie odbiorników.
Tak. Wejścia sterujące pracują przez transoptory PC814 lub podobne, co zapewnia separację galwaniczną wejść od części przekaźnikowej.
Cewki przekaźników wymagają zasilania 12 V DC. Obecność tego napięcia sygnalizuje dioda LD3.
Tak, w granicach parametrów przekaźników i przy zachowaniu zasad bezpieczeństwa. Połączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
