Moduł przekaźnikowy 2-kanałowy 12 V z optoizolacją - PCB do projektu AVT 1733
- Moduł przekaźnikowy 2-kanałowy doda optoizolowane wyjścia 10 A / 230 V do sterownika lub układu mikroprocesorowego. Wersja A zawiera PCB do AVT1733; elementy kompletujesz osobno.
Optoizolowany moduł 2 przekaźników 12 V - płytka PCB do AVT1733

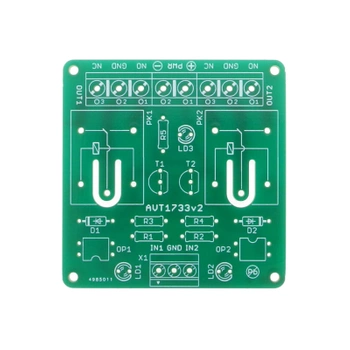

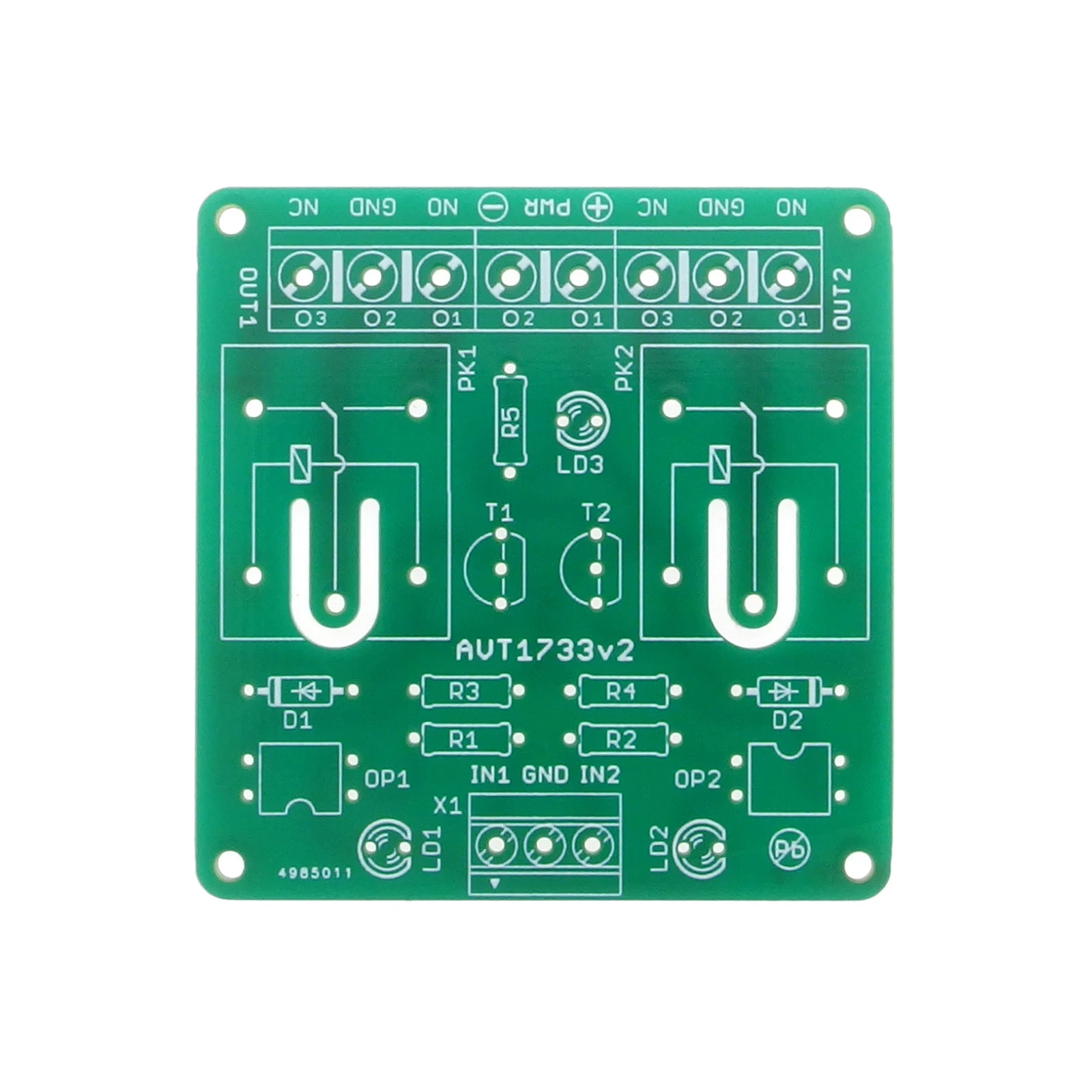

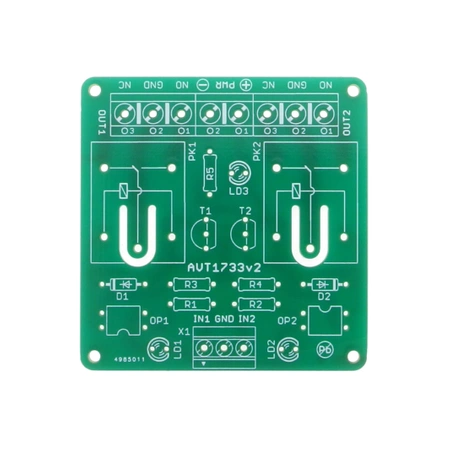

Płytka PCB do wykonania 2-kanałowego modułu przekaźnikowego z optoizolacją wejść sterujących.
Dwa izolowane kanały wykonawcze do sterowania odbiornikami
AVT1733 to projekt podwójnego modułu przekaźnikowego z separacją galwaniczną wejść. Dwa niezależne kanały pozwalają przełączać odbiorniki z poziomu układów elektronicznych, mikroprocesorowych, sterowników automatyki albo prostych paneli sterujących.
Każdy kanał wykorzystuje transoptor PC814, tranzystor sterujący cewką przekaźnika i osobną diodę LED informującą o zadziałaniu wejścia. Moduł ma osobne złącza wyjściowe OUT1 i OUT2 z kontaktami NC, COM i NO, a dioda LD3 sygnalizuje obecność zasilania 12 V dla cewek przekaźników. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1733
Dwukanałowy moduł wykonawczy z optoizolacją wejść, przekaźnikami 12 V i wyjściami NC/COM/NO.
| Wersja | A – płytka drukowana PCB |
| Typ modułu | 2-kanałowy moduł przekaźnikowy z optoizolacją |
| Liczba kanałów | 2 niezależne kanały |
| Wejścia sterujące | IN1, IN2 – dodatnie sygnały sterujące |
| Separacja wejść | transoptory PC814 lub podobne |
| Przekaźniki | JQC3FF/012 |
| Obciążalność kanału | 10 A / 230 V AC |
| Wyjścia | OUT1, OUT2 – styki NC, COM, NO |
| Zasilanie cewek przekaźników | 12 V DC |
| Płytka PCB | 51×52 mm |
Wersja
AVT1733 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R5: 2,2 kΩ
- D1, D2: 1N4148
- LD1, LD2: LED 3 mm, żółta
- LD3: LED 3 mm, zielona
- OP1, OP2: PC814 lub podobny
- T1, T2: BC548 lub podobny
- OUT1, OUT2: ARK3/500
- PK1, PK2: JQC3FF/012
- PWR: ARK2/500
- X1: ARK2/350
Notes
Przekaźniki PK1 i PK2 są sterowane tranzystorami T1 i T2 za pośrednictwem transoptorów OP1 i OP2. Diody LD1 i LD2 sygnalizują zadziałanie transoptora, a LD3 obecność napięcia zasilającego cewki przekaźników.
O załączeniu przekaźnika decydują dodatnie sygnały pojawiające się na wejściach IN1 i IN2 złącza CON1. Wyjścia OUT1 i OUT2 udostępniają styki NC, COM i NO.
Aby wykorzystać maksymalną obciążalność przekaźników, warto pocynować odkryte ścieżki łączące wyprowadzenia przekaźników oraz złącz śrubowych.
Przy sterowaniu odbiornikami sieciowymi trzeba dobrać obudowę, przewody, zabezpieczenia i odstępy izolacyjne do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1733 A zawiera wyłącznie płytkę PCB do projektu 2-kanałowego optoizolowanego modułu przekaźnikowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do sterowania dwoma odbiornikami z poziomu układów elektronicznych lub mikroprocesorowych, szczególnie gdy potrzebna jest separacja galwaniczna między obwodem sterującym i wykonawczym.
Tak. Wejścia sterujące pracują przez transoptory PC814 lub podobne, co zapewnia separację galwaniczną wejść od części przekaźnikowej.
Cewki przekaźników wymagają zasilania 12 V DC. Obecność tego napięcia sygnalizuje dioda LD3.
Tak, w granicach parametrów przekaźników i przy zachowaniu zasad bezpieczeństwa. Połączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
