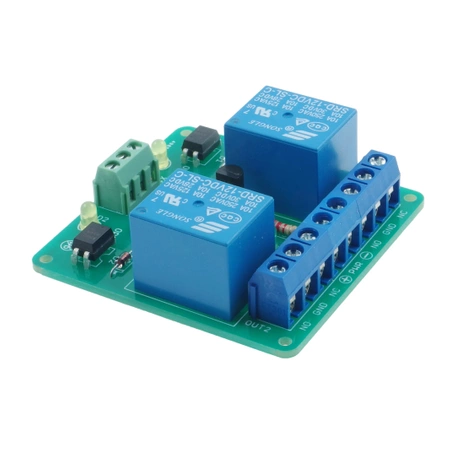

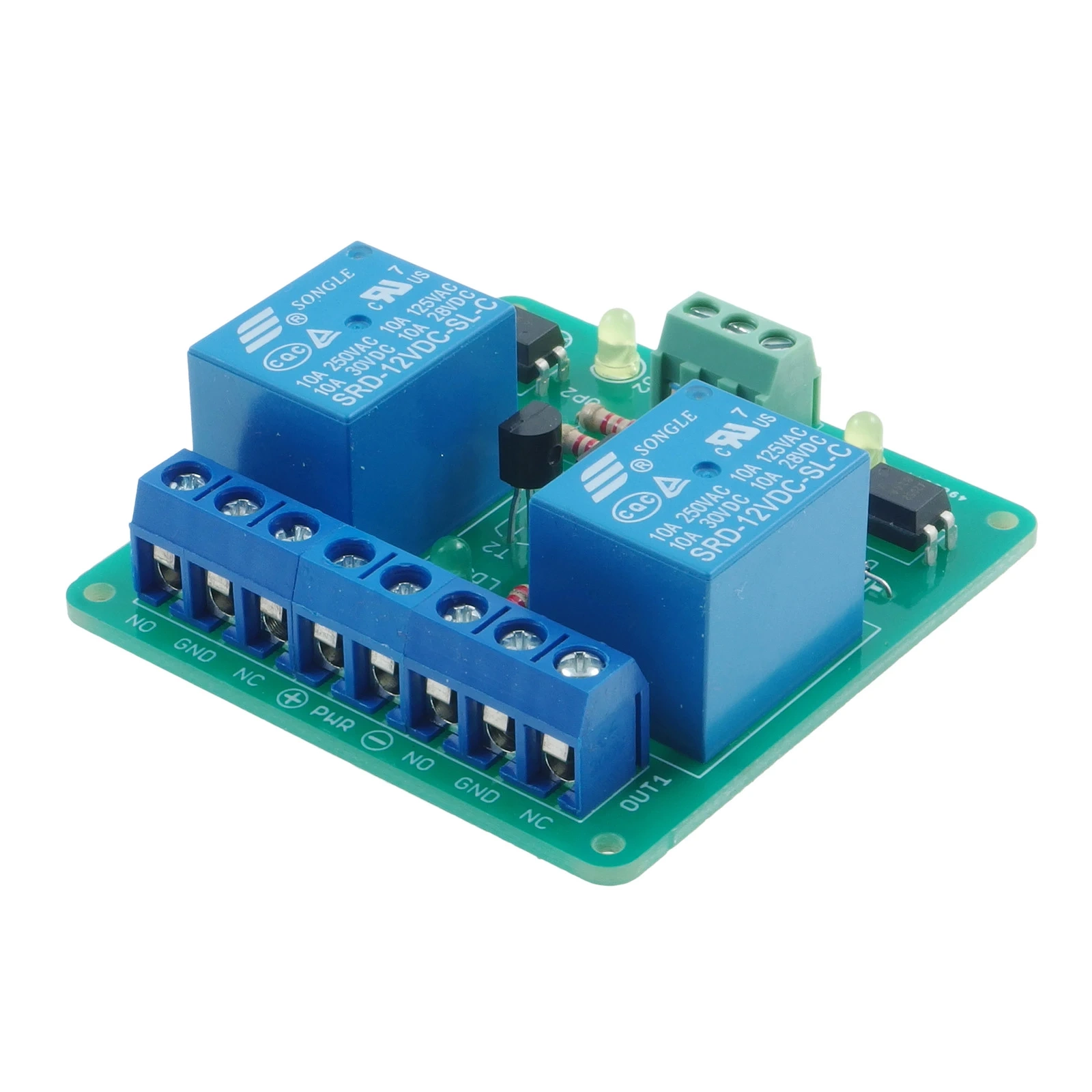

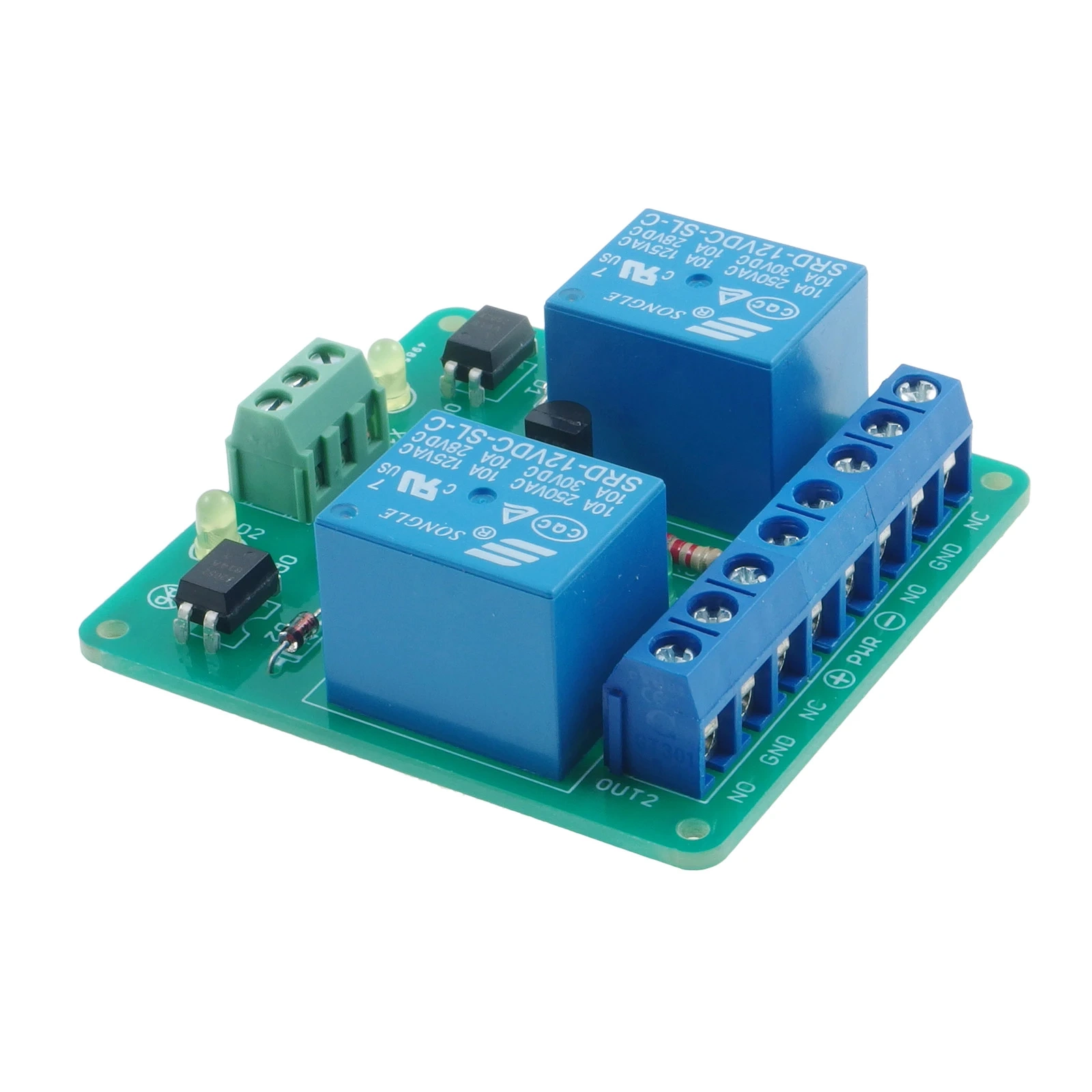

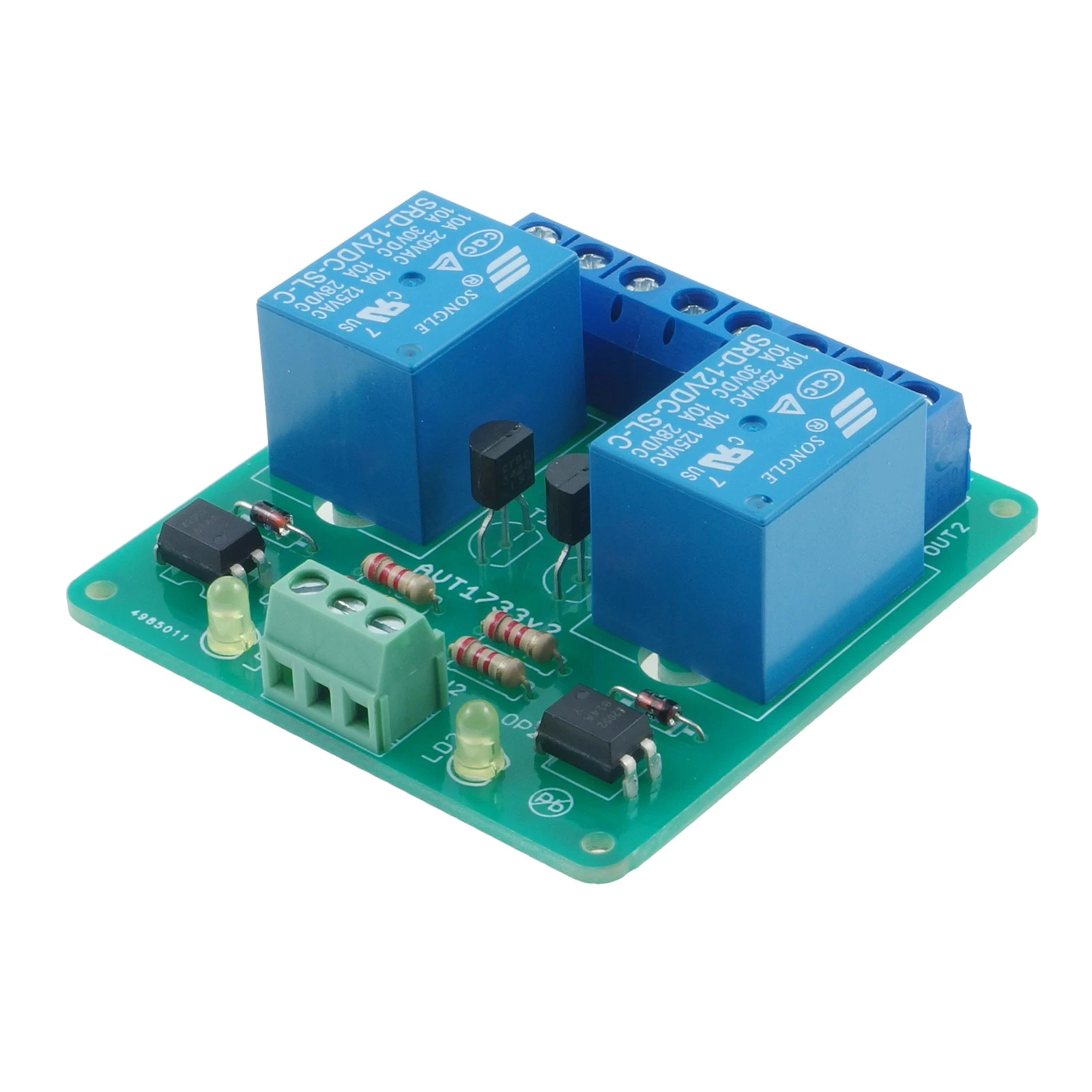

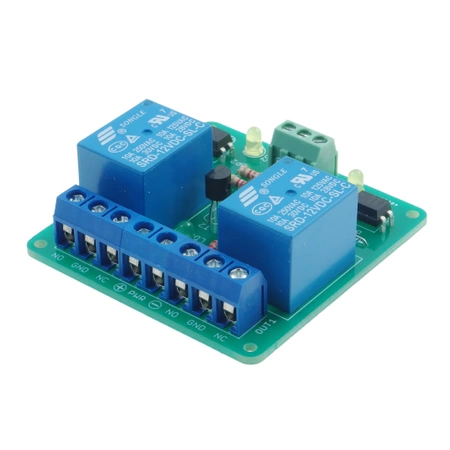

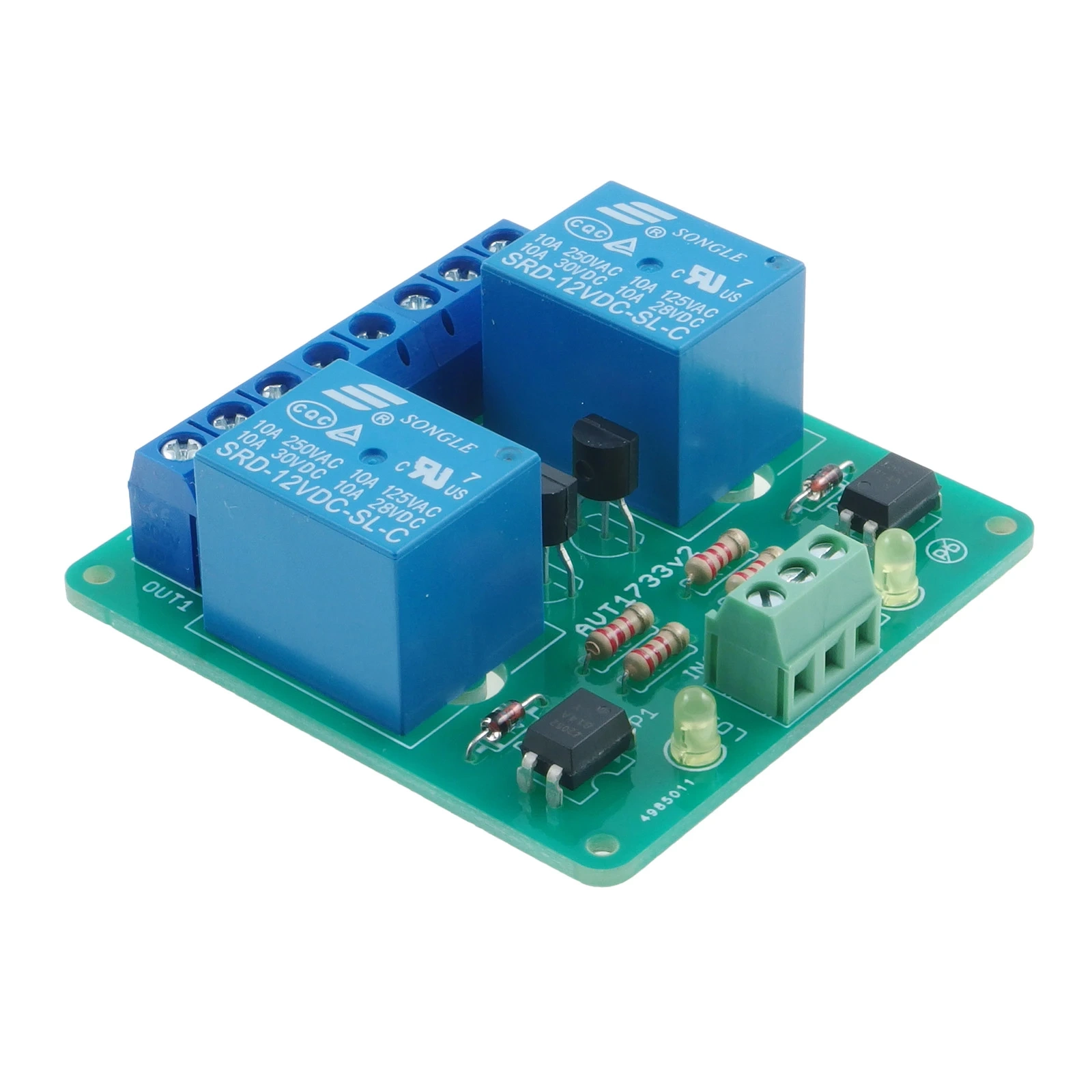

Moduł przekaźnikowy 2-kanałowy 12 V z optoizolacją - KIT AVT 1733
- Optoizolowany moduł przekaźnikowy 12 V z dwoma kanałami 10 A / 230 V do sterowania odbiornikami z układów elektronicznych. AVT1733 B to KIT DIY z PCB i elementami do lutowania.
Optoizolowany moduł 2 przekaźników 12 V - KIT DIY AVT1733
KIT do zbudowania 2-kanałowego modułu przekaźnikowego z optoizolacją wejść sterujących.
Moduł wykonawczy z dwoma izolowanymi wejściami
AVT1733 pozwala wykonać podwójny moduł przekaźnikowy z separacją galwaniczną wejść. Dwa niezależne kanały umożliwiają sterowanie odbiornikami z poziomu układów elektronicznych, mikroprocesorowych, paneli sterujących lub prostych sterowników automatyki.
Każdy kanał wykorzystuje transoptor PC814 i tranzystor BC548 do sterowania przekaźnikiem JQC3FF/012. Diody LED sygnalizują stan wejść oraz obecność zasilania 12 V dla cewek przekaźników. Wersja B to KIT z płytką PCB, transoptorami, przekaźnikami, tranzystorami, diodami, rezystorami i złączami do samodzielnego montażu.
Karta techniczna
AVT1733
Dwukanałowy moduł wykonawczy z optoizolacją wejść, przekaźnikami 12 V i wyjściami NC/COM/NO.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ modułu | 2-kanałowy moduł przekaźnikowy z optoizolacją |
| Liczba kanałów | 2 niezależne kanały |
| Wejścia sterujące | IN1, IN2 – dodatnie sygnały sterujące |
| Separacja wejść | transoptory PC814 lub podobne |
| Przekaźniki | JQC3FF/012 |
| Obciążalność kanału | 10 A / 230 V AC |
| Wyjścia | OUT1, OUT2 – styki NC, COM, NO |
| Zasilanie cewek przekaźników | 12 V DC |
| Płytka PCB | 51×52 mm |
Wersja
AVT1733 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, przekaźniki JQC3FF/012, transoptory PC814, tranzystory BC548, diody 1N4148, diody LED, rezystory oraz złącza ARK do zbudowania 2-kanałowego optoizolowanego modułu przekaźnikowego.
Notes

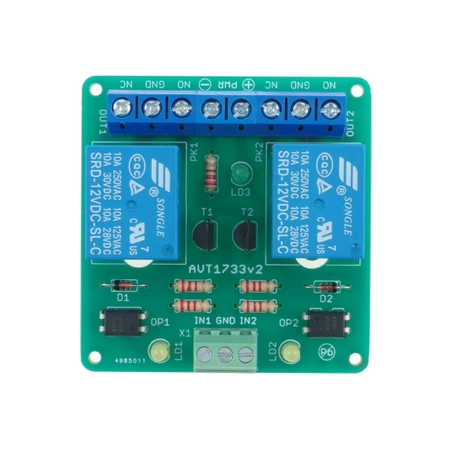

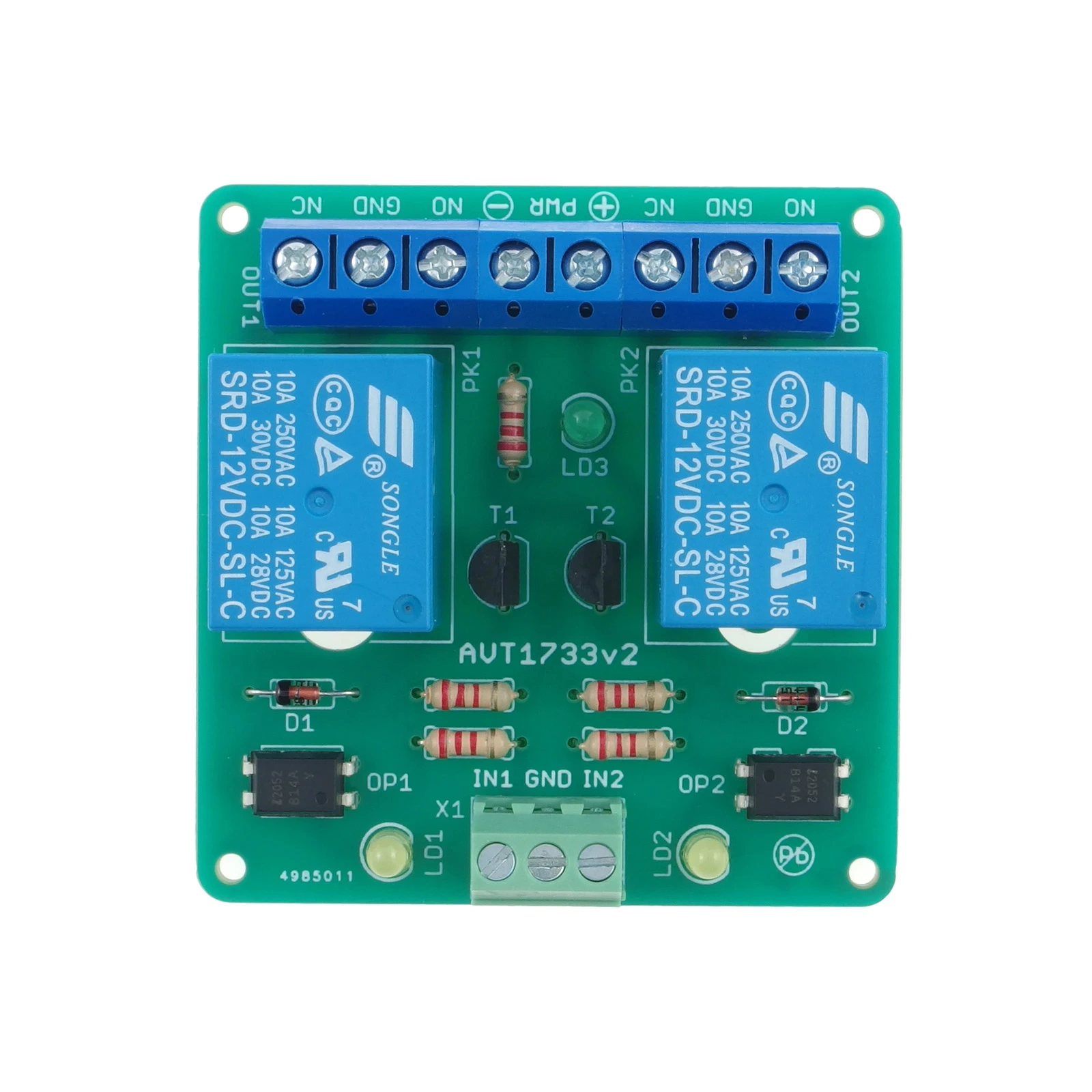

Przekaźniki PK1 i PK2 są sterowane tranzystorami T1 i T2 za pośrednictwem transoptorów OP1 i OP2. Diody LD1 i LD2 sygnalizują zadziałanie transoptora, a LD3 obecność napięcia zasilającego cewki przekaźników.
O załączeniu przekaźnika decydują dodatnie sygnały pojawiające się na wejściach IN1 i IN2 złącza CON1. Wyjścia OUT1 i OUT2 udostępniają styki NC, COM i NO.
Aby wykorzystać maksymalną obciążalność przekaźników, warto pocynować odkryte ścieżki łączące wyprowadzenia przekaźników oraz złącz śrubowych.
Przy sterowaniu odbiornikami sieciowymi trzeba dobrać obudowę, przewody, zabezpieczenia i odstępy izolacyjne do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1733 B to zestaw KIT z płytką PCB i elementami do zlutowania 2-kanałowego optoizolowanego modułu przekaźnikowego. Zawiera przekaźniki, transoptory, tranzystory, diody, rezystory i złącza ARK.
Do sterowania dwoma odbiornikami z poziomu układów elektronicznych lub mikroprocesorowych, szczególnie gdy potrzebna jest separacja galwaniczna między obwodem sterującym i wykonawczym.
Tak. Wejścia sterujące pracują przez transoptory PC814 lub podobne, co zapewnia separację galwaniczną wejść od części przekaźnikowej.
Cewki przekaźników wymagają zasilania 12 V DC. Obecność tego napięcia sygnalizuje dioda LD3.
Tak, w granicach parametrów przekaźników i przy zachowaniu zasad bezpieczeństwa. Połączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
