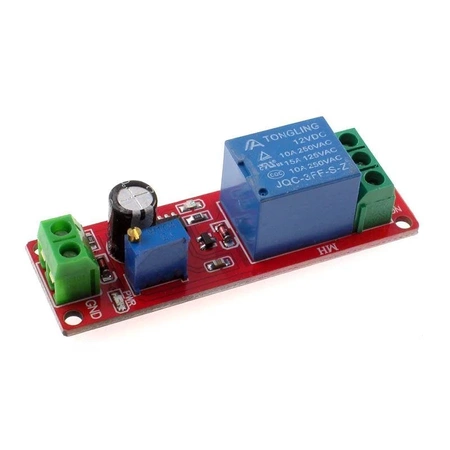

Moduł przekaźnika z układem czasowym 0-10 sekund styki 10A/250V AC, lub 10A/30V DC

Moduł przekaźnika z regulowanym układem czasowym w zakresie od 0 do 10 sekund.

Układ funkcjonuje na prostej zasadzie: po dostarczeniu zasilania 12V na wejście, zaczyna się pomiar czasu ustawionego i gdy ten się skończy moduł włącza przekaźnik.
Czas po którym moduł ma uruchomić przekaźnik regulowany jest za pomocą wlutowanego na płytce potencjometru.
Na wyjściu przekaźnika znajdują się trzy skręcane gniazda dzięki czemu można w łatwy sposób podłączyć przewody.

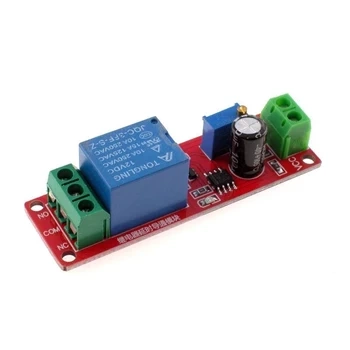

Na wyjściu znajdują się trzy gniazda 1 skrajny, 2 środkowy i 3 skrajny. Domyślnie przekaźnik w stanie spoczynku zwiera ze sobą pin środkowy 2 do pinu 1, gdy przekaźnik się załącza a więc zmienia pozycje styków wtedy gniazda 2 i 1 są rozwarte a przekaźnik zamyka obwód między gniazdami 2 i 3. I gdy się wyłączy znów wraca do pozycji domyślnej czyli zwiera styki 2 i 1 a styk 3 jest rozłączony.
Dzięki temu użytkownik ma możliwość włączenia urządzenia gdy przekaźnik jest wyłączony (gniazda 2 i 1), lub gdy przekaźnik jest włączony (piny 2 i 3).

• timing od mikrosekund do długich godzin
• prosta konstrukcja obwodu
• regulowany cykl pracy
• napięcie zasilania: 12V
• regulacja za pomocą potencjometru
• wyprowadzenie: listwy zaciskowe AK
• obciążenie styków przekaźnika: 10A/250 VAC, lub 10A/30 VDC
• wymiary płytki: 23x77mm
