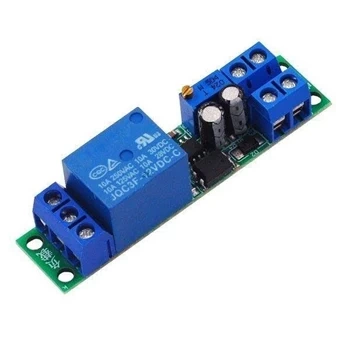

Moduł przekaźnika czasowego - Timer czasowy - 0-60 s - 12V

Moduł przekaźnika z regulowanym układem czasowym w zakresie od 0 do ok 60 sekund. Układ funkcjonuje na prostej zasadzie: po dostarczeniu zasilania 12V na wejście VCC, GND załącza on przekaźnik i zaczyna pomiar czasu ustawionego i gdy ten się skończy, moduł wyłącza przekaźnik.

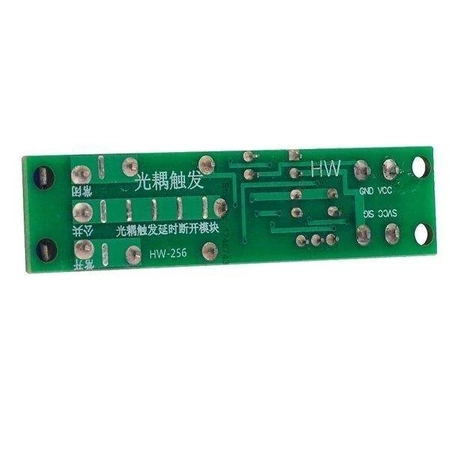

Układ również można wzbudzić za pomocą podania napięcia na wejście SVCC jako plus zasilania i SIG jako minus zasilania. Zakres napięcia sygnału to przedział od 3 do 20V. Układ zaczyna odliczać czas od odłączenia napięcia sygnału, sygnałem więc musi być impuls.

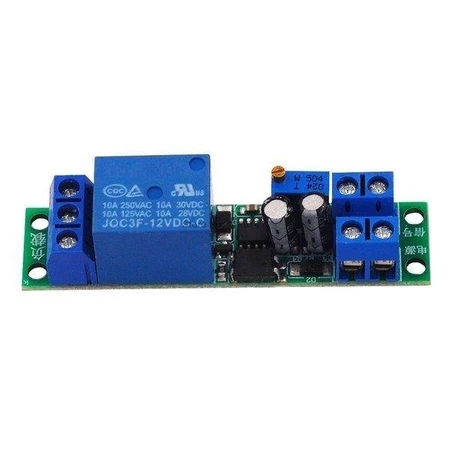

Czas długości działania przekaźnika regulowany jest za pomocą wlutowanego na płytce potencjometru. Na wyjściu przekaźnika znajdują się trzy skręcane gniazda: 1 skrajny - NO, 2 środkowy - COM i 3 - NC skrajny, dzięki czemu można w łatwy sposób podłączyć przewody. Moduł ma diodę, która zapobiega odwrotnemu podłączeniu zasilania.

Zastosowanie produktu:

• do robota,
• opóźnienia lampy samochodowej,
• sprzętu automatyki,
• PLC,
• inteligentnego domu,
• opóźnienia alarmu antykradzieżowego,
• elektroniki itp.

Dane techniczne

• Prosta konstrukcja obwodu
• Regulowany cykl pracy: 0 - ok 60 sec.
• Napięcie zasilania - VCC +, GND - : 12 VDC
• Zakres napięcia sygnału wzbudzenia - SVCC +, SIG - : od 3 do 20 VDC
• Regulacja czasu za pomocą potencjometru wieloobrotowego
• Wyprowadzenie: listwy zaciskowe ARK
• Obciążenie styków przekaźnika: 10A/250 VAC, lub 10A/30 VDC
• Wymiary płytki: 16x67mm
