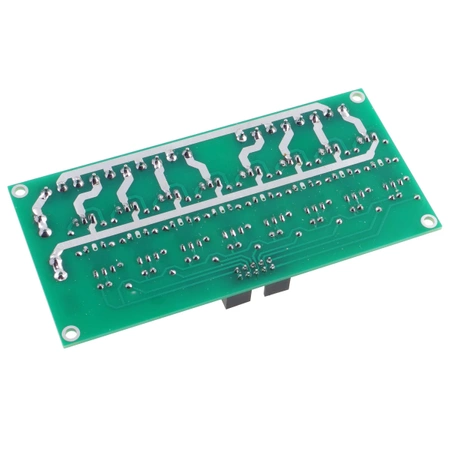

Moduł 8 triaków do sterowania odbiornikami 230 VAC - zlutowany KIT AVT 1679
- Zlutowany moduł wykonawczy 8 triaków przyspieszy integrację sterowania odbiornikami 230 VAC z układem 5 V. AVT1679 C wymaga obudowy, bezpiecznego okablowania i montażu przez osobę z kwalifikacjami.
Ośmiokanałowy blok wykonawczy 230 VAC - zlutowany AVT1679
Zlutowany moduł 8 triaków do integracji ze sterownikiem logicznym 5 V i odbiornikami 230 VAC.
Zlutowany moduł triakowy do sterowania odbiornikami sieciowymi
AVT1679 C to zlutowany moduł wykonawczy z ośmioma kanałami triakowymi. Umożliwia załączanie odbiorników 230 VAC z układu logicznego 5 V, dlatego sprawdza się w automatyce, sterownikach oświetlenia, sekwencerach, stanowiskach testowych i prototypach z wieloma obwodami wykonawczymi.
Każdy kanał ma optotriak, triak wykonawczy i diodę LED sygnalizującą stan załączenia. Wersja C wymaga podłączenia zasilania 230 VAC, odbiorników, przewodów sterujących oraz montażu w obudowie lub własnym urządzeniu. Integracja z siecią energetyczną powinna być wykonana przez osobę z odpowiednimi kwalifikacjami.
Karta techniczna
AVT1679
Zlutowany ośmiokanałowy moduł wykonawczy do sterowania odbiornikami 230 VAC przez optotriaki i triaki wykonawcze.
| Wersja | C – zlutowany układ |
| Funkcja | wielokanałowe sterowanie odbiornikami 230 VAC |
| Liczba kanałów | 8 niezależnych kanałów wykonawczych |
| Elementy wykonawcze | triaki BT138 lub podobne, do 12 A |
| Sterowanie kanałów | optoizolatory MOC3041 lub podobne |
| Sygnał sterujący | +5 V, wspólna masa po stronie sterowania |
| Zasilanie części wykonawczej | 230 VAC |
| Sygnalizacja kanałów | LED1–LED8 dla stanu każdego obwodu |
| Zabezpieczenie zasilania 230 VAC | wspólny bezpiecznik F1 |
| Płytka PCB | 104×58 mm |
Wersja

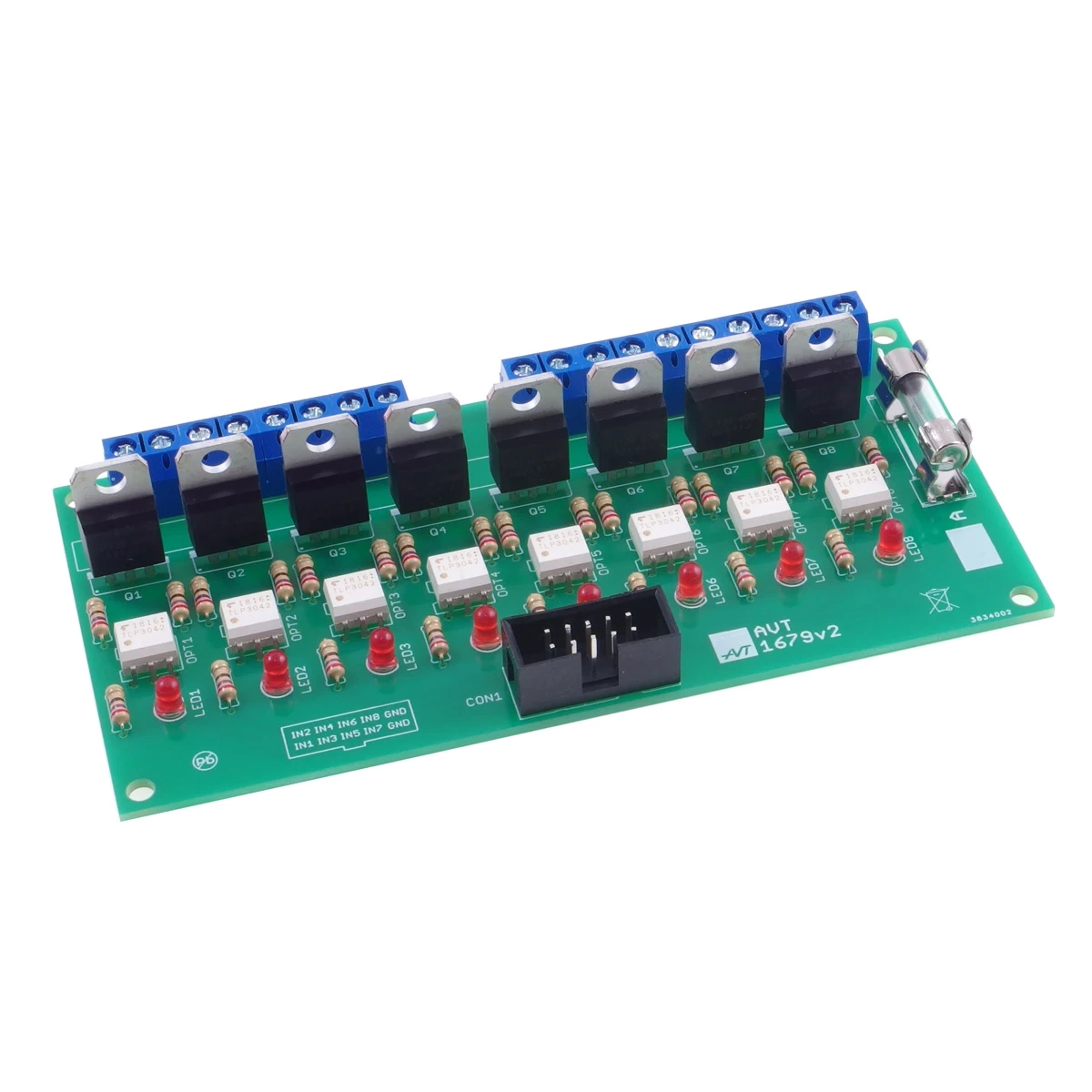

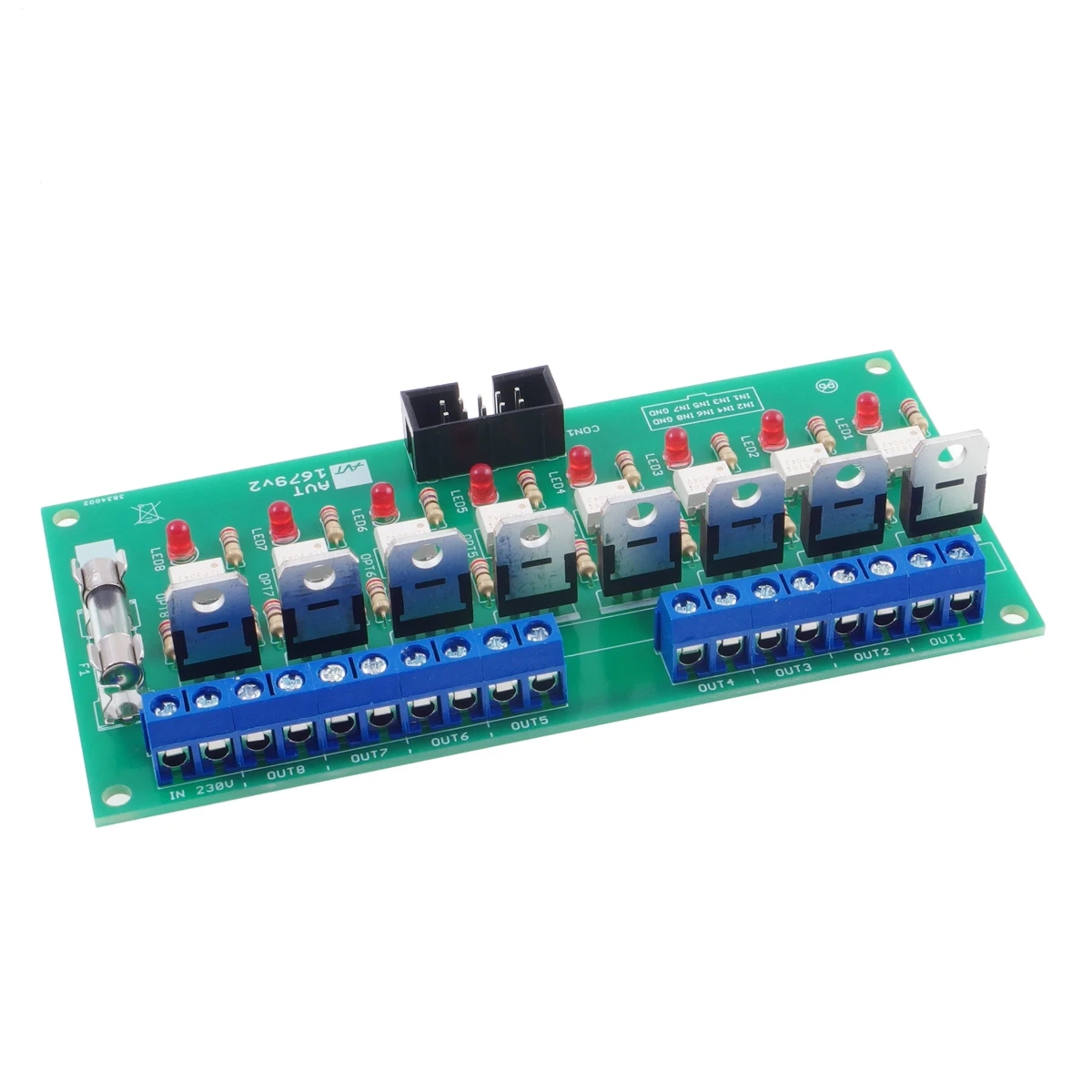

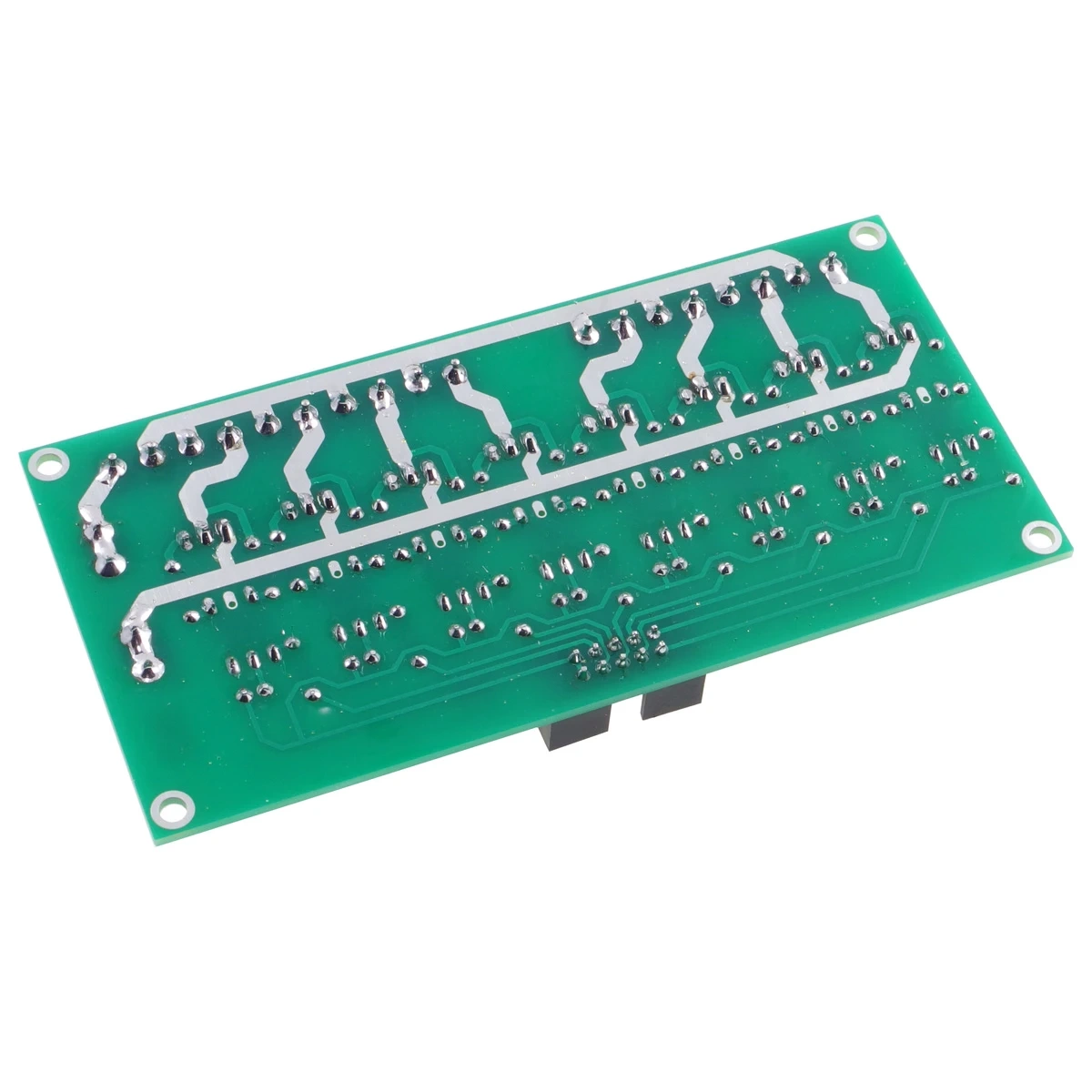

AVT1679 C – zlutowany układ. Wersja zawiera zmontowany moduł wykonawczy z 8 triakami, optotriakami, diodami LED, złączami OUT1–OUT8, złączem 230 V, złączem sterującym CON1 i bezpiecznikiem F1. Układ wymaga montażu w obudowie, podłączenia odbiorników i bezpiecznej integracji z siecią 230 VAC.
Notes

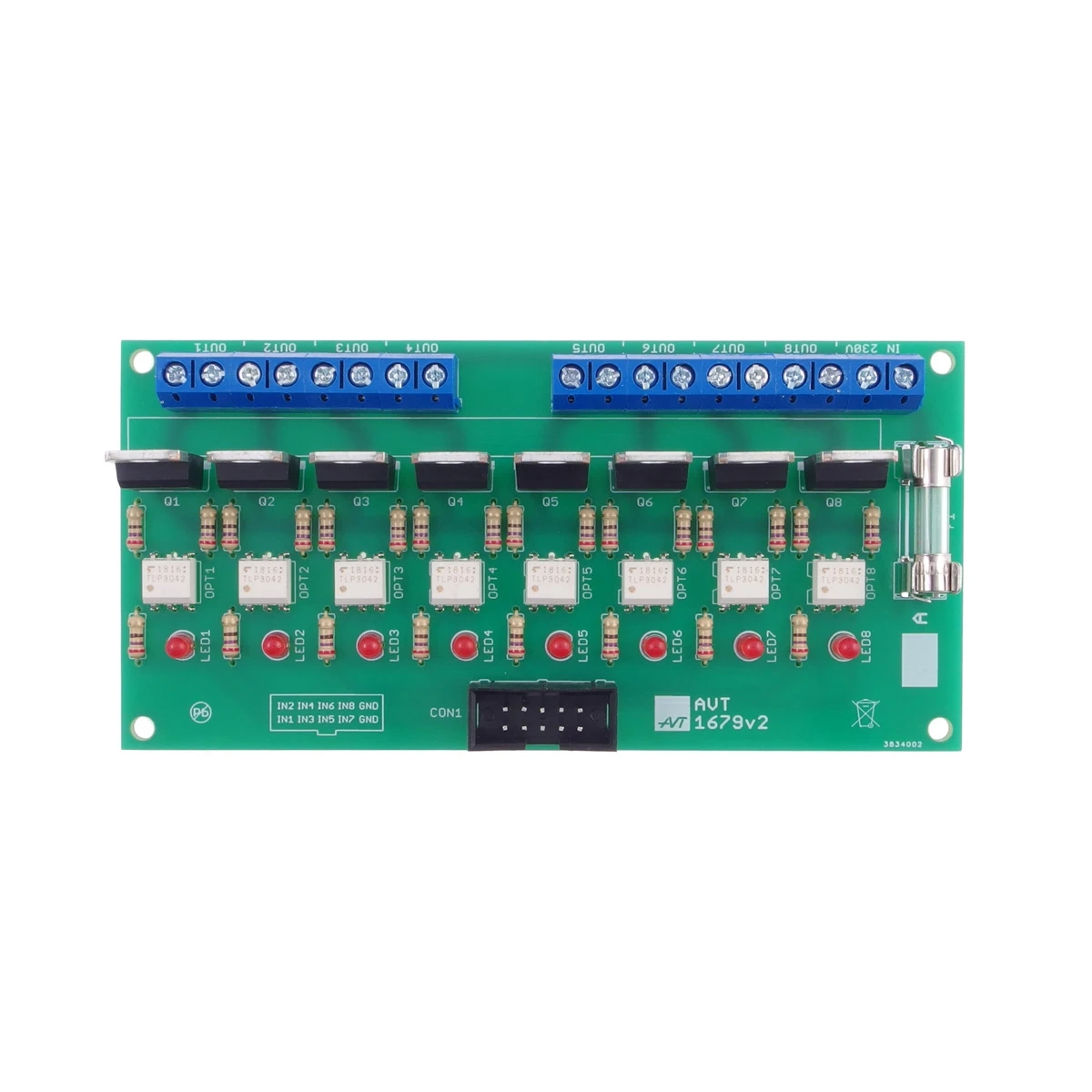

Kanały OUT1–OUT8 są sterowane przez wejścia złącza CON1. Piny 1–8 sterują odpowiednimi optotriakami OPT1–OPT8, a diody LED1–LED8 sygnalizują stan kanału.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy wymaga obudowy, przewodów, bezpiecznego prowadzenia torów 230 VAC oraz sterownika podającego sygnały +5 V.
Przy dużych prądach należy uwzględnić przekroje przewodów, bezpiecznik, chłodzenie triaków, odstępy izolacyjne oraz wzmocnienie torów prądowych zgodnie z docelowym obciążeniem.
Moduł może sterować wieloma odbiornikami sieciowymi, takimi jak lampy, grzałki, wentylatory, elektrozawory lub inne obciążenia 230 VAC, ale ostateczne parametry pracy zależą od sposobu integracji i warunków chłodzenia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1679 C to zlutowany moduł 8 triaków z optotriakami, diodami LED, złączami wyjściowymi, złączem zasilania 230 VAC, złączem sterującym i bezpiecznikiem. Wymaga obudowy oraz bezpiecznego podłączenia odbiorników.
Nie. To zlutowany układ wykonawczy przeznaczony do montażu w obudowie lub własnym urządzeniu. Wymaga poprawnego okablowania, zabezpieczenia i integracji ze sterownikiem.
Do wielokanałowego sterowania odbiornikami 230 VAC z układu logicznego 5 V, na przykład lampami, grzałkami, wentylatorami, elektrozaworami lub innymi obciążeniami sieciowymi.
Moduł ma 8 niezależnych kanałów wykonawczych, każdy z triakiem, optotriakiem i diodą LED sygnalizującą załączenie.
Wyłącznie osoba z odpowiednimi kwalifikacjami. Układ pracuje z napięciem sieciowym, dlatego wymaga bezpiecznej obudowy, izolacji, właściwego bezpiecznika, przewodów i zachowania odstępów izolacyjnych.
