Ośmiokanałowy blok wykonawczy 230 VAC - płytka PCB do AVT1679
Płytka PCB do wykonania modułu 8 triaków sterowanych sygnałem logicznym 5 V.
Moduł wykonawczy do wielokanałowego sterowania odbiornikami sieciowymi
AVT1679 to projekt modułu wykonawczego do sterowania urządzeniami zasilanymi z sieci energetycznej. Osiem kanałów na triakach pozwala załączać odbiorniki 230 VAC z poziomu układu logicznego 5 V, na przykład sterownika mikroprocesorowego, modułu automatyki lub własnego panelu sterującego.
Każdy kanał wykorzystuje optotriak do sterowania triakiem wykonawczym, a diody LED1–LED8 pokazują stan załączenia poszczególnych obwodów. Wspólny bezpiecznik znajduje się w torze zasilania 230 VAC. Wersja A obejmuje samą płytkę PCB; triaki, optotriaki, diody LED, rezystory, złącza ARK, złącze sterujące i bezpiecznik trzeba skompletować osobno.
8 kanałów wykonawczych niezależne wyjścia do sterowania odbiornikami 230 VAC
Triaki BT138 elementy wykonawcze o prądzie do 12 A na kanał

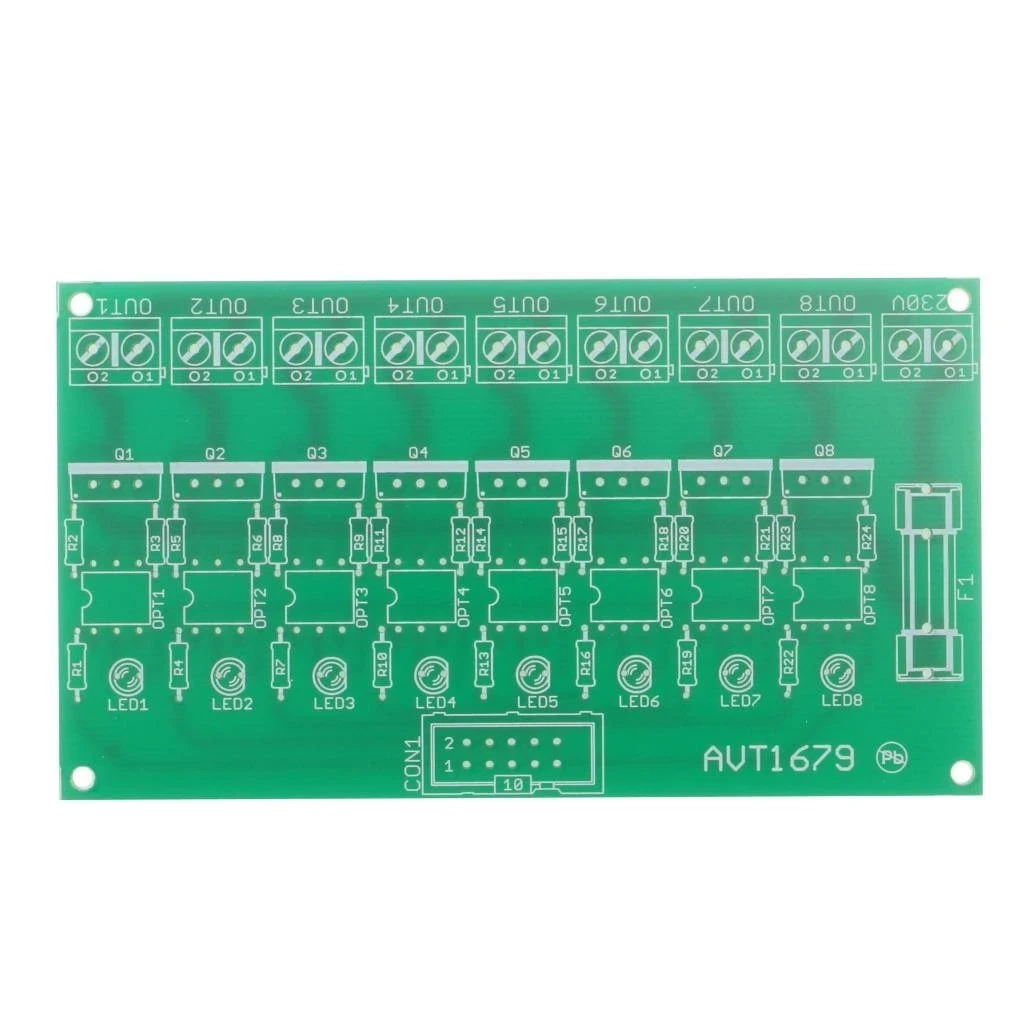

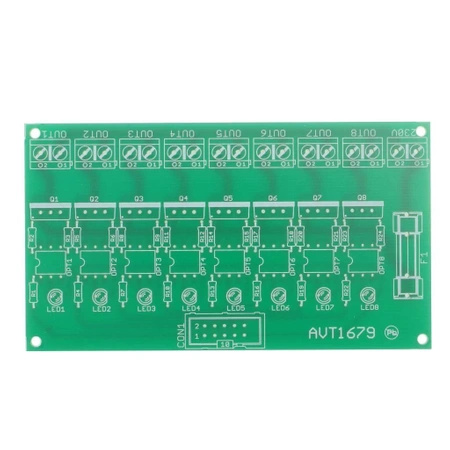

Płytka PCB 104×58 mm płytka do budowy wielokanałowego modułu wykonawczego
Szacowany czas montażu
30 min
Karta techniczna
AVT1679
Ośmiokanałowy moduł wykonawczy do sterowania odbiornikami 230 VAC przez optotriaki i triaki wykonawcze.
| Wersja | A – płytka drukowana PCB |
| Funkcja | wielokanałowe sterowanie odbiornikami 230 VAC |
| Liczba kanałów | 8 niezależnych kanałów wykonawczych |
| Elementy wykonawcze | triaki BT138 lub podobne, do 12 A |
| Sterowanie kanałów | optoizolatory MOC3041 lub podobne |
| Sygnał sterujący | +5 V, wspólna masa po stronie sterowania |
| Zasilanie części wykonawczej | 230 VAC |
| Sygnalizacja kanałów | LED1–LED8 dla stanu każdego obwodu |
| Zabezpieczenie zasilania 230 VAC | wspólny bezpiecznik F1 |
| Płytka PCB | 104×58 mm |
Wersja
AVT1679 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R24: 270 Ω
- LED1–LED8: dioda LED 3 mm
- OPT1–OPT8: MOC3041 lub podobny
- Q1–Q8: BT138 lub podobny
- OUT1–OUT8, 230V: ARK2/5 mm
- CON1: Z-WS10
- F1: bezpiecznik
Notes
Kanały OUT1–OUT8 są sterowane przez wejścia złącza CON1. Piny 1–8 sterują odpowiednimi optotriakami OPT1–OPT8, a diody LED1–LED8 sygnalizują stan kanału.
Moduł po poprawnym zmontowaniu nie wymaga regulacji. Do działania części wykonawczej konieczne jest doprowadzenie napięcia sieciowego 230 VAC do odpowiedniego złącza.
Przy dużych prądach należy uwzględnić przekroje przewodów, bezpiecznik, chłodzenie triaków, odstępy izolacyjne oraz wzmocnienie torów prądowych zgodnie z docelowym obciążeniem.
Projekt nadaje się do sterowania wieloma odbiornikami sieciowymi, takimi jak lampy, grzałki, wentylatory, elektrozawory lub inne obciążenia 230 VAC, pod warunkiem poprawnej integracji elektrycznej i mechanicznej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Co zawiera wersja AVT1679 A?
AVT1679 A zawiera wyłącznie płytkę PCB do projektu modułu 8 triaków. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do czego można użyć AVT1679?
Do wielokanałowego sterowania odbiornikami 230 VAC z układu logicznego 5 V, na przykład lampami, grzałkami, wentylatorami, elektrozaworami lub innymi obciążeniami sieciowymi.
Ile kanałów ma moduł?
Moduł ma 8 niezależnych kanałów wykonawczych, każdy z triakiem, optotriakiem i diodą LED sygnalizującą załączenie.
Czy moduł wymaga regulacji?
Nie. Po poprawnym zmontowaniu i sprawdzeniu połączeń układ nie wymaga czynności regulacyjnych.
Kto powinien uruchamiać układ z odbiornikami 230 VAC?
Podłączenie do sieci 230 VAC powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami. Układ wymaga obudowy, izolacji, właściwych przewodów, bezpiecznika i zachowania zasad pracy z napięciem sieciowym.
