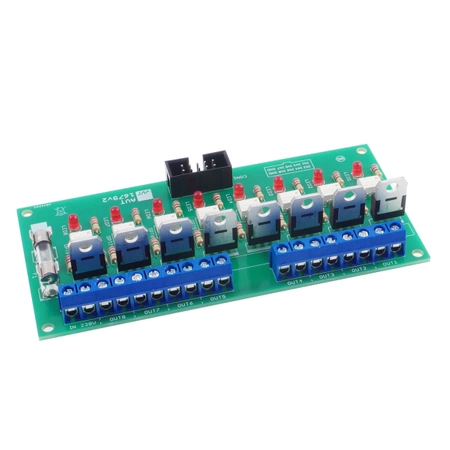

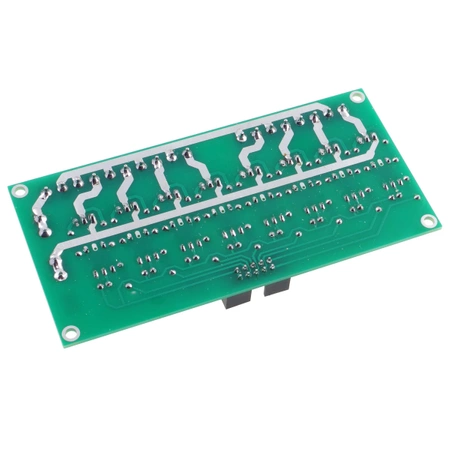

Moduł 8 triaków do sterowania odbiornikami 230 VAC - KIT AVT 1679
- Moduł wykonawczy z 8 triakami pozwoli zbudować wykonawczy blok do sterowania lampami, grzałkami lub innymi odbiornikami 230 VAC. AVT1679 B to KIT DIY z PCB i elementami do lutowania.

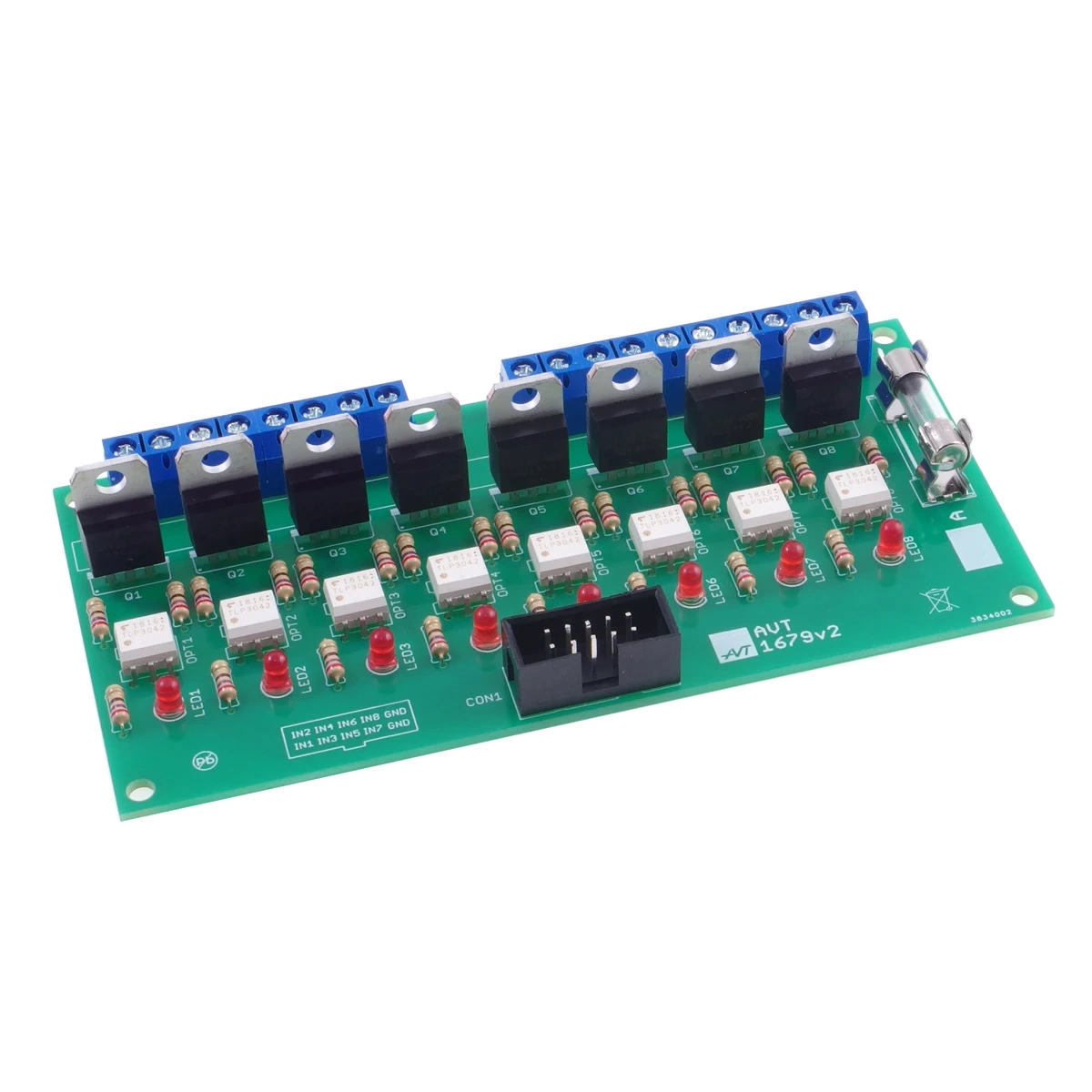

Ośmiokanałowy blok wykonawczy 230 VAC - KIT DIY AVT1679
KIT do zbudowania modułu 8 triaków do sterowania odbiornikami z sieci 230 VAC.
Moduł triakowy do samodzielnego montażu
AVT1679 pozwala zbudować ośmiokanałowy moduł wykonawczy do sterowania odbiornikami 230 VAC. Układ sprawdza się w projektach automatyki, sterownikach oświetlenia, sekwencerach, układach testowych i aplikacjach, w których jeden sterownik logiczny 5 V ma załączać wiele obwodów sieciowych.
Każdy kanał wykorzystuje optotriak MOC3041 lub podobny oraz triak BT138 lub podobny. Diody LED informują o zadziałaniu poszczególnych kanałów, a wspólny bezpiecznik zabezpiecza tor zasilania 230 VAC. Wersja B to zestaw KIT z płytką PCB, triakami, optotriakami, diodami LED, rezystorami, złączami ARK, złączem sterującym i bezpiecznikiem do samodzielnego montażu.
Karta techniczna
AVT1679
Ośmiokanałowy moduł wykonawczy do sterowania odbiornikami 230 VAC przez optotriaki i triaki wykonawcze.

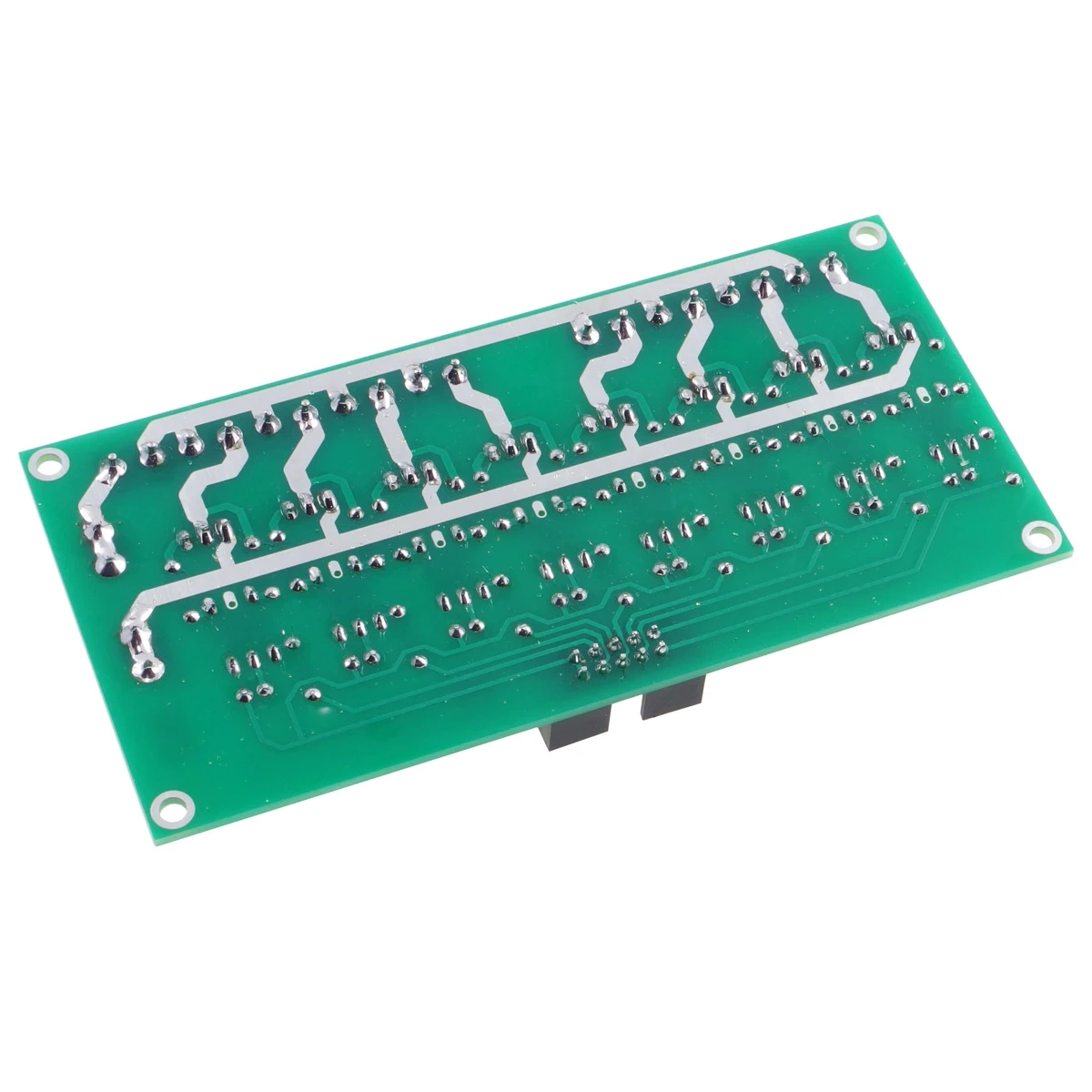

| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | wielokanałowe sterowanie odbiornikami 230 VAC |
| Liczba kanałów | 8 niezależnych kanałów wykonawczych |
| Elementy wykonawcze | triaki BT138 lub podobne, do 12 A |
| Sterowanie kanałów | optoizolatory MOC3041 lub podobne |
| Sygnał sterujący | +5 V, wspólna masa po stronie sterowania |
| Zasilanie części wykonawczej | 230 VAC |
| Sygnalizacja kanałów | LED1–LED8 dla stanu każdego obwodu |
| Zabezpieczenie zasilania 230 VAC | wspólny bezpiecznik F1 |
| Płytka PCB | 104×58 mm |
Wersja
AVT1679 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, triaki BT138 lub podobne, optotriaki MOC3041 lub podobne, rezystory, diody LED, złącza ARK, złącze sterujące i bezpiecznik do zbudowania ośmiokanałowego modułu wykonawczego 230 VAC.
Notes

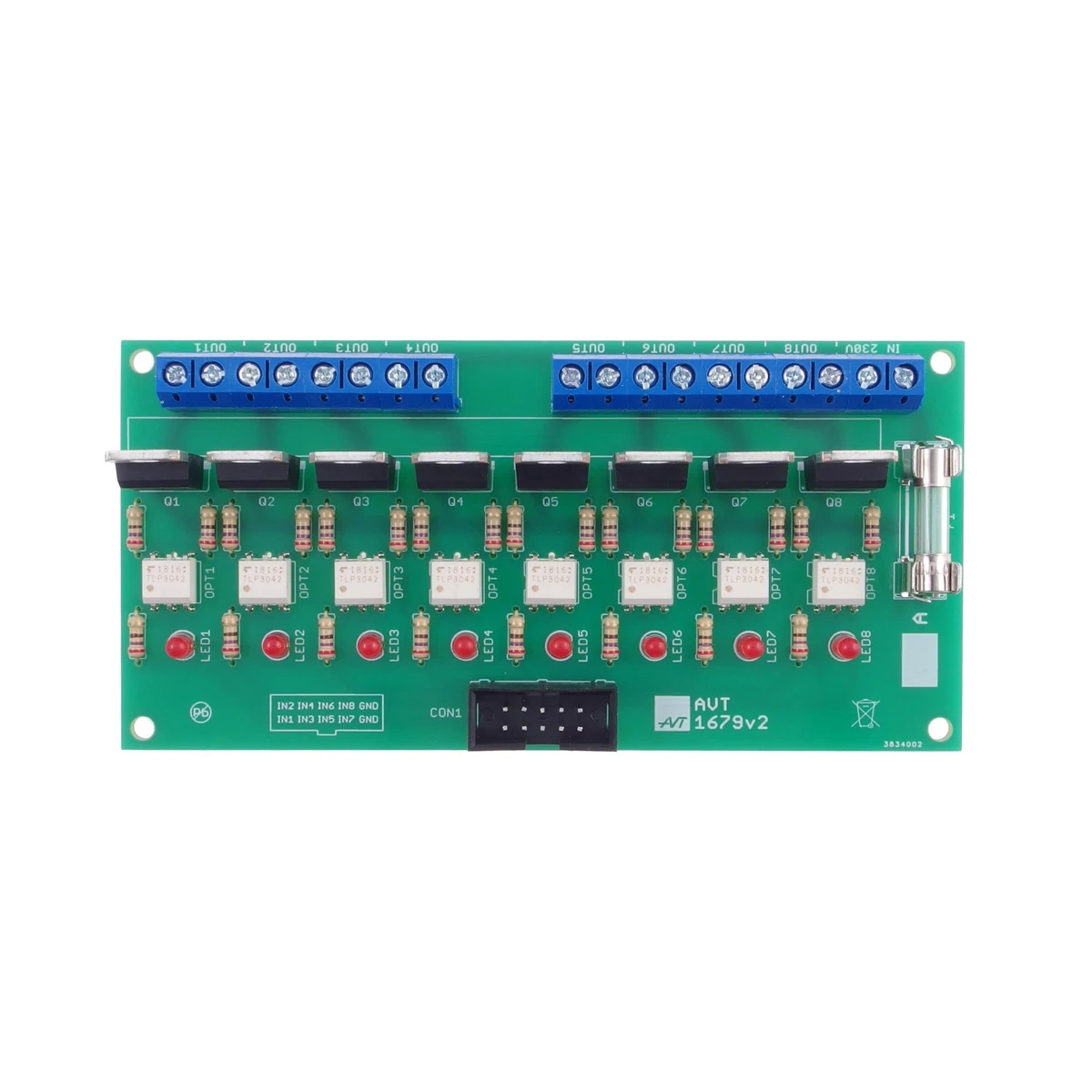

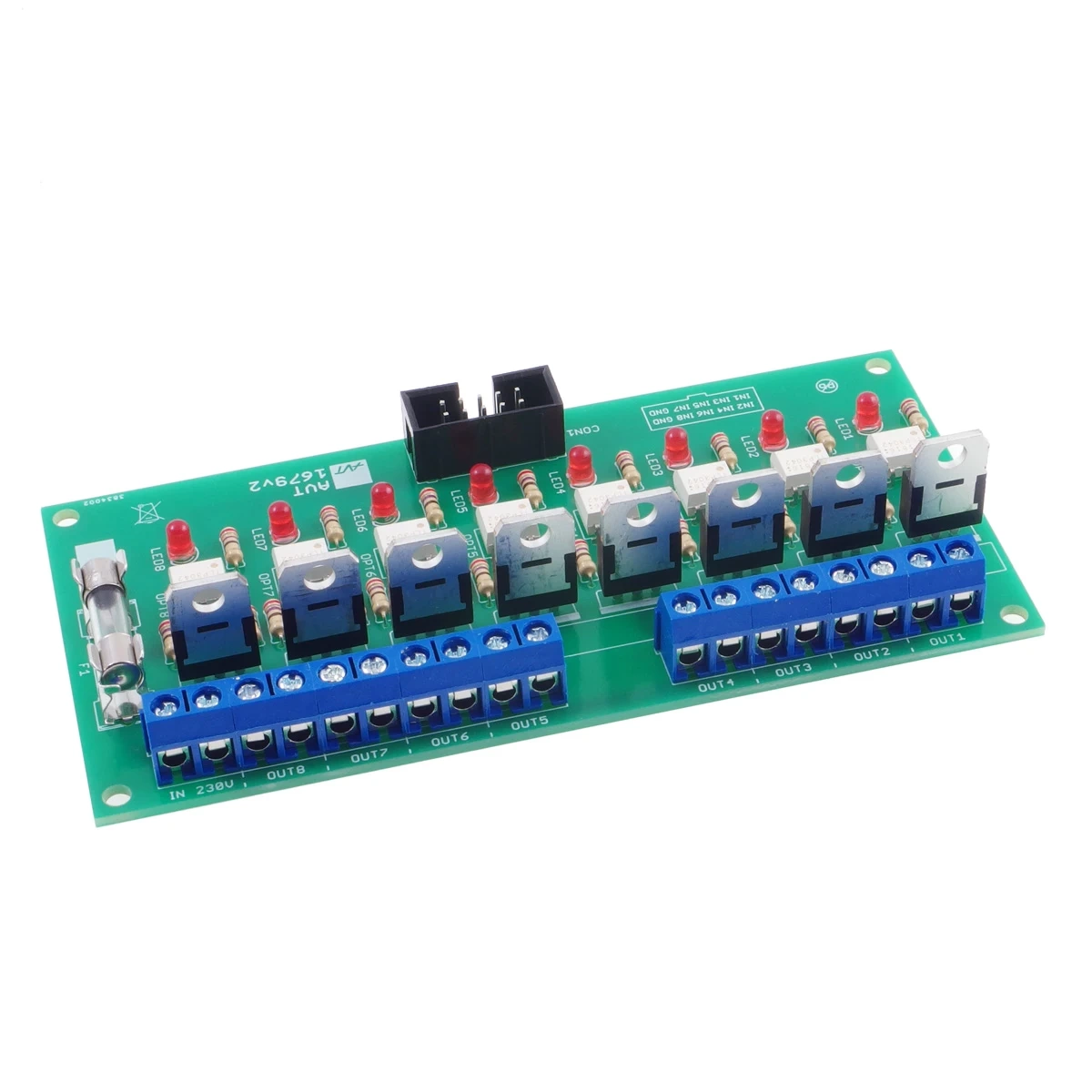

Kanały OUT1–OUT8 są sterowane przez wejścia złącza CON1. Piny 1–8 sterują odpowiednimi optotriakami OPT1–OPT8, a diody LED1–LED8 sygnalizują stan kanału.
Moduł po poprawnym zmontowaniu nie wymaga regulacji. Do działania części wykonawczej konieczne jest doprowadzenie napięcia sieciowego 230 VAC do odpowiedniego złącza.
Przy dużych prądach należy uwzględnić przekroje przewodów, bezpiecznik, chłodzenie triaków, odstępy izolacyjne oraz wzmocnienie torów prądowych zgodnie z docelowym obciążeniem.
Projekt nadaje się do sterowania wieloma odbiornikami sieciowymi, takimi jak lampy, grzałki, wentylatory, elektrozawory lub inne obciążenia 230 VAC, pod warunkiem poprawnej integracji elektrycznej i mechanicznej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1679 B to zestaw KIT z płytką PCB i elementami do zlutowania ośmiokanałowego modułu wykonawczego: triakami, optotriakami, rezystorami, diodami LED, złączami i bezpiecznikiem.
Do wielokanałowego sterowania odbiornikami 230 VAC z układu logicznego 5 V, na przykład lampami, grzałkami, wentylatorami, elektrozaworami lub innymi obciążeniami sieciowymi.
Moduł ma 8 niezależnych kanałów wykonawczych, każdy z triakiem, optotriakiem i diodą LED sygnalizującą załączenie.
Nie. Po poprawnym zmontowaniu i sprawdzeniu połączeń układ nie wymaga czynności regulacyjnych.
Triaki BT138 pozwalają na sterowanie obciążeniami do 12 A, ale przy dużych prądach konieczne jest właściwe chłodzenie, bezpiecznik, przewody, obudowa i ocena warunków pracy przez osobę z kwalifikacjami.
