Moduł 8 przekaźników USB 5 A / 30 V DC - PCB i mikroprocesor do projektu AVT 1890
- Moduł USB steruje 8 przekaźnikami z poziomu komputera lub własnego programu. AVT1890 A+ zawiera PCB i zaprogramowany ATtiny2313; elementy kompletujesz osobno.

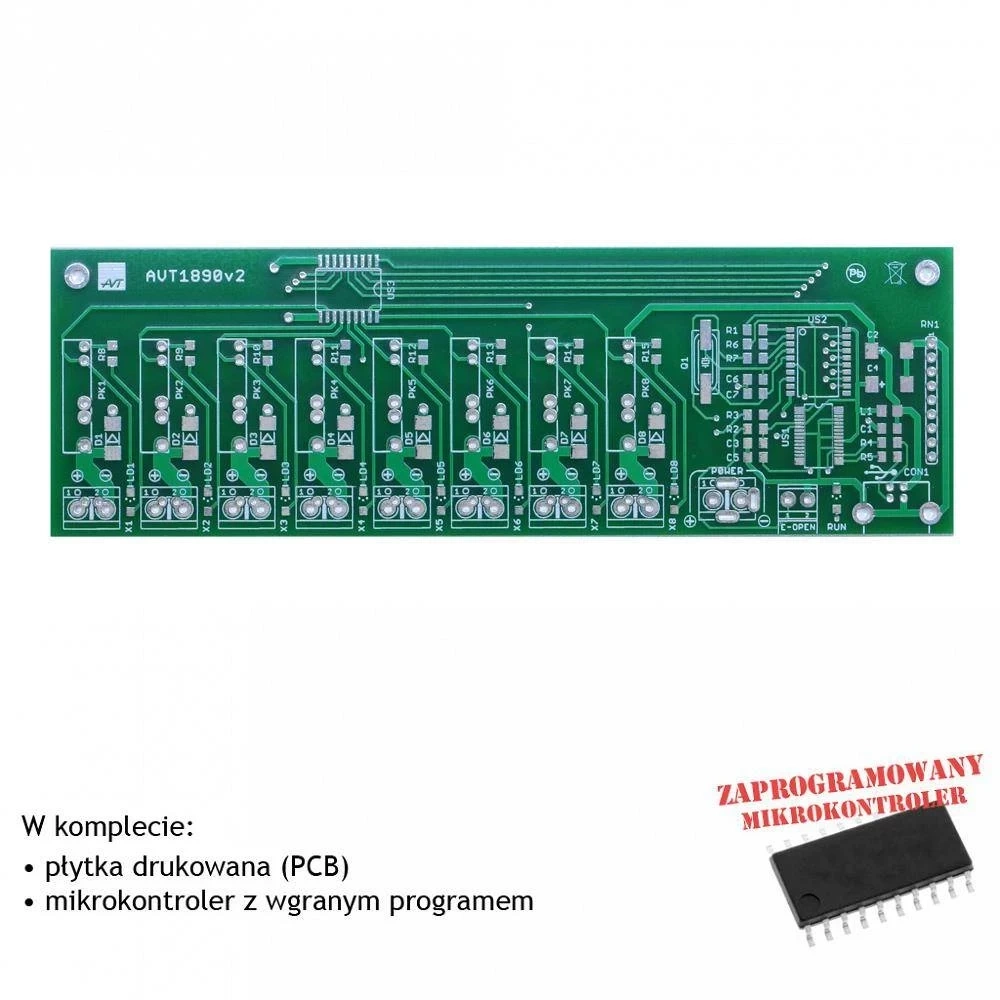

Moduł 8 przekaźników USB - płytka PCB i zaprogramowany mikrokontroler do AVT1890
Płytka PCB i zaprogramowany ATtiny2313 do wykonania modułu 8 przekaźników sterowanych przez USB i wirtualny port COM.
Sterowanie przekaźnikami z komputera przez USB
AVT1890 umożliwia sterowanie ośmioma przekaźnikami z poziomu komputera. Interfejs FT232RL tworzy w systemie wirtualny port COM, a mikrokontroler ATtiny2313 odbiera komendy i przez ULN2803 załącza wybrane przekaźniki.
Moduł może obsługiwać obciążenia prądu stałego, takie jak taśmy LED, cewki elektrozamków, solenoidy, styczniki lub inne elementy wykonawcze. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny2313 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1890
Moduł 8 przekaźników sterowanych przez USB, z interfejsem FT232RL, mikrokontrolerem ATtiny2313 i wyjściami do obciążeń DC.
| Kod projektu | AVT1890 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | sterowanie 8 przekaźnikami z komputera przez USB |
| Liczba kanałów | 8 przekaźników |
| Zasilanie modułu | 5 V z portu USB |
| Obciążalność styków | 5 A / 30 V DC |
| Interfejs USB | FT232RL, wirtualny port COM |
| Parametry terminala | 19,2 kb/s, 8 bitów danych, 1 bit stopu, bez parzystości |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Driver przekaźników | ULN2803 |
| Sygnalizacja | LED1–LED8 stan kanałów, RUN praca i transmisja USB |
| Płytka PCB | 52×163 mm |
Wersja
AVT1890 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny2313 z firmware projektu. Pozostałe elementy elektroniczne, przekaźniki, złącza, interfejs USB i elementy SMD trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R2: 10 kΩ
- R3, R8–R15: 1 kΩ
- R4–R7: 47 Ω
- RN1: drabinka rezystorowa 8×10 kΩ
- C1, C3, C5: 100 nF
- C2, C4: 100 µF
- C6, C7: 33 pF
- US1: FT232RL
- US3: ULN2803
- D1–D8: 1N4007 SMD
- LD1–LD8: diody LED SMD czerwone
- RUN LD9: dioda LED SMD zielona
- Q1: rezonator 8 MHz HC49
- L1: dławik 10 µH lub koralik ferrytowy
- PK1–PK8: przekaźniki JZC-49F/5
- CON1: gniazdo USB B
- POWER X9: ARK2/5.0 lub gniazdo DC 2.1/5.5
- E-OPEN X10: ARK2/3.5
- JP1–JP8: ARK2/5.0 lub złącze 2,54 mm
Notes
Moduł po podłączeniu do USB jest wykrywany jako FT232R USB UART i wymaga sterowników FTDI.
Do sterowania z terminala należy ustawić 19,2 kb/s, 8 bitów danych, 1 bit stopu i brak parzystości.
Złącze E-OPEN pozwala awaryjnie włączyć wszystkie przekaźniki niezależnie od komend z komputera.
Przy wykorzystaniu maksymalnej obciążalności styków trzeba pocynować odkryte ścieżki na spodzie płytki.
Uwaga: styki przekaźników są przeznaczone do obciążeń 5 A / 30 V DC. Przy zasilaniu odbiorników przez POWER X9 sprawdź polaryzację, zwłaszcza dla taśm LED i innych obciążeń stałoprądowych.
Najczęściej zadawane pytania
AVT1890 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny2313. Pozostałe elementy, w tym FT232RL, ULN2803, przekaźniki, LED-y, złącza i elementy SMD, trzeba skompletować osobno.
Moduł ma 8 przekaźników sterowanych z komputera przez USB.
Jako FT232R USB UART, czyli wirtualny port szeregowy COM po instalacji sterowników FTDI.
E-OPEN pozwala niezależnie od komend USB awaryjnie włączyć wszystkie przekaźniki, np. przyciskiem lub stacyjką.
Styki przekaźników są opisane dla obciążeń do 5 A / 30 V DC, np. taśm LED, cewek elektrozamków, solenoidów lub styczników DC.
