Moduł 8 przekaźników USB 5 A / 30 V DC - KIT AVT 1890

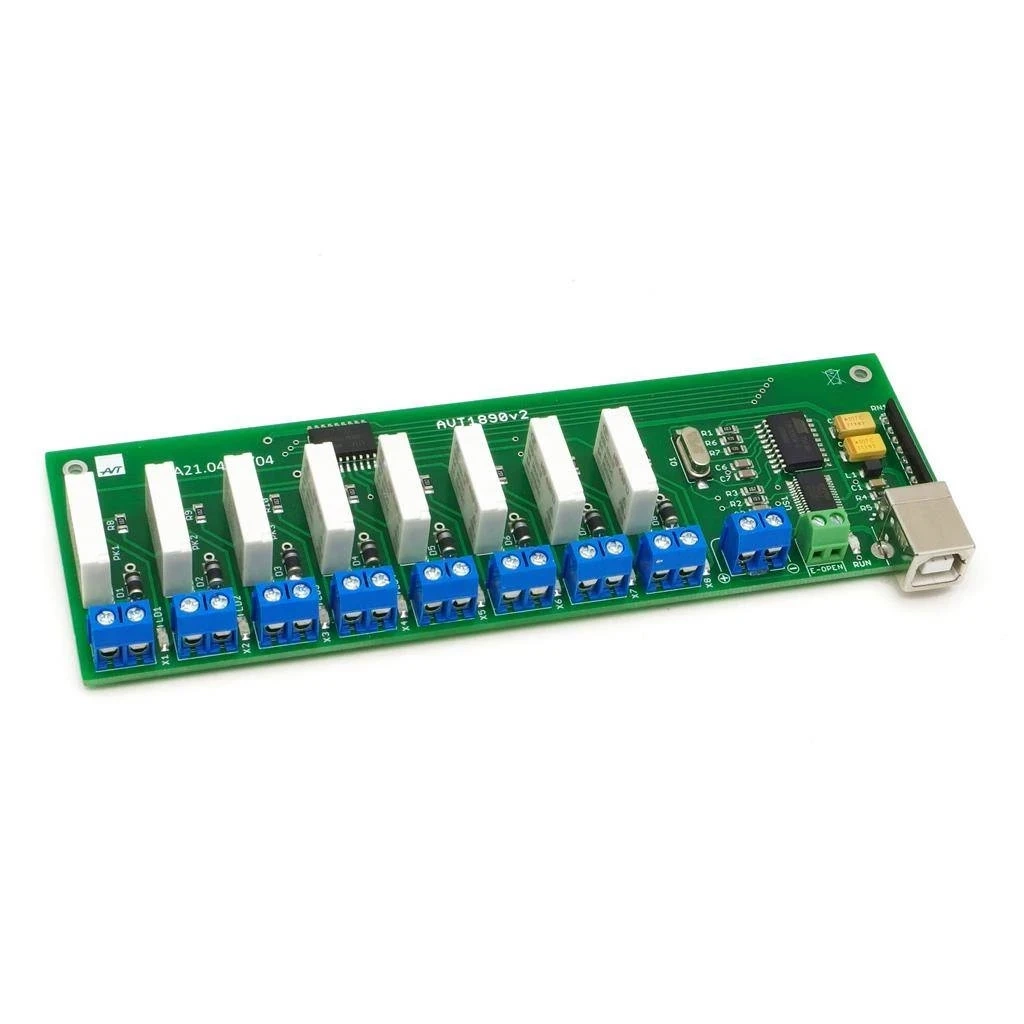

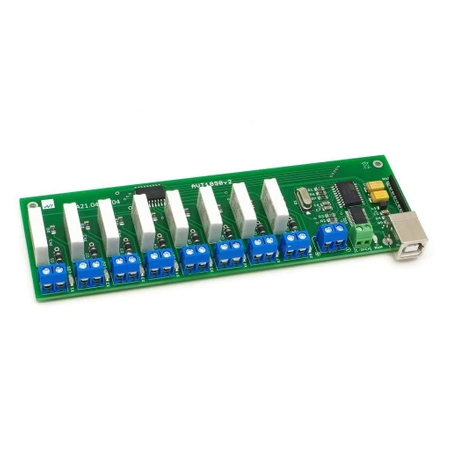

- Moduł 8 przekaźników USB z FT232RL, wirtualnym portem COM i wyjściami 5 A / 30 V DC. AVT1890 B to KIT DIY z PCB i elementami do lutowania.
Moduł 8 przekaźników USB - KIT DIY AVT1890
KIT DIY modułu 8 przekaźników sterowanych przez USB, terminal albo własne oprogramowanie.
Osiem kanałów wykonawczych sterowanych z portu USB
AVT1890 pozwala zbudować moduł przekaźnikowy do automatyki, testów i sterowania obciążeniami stałoprądowymi z komputera. Komendy można wysyłać z terminala albo własnej aplikacji, ponieważ interfejs FT232RL udostępnia moduł jako wirtualny port COM.
Przekaźniki mogą sterować taśmami LED, cewkami elektrozamków, solenoidami, stycznikami i innymi elementami wykonawczymi DC. Stan kanałów sygnalizują diody LED, a wejście E-OPEN umożliwia awaryjne włączenie wszystkich przekaźników. AVT1890 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1890
Moduł 8 przekaźników sterowanych przez USB, z interfejsem FT232RL, mikrokontrolerem ATtiny2313 i wyjściami do obciążeń DC.
| Kod projektu | AVT1890 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sterowanie 8 przekaźnikami z komputera przez USB |
| Liczba kanałów | 8 przekaźników |
| Zasilanie modułu | 5 V z portu USB |
| Obciążalność styków | 5 A / 30 V DC |
| Interfejs USB | FT232RL, wirtualny port COM |
| Parametry terminala | 19,2 kb/s, 8 bitów danych, 1 bit stopu, bez parzystości |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Driver przekaźników | ULN2803 |
| Sygnalizacja | LED1–LED8 stan kanałów, RUN praca i transmisja USB |
| Płytka PCB | 52×163 mm |
Wersja

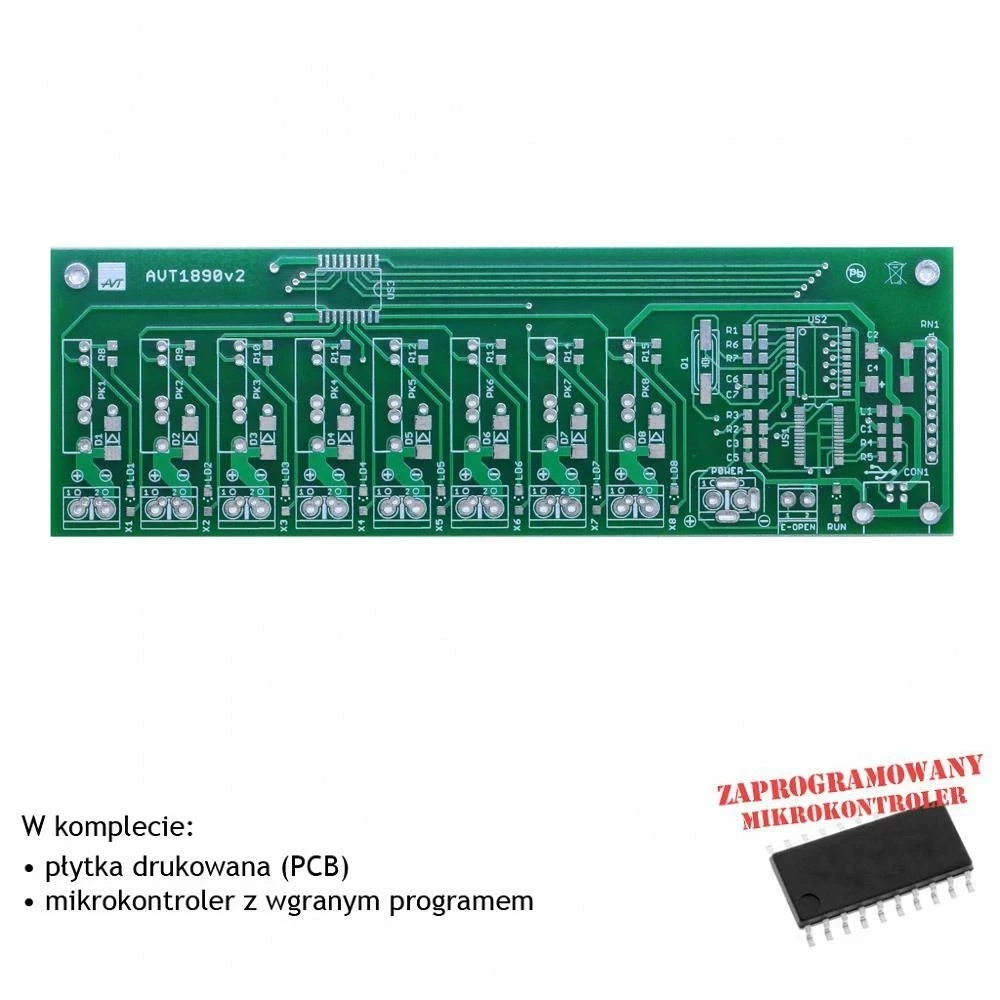

AVT1890 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny2313, FT232RL, ULN2803, osiem przekaźników JZC-49F/5, gniazdo USB B, diody 1N4007 SMD, diody LED SMD, rezonator 8 MHz, dławik, drabinkę rezystorową, złącza wyjściowe, POWER i E-OPEN oraz elementy bierne.
Notes
Moduł po podłączeniu do USB jest wykrywany jako FT232R USB UART i wymaga sterowników FTDI.
Do sterowania z terminala należy ustawić 19,2 kb/s, 8 bitów danych, 1 bit stopu i brak parzystości.
Złącze E-OPEN pozwala awaryjnie włączyć wszystkie przekaźniki niezależnie od komend z komputera.
Przy wykorzystaniu maksymalnej obciążalności styków trzeba pocynować odkryte ścieżki na spodzie płytki.
Uwaga: styki przekaźników są przeznaczone do obciążeń 5 A / 30 V DC. Przy zasilaniu odbiorników przez POWER X9 sprawdź polaryzację, zwłaszcza dla taśm LED i innych obciążeń stałoprądowych.
Najczęściej zadawane pytania
AVT1890 B to KIT DIY z PCB, zaprogramowanym ATtiny2313, FT232RL, ULN2803, ośmioma przekaźnikami, gniazdem USB, złączami, LED-ami i elementami do lutowania.
Moduł ma 8 przekaźników sterowanych z komputera przez USB.
Jako FT232R USB UART, czyli wirtualny port szeregowy COM po instalacji sterowników FTDI.
E-OPEN pozwala niezależnie od komend USB awaryjnie włączyć wszystkie przekaźniki, np. przyciskiem lub stacyjką.
Styki przekaźników są opisane dla obciążeń do 5 A / 30 V DC, np. taśm LED, cewek elektrozamków, solenoidów lub styczników DC.
