Moduł 4 przekaźników dla Arduino - AVTduino RELAY - zlutowany KIT AVT 1666
- Zlutowany moduł 4 przekaźników przyspieszy uruchomienie projektu Arduino z wyjściami wykonawczymi. AVT1666 C wymaga płytki bazowej, programu i bezpiecznej integracji z odbiornikami.
Nakładka wykonawcza z 4 przekaźnikami - zlutowany AVT1666
Zlutowany moduł przekaźnikowy dla AVTduino i płytek zgodnych z Arduino, przeznaczony do integracji w układzie sterowania.
Zlutowana nakładka przekaźnikowa do AVTduino i zgodnych płytek Arduino

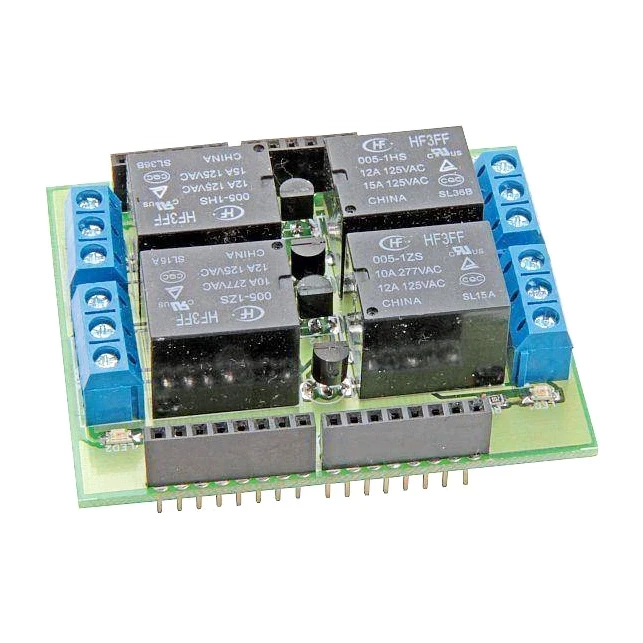

AVT1666 C to zlutowany moduł wykonawczy, który rozszerza AVTduino oraz płytki zgodne z Arduino o cztery wyjścia przekaźnikowe. Pozwala sterować odbiornikami z programu mikrokontrolera i sprawdza się w prostych układach automatyki, sterownikach oświetlenia, stanowiskach testowych, modelach oraz prototypach wymagających izolowanych styków przekaźnikowych.
Każdy kanał ma osobny przekaźnik, tranzystorowe sterowanie cewki oraz diodę LED sygnalizującą załączenie. Wersja C jest zlutowanym układem przeznaczonym do montażu w obudowie lub własnym urządzeniu. Wymaga podłączenia do płytki bazowej, przygotowania programu sterującego i bezpiecznego podłączenia odbiorników do złącz wyjściowych.
Karta techniczna
AVT1666
Zlutowany moduł wykonawczy dla AVTduino i zgodnych płytek Arduino z czterema przekaźnikami, tranzystorowym sterowaniem cewek i sygnalizacją stanu każdego kanału.
| Wersja | C – zlutowany układ |
| Typ modułu | nakładka przekaźnikowa dla AVTduino i zgodnych płytek Arduino |
| Liczba kanałów | 4 niezależne przekaźniki |
| Sterowanie | tranzystory T1–T4, sygnały z portów PC2–PC5 |
| Sygnalizacja kanałów | LED1–LED4 informują o zadziałaniu przekaźnika |
| Sygnalizacja zasilania | dioda PWR |
| Przekaźniki | JQC3FF/005-1ZS lub zgodne |
| Obciążalność styków | do 10 A przy 230 V AC dla przekaźników z egzemplarza modelowego |
| Złącza wyjściowe | CON1–CON4, ARK3/500 |
| Płytka PCB | 66×56 mm |
Wersja
AVT1666 C – zlutowany układ. Wersja zawiera zmontowaną nakładkę przekaźnikową z 4 przekaźnikami, tranzystorowym sterowaniem cewek, sygnalizacją LED, złączami ARK oraz listwami i gniazdami goldpin. Układ wymaga podłączenia do AVTduino lub zgodnej płytki Arduino, przygotowania programu sterującego oraz montażu w obudowie lub własnym urządzeniu.
Notes
AVT1666 jest nakładką do AVTduino oraz płytek zgodnych z Arduino. Złącza szpilkowe umożliwiają montaż modułu w płytce bazowej, a gniazda pozwalają dołączyć kolejne moduły rozszerzeń.
Przekaźniki są sterowane przez tranzystory T1–T4, a załączenie kanału sygnalizują diody LED1–LED4. Dioda PWR informuje o obecności napięcia zasilania.
Zlutowany układ nie jest samodzielnym sterownikiem. Do działania wymaga płytki bazowej, programu sterującego oraz właściwego podłączenia obwodów wykonawczych.
Przy sterowaniu obciążeniami indukcyjnymi albo sieciowymi trzeba dobrać zabezpieczenia, odstępy izolacyjne, przewody, obudowę i sposób prowadzenia masy zgodnie z docelowym zastosowaniem.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1666 C to zlutowany układ modułu 4 przekaźników dla AVTduino i zgodnych płytek Arduino. Zawiera przekaźniki, tranzystory, diody, elementy SMD, złącza ARK oraz listwy i gniazda goldpin. Wymaga podłączenia do płytki bazowej oraz programu sterującego.
Do sterowania odbiornikami z poziomu AVTduino lub płytki zgodnej z Arduino, na przykład oświetleniem, wentylatorami, elektrozaworami, pompami, zasilaniem układów testowych albo innymi urządzeniami wymagającymi wyjścia przekaźnikowego.
Moduł ma 4 niezależne kanały przekaźnikowe z osobną sygnalizacją LED dla każdego przekaźnika.
Nie. To zlutowana nakładka wykonawcza do AVTduino i zgodnych płytek Arduino. Do pracy wymaga płytki bazowej oraz programu sterującego portami wyjściowymi.
Tak. AVT1666 jest zgodny z Arduino i AVTduino jako nakładka z 4 wyjściami przekaźnikowymi. Przed użyciem należy sprawdzić zgodność wyprowadzeń konkretnej płytki bazowej oraz przygotować program sterujący kanałami przekaźnikowymi.
Tak, jeśli zastosowane przekaźniki, obudowa, izolacja i przewody są dobrane do napięcia sieciowego. Takie podłączenia powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
