Moduł 4 przekaźników dla Arduino - AVTduino RELAY - PCB do projektu AVT 1666
- Moduł 4 przekaźników rozszerzy Arduino o wyjścia wykonawcze do sterowania lampami, wentylatorami lub innymi odbiornikami. Wersja A zawiera PCB do AVT1666; elementy kompletujesz osobno.

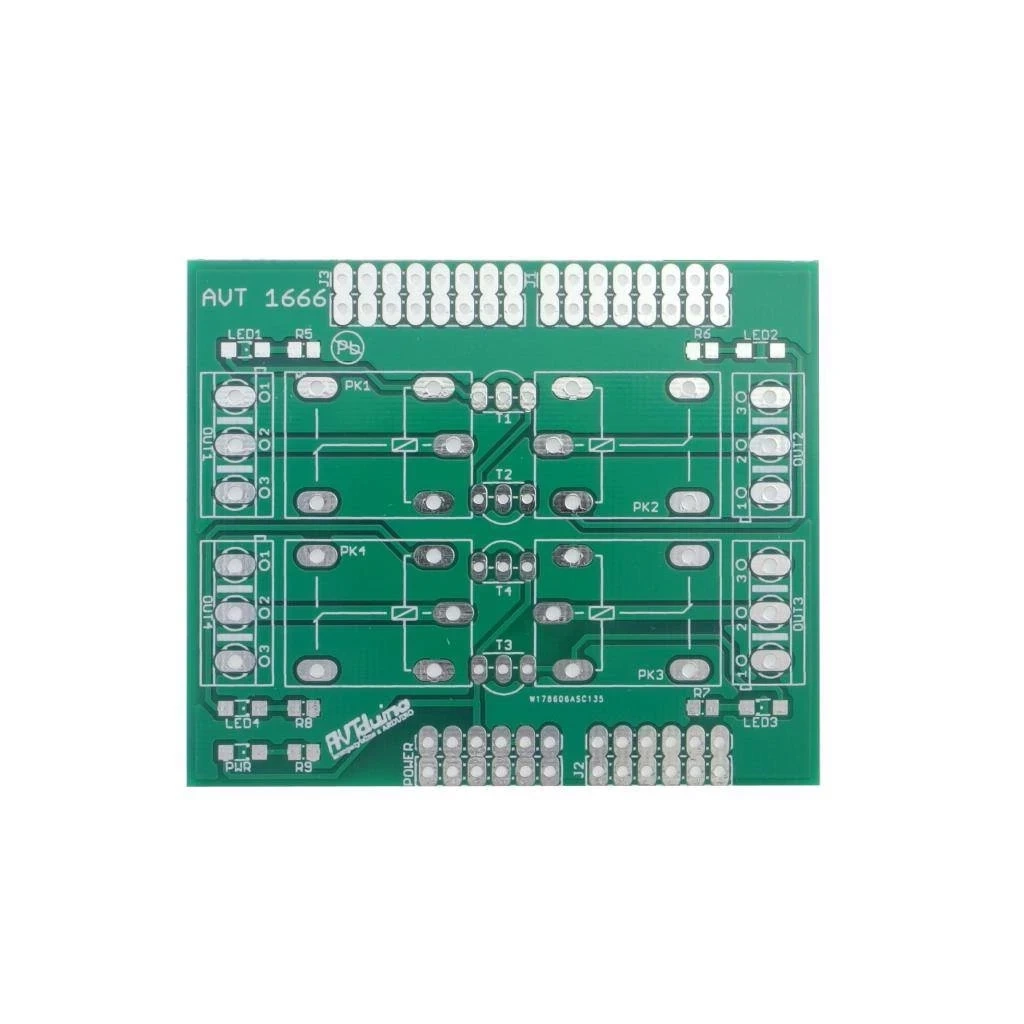

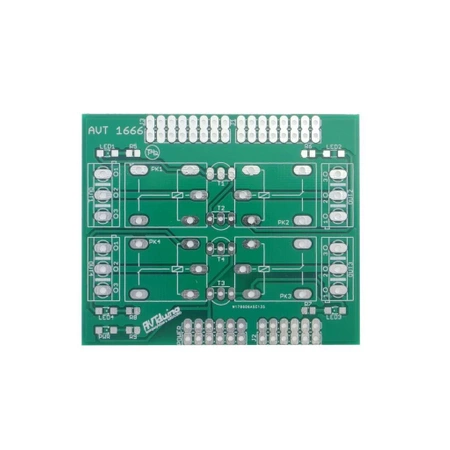

Nakładka wykonawcza z 4 przekaźnikami - płytka PCB do AVT1666
Płytka PCB do wykonania modułu przekaźnikowego dla AVTduino i płytek zgodnych z Arduino, z czterema niezależnymi wyjściami wykonawczymi.
Moduł przekaźnikowy do automatyki Arduino i AVTduino
AVT1666 to projekt nakładki wykonawczej, która rozszerza AVTduino oraz płytki zgodne z Arduino o cztery przekaźniki. Moduł pozwala sterować odbiornikami z programu mikrokontrolera, dlatego sprawdza się w prostych układach automatyki, sterownikach oświetlenia, modelach, stanowiskach testowych i prototypach wymagających galwanicznie odseparowanych styków przekaźnikowych.
Każdy przekaźnik jest sterowany tranzystorem i ma osobną diodę LED sygnalizującą załączenie. Płytka ma złącza szpilkowe do montażu w AVTduino oraz gniazda umożliwiające dołączenie kolejnych modułów. Wersja A obejmuje samą płytkę PCB; przekaźniki, tranzystory, diody, elementy SMD, złącza ARK i listwy goldpin trzeba skompletować osobno.
Karta techniczna
AVT1666
Moduł wykonawczy dla AVTduino i zgodnych płytek Arduino z czterema przekaźnikami, tranzystorowym sterowaniem cewek i sygnalizacją stanu każdego kanału.
| Wersja | A – płytka drukowana PCB |
| Typ modułu | nakładka przekaźnikowa dla AVTduino/Arduino |
| Liczba kanałów | 4 niezależne przekaźniki |
| Sterowanie | tranzystory T1–T4, sygnały z portów PC2–PC5 |
| Sygnalizacja kanałów | LED1–LED4 informują o zadziałaniu przekaźnika |
| Sygnalizacja zasilania | dioda PWR |
| Przekaźniki | JQC3FF/005-1ZS lub zgodne |
| Obciążalność styków | do 10 A przy 230 V AC dla przekaźników z egzemplarza modelowego |
| Złącza wyjściowe | CON1–CON4, ARK3/500 |
| Płytka PCB | 66×56 mm |
Wersja
AVT1666 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4: 4,7 kΩ SMD 0805
- R5–R9: 1 kΩ SMD 0805
- D1–D4: 1N4007
- T1–T4: BC558
- PWR, LED1–LED4: dioda LED SMD 1206
- J1, J2, J3, POWER: listwa goldpin
- J1', J2', J3', POWER': gniazdo goldpin
- PK1–PK4: przekaźnik JQC3FF/005-1ZS
- CON1–CON4: ARK3/500
Notes
AVT1666 jest nakładką do AVTduino oraz płytek zgodnych z Arduino. Złącza szpilkowe umożliwiają montaż modułu w płytce bazowej, a gniazda pozwalają dołączyć kolejne moduły rozszerzeń.
Przekaźniki są sterowane przez tranzystory T1–T4, a załączenie kanału sygnalizują diody LED1–LED4. Dioda PWR informuje o obecności napięcia zasilania.
Moduł przydaje się do sterowania lampami, wentylatorami, elektrozaworami, małymi pompami, zasilaniem urządzeń testowych i innymi odbiornikami, które wymagają wyjścia przekaźnikowego.
Przy sterowaniu obciążeniami indukcyjnymi albo sieciowymi trzeba dobrać zabezpieczenia, odstępy izolacyjne, przewody, obudowę i sposób prowadzenia masy zgodnie z docelowym zastosowaniem.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1666 A zawiera wyłącznie płytkę PCB do projektu modułu 4 przekaźników dla AVTduino i zgodnych płytek Arduino. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do sterowania odbiornikami z poziomu Arduino, na przykład oświetleniem, wentylatorami, elektrozaworami, pompami, zasilaniem układów testowych albo innymi urządzeniami wymagającymi wyjścia przekaźnikowego.
Moduł ma 4 niezależne kanały przekaźnikowe z osobną sygnalizacją LED dla każdego przekaźnika.
Nie. To nakładka wykonawcza do AVTduino i zgodnych płytek Arduino. Do pracy wymaga płytki bazowej oraz programu sterującego portami wyjściowymi.
Tak. AVT1666 jest zgodny z Arduino i AVTduino jako nakładka z 4 wyjściami przekaźnikowymi. Przed użyciem należy sprawdzić zgodność wyprowadzeń konkretnej płytki bazowej oraz przygotować program sterujący kanałami przekaźnikowymi.
Tak, jeśli zastosowane przekaźniki, obudowa, izolacja i przewody są dobrane do napięcia sieciowego. Takie podłączenia powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
