Moduł 4 przekaźników dla Arduino - AVTduino RELAY - KIT AVT 1666
- Moduł przekaźników pozwoli zbudować nakładkę wykonawczą do automatyki Arduino i AVTduino. AVT1666 B to KIT DIY z PCB, przekaźnikami i elementami do lutowania.
Nakładka wykonawcza z 4 przekaźnikami - KIT DIY AVT1666
KIT do zbudowania modułu przekaźnikowego dla AVTduino i płytek zgodnych z Arduino, z czterema niezależnymi wyjściami wykonawczymi.
Moduł przekaźnikowy do automatyki AVTduino i zgodnych płytek Arduino
AVT1666 to projekt nakładki wykonawczej, która rozszerza AVTduino oraz płytki zgodne z Arduino o cztery przekaźniki. Moduł pozwala sterować odbiornikami z programu mikrokontrolera, dlatego sprawdza się w prostych układach automatyki, sterownikach oświetlenia, modelach, stanowiskach testowych i prototypach wymagających galwanicznie odseparowanych styków przekaźnikowych.

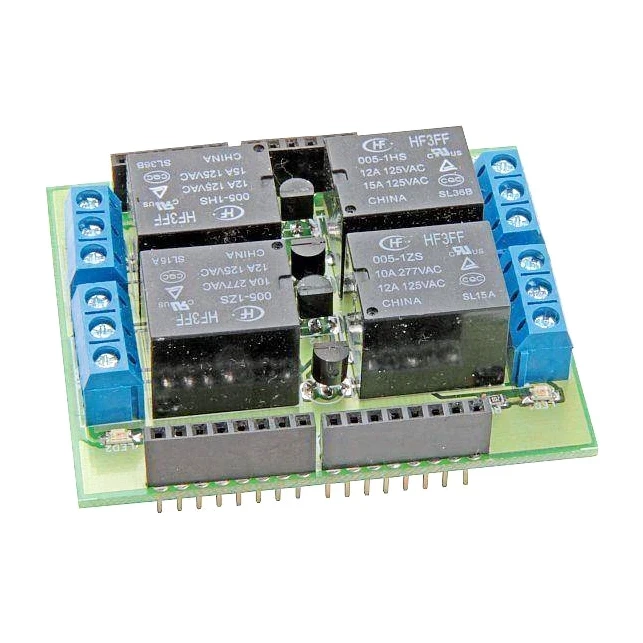

Każdy przekaźnik jest sterowany tranzystorem i ma osobną diodę LED sygnalizującą załączenie. Płytka ma złącza szpilkowe do montażu w AVTduino oraz gniazda umożliwiające dołączenie kolejnych modułów. Wersja B to zestaw KIT z płytką PCB, przekaźnikami, tranzystorami, diodami, elementami SMD, złączami ARK i listwami goldpin do samodzielnego montażu.
Karta techniczna
AVT1666
Moduł wykonawczy dla AVTduino i zgodnych płytek Arduino z czterema przekaźnikami, tranzystorowym sterowaniem cewek i sygnalizacją stanu każdego kanału.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ modułu | nakładka przekaźnikowa dla AVTduino i zgodnych płytek Arduino |
| Liczba kanałów | 4 niezależne przekaźniki |
| Sterowanie | tranzystory T1–T4, sygnały z portów PC2–PC5 |
| Sygnalizacja kanałów | LED1–LED4 informują o zadziałaniu przekaźnika |
| Sygnalizacja zasilania | dioda PWR |
| Przekaźniki | JQC3FF/005-1ZS lub zgodne |
| Obciążalność styków | do 10 A przy 230 V AC dla przekaźników z egzemplarza modelowego |
| Złącza wyjściowe | CON1–CON4, ARK3/500 |

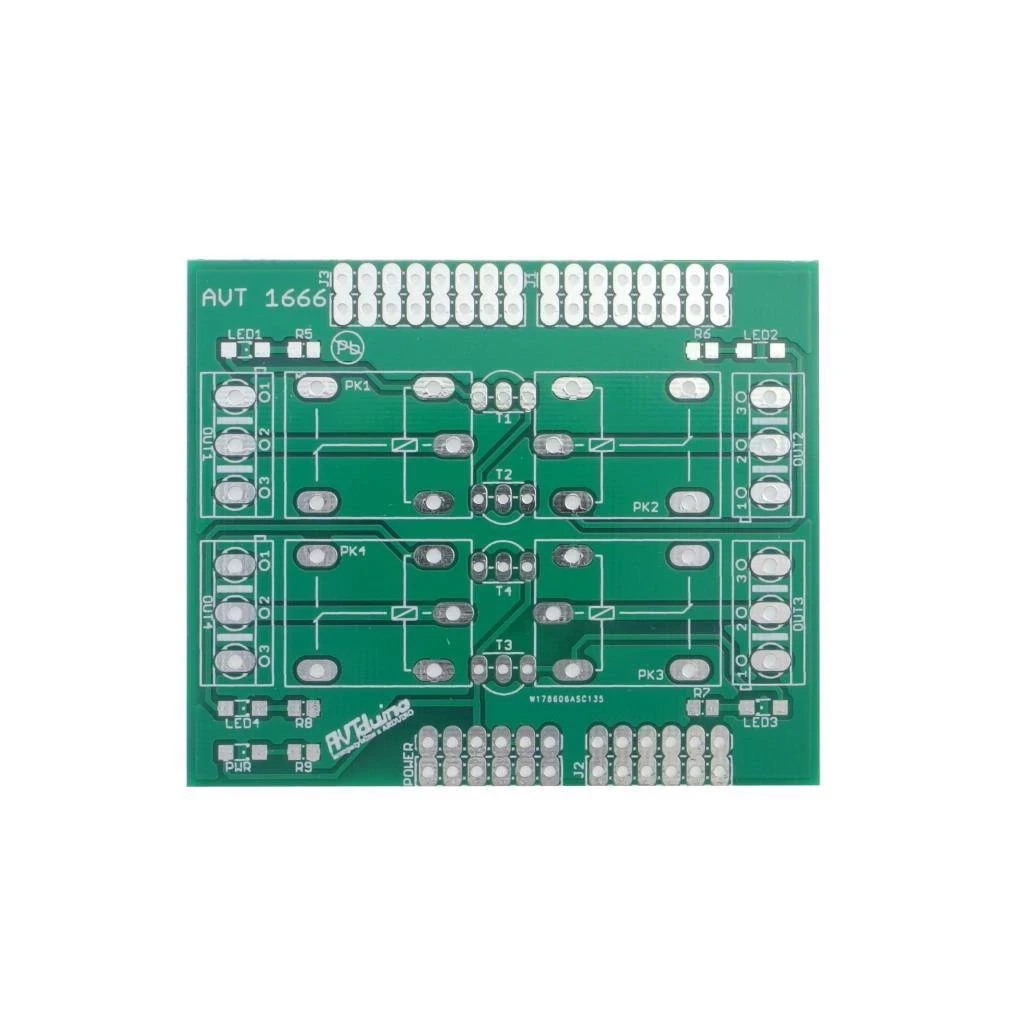

| Płytka PCB | 66×56 mm |
Wersja
AVT1666 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, przekaźniki JQC3FF/005-1ZS, tranzystory BC558, diody 1N4007, diody LED, rezystory SMD, złącza ARK3/500, listwy goldpin i gniazda goldpin do zbudowania 4-kanałowej nakładki przekaźnikowej.
Notes
AVT1666 jest nakładką do AVTduino oraz płytek zgodnych z Arduino. Złącza szpilkowe umożliwiają montaż modułu w płytce bazowej, a gniazda pozwalają dołączyć kolejne moduły rozszerzeń.
Przekaźniki są sterowane przez tranzystory T1–T4, a załączenie kanału sygnalizują diody LED1–LED4. Dioda PWR informuje o obecności napięcia zasilania.
Moduł przydaje się do sterowania lampami, wentylatorami, elektrozaworami, małymi pompami, zasilaniem urządzeń testowych i innymi odbiornikami, które wymagają wyjścia przekaźnikowego.
Przy sterowaniu obciążeniami indukcyjnymi albo sieciowymi trzeba dobrać zabezpieczenia, odstępy izolacyjne, przewody, obudowę i sposób prowadzenia masy zgodnie z docelowym zastosowaniem.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1666 B to zestaw KIT z płytką PCB i elementami do zlutowania modułu 4 przekaźników dla AVTduino i zgodnych płytek Arduino. Zawiera przekaźniki, tranzystory, diody, rezystory SMD, złącza ARK oraz listwy i gniazda goldpin.
Do sterowania odbiornikami z poziomu AVTduino lub płytki zgodnej z Arduino, na przykład oświetleniem, wentylatorami, elektrozaworami, pompami, zasilaniem układów testowych albo innymi urządzeniami wymagającymi wyjścia przekaźnikowego.
Moduł ma 4 niezależne kanały przekaźnikowe z osobną sygnalizacją LED dla każdego przekaźnika.
Nie. To nakładka wykonawcza do AVTduino i zgodnych płytek Arduino. Do pracy wymaga płytki bazowej oraz programu sterującego portami wyjściowymi.
Tak. AVT1666 jest zgodny z Arduino i AVTduino jako nakładka z 4 wyjściami przekaźnikowymi. Przed użyciem należy sprawdzić zgodność wyprowadzeń konkretnej płytki bazowej oraz przygotować program sterujący kanałami przekaźnikowymi.
Tak, jeśli zastosowane przekaźniki, obudowa, izolacja i przewody są dobrane do napięcia sieciowego. Takie podłączenia powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
