Moduł 2-kanałowy z przekaźnikami do sterowania urządzeniami z komputera

AVT MOD04 pozwala załączać i wyłączać dwa niezależne obwody z poziomu komputera, przez port USB. Elementami wyjściowymi są przekaźniki ze stykami przełącznymi, więc każdy kanał ma do dyspozycji trzy zaciski: NO, COM i NC. W stanie spoczynku obwód może być rozłączony albo załączony, zależnie od tego, do których zacisków go podłączono.

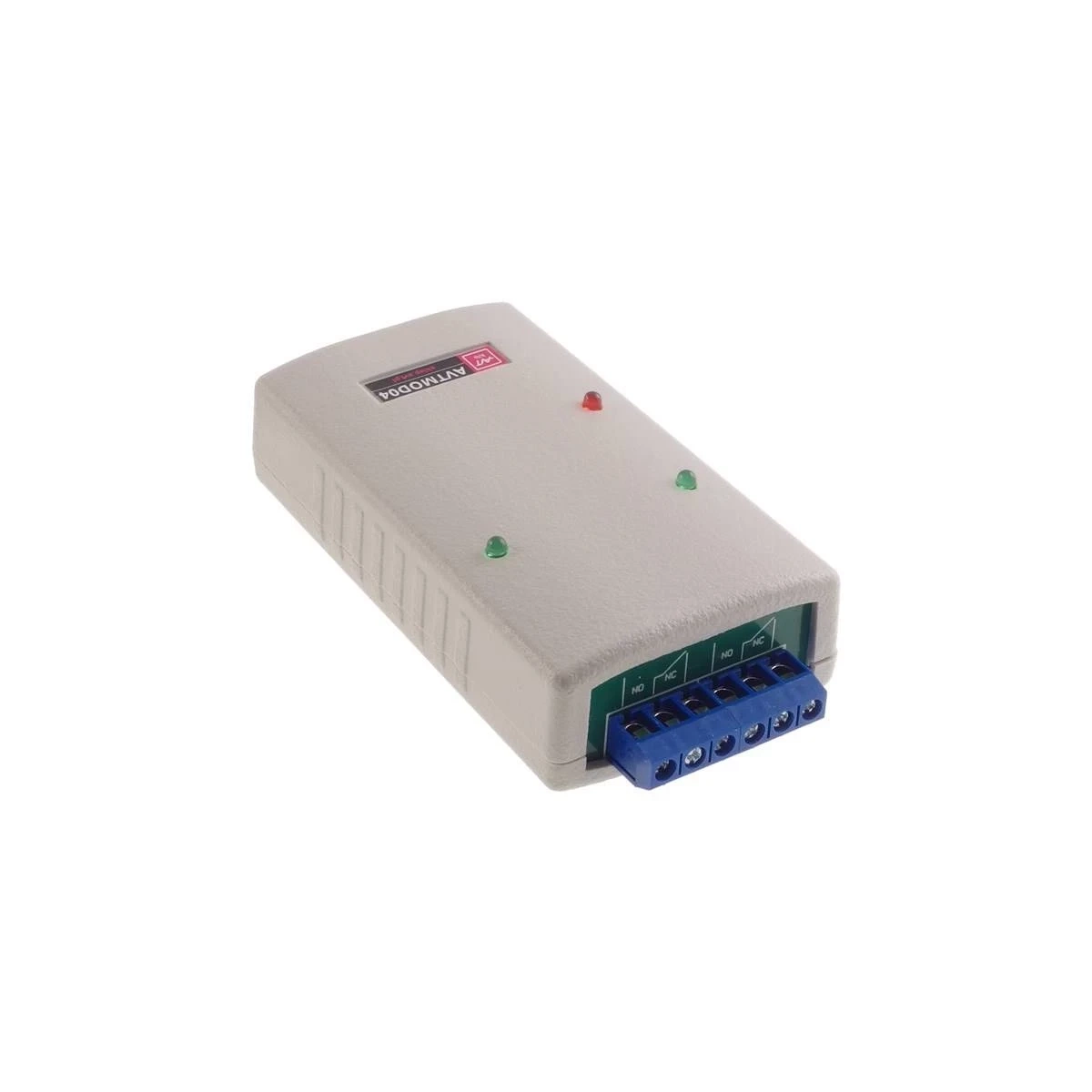

Moduł zasila się z portu USB i nie wymaga osobnego zasilacza. Pracuje w obudowie z trzema diodami sygnalizacyjnymi, gniazdem USB typu B po jednej stronie i sześciopozycyjnym złączem śrubowym po drugiej. Przewód USB jest w zestawie.

Specyfikacja techniczna

• liczba kanałów: 2
• elementy wyjściowe: przekaźniki ze stykami przełącznymi NO, COM, NC
• maksymalne obciążenie zestyków: 8 A przy 230 V
• interfejs: USB typu B, wirtualny port COM
• parametry transmisji: 9600 bit/s, 8 bitów danych, 1 bit stopu, bez parzystości
• sterowanie: pojedyncze znaki ASCII, od 0 do 5
• sygnalizacja: 3 diody LED
• złącze wyjściowe: śrubowe, 6 pozycji
• zasilanie: 5 V z portu USB
• oprogramowanie: aplikacja dla Windows z kodem źródłowym w Delphi

W zestawie

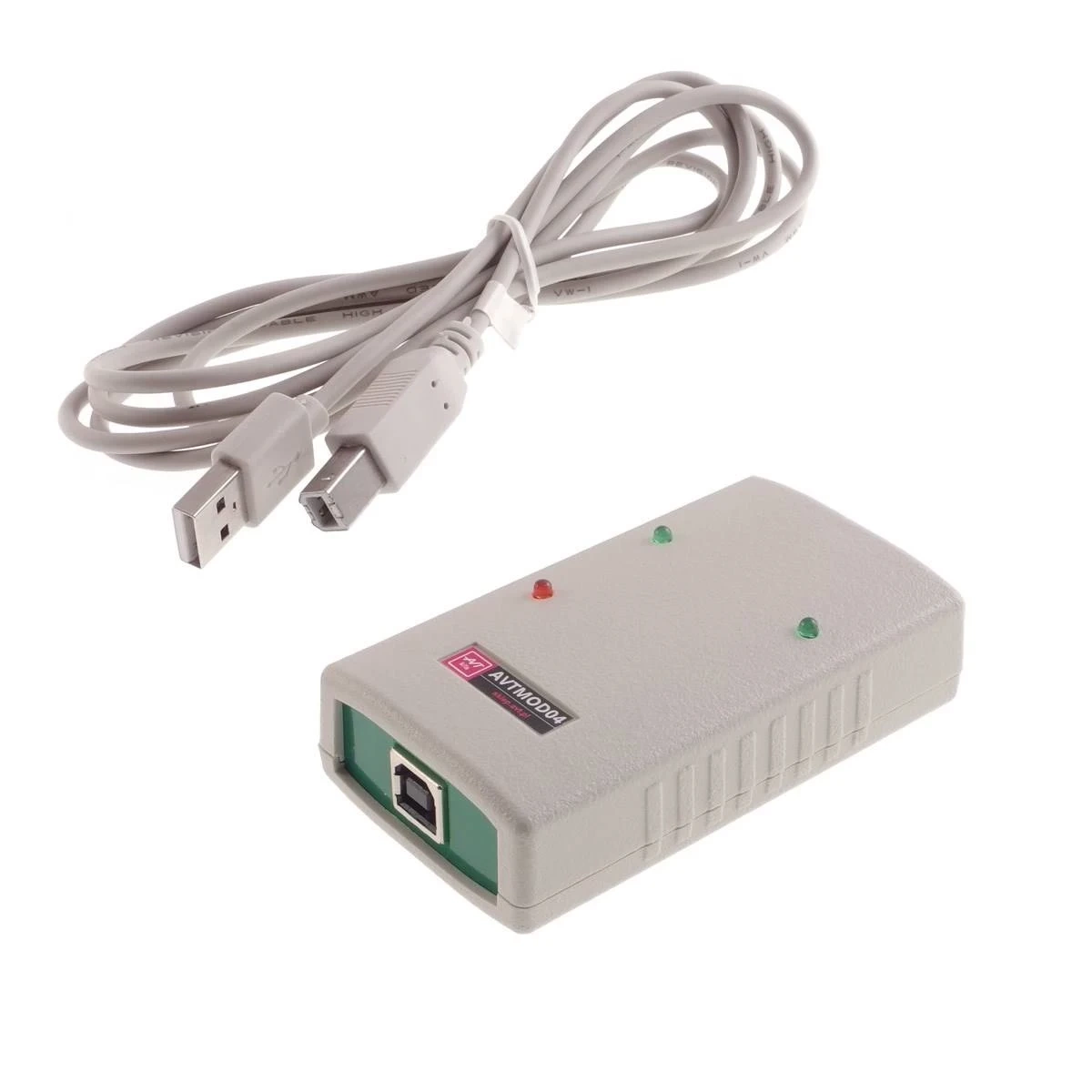

• moduł AVT MOD04 w obudowie
• przewód USB A-B

Sterowanie sześcioma znakami

Cały protokół mieści się w sześciu znakach. Znaki 0 i 1 wyłączają i włączają przekaźnik pierwszy, 3 i 4 robią to samo z drugim. Znaki 2 i 5 odczytują stan - moduł odpowiada jednym znakiem: 0 gdy przekaźnik jest wyłączony, 1 gdy włączony. Da się to obsłużyć z dowolnego terminala, wpisując cyfry z klawiatury.

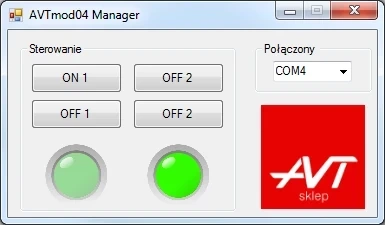

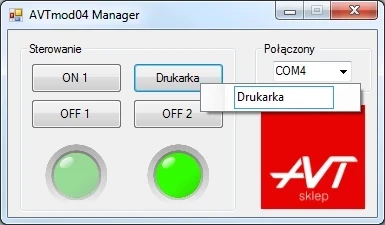

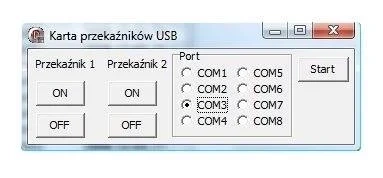

Prostota protokołu ma praktyczny skutek przy pisaniu własnego programu: nie trzeba parsować odpowiedzi ani składać ramek. Dołączona aplikacja dla Windows daje to samo pod przyciskami, a jej kod źródłowy pozwala ją przerobić pod własne potrzeby.

Co trzeba zrobić samodzielnie

Moduł jest zmontowany i uruchomiony. Do pracy wystarczy zainstalować sterownik wirtualnego portu COM, podłączyć przewód USB i doprowadzić sterowane obwody do złącza śrubowego. Jeśli obwód wykonawczy pracuje z napięciem sieciowym, podłączenie wymaga zachowania zasad bezpieczeństwa właściwych dla takich instalacji. Praca bez udziału człowieka wymaga własnego programu wysyłającego znaki sterujące.

Najnowszą wersję sterowników udostępnia producent układu FT232: ftdichip.com/drivers/vcp-drivers/ (przekierowanie na stronę zewnętrzną)
