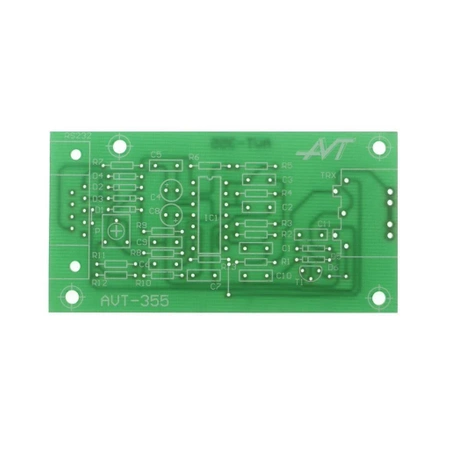

Modem radiowy do emisji cyfrowych - PCB do projektu AVT 355
- Płytka PCB AVT355 do budowy modemu radiowego między komputerem RS232 a transceiverem. Projekt dla krótkofalowców do emisji cyfrowych SSTV, FAX i Packet Radio, z układem TL064, filtrami aktywnymi i płytką 42×82 mm. Elementy osobno.

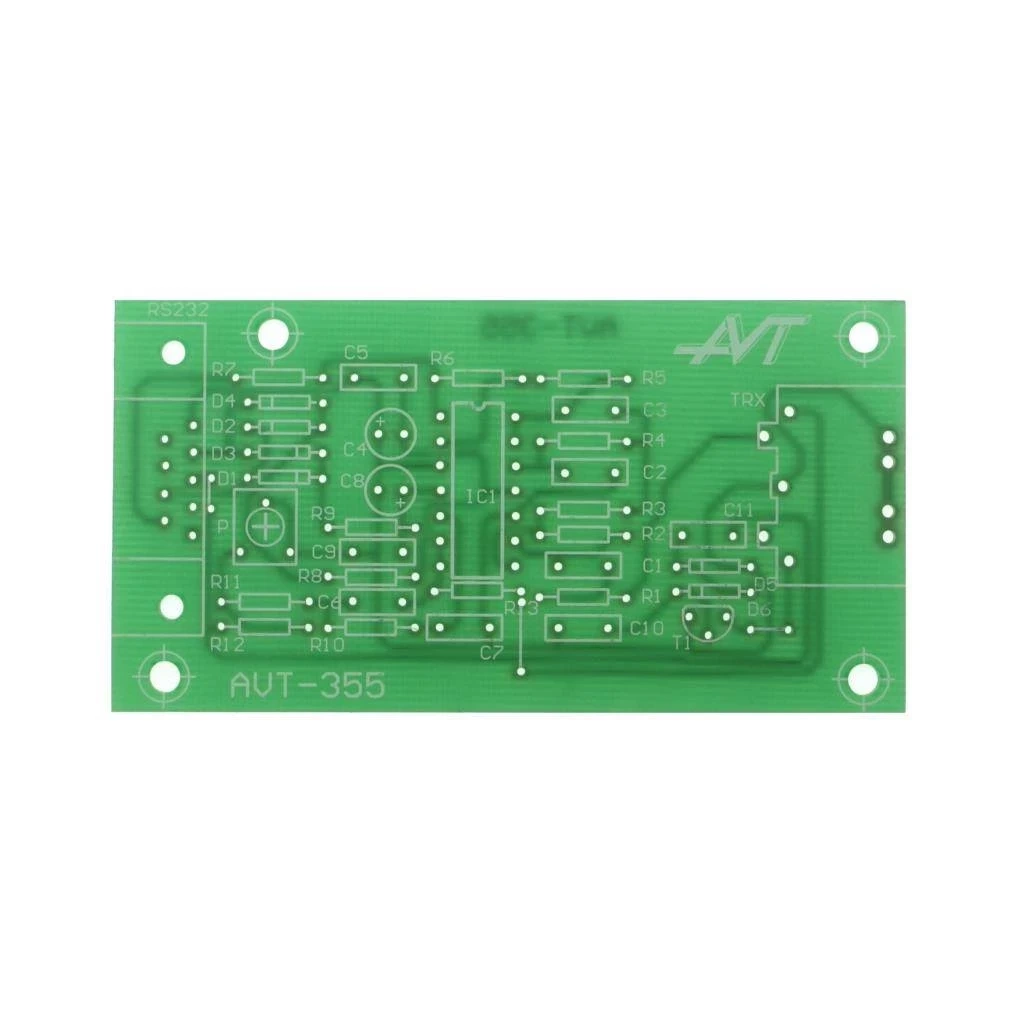

Modem radiowy do emisji cyfrowych – płytka PCB AVT355
Płytka drukowana do budowy modemu radiowego łączącego komputer RS232 z transceiverem.
Interfejs do cyfrowej łączności radiowej
AVT355 A to płytka PCB do wykonania modemu radiowego, który pełni rolę sprzęgu pomiędzy komputerem PC z portem RS232 a transceiverem krótkofalarskim. Układ umożliwia pracę z emisjami cyfrowymi, takimi jak SSTV, FAX i Packet Radio, przy użyciu odpowiedniego oprogramowania.
Modem wykorzystuje poczwórny wzmacniacz operacyjny TL064, filtry aktywne oraz tor formowania sygnału. Część odbiorcza przetwarza sygnał audio z wyjścia głośnikowego lub słuchawkowego odbiornika, a część nadawcza podaje uformowany sygnał na wejście mikrofonowe nadajnika.
Karta techniczna
AVT355
AVT355 to projekt modemu radiowego do współpracy komputera z portem RS232 i transceivera. Płytka pozwala zbudować tor odbiorczy, tor nadawczy oraz układ sterowania PTT.
| Kod projektu | AVT355 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | modem radiowy / interfejs komputer–transceiver |
| Zastosowanie | emisje cyfrowe krótkofalarskie, m.in. SSTV, FAX i Packet Radio |
| Interfejs komputera | RS232, złącze DB-9 |
| Interfejs radiowy | gniazdo DIN-5 lub przewody ekranowane do transceivera |
| Układ aktywny | TL064 |
| Zasilanie układu | z linii RTS i DTR portu RS232 |
| Tor odbiorczy | wejście audio z wyjścia głośnikowego lub słuchawkowego odbiornika |
| Minimalny poziom sygnału wejściowego | około 100 mVpp |
| Tor nadawczy | wyjście audio na wejście mikrofonowe nadajnika |
| Regulacja | P1 – ustawienie poziomu sygnału modulującego |
| Sterowanie PTT | z sygnału TXD przez układ z tranzystorem T1 |
| Wymiary płytki PCB | 42×82 mm |
Wersja
AVT355 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy modemu radiowego.
Wykaz elementów
- R1, R2, R10, R11, R12: 10 kΩ
- R3, R4: 1,5 kΩ
- R5: 1 kΩ
- R6: 560 kΩ
- R7, R8, R9, R13: 100 Ω
- P1: 1 kΩ, potencjometr montażowy
- C1, C5, C9, C10: 100 nF
- C2, C3: 22 nF
- C4, C8: 47 µF / 16 V
- C6, C7, C11: 4,7 nF
- D1, D2, D3, D4, D5, D6: 1N4148
- T1: BC547
- US1: TL064
- G1: DB-9
- G2: DIN-5
Notes
Modem wymaga poprawnego połączenia z portem RS232 oraz transceiverem. Do komputera przewidziano złącze DB-9, a do radia gniazdo DIN-5 lub przewody ekranowane zakończone odpowiednimi wtykami.
Część odbiorcza jest gotowa do pracy po poprawnym montażu. Poziom sygnału z odbiornika powinien wynosić co najmniej około 100 mVpp, co zwykle można uzyskać z wyjścia głośnikowego lub słuchawkowego.
Przy pracy nadawczej trzeba ustawić poziom sygnału modulującego potencjometrem P1, dopasowując go do czułości wejścia mikrofonowego zastosowanego nadajnika.
Uwaga: praca nadawcza w pasmach amatorskich wymaga odpowiednich uprawnień i poprawnego ustawienia poziomu modulacji. Przed podłączeniem do transceivera sprawdź zgodność wyprowadzeń, sposób sterowania PTT oraz wymagania wejścia mikrofonowego danego urządzenia.
Najczęściej zadawane pytania
AVT355 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować modem radiowy łączący komputer z portem RS232 i transceiver krótkofalarski do pracy z emisjami cyfrowymi.
Nie. Modem jest zasilany z linii RTS i DTR portu RS232 komputera.
Do pracy potrzebne jest oprogramowanie obsługujące wybraną emisję cyfrową, np. SSTV, FAX lub Packet Radio.
Przed podłączeniem trzeba sprawdzić wyprowadzenia, wejście mikrofonowe, wyjście audio oraz sposób sterowania PTT w konkretnym transceiverze.
