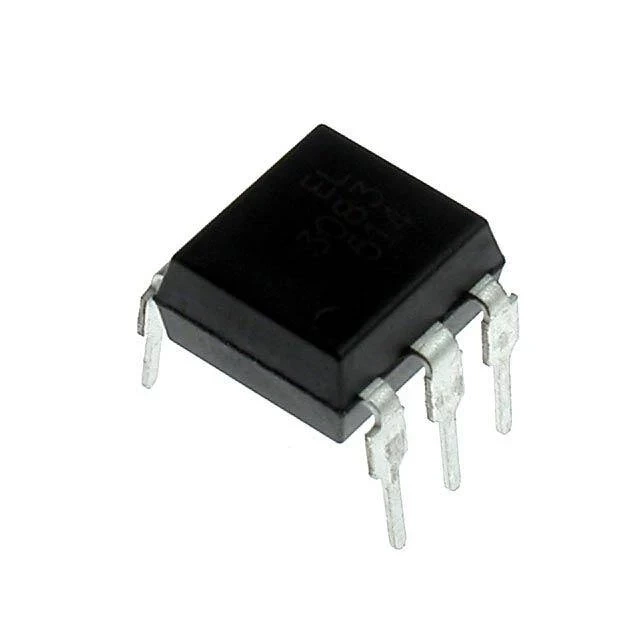

Optotriak MOC3052 do sterowania triakiem w obwodzie sieciowym

Układ oddziela galwanicznie stronę sterującą od obwodu sieciowego, wytrzymując napięcie izolacji 7,5 kV. Wyjście przewodzi do 600 V, a do wyzwolenia wystarczy prąd 10 mA płynący przez diodę wejściową — wartość osiągalna wprost z wyprowadzenia mikrokontrolera przez rezystor.

Układ nie ma wykrywania przejścia przez zero, więc załącza triak w chwili podania sygnału, w dowolnym punkcie okresu sieci. Pozwala to sterować mocą metodą fazową: im później w półfali nastąpi wyzwolenie, tym mniejsza moc trafia do odbiornika. Tak działają ściemniacze i regulatory obrotów.

Specyfikacja techniczna

• typ: optotriak, sterownik triaka
• napięcie blokowania wyjścia: 600 V
• prąd wyzwalania diody: 10 mA
• wykrywanie przejścia przez zero: nie
• napięcie izolacji: 7,5 kV
• obudowa: DIP-6
• montaż: przewlekany

Załączanie poza punktem zera oznacza skok prądu przy starcie, a więc zakłócenia przewodzone do sieci. Przy zwykłym włączaniu i wyłączaniu obciążenia właściwsza jest wersja z wykrywaniem przejścia przez zero.
