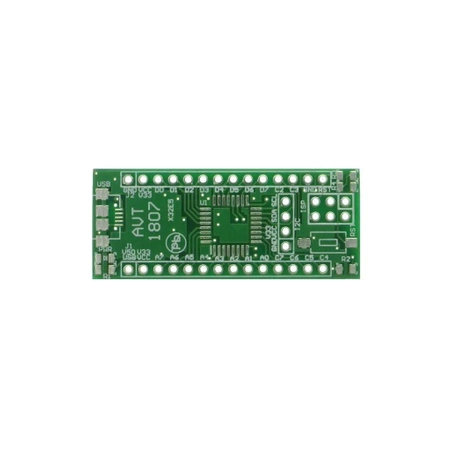

Minimoduł STK_XMega32E5 ATXmega32E5 - PCB do projektu AVT 1807
- Ułatwia prototypowanie z mikrokontrolerem ATXmega32E5, z kwarcem 16 MHz, zasilaniem 3,3 V, USB Micro, złączami J1/J2 i programowaniem PDI. Wersja A zawiera płytkę PCB.
Minimoduł STK_XMega32E5 – płytka ATXmega32E5 do prototypów AVT1807
Płytka pozwala zbudować kompaktowy moduł z mikrokontrolerem ATXmega32E5 do płytek stykowych i prototypowych.
XMEGA w niewielkim module 100 mils
AVT1807 pozwala zbudować minimoduł STK_XMega32E5 z mikrokontrolerem ATXmega32E5. To mała płytka bazowa z elementami niezbędnymi do poprawnej pracy procesora: zasilaniem 3,3 V, kwarcem 16 MHz, złączem USB Micro, przyciskiem reset i złączem programowania PDI.
Wszystkie wyprowadzenia mikrokontrolera są dostępne na złączach J1 i J2, co ułatwia montaż modułu w płytkach stykowych lub prototypowych. Moduł sprawdza się przy nauce rodziny XMEGA, testowaniu peryferiów, eksperymentach z logiką XCL i budowie niewielkich urządzeń mikroprocesorowych.
Karta techniczna
AVT1807
Minimoduł z mikrokontrolerem ATXmega32E5, zasilaniem 3,3 V, złączem USB Micro, wyprowadzeniami I/O i programowaniem PDI.
| Wersja | A – płytka PCB |
| Typ projektu | minimoduł mikrokontrolera XMEGA |
| Nazwa projektu | STK_XMega32E5 |
| Zastosowanie | prototypowanie, nauka rodziny XMEGA, testowanie peryferiów i budowa małych układów mikroprocesorowych |
| Mikrokontroler | ATXmega32E5 |
| Rodzina mikrokontrolera | AVR XMEGA E5 |
| Blok XCL | wbudowana logika programowalna do prostych funkcji logicznych |
| Taktowanie modułu | 16 MHz |
| Zasilanie modułu | 3,3 V z USB Micro albo zewnętrznego zasilania doprowadzonego do złączy modułu |
| Złącze USB | USB Micro |
| Wyprowadzenia I/O | wszystkie wyprowadzenia mikrokontrolera dostępne na złączach modułu |
| Interfejs I²C | dostępny po odpowiedniej konfiguracji mikrokontrolera |
| Programowanie | PDI przez złącze ISP |
| Przykładowy programator | AVRISP mkII w trybie PDI |
| Reset | przycisk resetu dostępny na module |
| Sygnalizacja | sygnalizacja zasilania modułu |
| Rozstaw złączy | 100 mils, wygodny do płytek stykowych i prototypowych |
| Rodzaj płytki | dwustronna płytka drukowana |
| Uruchomienie | po poprawnym montażu moduł nie wymaga strojenia |
| Wymiary płytki PCB | 46×19 mm |

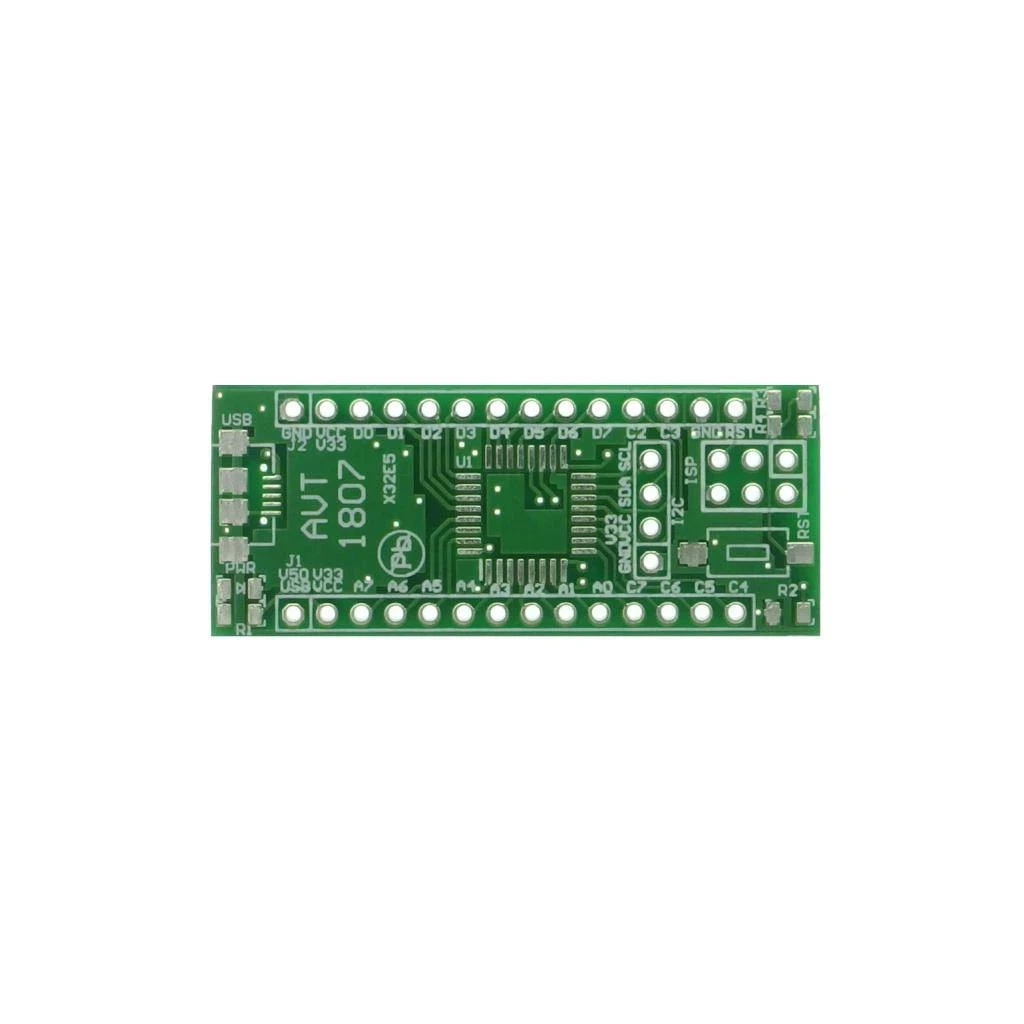

Wersja A – płytka PCB
AVT1807 A zawiera płytkę PCB do projektu minimodułu STK_XMega32E5. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3: 1 kΩ, SMD 0805
- R2, R4: 100 kΩ, SMD 0805
- C1, C2: 22 pF, SMD 0805
- C3, C4, C6: 10 µF, SMD 0805
- C5, C7: 0,1 µF, SMD 0805
- U1: ATXmega32E5, TQFP-32
- U2: LM1117-33, SOT-223
- ISP: złącze IDC6
- J1, J2: złącza SIP14
- I2C: złącze sygnałów I²C
- L1: dławik SMD 10 µH / 50 mA
- PWR: dioda LED SMD
- RST: mikroprzełącznik SMD
- USB: złącze USB Micro ESB228110100Z
- XT: kwarc 16 MHz, HC49S SMD
Notes
Moduł może być zasilany przez gniazdo USB Micro albo przez złącza J1/J2. Stabilizator U2 dostarcza napięcie 3,3 V do zasilania mikrokontrolera.
Programowanie odbywa się przez złącze ISP w trybie PDI. Po poprawnym montażu i wykryciu modułu w środowisku programującym można wgrać aplikację bez dodatkowego uruchamiania lub strojenia płytki.
Elementy są rozmieszczone po obu stronach płytki, dlatego przed lutowaniem warto sprawdzić kolejność montażu. Szczególnej staranności wymaga ATXmega32E5 w obudowie TQFP-32 oraz złącze USB Micro.
Uwaga: Mikrokontroler ATXmega32E5 pracuje z napięciem 3,3 V. Przed podłączeniem zewnętrznych modułów i programatora sprawdź poziomy logiczne, poprawność zasilania oraz brak zwarć przy stabilizatorze, złączu USB i obudowie TQFP-32.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To minimoduł z mikrokontrolerem ATXmega32E5 do prototypowania, nauki rodziny XMEGA i budowy małych układów mikroprocesorowych.
Projekt wykorzystuje mikrokontroler ATXmega32E5 w obudowie TQFP-32.
Mikrokontroler jest zasilany napięciem 3,3 V ze stabilizatora LM1117-33.
Moduł może być zasilany przez gniazdo USB Micro albo przez złącza J1/J2.
Programowanie odbywa się przez złącze ISP w trybie PDI, np. z użyciem programatora AVRISP mkII.
Tak. Interfejs I²C jest dostępny na złączu I2C po odpowiednim skonfigurowaniu mikrokontrolera.
Tak. Rozstaw złączy 100 mils umożliwia montaż modułu na płytkach stykowych i prototypowych.
Nie. Poprawnie zmontowany moduł nie wymaga uruchamiania ani strojenia i jest gotowy do programowania.
Nie. To wersja A, czyli sama płytka PCB. ATXmega32E5, LM1117-33, rezystory, kondensatory, dławik, diodę LED, mikroprzełącznik, złącze USB Micro, kwarc 16 MHz, złącza J1/J2, ISP, I2C i pozostałe elementy trzeba dobrać osobno według wykazu.
