Co zawiera wersja AVT1798 A?
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.

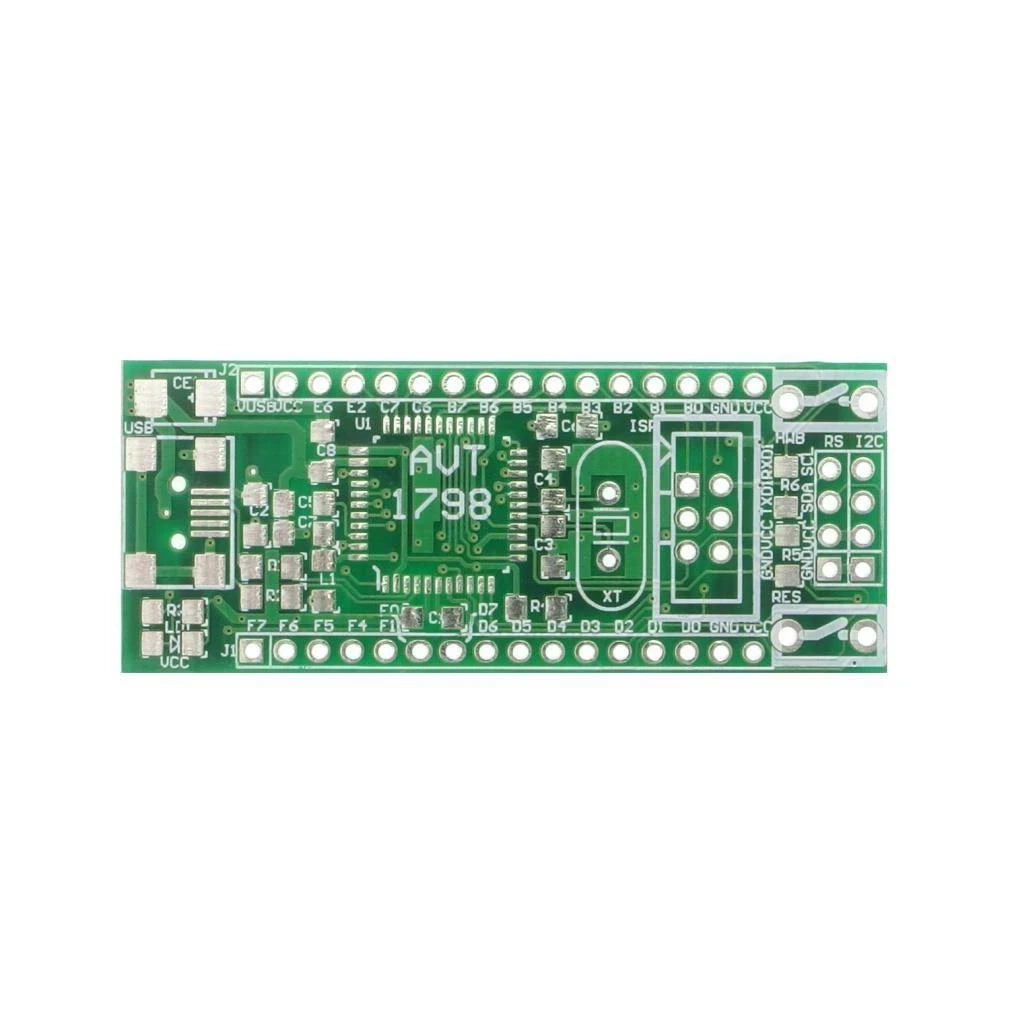

Minimoduł STK_Mega32USB ATmega32U4 - PCB do projektu AVT 1798
- Ułatwia budowę projektów USB z mikrokontrolerem ATmega32U4, z wbudowaną obsługą USB, złączami I/O, ISP, I2C/RS oraz programowaniem przez FLIP. Wersja A zawiera płytkę PCB.
Minimoduł STK_Mega32USB – płytka ATmega32U4 z USB AVT1798
Płytka pozwala zbudować kompaktowy moduł mikrokontrolera ATmega32U4 do projektów współpracujących z komputerem przez USB.
ATmega32U4 w niewielkim module USB
AVT1798 pozwala zbudować minimoduł STK_Mega32USB z mikrokontrolerem ATmega32U4AU. Układ ma sprzętową obsługę interfejsu USB, dlatego do komunikacji z komputerem nie wymaga dodatkowego konwertera USB-UART.
Na płytce przewidziano tylko elementy potrzebne do poprawnej pracy mikrokontrolera: tor USB, rezonator 16 MHz, filtrację zasilania, przyciski RESET i HWB oraz złącza wyprowadzające porty. Moduł sprawdza się jako baza do własnych urządzeń USB, prototypów, płytek stykowych i projektów, które mają być programowane albo obsługiwane bezpośrednio z komputera.
ATmega32U4 z USB mikrokontroler ze sprzętowym interfejsem USB upraszcza budowę urządzeń współpracujących z PC
Programowanie przez USB przyciski RESET i HWB umożliwiają wejście do bootloadera i ładowanie aplikacji przez FLIP
Płytka PCB 58×24 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów
Karta techniczna
AVT1798
Minimoduł z mikrokontrolerem ATmega32U4 i sprzętowym interfejsem USB, przeznaczony do prototypowania urządzeń komunikujących się bezpośrednio z komputerem.
| Wersja | A – płytka PCB |
| Typ projektu | minimoduł mikrokontrolera z USB |
| Nazwa projektu | STK_Mega32USB |
| Zastosowanie | prototypy USB, płytki stykowe, własne urządzenia mikroprocesorowe i komunikacja z komputerem |
| Mikrokontroler | ATmega32U4 |
| Interfejs USB | sprzętowy USB mikrokontrolera, bez dodatkowego konwertera USB-UART |
| Złącze USB | mini USB |
| Taktowanie | 16 MHz |
| Zasilanie | z USB albo zewnętrzne 5 V |
| Główne wyprowadzenia I/O | wszystkie porty mikrokontrolera wyprowadzone na złącza modułu |
| Interfejsy użytkowe | I²C, RS/UART oraz ISP |
| Programowanie | przez USB z bootloaderem albo przez złącze ISP |
| Obsługa bootloadera | przyciski RESET i HWB do wejścia w tryb bootloadera |
| Narzędzia programowe | AVRStudio albo FLIP |
| Możliwa zgodność z Arduino Leonardo | tak, po zastosowaniu odpowiedniego bootloadera i konfiguracji mikrokontrolera |
| Rozstaw złączy | 100 mils, wygodny do płytek prototypowych i stykowych |
| Rodzaj płytki | dwustronna płytka drukowana |
| Wymiary płytki PCB | 58×24 mm |
Wersja A – płytka PCB
AVT1798 A zawiera płytkę PCB do projektu minimodułu STK_Mega32USB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 22 Ω, SMD 1206
- R3, R5, R6: 1 kΩ, SMD 1206
- R4: 10 kΩ, SMD 1206
- C1, C2, C5…C8: 1 µF, SMD 1206
- C3, C4: 22 pF, SMD 1206
- CE1: 22 µF / 6 V, SMD B
- U1: ATmega32U4AU, VQFP44
- HWB, RES: mikroprzełączniki 6×3 mm
- I2C, RS: złącza SIP4
- ISP: złącze IDC6
- J1, J2: złącza SIP16
- L1: 10 µH / 250 mA, SMD 1206
- LD1: dioda LED SMD 1206
- USB: złącze mini USB, SMD
- XT: kwarc 16 MHz, niski HC49U
Notes
Przy zasilaniu z USB trzeba zewrzeć piny 1-2 złącza J2, aby połączyć VUSB z VCC. Przy zasilaniu zewnętrznym 5 V napięcie należy doprowadzić do J2-2, pozostawiając VUSB niepodłączone.
Przycisk HWB służy do wejścia w bootloader po resecie, jeżeli taka opcja została ustawiona w fuse-bitach. Złącze ISP umożliwia zmianę bootloadera albo klasyczne programowanie mikrokontrolera.
Po wgraniu bootloadera Caterina-Leonardo i odpowiednim ustawieniu fuse-bitów moduł może pracować w trybie zgodnym z Arduino Leonardo, z mapowaniem pinów opisanym na schemacie.
Uwaga: ATmega32U4AU w obudowie VQFP44 i złącze mini USB SMD wymagają precyzyjnego montażu. Przed podłączeniem do komputera sprawdź zwarcia na liniach VUSB, VCC, D+ i D− oraz poprawność zasilania.
Najczęściej zadawane pytania
Do czego służy AVT1798?
To minimoduł z mikrokontrolerem ATmega32U4 do projektów współpracujących z komputerem przez USB.
Jaki mikrokontroler zastosowano?
Projekt wykorzystuje ATmega32U4AU w obudowie VQFP44, czyli mikrokontroler z wbudowaną obsługą USB.
Czy moduł wymaga konwertera USB-UART?
Nie. ATmega32U4 ma sprzętowy interfejs USB, więc moduł komunikuje się z komputerem bez dodatkowego konwertera USB/RS.
Jak można zasilać moduł?
Moduł można zasilać z gniazda USB albo zewnętrznym napięciem 5 V doprowadzonym do złącza J2.
Do czego służy złącze ISP?
Złącze ISP służy do zmiany bootloadera albo do programowania mikrokontrolera klasycznym programatorem.
Do czego służy przycisk HWB?
HWB umożliwia uruchomienie wbudowanego bootloadera po resecie, jeżeli odpowiednia opcja została ustawiona w fuse-bitach.
Czy moduł można programować przez USB?
Tak. Po poprawnym uruchomieniu bootloadera można ładować pliki aplikacji przez USB z użyciem AVRStudio albo FLIP.
Czy można użyć go jak Arduino Leonardo?
Tak, po wgraniu bootloadera Caterina-Leonardo i ustawieniu fuse-bitów zgodnie z konfiguracją Arduino Leonardo.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A, czyli sama płytka PCB. ATmega32U4AU, rezystory, kondensatory, dławik, diodę LED, złącze mini USB, kwarc 16 MHz, mikroprzełączniki, złącza SIP i IDC oraz pozostałe elementy trzeba dobrać osobno według wykazu.
