Miniaturowy zasilacz uniwersalny z LM317 - zlutowany KIT AVT 1066
- AVT1066 to zlutowany układ zasilacza stabilizowanego z regulacją 1,25…25 V. Wersja C wymaga montażu w obudowie, urządzeniu lub własnym projekcie.
Miniaturowy zasilacz uniwersalny z LM317 - zlutowany AVT1066
Zlutowany układ małego zasilacza stabilizowanego do montażu w obudowie, urządzeniu lub własnym projekcie.
Zlutowany zasilacz stabilizowany do integracji z urządzeniem

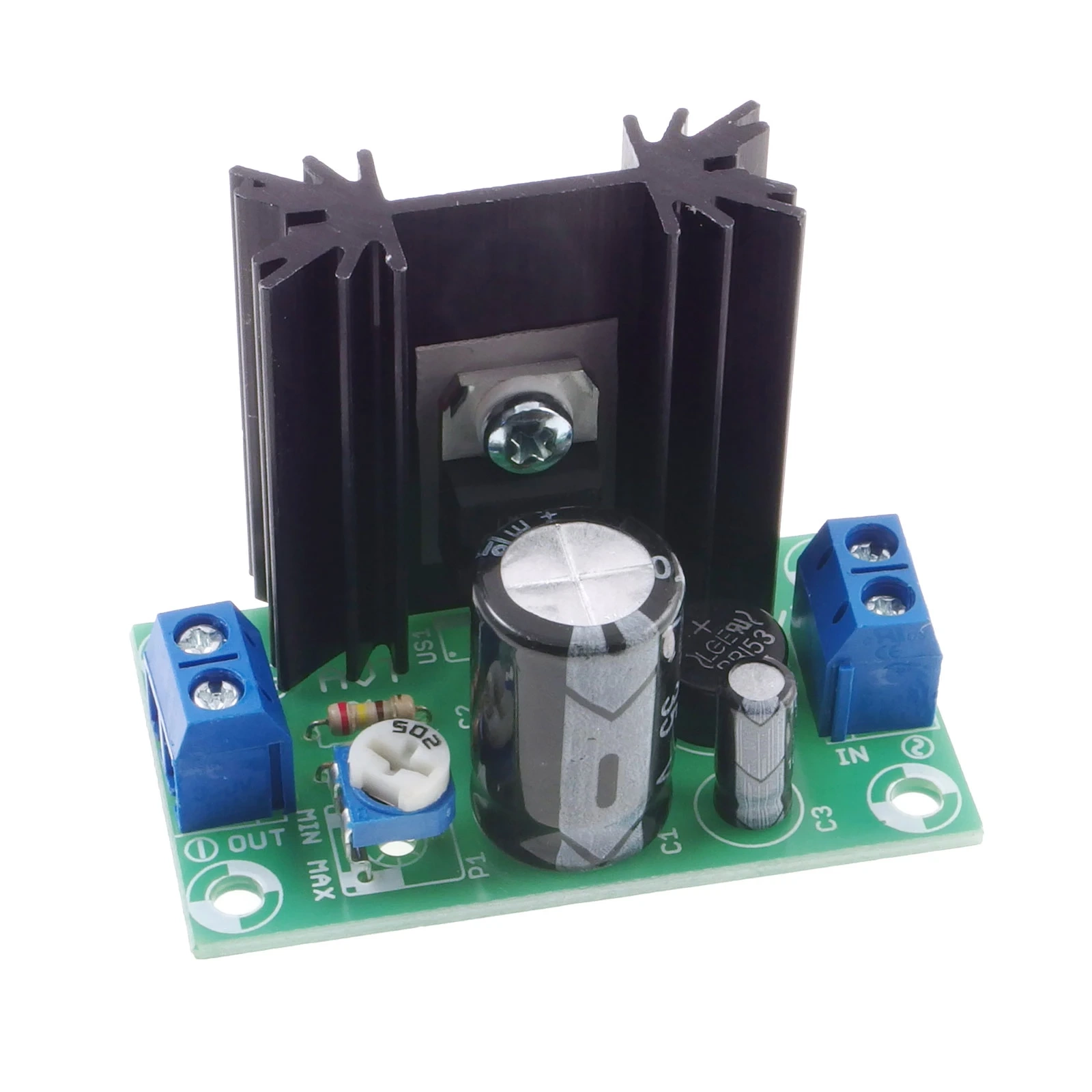

AVT1066 to zlutowany układ zasilacza stabilizowanego z regulatorem LM317. Może być zasilany napięciem 5…20 VAC lub 5…30 VDC, a napięcie wyjściowe można regulować w zakresie 1,25…25 V.
Sprawdza się jako pomocniczy moduł zasilający do urządzeń, prototypów i konstrukcji warsztatowych. Wersja C wymaga montażu w odpowiedniej obudowie lub docelowym urządzeniu oraz zapewnienia właściwego chłodzenia stabilizatora.
Karta techniczna
AVT1066
Zlutowany zasilacz stabilizowany z regulatorem LM317, prostownikiem wejściowym i regulacją napięcia wyjściowego.
| Wersja | C – zlutowany układ |
| Funkcja | regulowany zasilacz stabilizowany |
| Stabilizator | LM317 |
| Napięcie wejściowe | 5…20 VAC lub 5…30 VDC |
| Zakres napięcia wyjściowego | 1,25…25 V |
| Maksymalny prąd | 1 A; do 1,5 A przy zastosowaniu większego radiatora |
| Funkcje układu | prostownik wejściowy, stabilizacja napięcia, zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe |
| Płytka PCB | 50×30 mm |
Wersja C – zlutowany układ
AVT1066 C to zlutowany układ zasilacza stabilizowanego. Nie jest samodzielnym gotowym urządzeniem; wymaga montażu w odpowiedniej obudowie, podłączenia do źródła zasilania oraz zapewnienia chłodzenia stabilizatora w zależności od obciążenia.
Notes
Bez radiatora stabilizator może rozpraszać tylko ograniczoną moc, dlatego przy większym prądzie wyjściowym konieczne jest skuteczne odprowadzanie ciepła.
Dla prądów rzędu 0,5…0,7 A potrzebny jest radiator dostarczany z zestawem lub odpowiednio dobrany radiator zastępczy. Przy większych prądach i małym napięciu wyjściowym moc strat w LM317 szybko rośnie.
Aby uzyskać regulację od 1,25 V, w miejscu R2 można zastosować zworę. W miejsce potencjometru montażowego P1 można zastosować potencjometr podłączony krótkimi przewodami albo przełącznik z dobranymi rezystorami.
Uwaga: Do zasilania z transformatora sieciowego należy stosować bezpieczne, obudowane rozwiązanie. Nie używać nieosłoniętych transformatorów sieciowych bez odpowiednich kwalifikacji i zabezpieczeń.
Najczęściej zadawane pytania
Nie. Wersja C to zlutowany układ do montażu w obudowie, urządzeniu lub własnym projekcie. Wymaga prawidłowego podłączenia i zapewnienia odpowiedniego chłodzenia stabilizatora.
Do budowy małego zasilacza stabilizowanego z regulowanym napięciem wyjściowym, przydatnego w warsztacie, prototypach i prostych urządzeniach elektronicznych.
Przy małych prądach może pracować z ograniczoną mocą strat, ale dla większego prądu wyjściowego stabilizator LM317 wymaga radiatora dobranego do obciążenia i różnicy napięć.
