Miniaturowy zasilacz uniwersalny z LM317 - PCB do projektu AVT 1066
- AVT1066 pozwala zbudować mały zasilacz stabilizowany z regulacją napięcia 1,25…25 V. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Miniaturowy zasilacz uniwersalny z LM317 - regulowany zasilacz stabilizowany AVT1066
Pozwala zbudować niewielki zasilacz stabilizowany z regulowanym napięciem wyjściowym do pracy z układami elektronicznymi.
Regulowany zasilacz stabilizowany na LM317
AVT1066 umożliwia wykonanie małego zasilacza stabilizowanego z popularnym regulatorem LM317. Układ może być zasilany napięciem 5…20 VAC lub 5…30 VDC, a napięcie wyjściowe można regulować w zakresie 1,25…25 V.
Sprawdza się jako pomocniczy moduł zasilający do warsztatu, prototypów, prostych urządzeń elektronicznych i układów wymagających stabilizowanego napięcia. Prostownik wejściowy ułatwia zasilanie z transformatora, a zabezpieczenia LM317 chronią stabilizator przed przeciążeniem i zwarciem.
Karta techniczna
AVT1066
Miniaturowy zasilacz stabilizowany z regulatorem LM317, prostownikiem wejściowym i regulacją napięcia wyjściowego.
| Wersja | A – płytka drukowana PCB |
| Funkcja | regulowany zasilacz stabilizowany |
| Stabilizator | LM317 |
| Napięcie wejściowe | 5…20 VAC lub 5…30 VDC |
| Zakres napięcia wyjściowego | 1,25…25 V |
| Maksymalny prąd | 1 A; do 1,5 A przy zastosowaniu większego radiatora |
| Funkcje układu | prostownik wejściowy, stabilizacja napięcia, zabezpieczenie przeciwprzeciążeniowe i przeciwzwarciowe |
| Płytka PCB | 50×30 mm |
Wersja A – płytka PCB i wykaz elementów

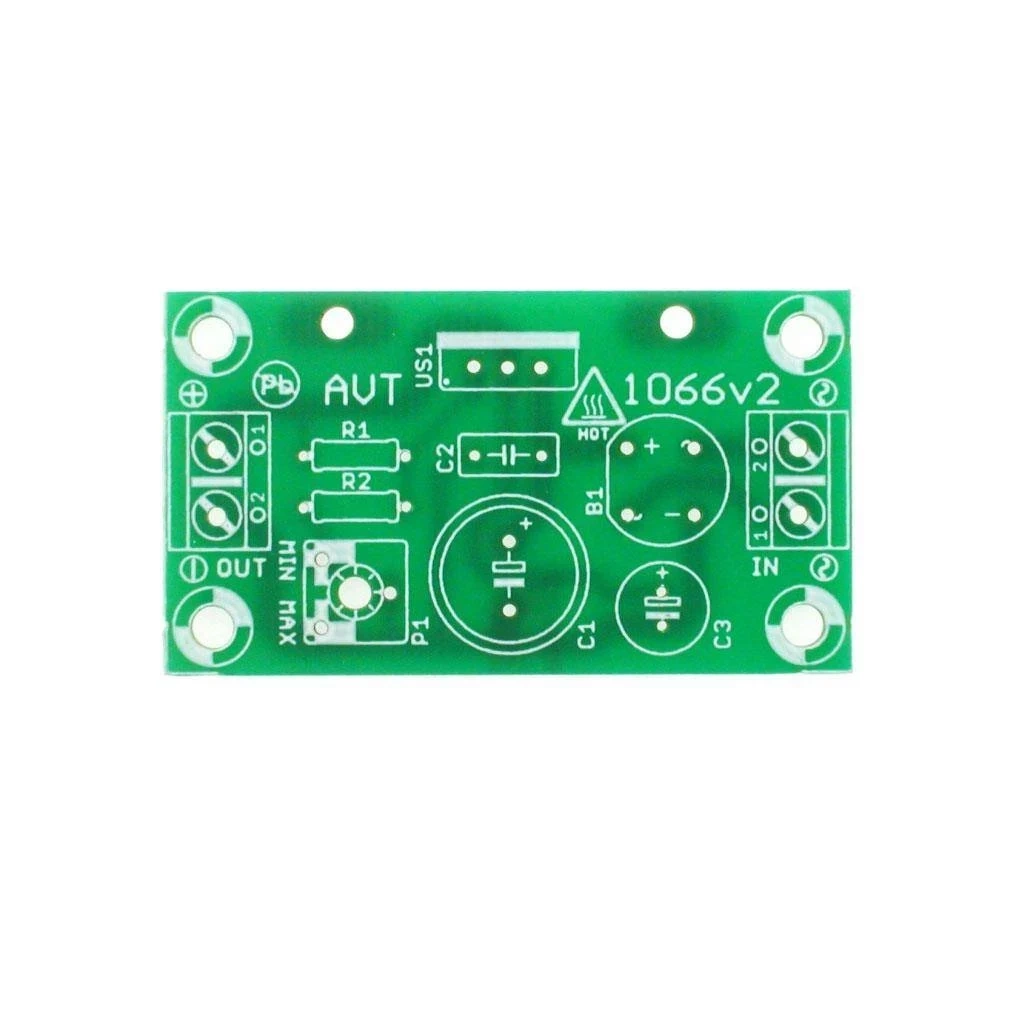

AVT1066 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
| R1 | 240 Ω |
| R2 | 470 Ω |
| P1 | potencjometr montażowy 5 kΩ |
| C1 | 1000 µF |
| C2 | 100 nF |
| C3 | 47 µF |
| US1 | LM317 |
| B1 | mostek prostowniczy 1 A / 50 V |
| IN, OUT | złącza śrubowe 2-pin |
| Pozostałe | radiator + elementy montażowe |
Notes
Bez radiatora stabilizator może rozpraszać tylko ograniczoną moc, dlatego przy większym prądzie wyjściowym konieczne jest skuteczne odprowadzanie ciepła.
Dla prądów rzędu 0,5…0,7 A potrzebny jest radiator dostarczany z zestawem lub odpowiednio dobrany radiator zastępczy. Przy większych prądach i małym napięciu wyjściowym moc strat w LM317 szybko rośnie.
Aby uzyskać regulację od 1,25 V, w miejscu R2 można zastosować zworę. W miejsce potencjometru montażowego P1 można zastosować potencjometr podłączony krótkimi przewodami albo przełącznik z dobranymi rezystorami.
Uwaga: Do zasilania z transformatora sieciowego należy stosować bezpieczne, obudowane rozwiązanie. Nie używać nieosłoniętych transformatorów sieciowych bez odpowiednich kwalifikacji i zabezpieczeń.
Najczęściej zadawane pytania
Nie. Wersja A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu. Jeśli chcesz otrzymać komplet do lutowania, wybierz wersję B – zestaw KIT z płytką PCB i elementami do samodzielnego montażu.
Do budowy małego zasilacza stabilizowanego z regulowanym napięciem wyjściowym, przydatnego w warsztacie, prototypach i prostych urządzeniach elektronicznych.
Przy małych prądach może pracować z ograniczoną mocą strat, ale dla większego prądu wyjściowego stabilizator LM317 wymaga radiatora dobranego do obciążenia i różnicy napięć.
