Miniaturowy wzmacniacz stereo 2x6W - zlutowany KIT AVT 1723
- Miniaturowy wzmacniacz stereo AVT1723 z układem TDA1519, mocą 2×6 W przy 4 Ω i zasilaniem 6–16 VDC. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie audio.
Miniaturowy wzmacniacz stereo 2×6 W – zlutowany AVT1723
Zlutowany układ kompaktowego wzmacniacza stereo z TDA1519, mocą 2×6 W i zasilaniem 6–16 VDC.
Miniaturowy wzmacniacz mocy do małych systemów audio
AVT1723 to pełnowartościowy, stereofoniczny wzmacniacz mocy w niewielkim formacie. Układ bazuje na scalonym wzmacniaczu TDA1519 i osiąga moc 2×6 W przy obciążeniu 4 Ω.
Zlutowana wersja ułatwia wykorzystanie wzmacniacza jako modułu końcówki mocy w obudowie lub własnym urządzeniu audio. Zasilanie 6–16 VDC, kompaktowy format i zabezpieczenia przeciwzwarciowe oraz termiczne sprawdzają się w małych urządzeniach nagłaśniających, zestawach komputerowych i prostych systemach audio stereo.
Karta techniczna
AVT1723
AVT1723 to miniaturowy wzmacniacz stereo z układem TDA1519, przeznaczony do małych aplikacji audio i urządzeń nagłaśniających.
| Kod projektu | AVT1723 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | miniaturowy wzmacniacz stereo |
| Układ scalony | TDA1519 |
| Moc wyjściowa | 2×6 W przy 4 Ω |
| Zasilanie | 6–16 VDC |
| Wejścia audio | INR, GND, INL |

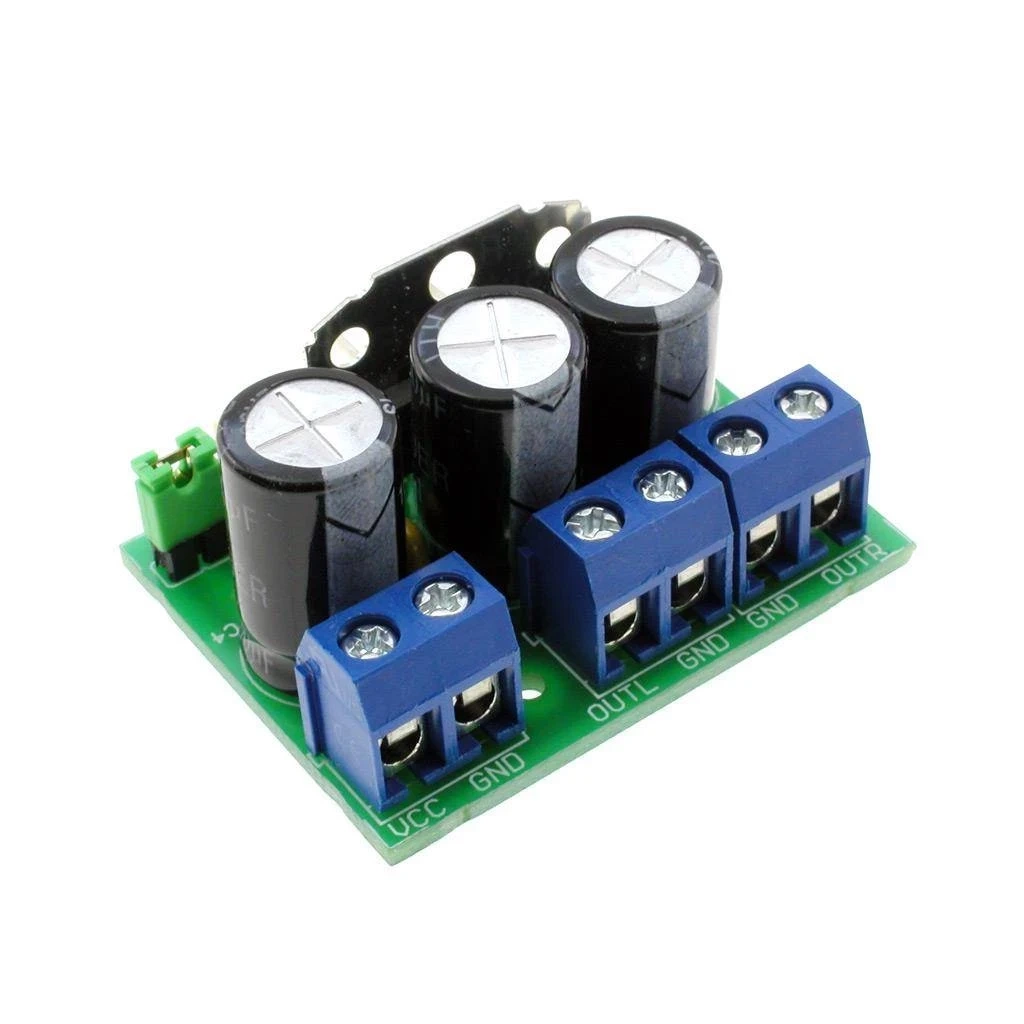

| Wyjścia audio | OUTL, GND, OUTR |
| Funkcja STB | włączanie i wyłączanie wzmacniacza zworką |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Wymiary modułu | 30×38 mm |
Wersja
AVT1723 C – zlutowany układ. Wersja zawiera zmontowany miniaturowy wzmacniacz stereo 2×6 W, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes

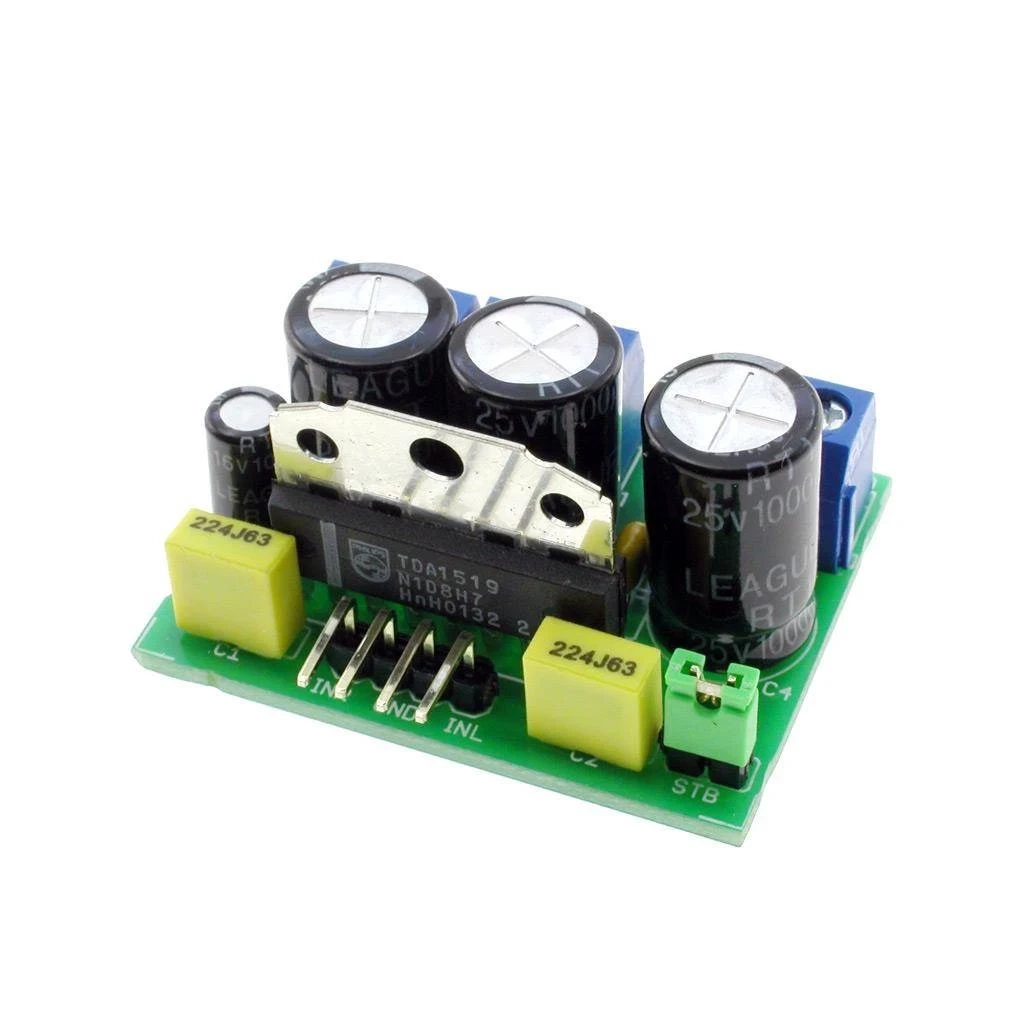

Sygnał wejściowy jest podawany przez kondensatory C1 i C2, które blokują składową stałą przed wejściem końcówki mocy.
Kondensatory C4 i C5 filtrują zasilanie, dlatego dla stabilnej pracy wzmacniacza warto stosować zasilacz o odpowiedniej wydajności prądowej i niskich zakłóceniach.
Zworka STB pozwala włączać i wyłączać wzmacniacz pozostający pod napięciem, bez stosowania wyłącznika o dużej obciążalności prądowej.
Najczęściej zadawane pytania
AVT1723 C to zlutowany układ wzmacniacza stereo. Wymaga podłączenia zasilania 6–16 VDC, wejścia audio, głośników oraz montażu w obudowie lub własnym urządzeniu.
Układ pracuje z pojedynczym napięciem 6–16 VDC. Dla stabilnej pracy warto zastosować zasilacz o odpowiedniej wydajności prądowej, szczególnie przy pracy z większą głośnością.
Moc 2×6 W podawana jest dla obciążenia 4 Ω. Przy doborze głośników trzeba uwzględnić impedancję, moc oraz możliwości zastosowanego zasilacza.
Zworka STB pozwala włączać i wyłączać wzmacniacz pozostający pod napięciem. W gotowym urządzeniu można zastąpić ją przełącznikiem lub sterowaniem elektronicznym.
Układ nadaje się do własnych urządzeń nagłaśniających, małych systemów audio, wzmacniacza mocy do komputera lub jako zamiennik uszkodzonej końcówki mocy w prostym urządzeniu.
Warto sprawdzić poprawność zasilania, brak zwarć na wyjściach i właściwe podłączenie głośników. Układ ma zabezpieczenia termiczne i przeciwzwarciowe, ale prawidłowe obciążenie oraz stabilne zasilanie nadal decydują o niezawodnej pracy.
