Miniaturowy wzmacniacz stereo 2x6W - PCB do projektu AVT 1723
- Miniaturowy wzmacniacz stereo AVT1723 z układem TDA1519, mocą 2×6 W przy 4 Ω i zasilaniem 6–16 VDC. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

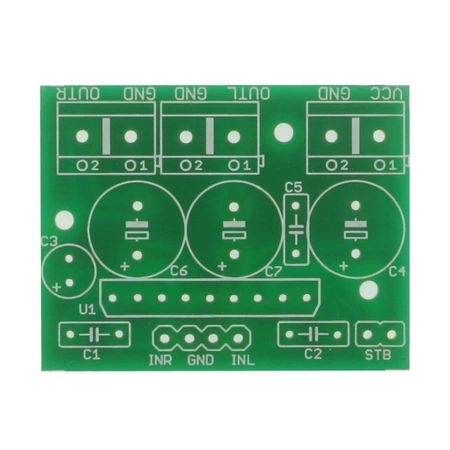

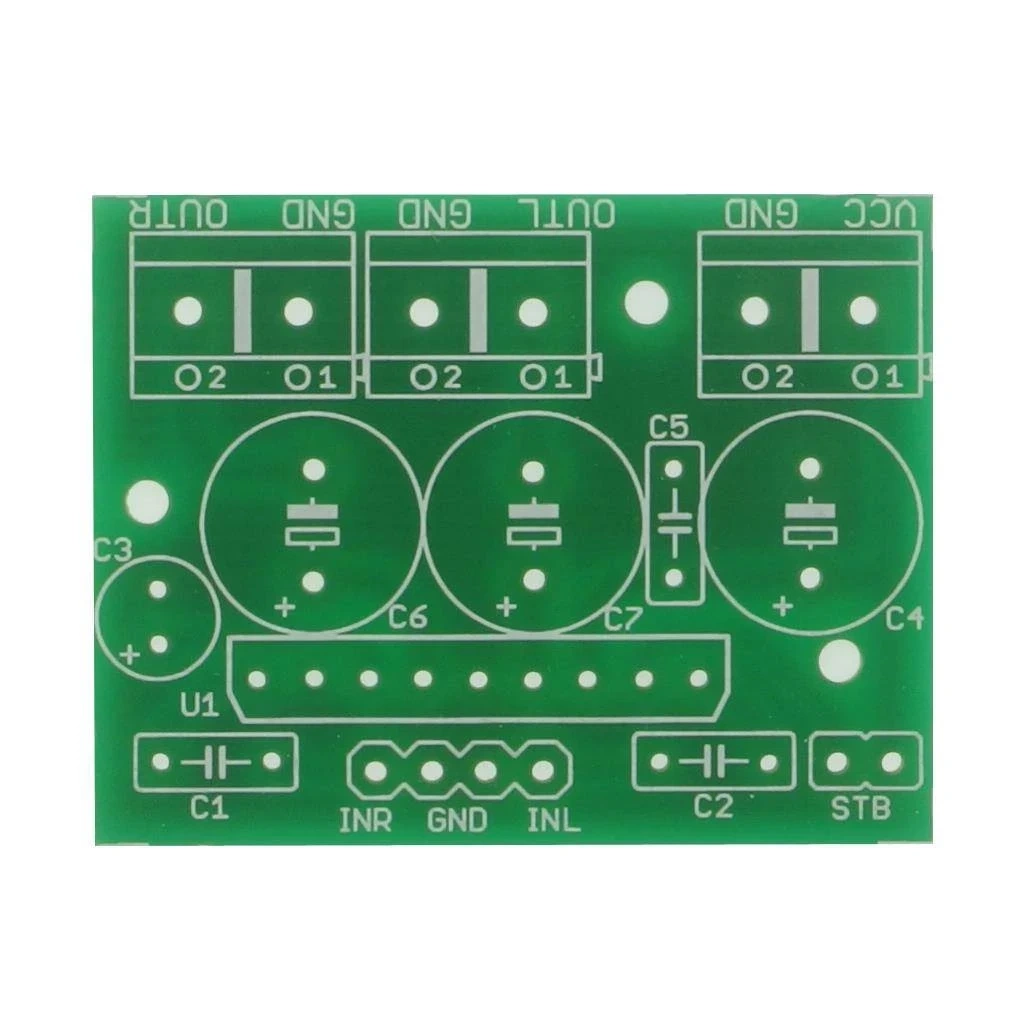

Miniaturowy wzmacniacz stereo 2×6 W – płytka PCB AVT1723
Płytka drukowana do budowy kompaktowego wzmacniacza stereo z układem TDA1519, mocą 2×6 W i zasilaniem 6–16 VDC.
Miniaturowy wzmacniacz mocy do małych systemów audio
AVT1723 pozwala zbudować pełnowartościowy, stereofoniczny wzmacniacz mocy w niewielkim formacie. Układ bazuje na scalonym wzmacniaczu TDA1519 i osiąga moc 2×6 W przy obciążeniu 4 Ω.
Zasilanie pojedynczym napięciem 6–16 VDC, kompaktowa płytka i zabezpieczenia przeciwzwarciowe oraz termiczne ułatwiają wykorzystanie projektu w małych urządzeniach nagłaśniających, jako końcówki mocy do komputera albo zamiennika uszkodzonego wzmacniacza w urządzeniu fabrycznym.
Karta techniczna
AVT1723
AVT1723 to miniaturowy wzmacniacz stereo z układem TDA1519, przeznaczony do małych aplikacji audio i urządzeń nagłaśniających.
| Kod projektu | AVT1723 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | miniaturowy wzmacniacz stereo |
| Układ scalony | TDA1519 |
| Moc wyjściowa | 2×6 W przy 4 Ω |
| Zasilanie | 6–16 VDC |
| Wejścia audio | INR, GND, INL |
| Wyjścia audio | OUTL, GND, OUTR |
| Funkcja STB | włączanie i wyłączanie wzmacniacza zworką |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Wymiary modułu | 30×38 mm |
Wersja
AVT1723 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- C1, C2: 180–220 nF
- C3: 100 µF / 16 V
- C4, C6, C7: 1000 µF / 25 V
- C5: 100 nF
- U1: TDA1519
- STB: goldpin + zworka
- VCC, OUTL, OUTR: złącze ARK2/500
- INR, GND, INL: goldpin kątowy
Notes
Sygnał wejściowy jest podawany przez kondensatory C1 i C2, które blokują składową stałą przed wejściem końcówki mocy.
Kondensatory C4 i C5 filtrują zasilanie, dlatego dla stabilnej pracy wzmacniacza warto stosować zasilacz o odpowiedniej wydajności prądowej i niskich zakłóceniach.
Zworka STB pozwala włączać i wyłączać wzmacniacz pozostający pod napięciem, bez stosowania wyłącznika o dużej obciążalności prądowej.
Najczęściej zadawane pytania
AVT1723 A zawiera wyłącznie płytkę PCB do projektu miniaturowego wzmacniacza stereo. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ pracuje z pojedynczym napięciem 6–16 VDC. Dla stabilnej pracy warto zastosować zasilacz o odpowiedniej wydajności prądowej, szczególnie przy pracy z większą głośnością.
Moc 2×6 W podawana jest dla obciążenia 4 Ω. Przy doborze głośników trzeba uwzględnić impedancję, moc oraz możliwości zastosowanego zasilacza.
Zworka STB pozwala włączać i wyłączać wzmacniacz pozostający pod napięciem. W gotowym urządzeniu można zastąpić ją przełącznikiem lub sterowaniem elektronicznym.
Układ nadaje się do własnych urządzeń nagłaśniających, małych systemów audio, wzmacniacza mocy do komputera lub jako zamiennik uszkodzonej końcówki mocy w prostym urządzeniu.
Warto sprawdzić poprawność zasilania, brak zwarć na wyjściach i właściwe podłączenie głośników. Układ ma zabezpieczenia termiczne i przeciwzwarciowe, ale prawidłowe obciążenie oraz stabilne zasilanie nadal decydują o niezawodnej pracy.
