Miniaturowy wzmacniacz stereo 2x3W - zlutowany KIT AVT 1712
- Miniaturowy wzmacniacz stereo AVT1712 z układem LM4950, mocą 2×3 W przy 4 Ω / 12 V, zasilaniem 10–15 VDC i obsługą głośników 4–8 Ω. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie audio.
Miniaturowy wzmacniacz stereo 2×3 W – zlutowany AVT1712
Zlutowany układ kompaktowego wzmacniacza stereo z LM4950, mocą 2×3 W i zasilaniem 10–15 VDC.
Kompaktowy wzmacniacz stereo do małych systemów audio

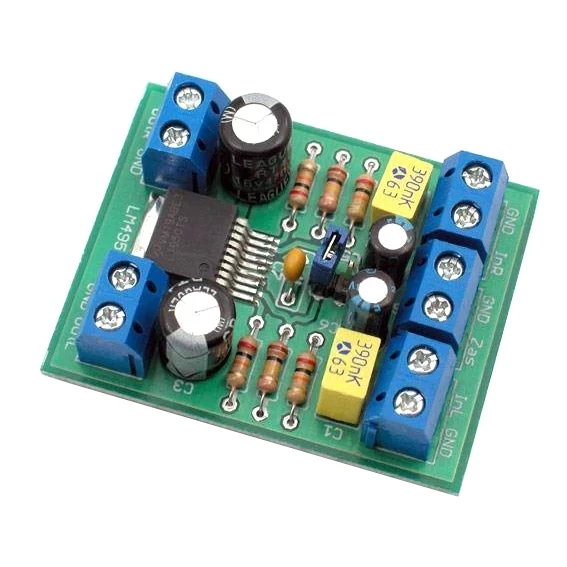

AVT1712 to miniaturowy, stereofoniczny wzmacniacz o mocy 2×3 W. Układ bazuje na scalonym wzmacniaczu LM4950 i może współpracować z głośnikami o impedancji 4–8 Ω.
Zlutowana wersja ułatwia wykorzystanie wzmacniacza jako gotowego do podłączenia modułu w obudowie lub własnym urządzeniu audio. Niewielkie wymiary, zasilanie 10–15 VDC i funkcja SHDN sprawdzają się w przenośnych odtwarzaczach komunikatów, sygnalizatorach dźwiękowych oraz prostych systemach nagłośnienia stereo.
Karta techniczna
AVT1712
AVT1712 to miniaturowy wzmacniacz stereo z układem LM4950, przeznaczony do małych aplikacji audio i urządzeń przenośnych.
| Kod projektu | AVT1712 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | miniaturowy wzmacniacz stereo |
| Układ scalony | LM4950 |
| Moc wyjściowa | 2×3 W przy 4 Ω / 12 V |
| Impedancja głośników | 4–8 Ω |
| Typowe napięcie pracy | 12 VDC |
| Zakres zasilania | 10–15 VDC |
| Funkcja SHDN | włączenie / wyłączenie wzmacniacza zworką lub przełącznikiem |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Wymiary płytki PCB | 48×38 mm |
Wersja
AVT1712 C – zlutowany układ. Wersja zawiera zmontowany miniaturowy wzmacniacz stereo 2×3 W, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Nominalne parametry wzmacniacza uzyskuje się przy zasilaniu 12 V. Układ pracuje w zakresie 10–15 VDC, dlatego warto dobrać zasilacz stabilny i dopasowany do wymaganej mocy wyjściowej.
Wzmacniacz współpracuje z głośnikami 4–8 Ω. Przy zbyt niskiej impedancji rośnie obciążenie układu, a zabezpieczenia mogą ograniczać pracę lub chronić wzmacniacz przed przeciążeniem.
Zworka SHDN pozwala włączać lub wyłączać wzmacniacz. W praktycznej aplikacji można zastąpić ją przełącznikiem lub sterowaniem elektronicznym.
Najczęściej zadawane pytania
AVT1712 C to zlutowany układ wzmacniacza stereo. Wymaga podłączenia zasilania 10–15 VDC, wejścia audio, głośników oraz montażu w obudowie lub własnym urządzeniu.
Układ współpracuje z głośnikami o impedancji 4–8 Ω. Dla mocy 2×3 W warunki nominalne dotyczą obciążenia 4 Ω i zasilania 12 V.
Najlepiej zastosować stabilne zasilanie 12 VDC. Układ pracuje w zakresie 10–15 VDC, ale nominalne parametry wzmacniacza uzyskuje się przy napięciu 12 V.
Zworka SHDN służy do włączania lub wyłączania wzmacniacza. W gotowej aplikacji można zastąpić ją przełącznikiem albo sterowaniem elektronicznym.
AVT1712 sprawdzi się w małych systemach nagłośnienia, sygnalizatorach dźwiękowych, odtwarzaczach komunikatów, sprzęcie przenośnym i prostych projektach audio stereo.
Warto sprawdzić zasilanie, impedancję głośników, poprawność połączeń i brak zwarć na wyjściach. Zabezpieczenia LM4950 chronią układ, ale stabilne zasilanie i prawidłowe obciążenie nadal decydują o niezawodnej pracy.
