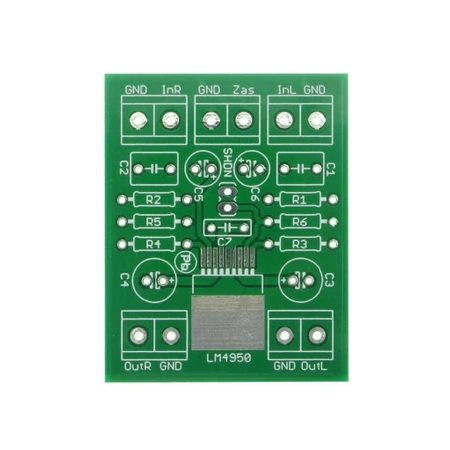

Miniaturowy wzmacniacz stereo 2x3W - PCB do projektu AVT 1712
- Miniaturowy wzmacniacz stereo AVT1712 z układem LM4950, mocą 2×3 W przy 4 Ω / 12 V, zasilaniem 10–15 VDC i obsługą głośników 4–8 Ω. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

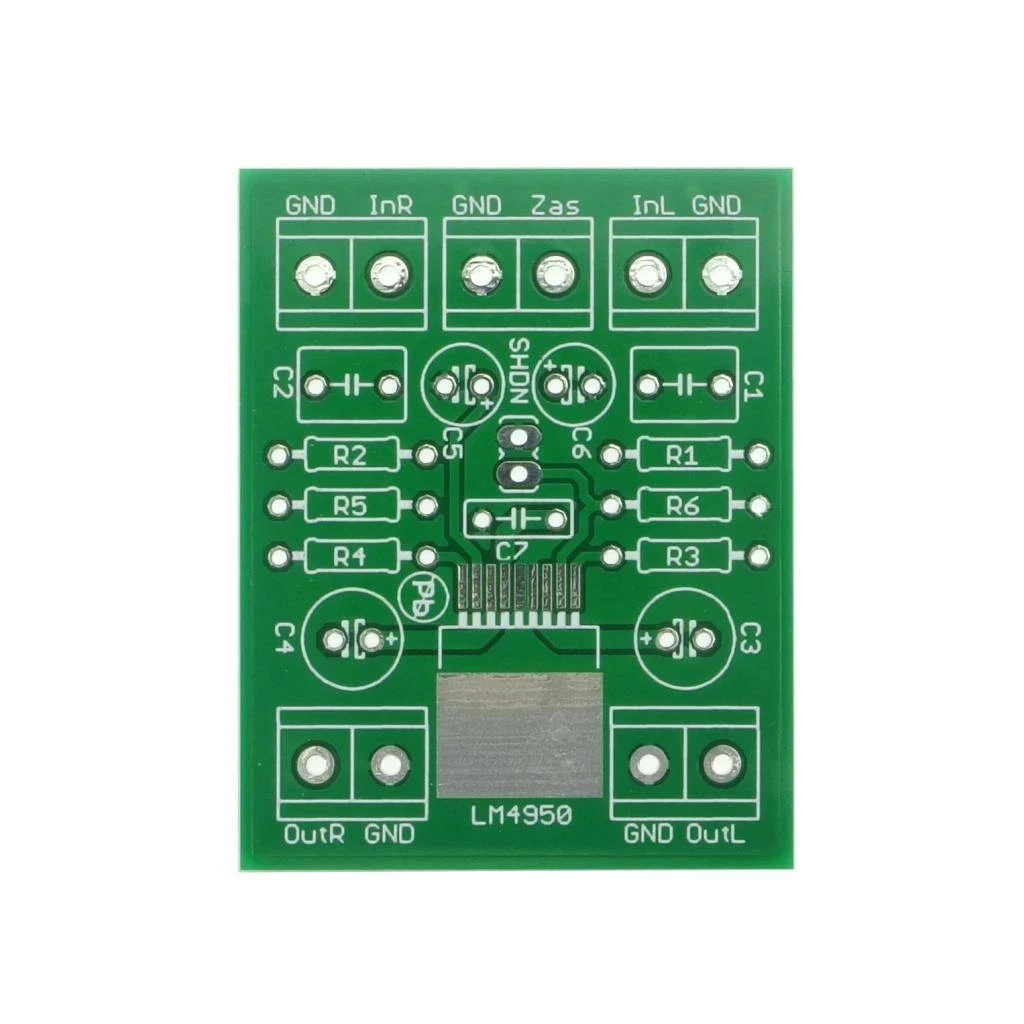

Miniaturowy wzmacniacz stereo 2×3 W – płytka PCB AVT1712
Płytka drukowana do budowy kompaktowego wzmacniacza stereo z układem LM4950, mocą 2×3 W i zasilaniem 10–15 VDC.
Kompaktowy wzmacniacz stereo do małych systemów audio
AVT1712 pozwala zbudować miniaturowy, stereofoniczny wzmacniacz o mocy 2×3 W. Układ bazuje na scalonym wzmacniaczu LM4950 i może współpracować z głośnikami o impedancji 4–8 Ω.
Niewielkie wymiary płytki, zasilanie 10–15 VDC i moc wystarczająca do prostych aplikacji audio sprawiają, że projekt dobrze pasuje do przenośnych odtwarzaczy komunikatów, sygnalizatorów dźwiękowych, małych modułów nagłośnienia oraz własnych urządzeń z wyjściem głośnikowym stereo.
Karta techniczna
AVT1712
AVT1712 to miniaturowy wzmacniacz stereo z układem LM4950, przeznaczony do małych aplikacji audio i urządzeń przenośnych.
| Kod projektu | AVT1712 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | miniaturowy wzmacniacz stereo |
| Układ scalony | LM4950 |
| Moc wyjściowa | 2×3 W przy 4 Ω / 12 V |
| Impedancja głośników | 4–8 Ω |
| Typowe napięcie pracy | 12 VDC |
| Zakres zasilania | 10–15 VDC |
| Funkcja SHDN | włączenie / wyłączenie wzmacniacza zworką lub przełącznikiem |
| Zabezpieczenia | przeciwzwarciowe i termiczne |
| Wymiary płytki PCB | 48×38 mm |
Wersja
AVT1712 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4: 20 kΩ
- R5, R6: 100 kΩ
- C1, C2: 330–390 nF
- C3, C4: 470 µF / 16 V
- C5, C6: 10 µF / 16 V
- C7: 100 nF
- U1: LM4950
- Listwa goldpin 1×2 + jumper
- ARK2: 5 szt.
Notes
Nominalne parametry wzmacniacza uzyskuje się przy zasilaniu 12 V. Układ pracuje w zakresie 10–15 VDC, dlatego warto dobrać zasilacz stabilny i dopasowany do wymaganej mocy wyjściowej.
Wzmacniacz współpracuje z głośnikami 4–8 Ω. Przy zbyt niskiej impedancji rośnie obciążenie układu, a zabezpieczenia mogą ograniczać pracę lub chronić wzmacniacz przed przeciążeniem.
Zworka SHDN pozwala włączać lub wyłączać wzmacniacz. W praktycznej aplikacji można zastąpić ją przełącznikiem lub sterowaniem elektronicznym.
Najczęściej zadawane pytania
AVT1712 A zawiera wyłącznie płytkę PCB do projektu miniaturowego wzmacniacza stereo. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ współpracuje z głośnikami o impedancji 4–8 Ω. Dla mocy 2×3 W warunki nominalne dotyczą obciążenia 4 Ω i zasilania 12 V.
Najlepiej zastosować stabilne zasilanie 12 VDC. Układ pracuje w zakresie 10–15 VDC, ale nominalne parametry wzmacniacza uzyskuje się przy napięciu 12 V.
Zworka SHDN służy do włączania lub wyłączania wzmacniacza. W gotowej aplikacji można zastąpić ją przełącznikiem albo sterowaniem elektronicznym.
AVT1712 sprawdzi się w małych systemach nagłośnienia, sygnalizatorach dźwiękowych, odtwarzaczach komunikatów, sprzęcie przenośnym i prostych projektach audio stereo.
Warto zacząć od sprawdzenia zasilania, poprawności połączeń głośników i braku zwarć na wyjściach. Układ ma zabezpieczenia, ale prawidłowe obciążenie i stabilne zasilanie nadal mają duże znaczenie dla niezawodnej pracy.
