- Miniaturowy wzmacniacz stereo klasy D AVT1498 z układem SA58670, mocą 2×2,1 W i zasilaniem 2,5…5 VDC. Obsługuje wejścia symetryczne i niesymetryczne oraz wzmocnienie 2×, 4×, 8× lub 16×. Wersja A zawiera wyłącznie płytkę PCB.

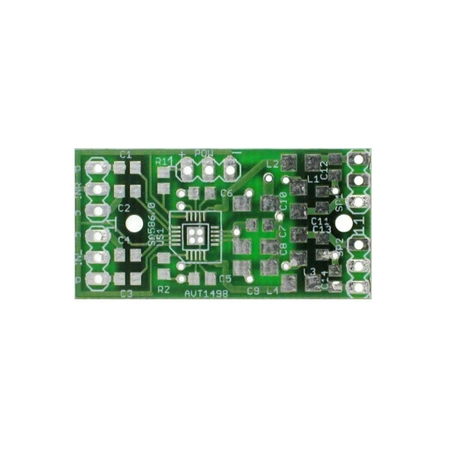

Miniaturowy wzmacniacz stereo 2×2,1 W klasy D – płytka PCB AVT1498
Płytka drukowana do budowy bardzo małego wzmacniacza stereo klasy D z układem SA58670, zasilaniem 2,5…5 VDC i możliwością pracy z wejściem symetrycznym lub niesymetrycznym.
Mały wzmacniacz stereo do urządzeń przenośnych i bateryjnych

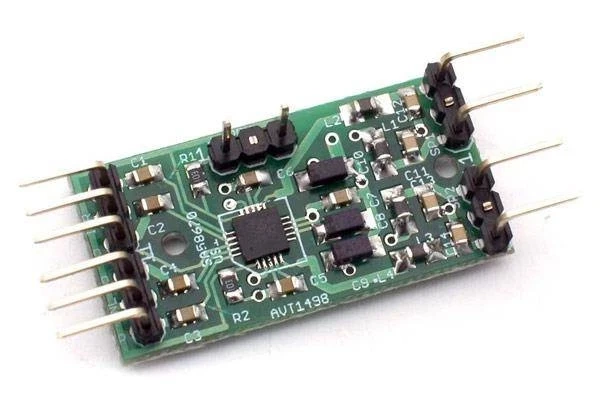

AVT1498 pozwala zbudować kompaktowy wzmacniacz audio stereo pracujący w klasie D. Niewielka płytka 35×18 mm, zasilanie już od 2,5 VDC i wysoka sprawność sprawiają, że układ dobrze pasuje do urządzeń przenośnych, bateryjnych, małych radioodbiorników, odtwarzaczy oraz własnych projektów audio.
Układ SA58670 zawiera kompletny wzmacniacz klasy D z dwoma kanałami. Wejścia mogą pracować jako symetryczne, a przy sygnale niesymetrycznym wystarczy połączyć wejścia oznaczone „n” z masą. Wzmocnienie można ustawić w jednej z czterech wartości: 2×, 4×, 8× albo 16×.
Karta techniczna
AVT1498
AVT1498 to miniaturowy wzmacniacz stereo klasy D z układem SA58670, filtrami wyjściowymi i możliwością konfiguracji wzmocnienia.
| Kod projektu | AVT1498 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | wzmacniacz audio stereo klasy D |
| Układ scalony | SA58670 |
| Obudowa układu | HVQFN20, 4×4 mm |
| Liczba kanałów | stereo / 2 kanały |
| Moc wyjściowa | 2×2,1 W |
| Zasilanie | 2,5…5 VDC |
| Wejścia | symetryczne lub niesymetryczne |
| Konfiguracja wejścia niesymetrycznego | wejścia oznaczone „n” połączone z masą |
| Możliwe wzmocnienie | 2×, 4×, 8× lub 16× |
| Odpowiedniki w dB | 6 dB, 12 dB, 18 dB, 24 dB |
| Filtry wyjściowe | L1…L4 oraz C11…C14 |
| Chłodzenie | radiator nie jest wymagany |

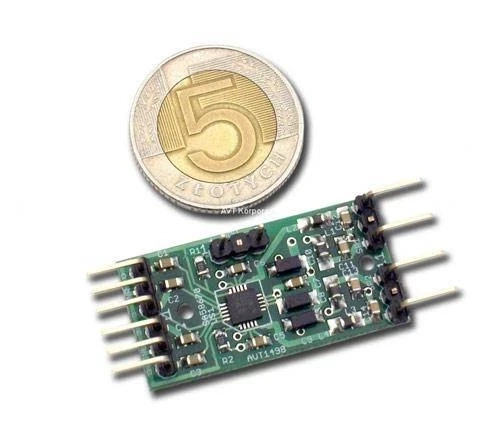

| Wymiary płytki PCB | 35×18 mm |
Wersja

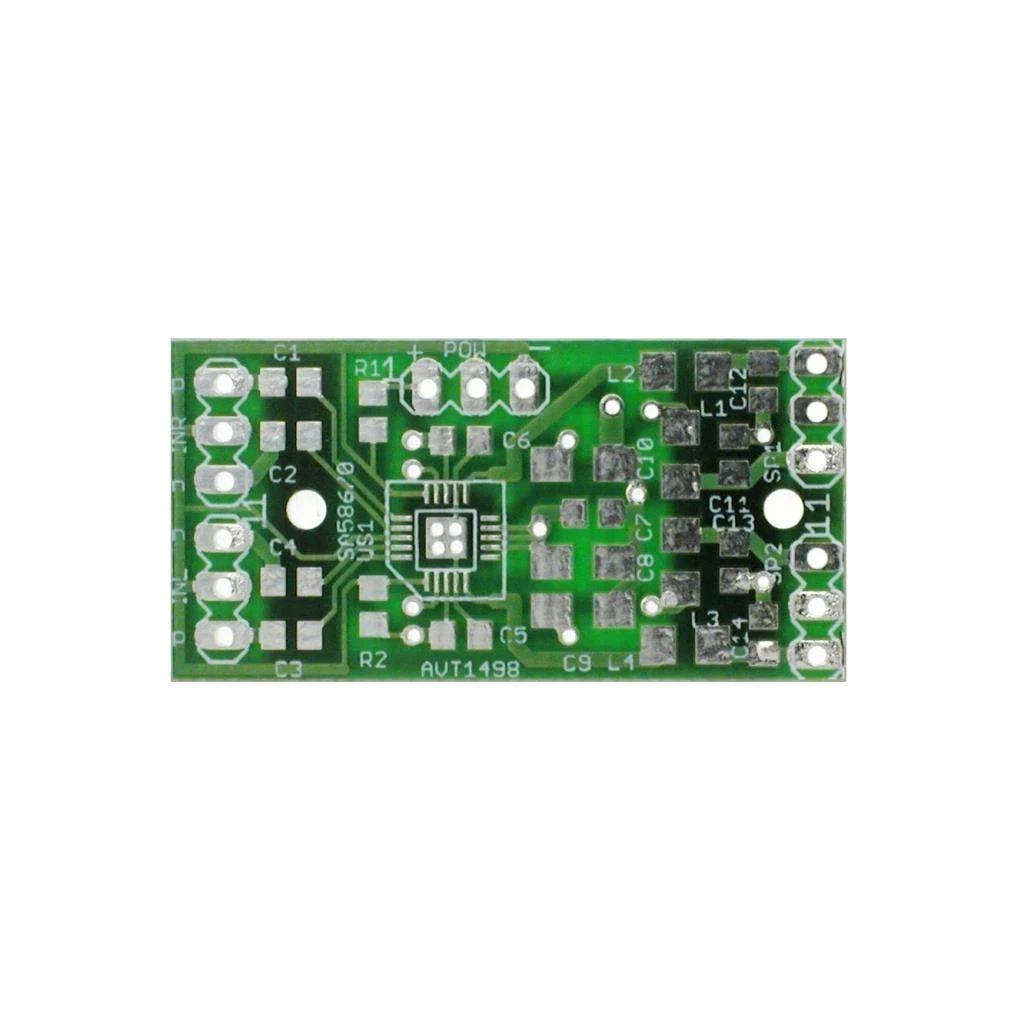

AVT1498 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R3, R4: 10 kΩ SMD 0805
- C1…C7: 1 µF ceramiczny SMD 0805
- C8…C10: 10 µF / 16 V tantalowy SMD
- C11…C14: 1 nF ceramiczny SMD 0805
- US1: SA58670
- L1…L4: 4,7 µH SMD 0805
- INL, INR, SP1, SP2: listwa goldpin 1×3 kątowa
- POW: listwa goldpin 1×3 prosta
Notes
Montaż najlepiej rozpocząć od układu SA58670. Obudowa HVQFN20 ma bardzo mały raster, dlatego potrzebne są cienki grot, topnik, plecionka miedziana i kontrola połączeń pod lupą.
Standardowo wejścia G0 i G1 są połączone z masą, co ustawia wzmocnienie 2×. Po przecięciu odpowiednich ścieżek rezystory R3 i R4 podciągają wejścia konfiguracyjne do zasilania, umożliwiając wybór większego wzmocnienia.
Przy wejściu niesymetrycznym wejścia oznaczone literą „n” należy połączyć z masą. Głośniki podłącza się do wyjść SP1 i SP2 zgodnie z opisem płytki, bez pomijania filtrów wyjściowych klasy D.
Uwaga: przed podaniem zasilania sprawdź pod lupą wyprowadzenia układu SA58670, brak zwarć między pinami, polaryzację kondensatorów tantalowych i poprawność połączeń głośnikowych. Błąd montażu w obudowie HVQFN może szybko uszkodzić układ scalony.
Najczęściej zadawane pytania
AVT1498 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Układ dobrze pasuje do małych urządzeń przenośnych i bateryjnych: radioodbiorników, odtwarzaczy, prostych głośników aktywnych oraz własnych projektów audio z zasilaniem 2,5…5 VDC.
Nie. Układ pracuje w klasie D i ma wysoką sprawność, dlatego radiator nie jest wymagany. Ważniejszy jest poprawny montaż scalaka i filtrów wyjściowych.
Tak. Przy wejściu niesymetrycznym wejścia oznaczone literą „n” należy połączyć z masą, a sygnał podać na odpowiednie wejście kanału lewego i prawego.
Wzmocnienie zależy od stanów wejść G0 i G1. Standardowo ustawione jest 2×, a po przecięciu odpowiednich ścieżek można uzyskać większe wartości: 4×, 8× lub 16×.
Najtrudniejszy etap to lutowanie układu SA58670 w obudowie HVQFN20 4×4 mm. Wymaga precyzji, topnika, kontroli pod lupą i usunięcia ewentualnych zwarć między wyprowadzeniami.
