Miniaturowy wzmacniacz mikrofonowy mono z TL072 - zlutowany KIT AVT 1721
- Miniaturowy wzmacniacz mikrofonowy mono AVT1721 z układem TL072, regulacją wzmocnienia 1×–80×, zasilaniem 6–16 VDC i obwodem zasilania mikrofonu elektretowego. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.

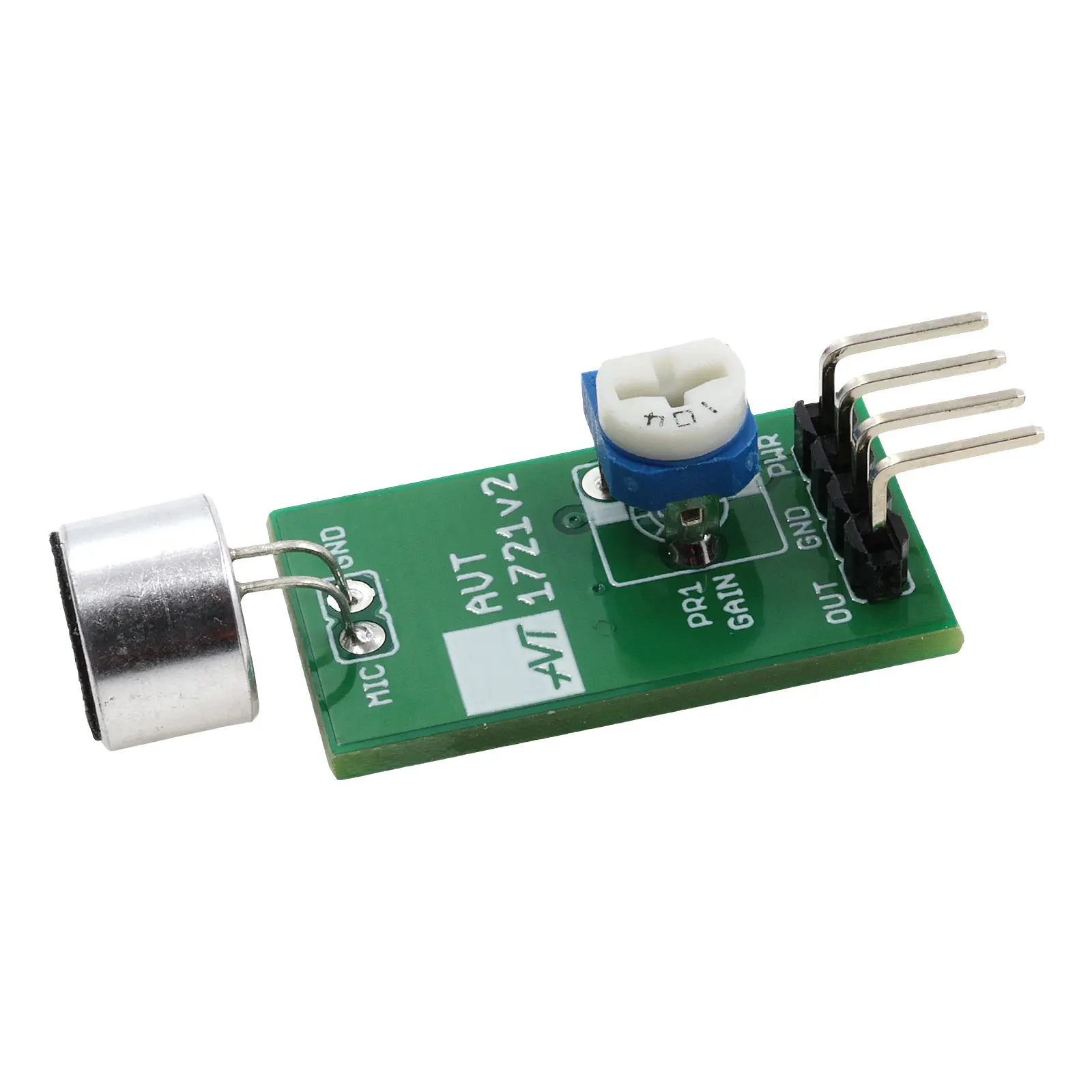

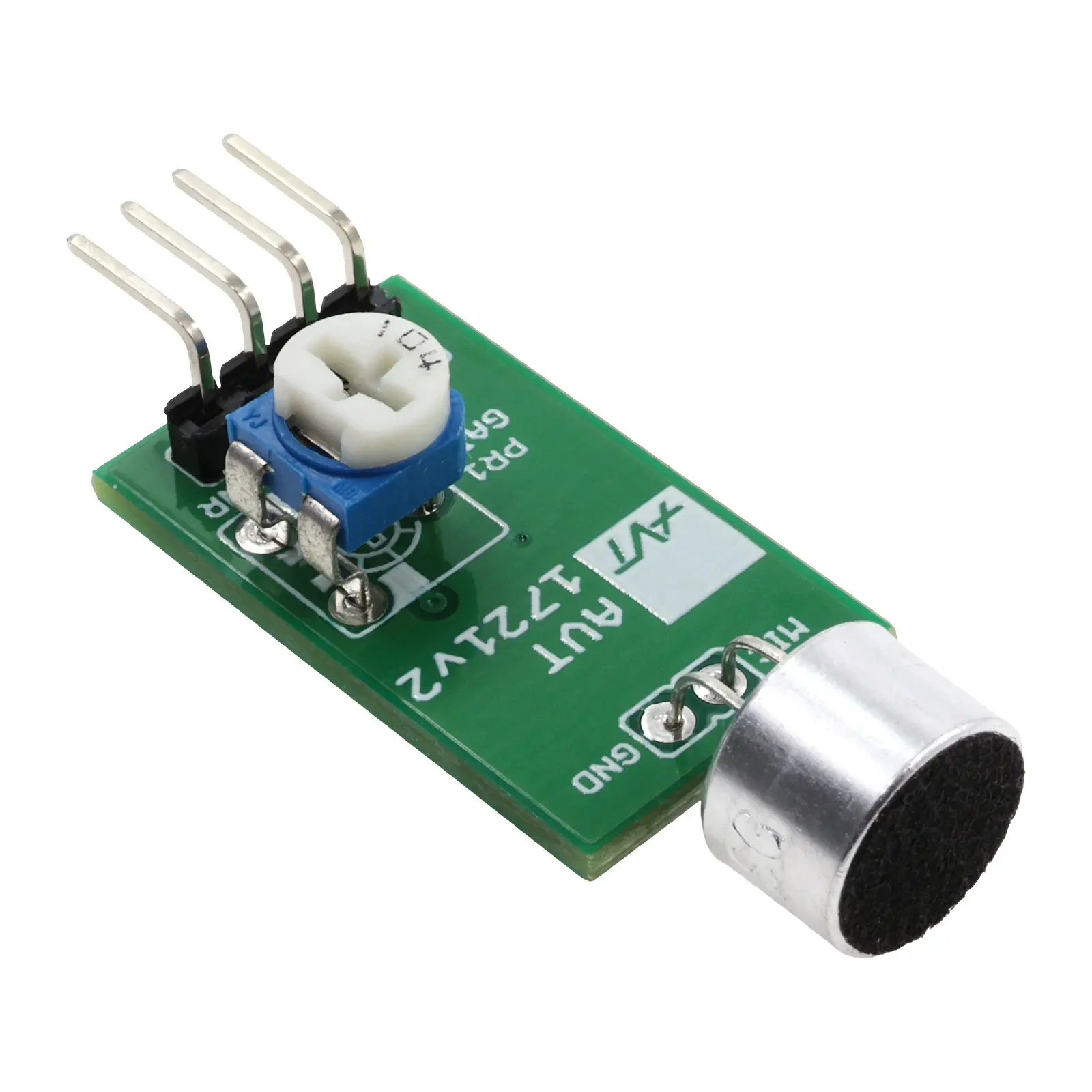

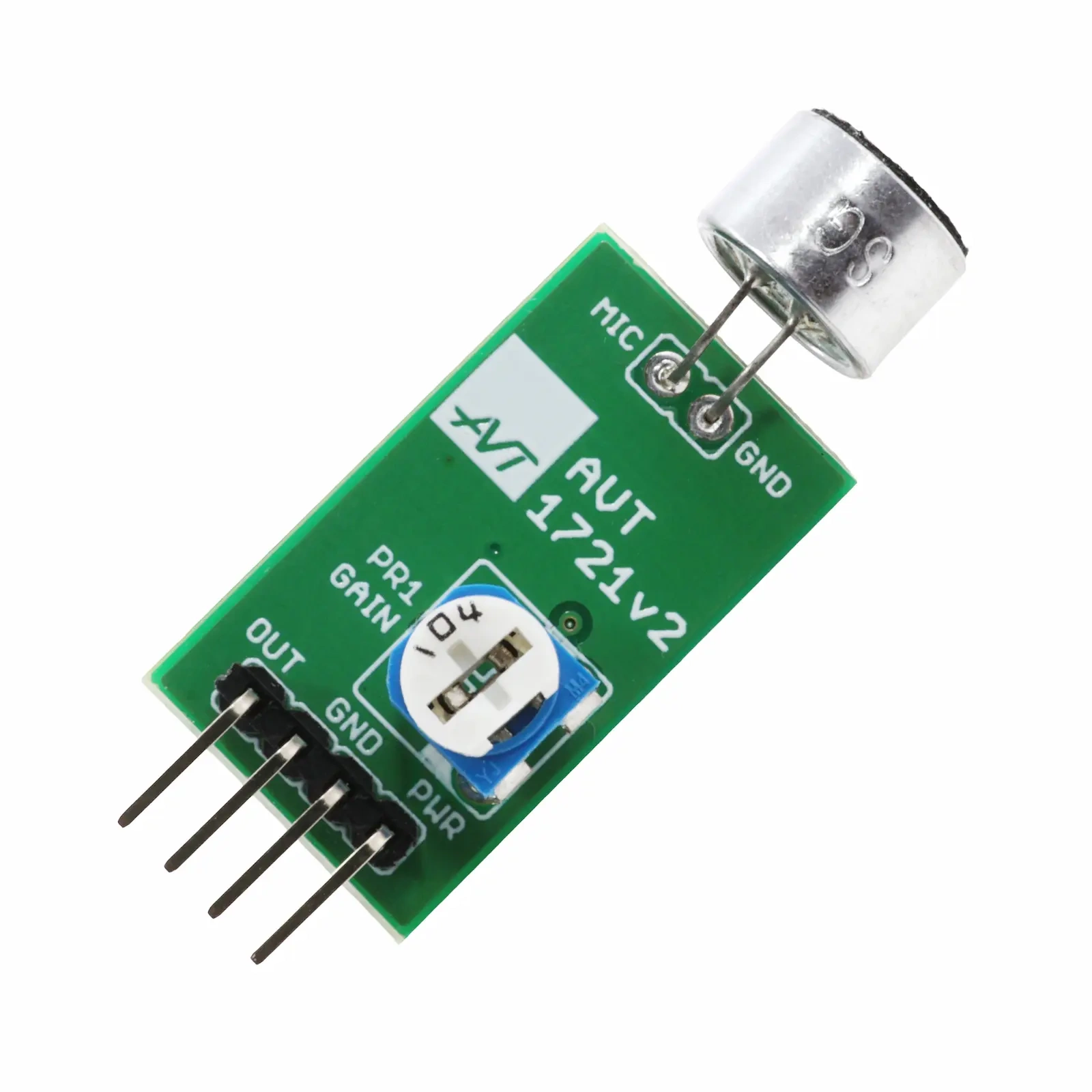

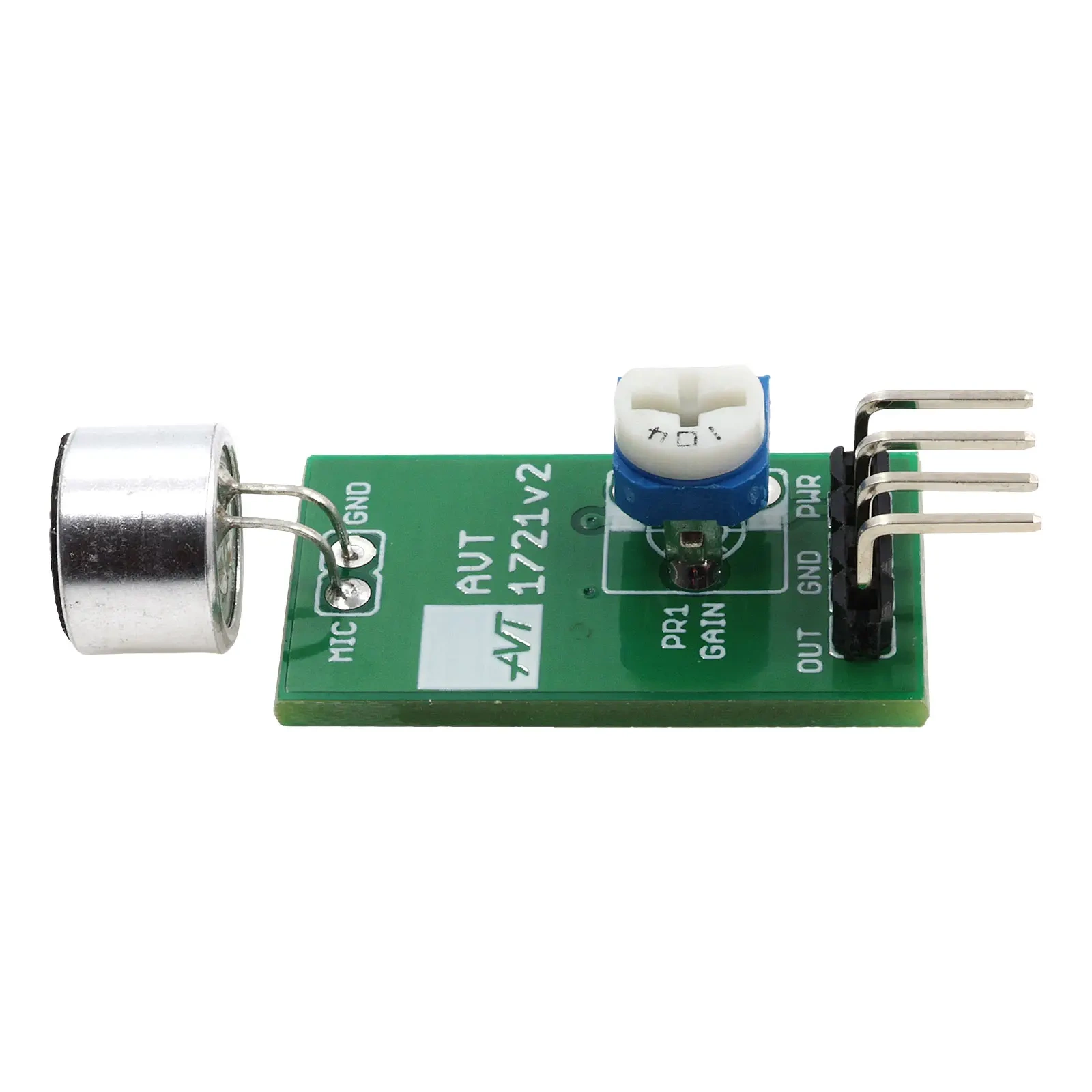

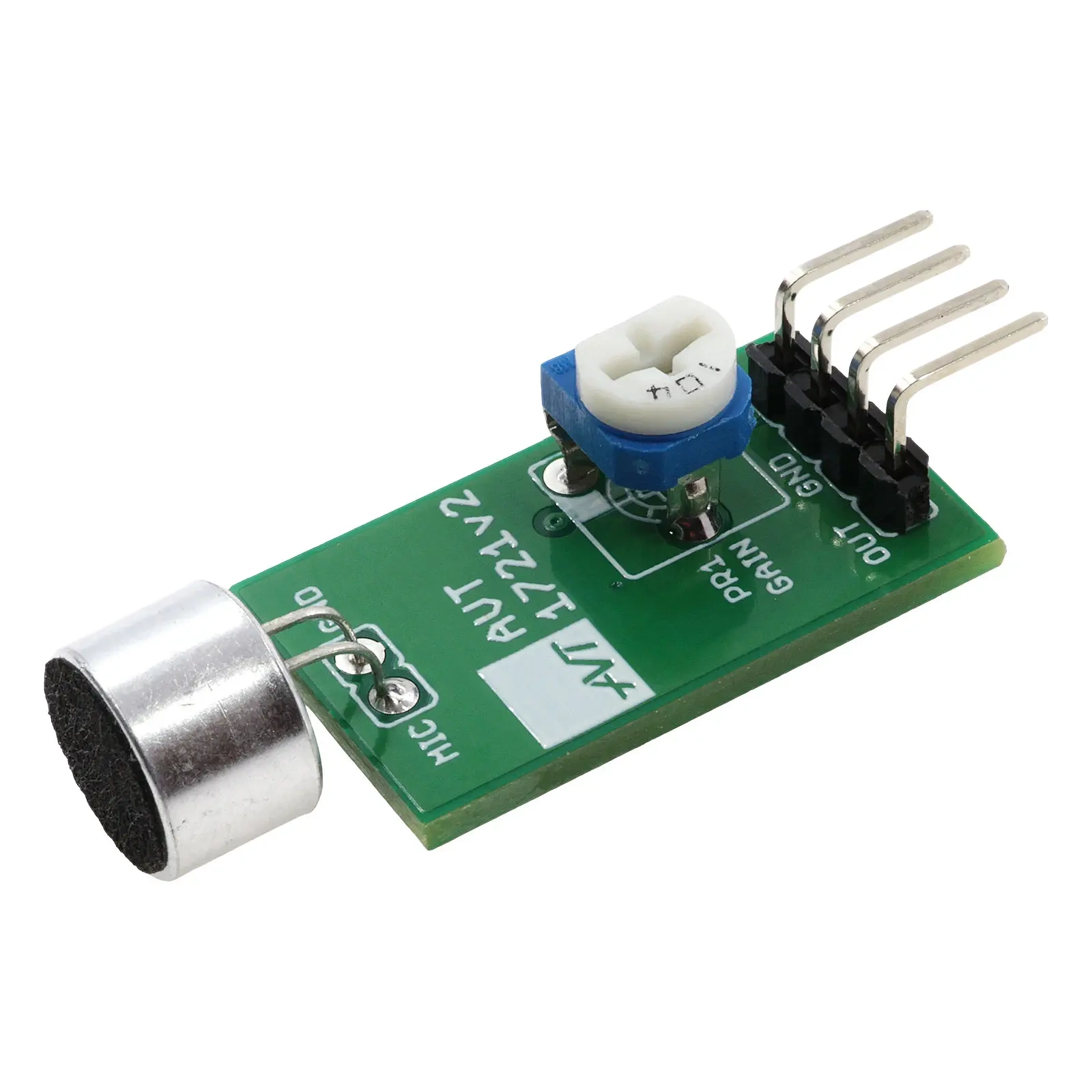

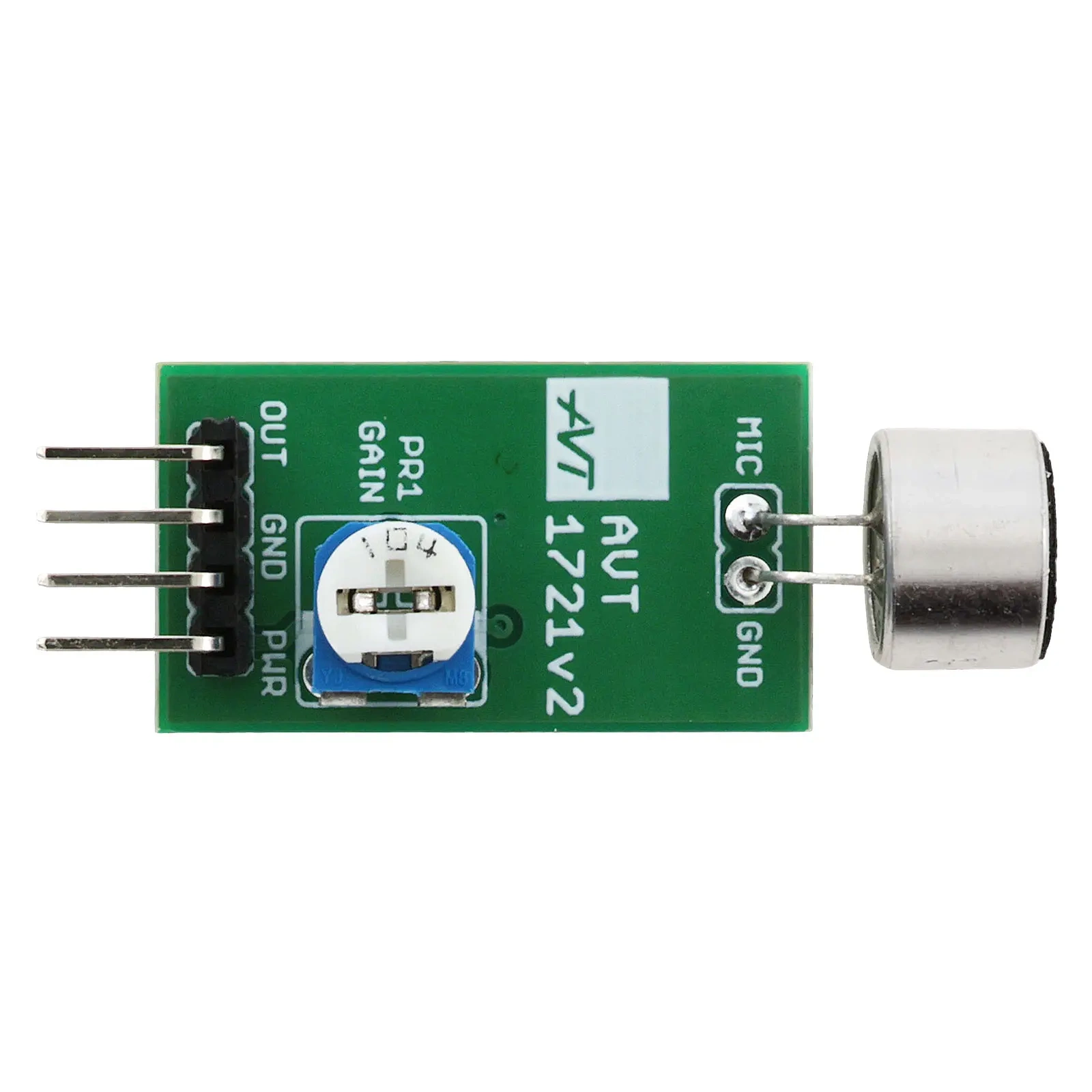

Miniaturowy uniwersalny wzmacniacz mikrofonowy mono z TL072 – zlutowany AVT1721
Zlutowany układ miniaturowego wzmacniacza mikrofonowego mono z regulacją wzmocnienia 1×–80× i zasilaniem 6–16 VDC.
Mały stopień wejściowy do mikrofonu elektretowego
AVT1721 to bardzo mały wzmacniacz mikrofonowy mono do popularnych 2-końcówkowych mikrofonów elektretowych. Układ ma obwód zasilania mikrofonu oraz płynną regulację wzmocnienia, dlatego łatwo dopasować poziom sygnału do dalszego toru audio.
Zlutowana wersja ułatwia montaż w obudowie lub własnym urządzeniu, szczególnie tam, gdzie liczy się mały rozmiar modułu: w prostych rejestratorach, interkomach, czujnikach dźwięku, małych modułach audio i konstrukcjach z wejściem mikrofonowym.
Karta techniczna
AVT1721
AVT1721 to miniaturowy wzmacniacz mikrofonowy mono do mikrofonu elektretowego, z płynną regulacją wzmocnienia i pojedynczym zasilaniem.
| Kod projektu | AVT1721 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | miniaturowy wzmacniacz mikrofonowy mono |
| Mikrofon | 2-końcówkowy mikrofon elektretowy |
| Układ scalony | TL072 SO8 lub podobny |
| Zakres wzmocnienia | 1×–80× |
| Regulacja wzmocnienia | potencjometr montażowy PR1 – GAIN |
| Obwód zasilania mikrofonu | rezystor R2 |
| Wyjście | OUT, z separacją składowej stałej |
| Zasilanie | 6–16 VDC |
| Pobór prądu | do 5 mA |

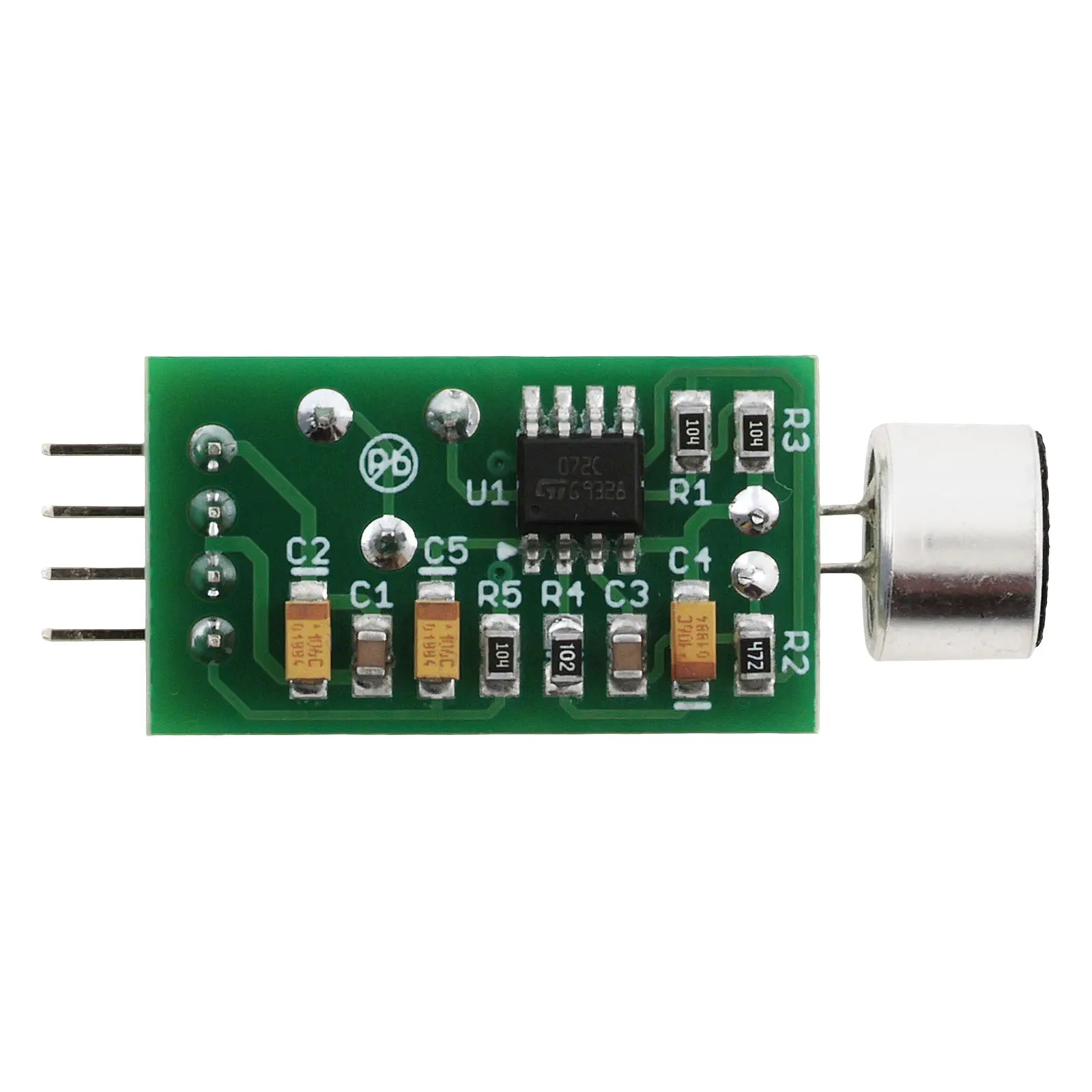

| Montaż | elementy SMD po jednej stronie płytki |
| Wymiary płytki PCB | 27×15 mm |
Wersja
AVT1721 C – zlutowany układ. Wersja zawiera zmontowany miniaturowy wzmacniacz mikrofonowy mono do mikrofonu elektretowego, przeznaczony do montażu w obudowie lub własnym urządzeniu audio.
Notes
Mikrofon dołączony do wejścia MIC jest zasilany przez R2. Przy podłączaniu mikrofonu elektretowego trzeba zachować prawidłową polaryzację — minus mikrofonu jest połączony z jego obudową.
PR1 reguluje wzmocnienie wzmacniacza. Regulację najlepiej wykonać po podłączeniu układu do docelowego wejścia audio, aby dobrać poziom bez przesterowania dalszych stopni.
Układ wymaga stabilizowanego i dobrze filtrowanego zasilania. Szczególnie ważne jest poprawne połączenie masy wzmacniacza z masą kolejnych stopni, ponieważ błędy mogą zwiększyć szumy, zniekształcenia albo doprowadzić do wzbudzania.
Najczęściej zadawane pytania
AVT1721 C to zlutowany układ miniaturowego wzmacniacza mikrofonowego mono. Wymaga podłączenia zasilania 6–16 VDC, mikrofonu elektretowego, wyjścia audio oraz montażu w obudowie lub własnym urządzeniu.
Układ jest przeznaczony do popularnych 2-końcówkowych mikrofonów elektretowych. Mikrofon jest zasilany z płytki przez rezystor R2.
Wzmocnienie ustawia się potencjometrem PR1 – GAIN w zakresie 1×–80×. Najlepiej zacząć od mniejszego wzmocnienia i zwiększać je po podłączeniu do dalszego toru audio.
Mały format 27×15 mm sprawdza się w rejestratorach, interkomach, czujnikach dźwięku, małych modułach audio i konstrukcjach, w których brakuje miejsca na większy przedwzmacniacz.
Układ wymaga stabilizowanego napięcia 6–16 VDC i pobiera do 5 mA. Dobre filtrowanie zasilania pomaga ograniczyć szumy i poprawia stabilność pracy.
Masa wzmacniacza powinna być poprawnie połączona z masą dalszych stopni audio. Błędne prowadzenie masy może zwiększyć szumy, wzbudzanie i zakłócenia słyszalne w torze audio.
