Miniaturowy wzmacniacz mikrofonowy mono z TL072 - PCB do projektu AVT 1721
- Miniaturowy wzmacniacz mikrofonowy mono AVT1721 z układem TL072, regulacją wzmocnienia 1×–80×, zasilaniem 6–16 VDC i obwodem zasilania mikrofonu elektretowego. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Miniaturowy uniwersalny wzmacniacz mikrofonowy mono z TL072 – płytka PCB AVT1721
Płytka drukowana do budowy miniaturowego wzmacniacza mikrofonowego mono z regulacją wzmocnienia 1×–80× i zasilaniem 6–16 VDC.
Mały stopień wejściowy do mikrofonu elektretowego
AVT1721 pozwala zbudować bardzo mały wzmacniacz mikrofonowy mono do popularnych 2-końcówkowych mikrofonów elektretowych. Układ ma obwód zasilania mikrofonu oraz płynną regulację wzmocnienia, dlatego łatwo dopasować poziom sygnału do dalszego toru audio.

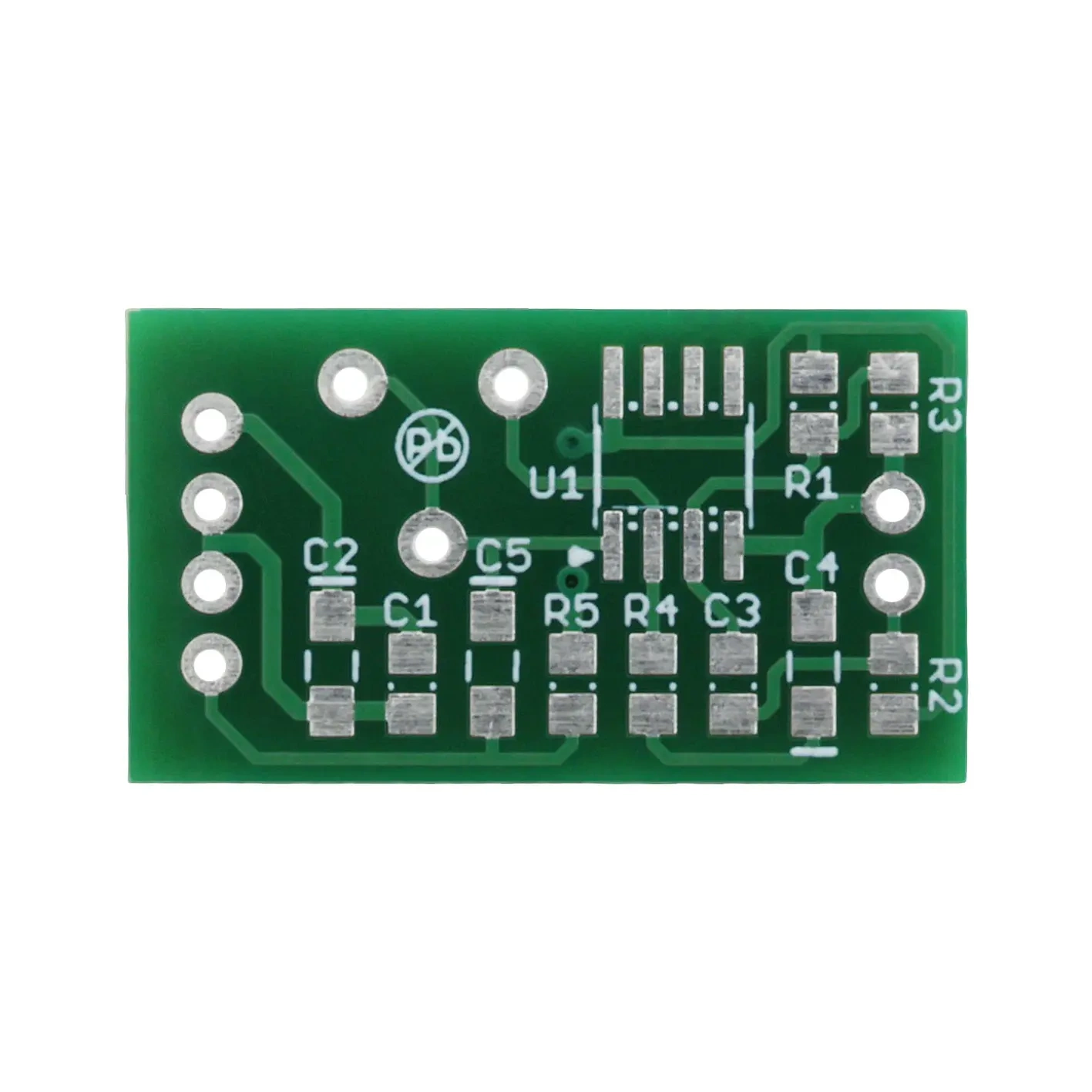

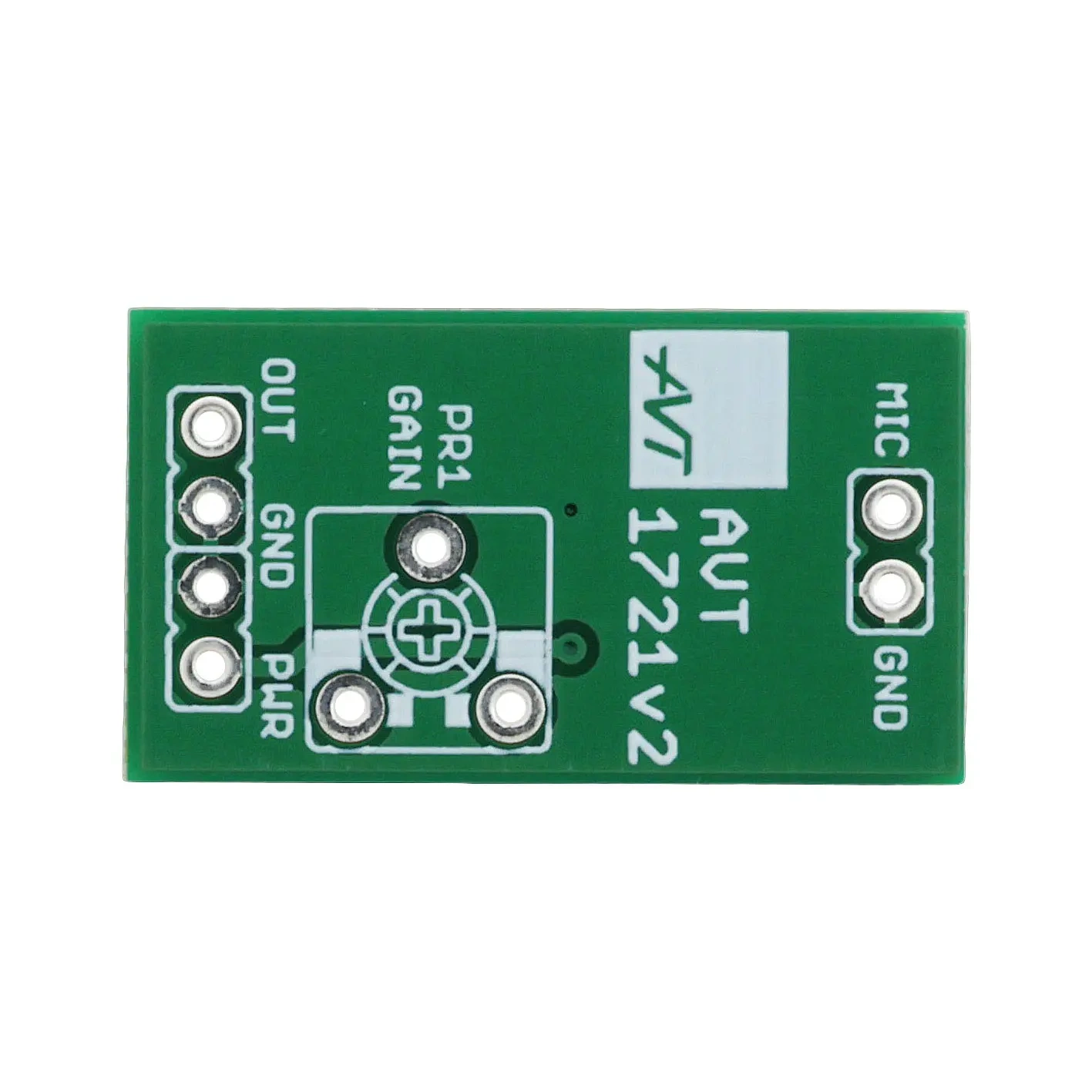

Miniaturowa płytka 27×15 mm dobrze pasuje do urządzeń, w których liczy się oszczędność miejsca: prostych rejestratorów, interkomów, czujników dźwięku, małych modułów audio i własnych konstrukcji z wejściem mikrofonowym. Elementy SMD pozwalają uzyskać mały rozmiar układu, ale wymagają dokładnego lutowania.
Karta techniczna
AVT1721
AVT1721 to miniaturowy wzmacniacz mikrofonowy mono do mikrofonu elektretowego, z płynną regulacją wzmocnienia i pojedynczym zasilaniem.
| Kod projektu | AVT1721 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | miniaturowy wzmacniacz mikrofonowy mono |
| Mikrofon | 2-końcówkowy mikrofon elektretowy |
| Układ scalony | TL072 SO8 lub podobny |
| Zakres wzmocnienia | 1×–80× |
| Regulacja wzmocnienia | potencjometr montażowy PR1 – GAIN |
| Obwód zasilania mikrofonu | rezystor R2 |
| Wyjście | OUT, z separacją składowej stałej |
| Zasilanie | 6–16 VDC |
| Pobór prądu | do 5 mA |
| Montaż | elementy SMD po jednej stronie płytki |
| Wymiary płytki PCB | 27×15 mm |
Wersja
AVT1721 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R3, R5: 100 kΩ SMD 0805
- R2: 4,7 kΩ SMD 0805
- R4: 1 kΩ SMD 0805
- C1, C3: 100 nF SMD 0805
- C2, C4, C5: 10 µF tantalowy
- U1: TL072 SO8 lub podobny
- PR1: potencjometr montażowy 100 kΩ
- GND/OUT/PWR: listwa kątowa goldpin 1×4
- GND/MIC: mikrofon elektretowy
Notes
Mikrofon dołączony do wejścia MIC jest zasilany przez R2. Przy montażu mikrofonu elektretowego trzeba zachować prawidłową polaryzację — minus mikrofonu jest połączony z jego obudową.
PR1 reguluje wzmocnienie wzmacniacza. Regulację najlepiej wykonać po podłączeniu układu do docelowego wejścia audio, aby dobrać poziom bez przesterowania dalszych stopni.
Układ wymaga stabilizowanego i dobrze filtrowanego zasilania. Szczególnie ważne jest poprawne połączenie masy wzmacniacza z masą kolejnych stopni, ponieważ błędy mogą zwiększyć szumy, zniekształcenia albo doprowadzić do wzbudzania.
Najczęściej zadawane pytania
AVT1721 A zawiera wyłącznie płytkę PCB do projektu miniaturowego wzmacniacza mikrofonowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ jest przeznaczony do popularnych 2-końcówkowych mikrofonów elektretowych. Mikrofon jest zasilany z płytki przez rezystor R2.
Układ jest prosty funkcjonalnie, ale wykorzystuje elementy SMD na małej płytce. Montaż wymaga precyzji, cienkiego grotu, małej ilości cyny i kontroli polaryzacji kondensatorów tantalowych oraz mikrofonu.
Wzmocnienie ustawia się potencjometrem PR1 – GAIN w zakresie 1×–80×. Najlepiej zacząć od mniejszego wzmocnienia i zwiększać je po podłączeniu do dalszego toru audio.
Układ wymaga stabilizowanego napięcia 6–16 VDC i pobiera do 5 mA. Dobre filtrowanie zasilania pomaga ograniczyć szumy i poprawia stabilność pracy.
Masa wzmacniacza powinna być poprawnie połączona z masą dalszych stopni audio. Błędne prowadzenie masy może zwiększyć szumy, wprowadzić zniekształcenia albo spowodować wzbudzanie układu.
