Miniaturowy wykrywacz przewodów sieciowych - detektor pola elektrycznego - PCB do projektu AVT 1429
- Łatwiej sprawdzisz przebieg przewodów sieciowych pod napięciem przed wierceniem lub pracami remontowymi. AVT1429 A to płytka PCB; elementy kompletujesz osobno.

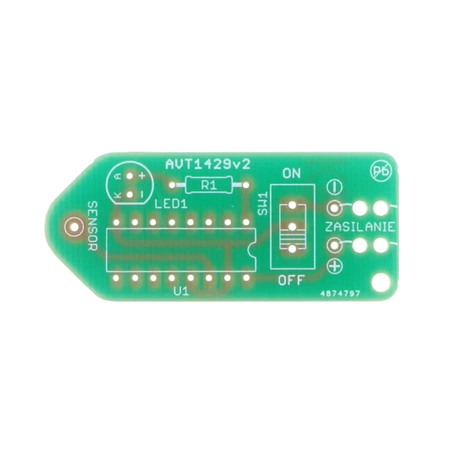

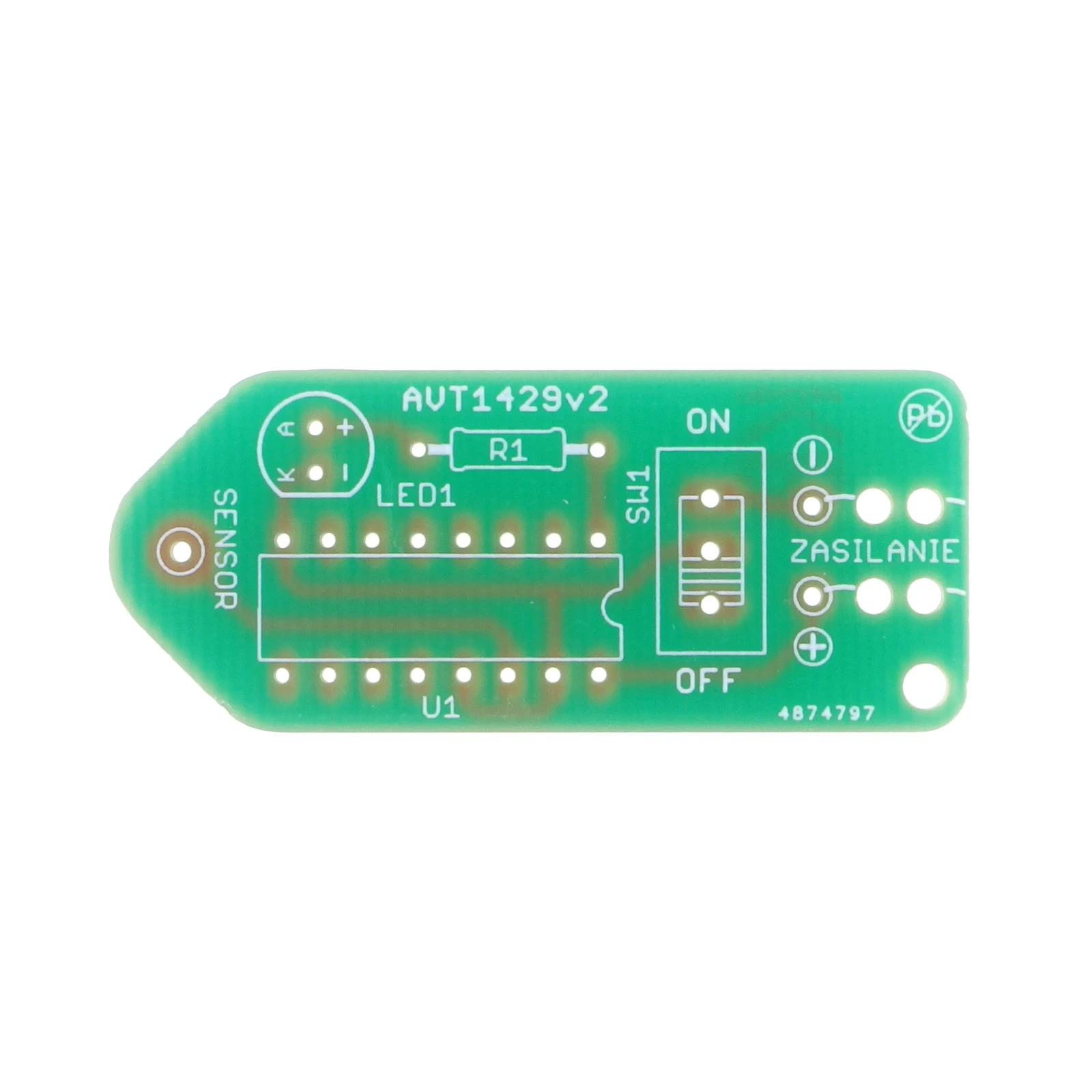

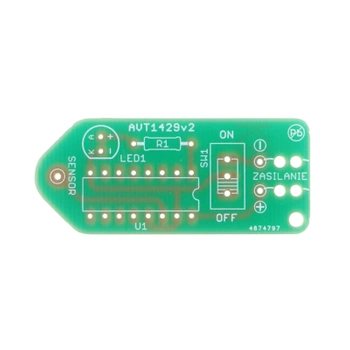

Miniaturowy wykrywacz przewodów sieciowych - detektor pola elektrycznego - płytka PCB do AVT1429
Pozwala zbudować mały detektor pola elektrycznego do lokalizowania przewodów sieciowych znajdujących się pod napięciem.
Prosty detektor przewodów pod napięciem
AVT1429 to miniaturowy wykrywacz pola elektrycznego, przydatny podczas prac remontowych, montażowych i warsztatowych. Zbliżenie sondy do gniazdka, włącznika oświetlenia lub przewodu pod napięciem powoduje miganie diody LED.
Układ bazuje na liczniku 4017 o bardzo dużej impedancji wejściowej. Jako czujnik wystarcza krótki odcinek drutu, a zasilanie z baterii 9 V pozwala używać wykrywacza jako małego, przenośnego narzędzia pomocniczego. Wersja A obejmuje samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT1429
Miniaturowy wykrywacz przewodów sieciowych sygnalizujący obecność zmiennego pola elektrycznego za pomocą diody LED.
| Wersja | A – płytka drukowana PCB |
| Funkcja | wykrywanie pola elektrycznego przewodów pod napięciem |
| Sygnalizacja | migająca dioda LED |
| Układ scalony | 4017 |
| Czujnik | odcinek drutu jako sonda |
| Zasilanie | 9 VDC |
| Pobór prądu | około 10 mA |
| Płytka PCB | 48×20 mm |
Wersja
AVT1429 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 220 Ω
- LED1: LED 5 mm czerwona
- U1: 4017
- SW1: przełącznik suwakowy
- Drut srebrzony na sondę
- Zatrzask baterii 9 V
Notes
Po zmontowaniu układ nie wymaga uruchamiania ani regulacji. Po podłączeniu baterii 9 V powinien reagować miganiem diody LED na zbliżenie sondy do źródła zmiennego pola elektrycznego.
Czułość w praktyce zależy od sposobu wykonania sondy, ułożenia przewodu, odległości od instalacji i warunków otoczenia. Miganie diody staje się intensywniejsze, gdy czujnik znajduje się bliżej przewodu pod napięciem.
Projekt dobrze nadaje się do małej, bateryjnej obudowy. Warto wyprowadzić sondę tak, aby można było wygodnie przesuwać ją wzdłuż ściany, gniazdka lub okolic włącznika oświetlenia.
Uwaga: Wykrywacz jest narzędziem pomocniczym do orientacyjnego lokalizowania pola elektrycznego. Nie zastępuje miernika napięcia ani profesjonalnego lokalizatora instalacji, szczególnie przed pracami ingerującymi w ściany lub przewody.
Najczęściej zadawane pytania
AVT1429 A zawiera wyłącznie płytkę PCB do projektu miniaturowego wykrywacza przewodów sieciowych. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Obecność zmiennego pola elektrycznego jest sygnalizowana miganiem czerwonej diody LED. Im bliżej przewodu znajduje się sonda, tym wyraźniejsza może być reakcja układu.
Nie. Prawidłowo zmontowany wykrywacz po podłączeniu baterii działa od razu i nie wymaga strojenia.
Nie. To prosty detektor pola elektrycznego, przydatny jako narzędzie pomocnicze. Nie powinien być jedynym potwierdzeniem obecności albo braku napięcia przed pracą przy instalacji.
