Miniaturowy włącznik zmierzchowy 12 VDC z przekaźnikiem 2 A - zlutowany KIT AVT 1655
- Moduł zmierzchowy załączy odbiornik po ciemku i ograniczy reakcję na krótkie zmiany światła. AVT1655 C to zlutowany układ do montażu w obudowie lub własnym urządzeniu.
Moduł automatycznego załączania po zmroku - zlutowany AVT1655
Zlutowany włącznik zmierzchowy 12 VDC do sterowania odbiornikiem po spadku poziomu oświetlenia.
Zlutowany moduł zmierzchowy do sterowania małym odbiornikiem

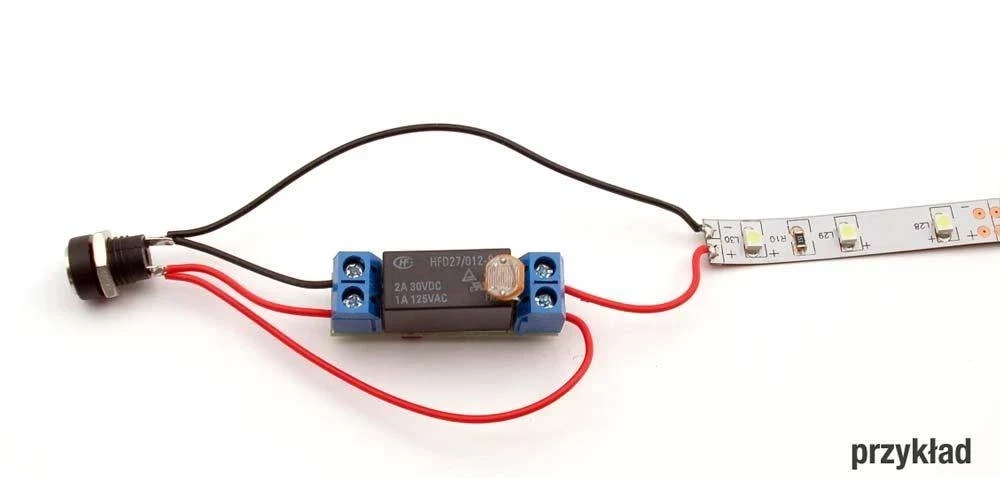

AVT1655 C to zlutowany układ, który załącza przekaźnik po spadku jasności. Można go wykorzystać do automatycznego włączania lampki LED, paska LED, podświetlenia gabloty, dekoracji, modelu lub innego małego odbiornika sterowanego po zmroku.
Fotorezystor wykrywa zmianę oświetlenia, a kondensator C2 ogranicza przełączanie przy krótkotrwałych zmianach jasności. Wersja C wymaga podłączenia zasilania 12 VDC, odbiornika do styków przekaźnika i montażu w obudowie lub własnym urządzeniu. Przy obwodach sieciowych trzeba zachować odpowiednią izolację i bezpieczeństwo.
Karta techniczna
AVT1655
Zlutowany miniaturowy włącznik zmierzchowy 12 VDC z fotorezystorem, wyjściem przekaźnikowym i opóźnioną reakcją na krótkotrwałe zmiany oświetlenia.
| Wersja | C – zlutowany układ |
| Funkcja | automatyczne załączanie po zmroku |
| Czujnik oświetlenia | fotorezystor |
| Element wykonawczy | przekaźnik, styki 2 A / 250 V |
| Zasilanie układu | 12 VDC |
| Próg zadziałania | możliwość korekty przez zmianę rezystora R1 |
| Stabilizacja przełączania | kondensator C2 ogranicza reakcję na krótkie zmiany światła |
| Zastosowanie | lampki LED, paski LED, podświetlenia, modele, mała automatyka 12 VDC |
| Płytka PCB | 37×10 mm |
Wersja

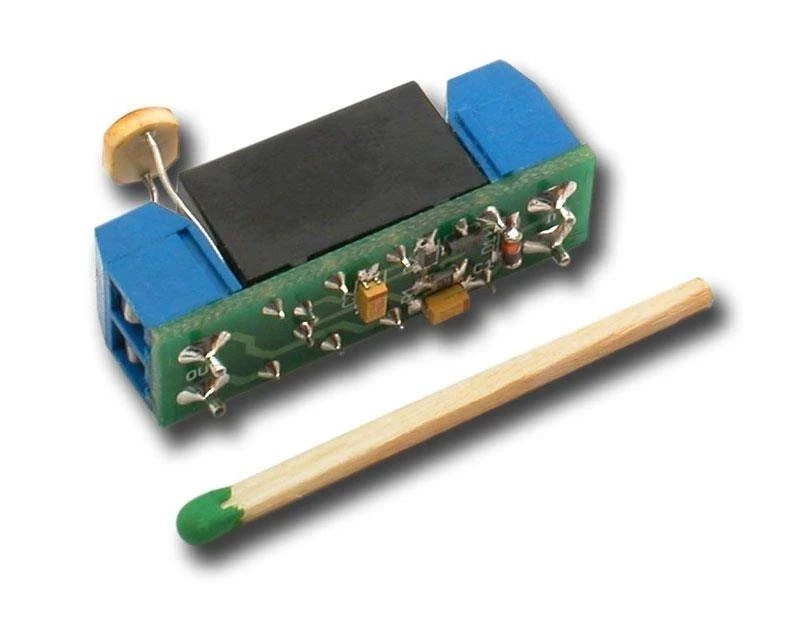

AVT1655 C – zlutowany układ. Wersja zawiera zmontowany miniaturowy włącznik zmierzchowy z fotorezystorem, przekaźnikiem, elementami sterującymi i złączami ARK2. Układ wymaga podłączenia zasilania 12 VDC, odbiornika oraz montażu w obudowie lub własnym urządzeniu.
Notes
Układ załącza przekaźnik po spadku oświetlenia. W świetle dziennym rezystancja fotorezystora jest niska, a po zmroku rośnie do wartości pozwalającej wysterować tranzystor T1.
Próg zadziałania można skorygować przez zmianę wartości rezystora R1. Kondensator C2 pomaga uniknąć oscylacji przy granicznym poziomie jasności.
Przekaźnik ma styki 2 A / 250 V, ale sam moduł wymaga zasilania 12 VDC. Przy sterowaniu obwodami sieciowymi trzeba zachować separację, właściwą izolację przewodów i odpowiednią obudowę.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy wymaga poprawnego podłączenia, zabezpieczenia mechanicznego oraz takiego umieszczenia fotorezystora, aby widział światło otoczenia, a nie światło sterowanej lampy.
Uwaga: Wyjście przekaźnikowe może sterować obwodem o wyższym napięciu niż zasilanie modułu. Przy podłączaniu odbiorników sieciowych 230 VAC konieczna jest odpowiednia obudowa, izolacja i zachowanie zasad bezpieczeństwa.
Najczęściej zadawane pytania
AVT1655 C to zlutowany układ miniaturowego włącznika zmierzchowego. Wymaga podłączenia zasilania 12 VDC, odbiornika oraz montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany moduł elektroniczny. Do użycia trzeba zapewnić obudowę, przewody, zasilanie 12 VDC i właściwe umieszczenie fotorezystora.
Do automatycznego włączania lampki LED, paska LED, podświetlenia gabloty, dekoracji, modelu albo małego odbiornika po zapadnięciu zmroku.
Moduł wymaga zasilania 12 VDC z zasilacza, baterii lub akumulatora.
Styki przekaźnika mają obciążalność 2 A / 250 V, ale podłączanie obwodów sieciowych wymaga odpowiedniej wiedzy, izolacji, obudowy i zachowania zasad bezpieczeństwa.
