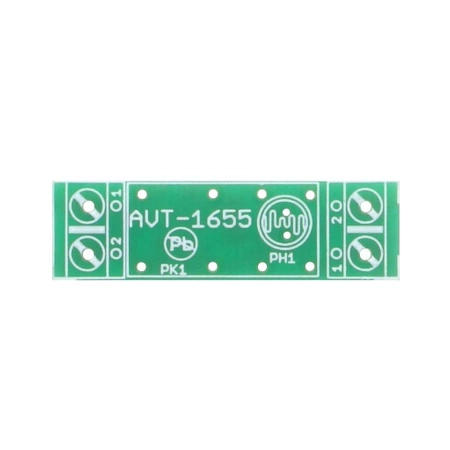

Miniaturowy włącznik zmierzchowy 12 VDC z przekaźnikiem 2 A - PCB do projektu AVT 1655
- Włącznik zmierzchowy automatycznie załączy oświetlenie po spadku jasności i zmieści się w małej obudowie. Wersja A zawiera PCB do AVT1655; elementy kompletujesz osobno.
Moduł automatycznego załączania po zmroku - płytka PCB do AVT1655

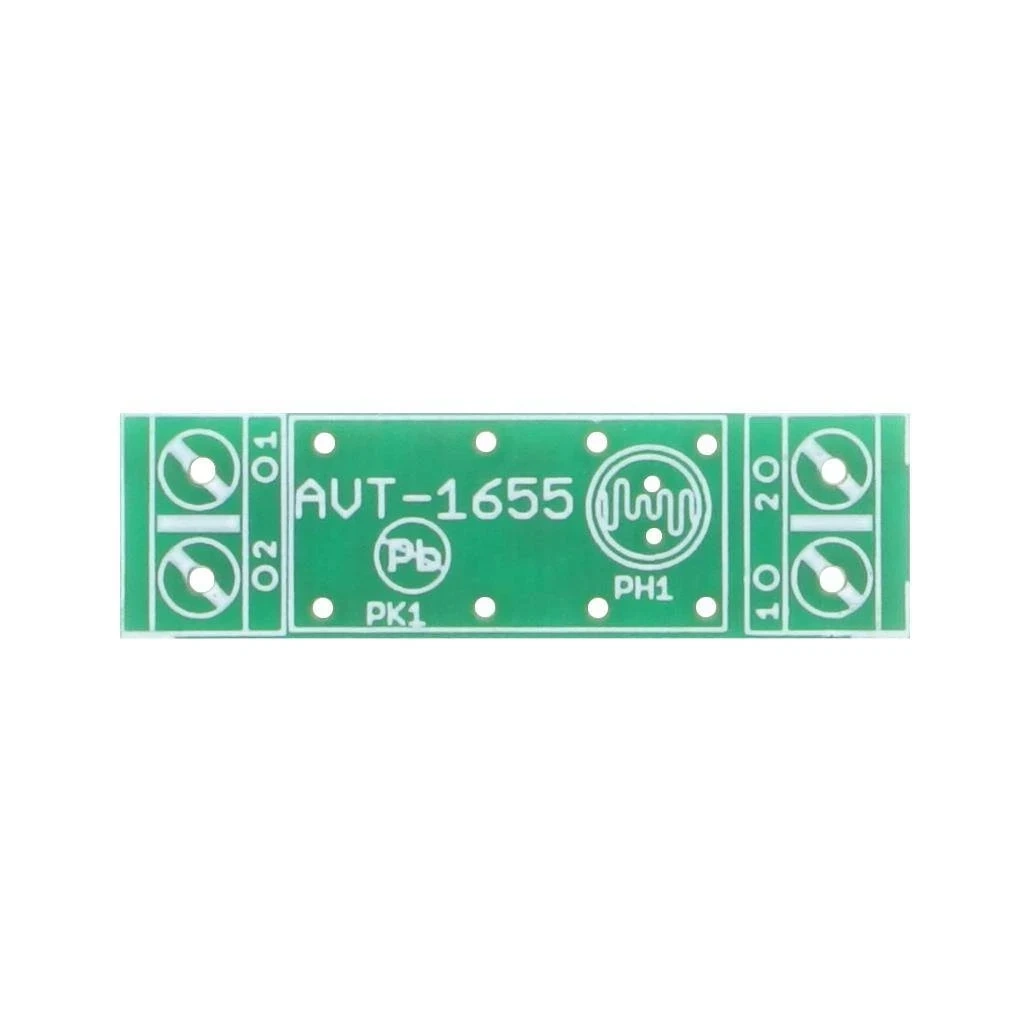

Płytka PCB do wykonania miniaturowego włącznika zmierzchowego 12 VDC z wyjściem przekaźnikowym.
Automatyczne włączanie oświetlenia po spadku jasności
AVT1655 to projekt małego włącznika zmierzchowego do automatycznego załączania odbiornika po zapadnięciu zmroku. Sprawdza się przy lampkach LED, podświetleniach, paskach LED 12 V, małych dekoracjach, modelach, gablotach i prostych układach automatyki niskonapięciowej.
Fotorezystor wykrywa spadek oświetlenia, a tranzystor steruje przekaźnikiem. Kondensator C2 ogranicza reakcję na krótkotrwałe zmiany światła, dzięki czemu układ nie powinien przełączać się nerwowo na granicy progu. Wersja A obejmuje samą płytkę PCB; fotorezystor, przekaźnik, tranzystor, elementy SMD, kondensatory i złącza trzeba skompletować osobno.
Karta techniczna
AVT1655
Miniaturowy włącznik zmierzchowy 12 VDC z fotorezystorem, wyjściem przekaźnikowym i opóźnioną reakcją na krótkotrwałe zmiany oświetlenia.
| Wersja | A – płytka drukowana PCB |
| Funkcja | automatyczne załączanie po zmroku |
| Czujnik oświetlenia | fotorezystor |
| Element wykonawczy | przekaźnik, styki 2 A / 250 V |
| Zasilanie układu | 12 VDC |
| Próg zadziałania | możliwość korekty przez zmianę rezystora R1 |
| Stabilizacja przełączania | kondensator C2 ogranicza reakcję na krótkie zmiany światła |
| Płytka PCB | 37×10 mm |
Wersja
AVT1655 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 47 kΩ
- R2: 4,7 kΩ
- PH1: fotorezystor
- C1, C2: 10 µF / 16 V
- T1: BC817
- D1: 1N4148
- CON1, CON2: ARK2
- PK1: przekaźnik JRC27F lub podobny
Notes
Elementy SMD montuje się od strony lutowania, natomiast fotorezystor, przekaźnik i złącza od strony elementów. Fotorezystor znajduje się pod przekaźnikiem, dlatego jego wyprowadzenia trzeba uformować przed montażem przekaźnika.
Układ załącza przekaźnik po spadku oświetlenia. W świetle dziennym rezystancja fotorezystora jest niska, a po zmroku rośnie do wartości pozwalającej wysterować tranzystor T1.
Próg zadziałania można skorygować przez zmianę wartości rezystora R1. Kondensator C2 pomaga uniknąć oscylacji przy granicznym poziomie jasności.
Przekaźnik ma styki 2 A / 250 V, ale sam moduł wymaga zasilania 12 VDC. Przy sterowaniu obwodami sieciowymi trzeba zachować separację, właściwą izolację przewodów i odpowiednią obudowę.
Uwaga: Wyjście przekaźnikowe może sterować obwodem o wyższym napięciu niż zasilanie modułu. Przy podłączaniu odbiorników sieciowych 230 VAC konieczna jest odpowiednia obudowa, izolacja i zachowanie zasad bezpieczeństwa.
Najczęściej zadawane pytania
AVT1655 A zawiera wyłącznie płytkę PCB do projektu miniaturowego włącznika zmierzchowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do automatycznego włączania lampki LED, paska LED, podświetlenia gabloty, dekoracji, modelu albo małego odbiornika po zapadnięciu zmroku.
Nie ma potencjometru regulacyjnego. Próg zadziałania można skorygować przez zmianę rezystora R1.
Moduł wymaga zasilania 12 VDC z zasilacza, baterii lub akumulatora.
Styki przekaźnika mają obciążalność 2 A / 250 V, ale podłączanie obwodów sieciowych wymaga odpowiedniej wiedzy, izolacji, obudowy i zachowania zasad bezpieczeństwa.
