Miniaturowy włącznik zmierzchowy 12 VDC z przekaźnikiem 2 A - KIT AVT 1655
- Włącznik zmierzchowy doda automatyczne sterowanie lampką LED, paskiem LED lub małym układem 12 VDC po zapadnięciu zmroku. AVT1655 B to KIT DIY z PCB i elementami do lutowania.
Moduł automatycznego załączania po zmroku - KIT DIY AVT1655
KIT do zbudowania małego włącznika zmierzchowego 12 VDC z wyjściem przekaźnikowym.

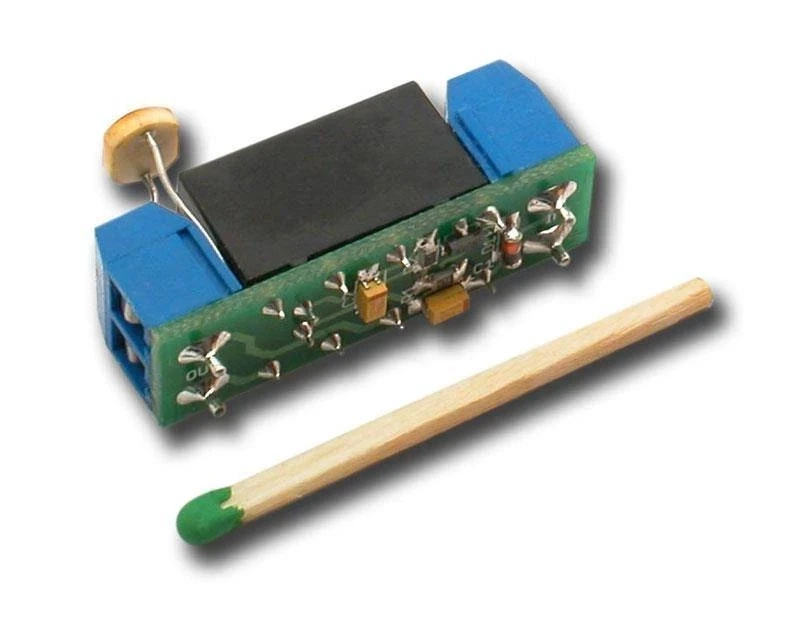

Włącznik zmierzchowy do samodzielnego montażu
AVT1655 pozwala zbudować bardzo mały układ do automatycznego załączania odbiornika po spadku poziomu oświetlenia. Nadaje się do lampek LED, pasków LED 12 V, podświetleń gablot, modeli, dekoracji i prostych układów, które mają działać dopiero po zmroku.
Fotorezystor steruje tranzystorem, a tranzystor załącza przekaźnik. Kondensator C2 zmniejsza podatność układu na krótkotrwałe zmiany jasności. Wersja B to zestaw KIT z płytką PCB, fotorezystorem, przekaźnikiem, tranzystorem, elementami SMD, kondensatorami, złączami i elementami do lutowania.
Karta techniczna
AVT1655
Miniaturowy włącznik zmierzchowy 12 VDC z fotorezystorem, wyjściem przekaźnikowym i opóźnioną reakcją na krótkotrwałe zmiany oświetlenia.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | automatyczne załączanie po zmroku |
| Czujnik oświetlenia | fotorezystor |
| Element wykonawczy | przekaźnik, styki 2 A / 250 V |
| Zasilanie układu | 12 VDC |
| Próg zadziałania | możliwość korekty przez zmianę rezystora R1 |
| Stabilizacja przełączania | kondensator C2 ogranicza reakcję na krótkie zmiany światła |

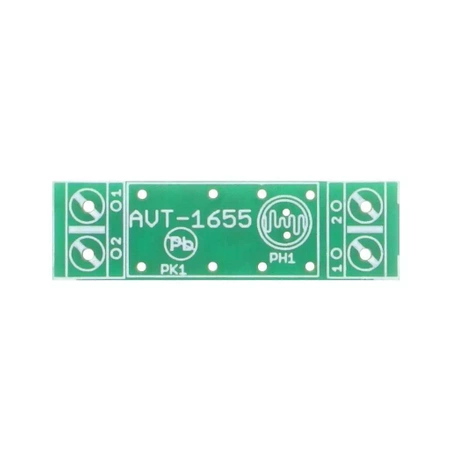

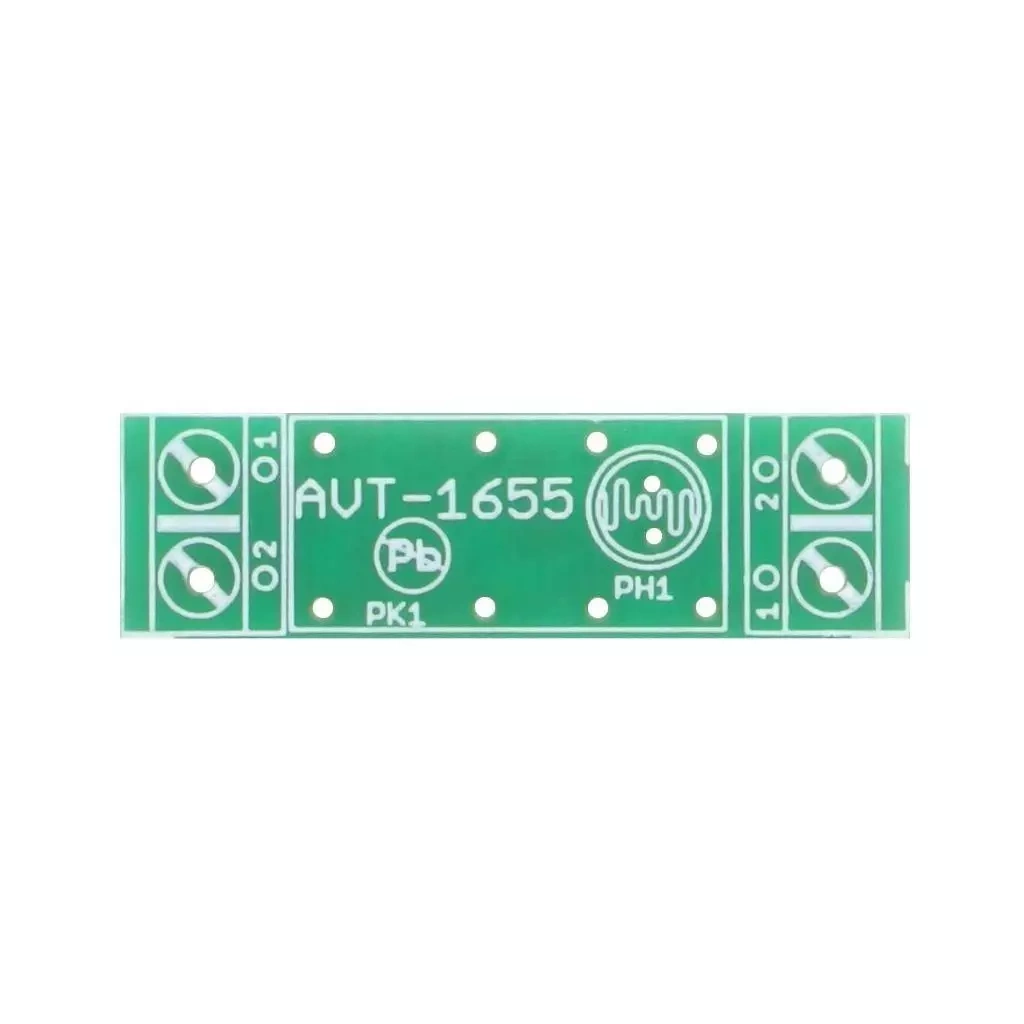

| Płytka PCB | 37×10 mm |
Wersja
AVT1655 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, fotorezystor, przekaźnik, tranzystor BC817, diodę 1N4148, rezystory, kondensatory, złącza ARK2 i elementy do zlutowania miniaturowego włącznika zmierzchowego.
Notes
Elementy SMD montuje się od strony lutowania, natomiast fotorezystor, przekaźnik i złącza od strony elementów. Fotorezystor znajduje się pod przekaźnikiem, dlatego jego wyprowadzenia trzeba uformować przed montażem przekaźnika.
Układ załącza przekaźnik po spadku oświetlenia. W świetle dziennym rezystancja fotorezystora jest niska, a po zmroku rośnie do wartości pozwalającej wysterować tranzystor T1.
Próg zadziałania można skorygować przez zmianę wartości rezystora R1. Kondensator C2 pomaga uniknąć oscylacji przy granicznym poziomie jasności.
Przekaźnik ma styki 2 A / 250 V, ale sam moduł wymaga zasilania 12 VDC. Przy sterowaniu obwodami sieciowymi trzeba zachować separację, właściwą izolację przewodów i odpowiednią obudowę.
Uwaga: Wyjście przekaźnikowe może sterować obwodem o wyższym napięciu niż zasilanie modułu. Przy podłączaniu odbiorników sieciowych 230 VAC konieczna jest odpowiednia obudowa, izolacja i zachowanie zasad bezpieczeństwa.
Najczęściej zadawane pytania
AVT1655 B to zestaw KIT z płytką PCB, fotorezystorem, przekaźnikiem, elementami SMD, kondensatorami, złączami i elementami do lutowania miniaturowego włącznika zmierzchowego.

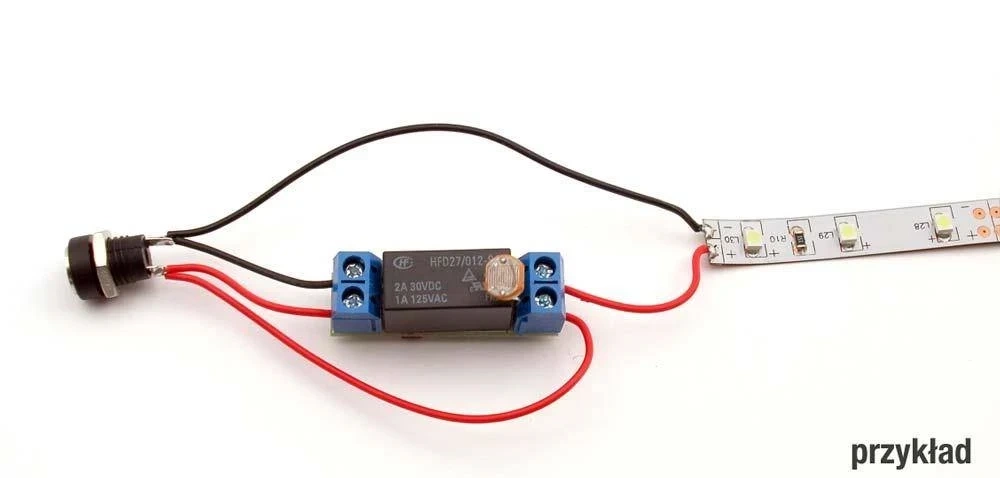

Do automatycznego włączania lampki LED, paska LED, podświetlenia gabloty, dekoracji, modelu albo małego odbiornika po zapadnięciu zmroku.
Nie ma potencjometru regulacyjnego. Próg zadziałania można skorygować przez zmianę rezystora R1.
Moduł wymaga zasilania 12 VDC z zasilacza, baterii lub akumulatora.
Montaż wymaga lutowania elementów SMD i przewlekanych. Fotorezystor trzeba uformować przed montażem przekaźnika, ponieważ znajduje się pod nim.
