Miniaturowy stabilizator impulsowy MC34063 - PCB do projektu AVT 5821
- Obniża napięcie w małych układach elektronicznych, zapewniając sprawniejsze zasilanie do 500 mA niż stabilizator liniowy. Wersja A zawiera płytkę PCB.
Miniaturowy stabilizator impulsowy – przetwornica step-down MC34063 AVT5821
Moduł pozwala uzyskać stabilizowane napięcie w małych układach, w których liczą się wymiary i sprawność zasilania.
Mały stabilizator impulsowy do ciasnych zabudów
AVT5821 pozwala zbudować miniaturowy stabilizator impulsowy obniżający napięcie, przydatny tam, gdzie stabilizator liniowy generowałby zbyt duże straty mocy. Moduł powstał z myślą o zasilaniu serwomechanizmów w modelach kolejowych sterowanych systemem DCC, ale może zasilać także inne niewielkie układy elektroniczne.
Sercem przetwornicy jest popularny układ MC34063. Napięcie wyjściowe ustala się doborem rezystorów dzielnika R13/R14, a prąd obciążenia ograniczono do bezpiecznej wartości około 500 mA. Dzięki prostownikowi na diodach Schottky’ego moduł może pracować także z sygnałem DCC o częstotliwości rzędu 10 kHz.
Karta techniczna
AVT5821
Miniaturowy stabilizator impulsowy z układem MC34063ACD, prostownikiem na diodach Schottky’ego, dławikiem wyjściowym, rezystorem ograniczenia prądu i napięciem wyjściowym ustawianym dzielnikiem R13/R14.
| Wersja | A – płytka PCB |
| Typ projektu | miniaturowy stabilizator impulsowy step-down |
| Zastosowanie | zasilanie serwomechanizmów w modelach DCC i innych małych układów elektronicznych |
| Układ przetwornicy | MC34063ACD |
| Typ stabilizacji | impulsowa, obniżająca napięcie |
| Maksymalny prąd obciążenia | do 500 mA |
| Ograniczenie prądu | R11 0,33 Ω, SMD1206 |
| Ustawianie napięcia wyjściowego | dobór rezystorów R13 i R14 |
| Wzór napięcia wyjściowego | Vout = 1,25×(1+R14/R13) |
| Przykładowe napięcia wyjściowe | 3,31 V; 3,93 V; 4,91 V; 4,96 V; 5,74 V; 6,28 V; 11,7 V; 24,17 V |
| Wejście z systemu DCC | TrackR / TrackL |
| Wejście zasilania po prostowniku | punkt P3 +Zas |
| Prostownik wejściowy | mostek na diodach Schottky’ego SS16L-R2 |
| Dioda przetwornicy | SS16L-R2 |
| Dławik wyjściowy | DL22-100 |
| Kondensator wejściowy | C9 47 µF / 40 V, dobrany do pracy z przebiegiem DCC |
| Kondensatory wyjściowe | C7, C8 100 µF / 10 V; wartość i napięcie zależne od wymagań |
| Dodatkowy kondensator wyjściowy | miejsce THT na dodatkową pojemność przy większym prądzie obciążenia |
| Dodatkowy kondensator wejściowy | pola lutownicze do zewnętrznego kondensatora przy zasilaniu napięciem sinusoidalnym |
| Możliwość skrócenia PCB | część z diodami mostka można odciąć przy zasilaniu z napięcia dostępnego za prostownikiem |
| Montaż | miniaturowa płytka SMD, wymagająca precyzyjnego lutowania |
| Wymiary płytki PCB | 30×11 mm |

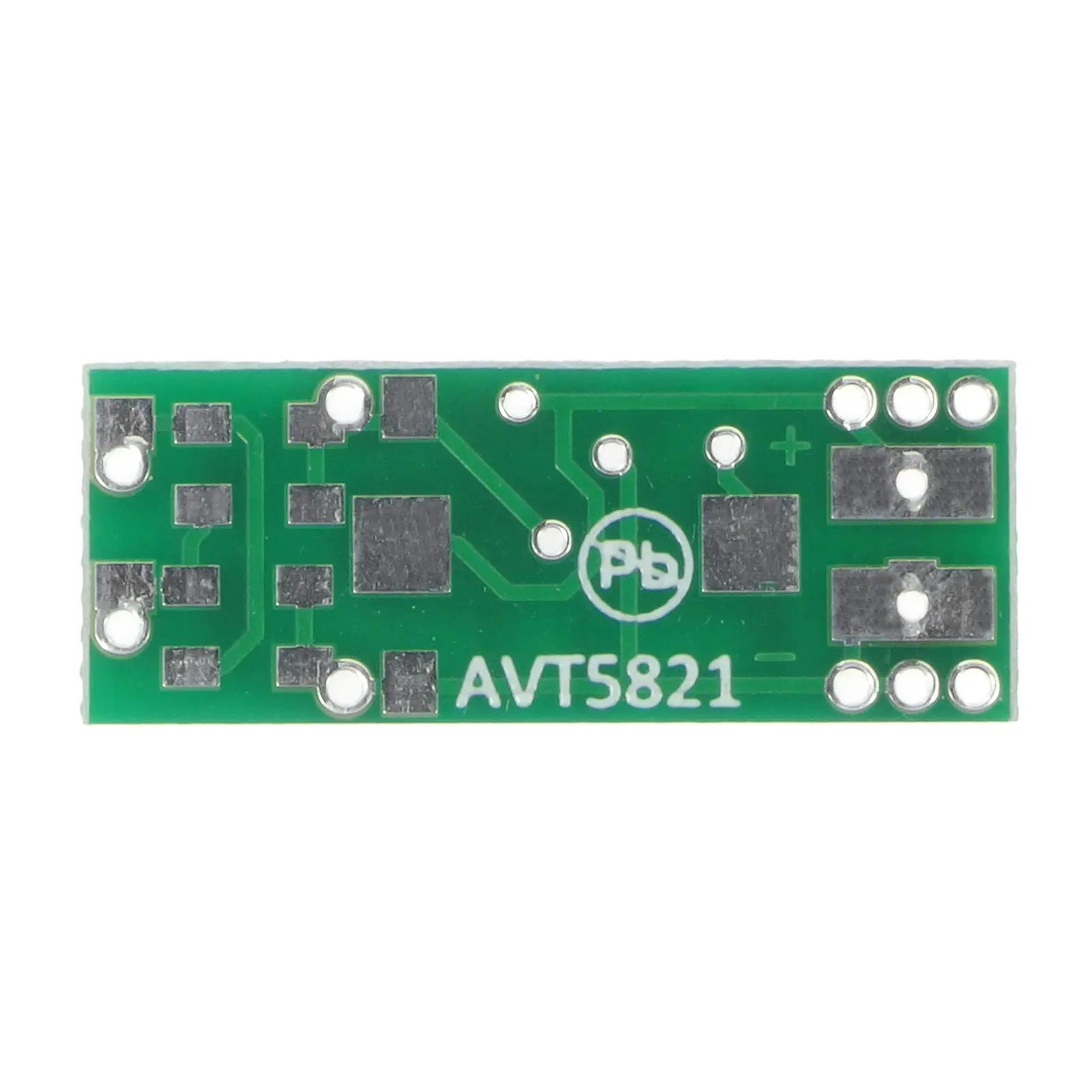

Wersja A – płytka PCB
AVT5821 A zawiera płytkę PCB do projektu miniaturowego stabilizatora impulsowego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R11: 0,33 Ω, SMD1206
- R13, R14: wartości dobierane według wymaganego napięcia wyjściowego
- C1: 470 pF
- C2: 10 µF / 10 V, tantalowy; pojemność i napięcie zależne od wymagań
- C7, C8: 100 µF / 10 V; pojemność i napięcie zależne od wymagań
- C9: 47 µF / 40 V
- U1: MC34063ACD
- D1, D2, D4, D6: SS16L-R2
- L1: DL22-100
- Pola lutownicze wejścia i wyjścia: TrackR, TrackL, +Zas, GND, Vout
- Opcjonalny kondensator wejściowy lub wyjściowy THT, dobierany do sposobu zasilania i obciążenia
Notes
Napięcie wyjściowe należy dobrać przez zmianę wartości R13 i R14. Dla innych wartości niż przykładowe trzeba zachować zależność dzielnika napięcia układu MC34063.
Przy większym prądzie obciążenia warto dolutować dodatkowy kondensator na wyjściu. Na płytce przewidziano do tego miejsce na element THT.
Jeżeli moduł ma być zasilany napięciem sinusoidalnym, a nie przebiegiem DCC, trzeba dodać zewnętrzny kondensator wejściowy. Mała pojemność C9 została dobrana pod prostokątny przebieg DCC.
Uwaga: Moduł ma bardzo małe wymiary i elementy SMD, dlatego wymaga precyzyjnego lutowania. Przed podłączeniem odbiornika trzeba sprawdzić napięcie wyjściowe bez obciążenia oraz poprawność polaryzacji wejścia i wyjścia.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To miniaturowy stabilizator impulsowy obniżający napięcie, przydatny w małych układach elektronicznych i modelarstwie DCC.
Przetwornica jest oparta na popularnym układzie MC34063ACD.
Układ może dostarczyć do obciążenia prąd do około 500 mA.
Napięcie wyjściowe ustala się wartościami rezystorów R13 i R14 w dzielniku sprzężenia zwrotnego.
Tak. Układ został przygotowany z myślą o modelach kolejowych sterowanych systemem DCC, a prostownik wejściowy wykorzystuje diody Schottky’ego.
Tak. Część z diodami mostka prostowniczego można odciąć, jeśli moduł jest zasilany z napięcia dostępnego już za prostownikiem.
Przy większym prądzie obciążenia warto dodać kondensator wyjściowy. Przy zasilaniu napięciem sinusoidalnym trzeba przewidzieć także większą pojemność wejściową.
Nie. To wersja A, czyli sama płytka PCB. MC34063ACD, diody Schottky’ego, dławik, rezystory, kondensatory i pozostałe podzespoły trzeba dobrać osobno według wykazu.
