Co zawiera wersja AVT1786 A?
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
Miniaturowy przetwornik C/A S/PDIF WM8727 - PCB do projektu AVT 1786
- Konwertuje cyfrowy sygnał audio S/PDIF z wejścia optycznego lub coaxialnego na analogowy sygnał stereo, z odbiornikiem WM8804 i DAC WM8727. Wersja A zawiera płytkę PCB.
Miniaturowy przetwornik C/A – DAC S/PDIF z WM8727 AVT1786
Płytka pozwala zbudować kompaktowy przetwornik audio S/PDIF na analogowe wyjście stereo.
Miniaturowy DAC do wejścia optycznego i coaxialnego
AVT1786 pozwala zbudować mały przetwornik cyfrowo-analogowy audio z odbiornikiem S/PDIF WM8804 i przetwornikiem C/A WM8727. Moduł może pracować jako samodzielny DAC albo jako blok wbudowany we wzmacniacz audio, dodający bezpośrednie wejście cyfrowe.
Sygnał S/PDIF może być doprowadzony z odbiornika optycznego TORX147PL albo z wejścia coaxialnego. Wybrane zworką SEL źródło trafia do WM8804, po zdekodowaniu do standardu I²S jest przekazywane do WM8727, a następnie jako sygnał analogowy stereo wychodzi przez kondensatory separujące na złącze OUT.
Wejście S/PDIF optyczne lub coaxialne zworka SEL pozwala wybrać aktywne źródło cyfrowego sygnału audio
WM8804 + WM8727 odbiornik S/PDIF dekoduje sygnał do I²S, a przetwornik WM8727 zamienia go na audio analogowe

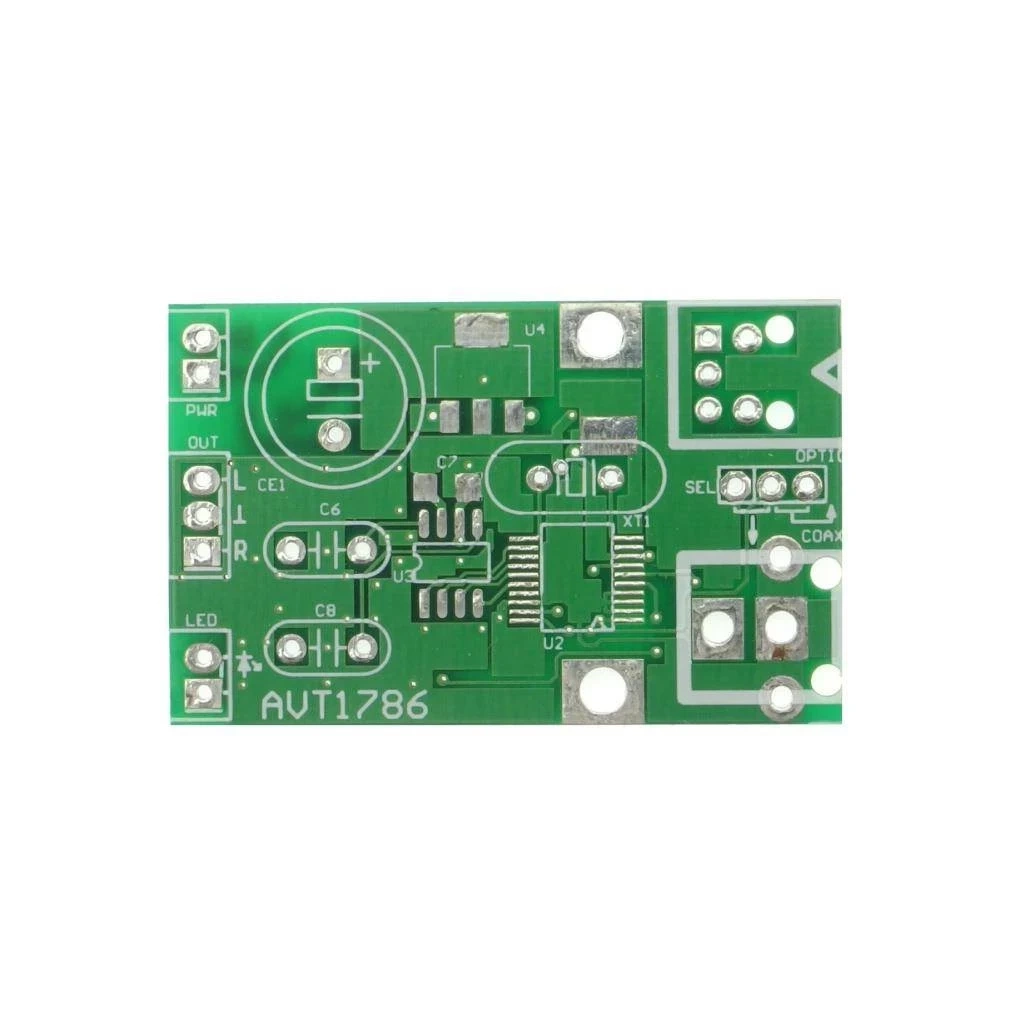

Płytka PCB 48×30 mm wersja A zawiera płytkę PCB do samodzielnego skompletowania elementów
Karta techniczna
AVT1786
Miniaturowy przetwornik C/A audio z wejściem S/PDIF optycznym i coaxialnym oraz analogowym wyjściem stereo.
| Wersja | A – płytka PCB |
| Typ projektu | miniaturowy przetwornik C/A audio |
| Zastosowanie | samodzielny DAC albo moduł wejścia cyfrowego do wzmacniacza audio |
| Wejścia cyfrowe audio | S/PDIF optyczne i S/PDIF coaxialne |
| Wybór wejścia | zworka wyboru aktywnego źródła S/PDIF |
| Tor konwersji | S/PDIF → I²S → analogowe stereo |
| Wyjście audio | analogowe stereo L/R |
| Sygnalizacja pracy | informacja o poprawnym dekodowaniu sygnału S/PDIF |
| Zasilanie wejściowe | 6 VAC |
| Napięcie robocze modułu | 3,3 V stabilizowane na płytce |
| Uruchomienie | po poprawnym montażu układ nie wymaga strojenia |
| Wymiary płytki PCB | 48×30 mm |
Wersja A – płytka PCB
AVT1786 A zawiera płytkę PCB do projektu miniaturowego przetwornika C/A z WM8727. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 1 kΩ, SMD 1206
- R3: 10 kΩ, SMD 1206
- R4: 75 Ω, SMD 1206
- R5, R6: 220 kΩ, SMD 1206
- C1: 1 µF, SMD 1206
- C2, C3: 18 pF, SMD 1206
- C4, C5, C7: 0,1 µF, SMD 1206
- C6, C8: 4,7 µF, foliowe, raster 5 mm
- C9…C11: 10 µF
- CE1: 1000 µF / 16 V, elektrolityczny, raster 5 mm
- BR1: B10S, mostek prostowniczy SMD
- LD1: dioda LED
- OPTIC: TORX147PL, odbiornik optyczny
- U1: MCP100T, SOT-23
- U2: WM8804, SSOP-20
- U3: WM8727, SO-8
- U4: LM1117-3.3, SOT-223
- COAX: gniazdo RCS do druku
- L1, L2: 10 µH, SMD 1206
- L5: 47 µH, SMD 1206
- LED: złącze SIP 2,54 mm
- OUT, PWR, SEL, LED: złącza SIP 2,54 mm
- XT1: kwarc 12 MHz, HC49U
Notes
Zworka SEL wybiera aktywne wejście S/PDIF: optyczne z odbiornika TORX147PL albo coaxialne z gniazda COAX. Przed testem należy ustawić ją zgodnie z podłączonym źródłem sygnału.
Dioda LD1 sygnalizuje poprawne dekodowanie sygnału S/PDIF. Jej brak świecenia po podaniu sygnału może oznaczać błędnie wybrane wejście, brak sygnału albo problem w torze odbiornika.
Wyjście analogowe OUT jest separowane kondensatorami C6 i C8. Po poprawnym montażu układ nie wymaga strojenia – wystarczy sprawdzić montaż, podłączyć źródło S/PDIF, zasilanie i tor audio.
Uwaga: Układ pracuje z torami cyfrowymi i analogowymi audio. Staranny montaż elementów SMD, poprawna filtracja zasilania oraz właściwe prowadzenie mas i przewodów sygnałowych mają duży wpływ na stabilną pracę i jakość dźwięku.
Najczęściej zadawane pytania
Do czego służy AVT1786?
To miniaturowy przetwornik C/A audio, który zamienia cyfrowy sygnał S/PDIF z wejścia optycznego lub coaxialnego na analogowy sygnał stereo.
Jakie układy scalone zastosowano?
Odbiornikiem S/PDIF jest WM8804, a przetwornikiem cyfrowo-analogowym jest WM8727.
Jakie wejścia cyfrowe obsługuje moduł?
Moduł obsługuje wejście optyczne przez TORX147PL oraz wejście coaxialne przez gniazdo COAX.
Do czego służy zworka SEL?
SEL wybiera aktywne źródło sygnału S/PDIF: wejście optyczne albo coaxialne.
Jaki format trafia z odbiornika do przetwornika C/A?
Po zdekodowaniu sygnału S/PDIF w WM8804 dane są przekazywane do WM8727 w standardzie I²S.
Jak zasila się układ?
Układ jest zasilany z napięcia przemiennego 6 V przez mostek prostowniczy i stabilizator LDO 3,3 V.
Czy układ wymaga strojenia?
Nie. Po poprawnym montażu układ nie wymaga uruchamiania ani regulacji.
Co sygnalizuje LD1?
LD1 sygnalizuje poprawne dekodowanie sygnału S/PDIF przez odbiornik WM8804.
Czy to jest kompletny zestaw do montażu?
Nie. To wersja A, czyli sama płytka PCB. WM8804, WM8727, MCP100T, LM1117-3.3, TORX147PL, mostek B10S, gniazdo COAX, rezystory, kondensatory, dławiki, kwarc 12 MHz, złącza i pozostałe elementy trzeba dobrać osobno według wykazu.
