Miniaturowy GPS AVT1703 do robotyki i projektów z mikrokontrolerami wykorzystuje odbiornik Quectel L30, interfejs I²C, złącze anteny GPS i sygnalizację synchronizacji. Wersja A zawiera samą płytkę PCB, elementy osobno.

Miniaturowy odbiornik GPS I²C do robotyki – płytka PCB AVT1703

Płytka drukowana do budowy kompaktowego odbiornika GPS dla projektów z mikrokontrolerami, robotyki i lokalizacji obiektów.

Mały GPS do robotyki i urządzeń mobilnych

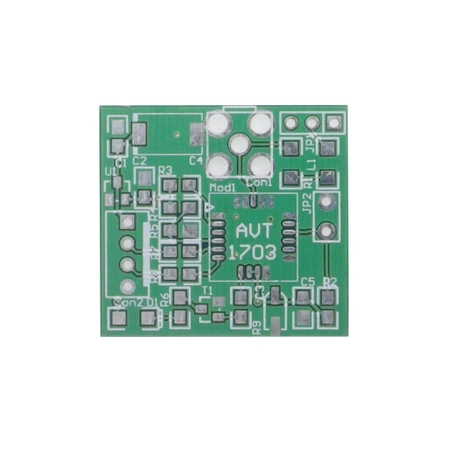

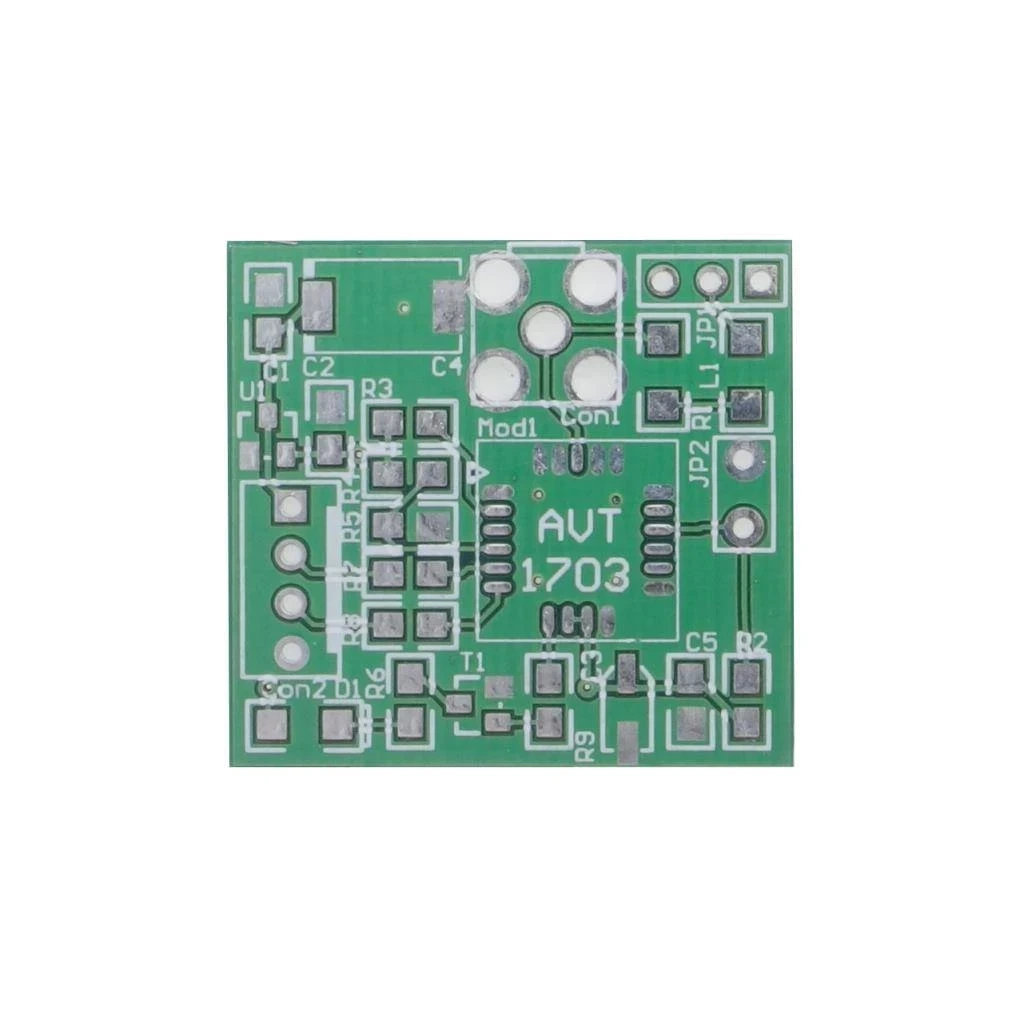

AVT1703 A to płytka PCB do wykonania miniaturowego odbiornika GPS opartego na module Quectel L30. Projekt sprawdza się w robotyce, urządzeniach mobilnych, lokalizacji obiektów oraz wszędzie tam, gdzie potrzebne są współrzędne GPS przy niewielkich wymiarach układu.

W tej aplikacji odbiornik L30 komunikuje się przez interfejs I²C, co ułatwia współpracę z mikrokontrolerem. Płytka zawiera zasilanie modułu przez stabilizator LDO, złącze anteny GPS, wyprowadzenie sygnałów na złącze Con2 oraz diodę LED sygnalizującą odbiór poprawnych danych z satelitów.

GPS do mikrokontrolera Projekt z interfejsem I²C do lokalnych aplikacji sterowanych mikrokontrolerem

Quectel L30 Miniaturowy odbiornik GPS z chipsetem SiRF Star IV

Płytka 29×27 mm Kompaktowy wariant PCB do samodzielnego skompletowania elementów

Karta techniczna
AVT1703

AVT1703 to projekt miniaturowego odbiornika GPS do współpracy z mikrokontrolerem. Układ bazuje na module Quectel L30, stabilizatorze LDO 1,8 V oraz złączu do anteny GPS.

Kod projektu	AVT1703
Wersja	A – płytka drukowana PCB
Typ układu	miniaturowy odbiornik GPS
Zastosowanie	robotyka, urządzenia mobilne, lokalizacja obiektów, projekty z mikrokontrolerem
Odbiornik GPS	Quectel L30
Chipset GPS	SiRF Star IV
Interfejs komunikacyjny projektu	I²C
Zasilanie odbiornika	3,3 V, około 45 mA + prąd aktywnej anteny GPS
Stabilizator LDO	MCP1700-1.8
Złącze antenowe	SMB90
Zasilanie aktywnej anteny	przez R1 i L1 z napięcia 1,8 V lub zewnętrznie przez JP1
Włączanie / wyłączanie odbiornika	wejście ON/OFF, sterowanie przez JP2
Sygnalizacja synchronizacji GPS	dioda LED D1 sterowana tranzystorem T1
Rodzaj płytki	dwustronna z metalizacją otworów
Wymiary płytki PCB	29×27 mm

Pobierz dokumentację PDF

Wersja

AVT1703 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno. Projekt występuje wyłącznie jako płytka do samodzielnej budowy miniaturowego odbiornika GPS.

Wykaz elementów

R1: 10 Ω SMD 1206
R2: 2,2 kΩ SMD 0805
R3, R5: 10 kΩ SMD 0805
R6: 220 Ω SMD 0805
R7, R8: 100 Ω SMD 0805
R9: 3,3 kΩ SMD 0805
C1, C2, C5: 100 nF SMD 0805
C3: 10 µF SMD „A”
C4: 47 µF SMD „D”
D1: dioda LED SMD 1206
T1: BC847 SOT-23
U1: MCP1700-1.8 SOT-23
Con1: SMB90
Con2: SIP4BACK
JP1: goldpiny 2×1 + zworka
L1: 47 nH SMD 1206
Mod1: odbiornik GPS Quectel L30

Notes

Odbiornik L30 obsługuje interfejsy UART i I²C, ale w tym projekcie wykorzystywany jest interfejs I²C. To rozwiązanie dobrze pasuje do lokalnych aplikacji, w których moduł GPS współpracuje bezpośrednio z mikrokontrolerem.

Zasilanie aktywnej anteny GPS można podać z napięcia 1,8 V przez R1 i L1 po założeniu zworki JP1. Jeśli antena wymaga wyższego napięcia, trzeba doprowadzić je z zewnątrz do odpowiedniego styku JP1 przy zdjętej zworce.

Do punktów JP2 można podłączyć mikroprzełącznik lub układ tranzystorowy sterujący wejściem ON/OFF. Włączenie albo wyłączenie odbiornika wymaga podania zbocza opadającego i utrzymania stanu niskiego przez co najmniej 1 ms.

Uwaga: przed podłączeniem modułu do mikrokontrolera sprawdź poziomy napięć, zasilanie 3,3 V, sposób sterowania ON/OFF oraz wymagania aktywnej anteny GPS. Nieprawidłowe napięcie zasilania albo błędne podłączenie złącza Con2 może uszkodzić odbiornik.
