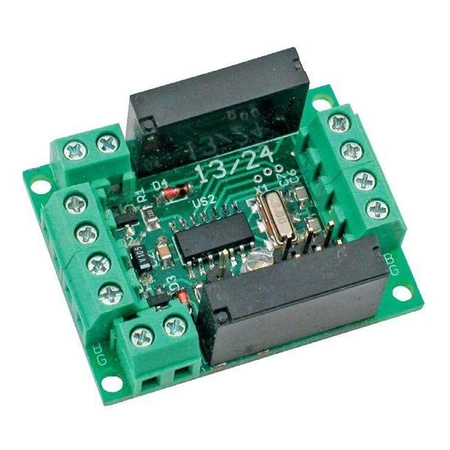

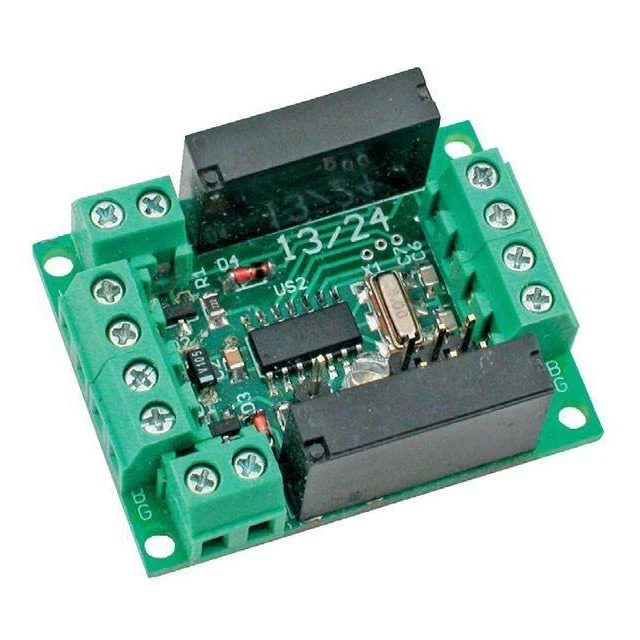

Miniaturowy moduł 2 przekaźników RS485 - zlutowany KIT AVT 1745
- Dwa adresowane wyjścia przekaźnikowe RS485 do integracji w rozproszonym sterowaniu lub automatyce budynkowej. AVT1745 C to zlutowany układ wymagający zasilania 7-15 V DC i konfiguracji adresu.
Adresowany moduł 2 przekaźników RS485 - zlutowany AVT1745
Zlutowany moduł dwóch przekaźników RS485 do integracji w rozproszonym systemie sterowania.
Zlutowane wyjścia przekaźnikowe sterowane przez RS485
AVT1745 C to zlutowany miniaturowy moduł wykonawczy z dwoma przekaźnikami sterowanymi przez magistralę RS485. Każde wyjście może otrzymać własny adres, dzięki czemu moduł nadaje się do rozproszonego sterowania odbiornikami z poziomu systemu nadrzędnego.
Układ obsługuje komendy załączenia, wyłączenia i odczytu stanu wyjścia. Wersja C wymaga zasilania 7…15 V DC, konfiguracji adresu, podłączenia magistrali RS485 i montażu w obudowie lub własnym urządzeniu. To zlutowany układ do integracji, a nie samodzielne gotowe urządzenie instalacyjne.
Karta techniczna
AVT1745
Zlutowany miniaturowy moduł wykonawczy z interfejsem RS485, dwoma przekaźnikami i adresowanymi wyjściami sterującymi.
| Wersja | C – zlutowany układ |
| Funkcja | miniaturowy moduł 2 przekaźników z RS485 |
| Interfejs komunikacyjny | RS485, UART programowy |
| Parametry transmisji | 9600, n, 8, 1 |
| Mikrokontroler | ATtiny24 z firmware projektu |
| Liczba wyjść | 2 niezależne wyjścia przekaźnikowe |
| Adresowanie | adresy wyjść 00…99, drugi kanał otrzymuje adres wyższy o 1 |
| Liczba modułów w magistrali | do 31 modułów, do 62 sterowanych urządzeń |
| Obciążalność styków | do 3 A, do 230 V AC lub 30 V DC |
| Zasilanie | 7…15 V DC, pobór prądu ok. 60 mA maks. |
| Płytka PCB | 38×30 mm |
Wersja
AVT1745 C – zlutowany układ. Wersja zawiera zmontowany moduł dwóch przekaźników RS485 z zaprogramowanym mikrokontrolerem ATtiny24, układem MAX485, stabilizatorem 78M05, przekaźnikami, złączami i pozostałymi elementami. Układ wymaga zasilania 7…15 V DC, konfiguracji adresu, podłączenia magistrali RS485 oraz montażu w obudowie lub własnym urządzeniu.
Notes
Przed pracą w magistrali trzeba skonfigurować adres modułu przez RS485. Do konfiguracji można użyć komputera z konwerterem USB-RS485 i terminala ustawionego na 9600, n, 8, 1.
Drugi kanał modułu automatycznie otrzymuje adres większy o 1. Przy kilku modułach w jednej magistrali kolejne adresy należy nadawać co 2, aby uniknąć nakładania się kanałów.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy wymaga zasilania, przewodów, obudowy, magistrali RS485 oraz nadrzędnego sterownika wysyłającego komendy.
Przy przełączaniu obciążeń 230 V AC trzeba dobrać obudowę, przewody, zabezpieczenia i odstępy izolacyjne do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1745 C to zlutowany układ miniaturowego modułu dwóch przekaźników RS485. Zawiera zaprogramowany ATtiny24, MAX485, stabilizator, przekaźniki, złącza i pozostałe elementy. Wymaga zasilania 7…15 V DC, konfiguracji adresu i integracji z magistralą RS485.
Do zdalnego sterowania dwoma przekaźnikami przez magistralę RS485. Moduł sprawdza się w rozproszonej automatyce, sterowaniu instalacyjnym i systemach, w których wyjścia wykonawcze są oddalone od sterownika nadrzędnego.
Nie. To zlutowany moduł wykonawczy do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, magistralę RS485, sterownik nadrzędny, przewody i bezpieczne podłączenie obciążeń.
Do jednej magistrali można dołączyć do 31 modułów AVT1745, co daje do 62 sterowanych wyjść przekaźnikowych.
Moduł wymaga zasilania 7…15 V DC. Maksymalny pobór prądu wynosi około 60 mA.
