Miniaturowy moduł 2 przekaźników RS485 - PCB i mikroprocesor do projektu AVT 1745
Moduł RS485 umożliwia adresowane sterowanie dwoma przekaźnikami w rozproszonej sieci automatyki. Wersja A+ zawiera PCB i zaprogramowany ATtiny24; elementy kompletujesz osobno.
Adresowany moduł 2 przekaźników RS485 - płytka PCB i zaprogramowany ATtiny24 do AVT1745

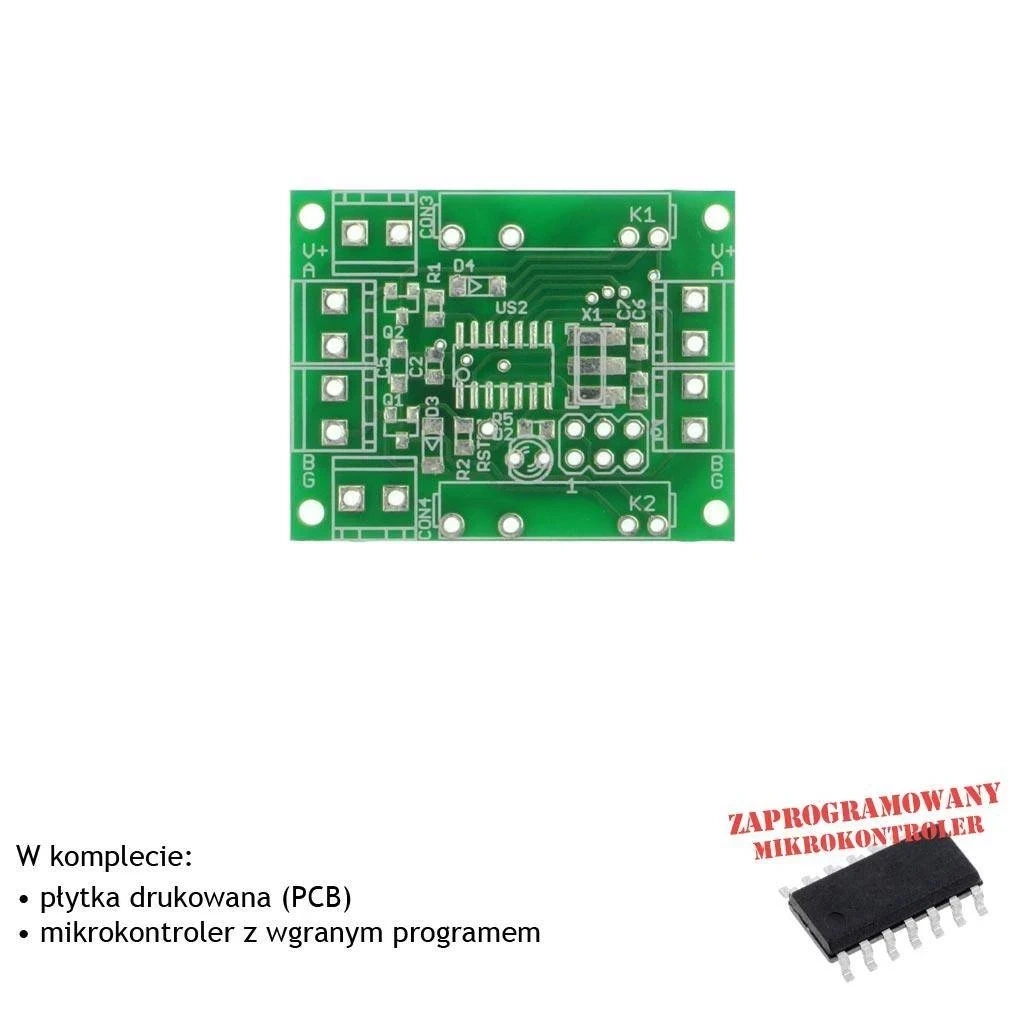

Płytka PCB i zaprogramowany mikrokontroler do wykonania miniaturowego modułu dwóch przekaźników sterowanych przez RS485.
Dwa przekaźniki w adresowanej sieci RS485
AVT1745 to miniaturowy moduł wykonawczy do rozproszonego sterowania przekaźnikami przez magistralę RS485. Pojedynczy moduł obsługuje dwa niezależne wyjścia przekaźnikowe, które można załączać, wyłączać oraz odpytywać prostymi komendami tekstowymi.
Moduły można łączyć w sieć sterującą po 4-przewodowej skrętce z liniami zasilania i magistrali RS485. Każde wyjście ma własny adres, a kompaktowa płytka 38×30 mm ułatwia montaż przelotowy w miejscu przecięcia przewodu, także w małych obudowach i puszkach instalacyjnych. Wersja A+ obejmuje płytkę PCB oraz zaprogramowany mikrokontroler ATtiny24 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Sterowanie przez RS485komendy do załączania, wyłączania i odczytu stanu wyjść
2 przekaźniki 3 Adwa niezależne wyjścia z wyprowadzonymi stykami zwiernymi
PCB + zaprogramowany ATtiny24płytka 38×30 mm i mikrokontroler z firmware projektu
Skala trudności2/6
Szacowany czas montażu1 h
Karta techniczna AVT1745
Miniaturowy moduł wykonawczy z interfejsem RS485, dwoma przekaźnikami i adresowanymi wyjściami sterującymi.
Wersja
A+ – płytka PCB i zaprogramowany mikrokontroler
Funkcja
miniaturowy moduł 2 przekaźników z RS485
Interfejs komunikacyjny
RS485, UART programowy
Parametry transmisji
9600, n, 8, 1
Mikrokontroler
ATtiny24 z firmware projektu
Liczba wyjść
2 niezależne wyjścia przekaźnikowe
Adresowanie
adresy wyjść 00…99, drugi kanał otrzymuje adres wyższy o 1
AVT1745 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny24 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
R1, R2: 10 kΩ SMD 0805
R3, R5: 2,2 kΩ SMD 0805
R4: 1 Ω SMD 0805
C1–C3: 100 nF SMD 0805
C4, C5: 10 µF SMD 0805
C6, C7: 18 pF SMD 0805
D1, D3, D4: LL4148
D2: LED 3 mm, przewlekana
T1, T2: BC847
X1: rezonator kwarcowy 12 MHz SMD
US1: 78M05 SMD
US3: MAX485 SMD
K1, K2: HF49F-5V
CON1–CON4: DG 3.5/2
PROG, RST: goldpin 1×7 + zworka
Notes
Moduł wymaga wstępnej konfiguracji adresu przez interfejs RS485. Do konfiguracji można użyć komputera z konwerterem USB-RS485 i terminala obsługującego transmisję 9600, n, 8, 1.
Komendy mają postać tekstową, np. załączenie wyjścia, wyłączenie wyjścia lub odczyt jego aktualnego stanu. Drugi kanał modułu automatycznie otrzymuje adres większy o 1, dlatego kolejnym modułom nadaje się adresy zwiększane o 2.
Moduł przewidziano do montażu przelotowego w 4-przewodowej skrętce, która przenosi zasilanie oraz sygnały magistrali RS485.
Przy przełączaniu obciążeń 230 V AC trzeba dobrać obudowę, przewody, zabezpieczenia i odstępy izolacyjne do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Co zawiera wersja AVT1745 A+?
AVT1745 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny24 do projektu miniaturowego modułu dwóch przekaźników RS485. Pozostałe elementy, w tym MAX485, przekaźniki, stabilizator, elementy SMD, złącza i zworki, trzeba skompletować osobno.
Do czego służy AVT1745?
Do zdalnego sterowania dwoma przekaźnikami przez magistralę RS485. Moduł sprawdza się w rozproszonej automatyce, sterowaniu instalacyjnym i systemach, w których wyjścia wykonawcze są oddalone od sterownika nadrzędnego.
Czy mikrokontroler w A+ wymaga programowania?
Nie. Wersja A+ zawiera ATtiny24 z firmware przygotowanym do projektu AVT1745. Wymagana jest natomiast konfiguracja adresu modułu przed pracą w magistrali.
Ile modułów można podłączyć do jednej magistrali?
Do jednej magistrali można dołączyć do 31 modułów AVT1745, co daje do 62 sterowanych wyjść przekaźnikowych.
Jakie zasilanie jest wymagane?
Moduł wymaga zasilania 7…15 V DC. Maksymalny pobór prądu wynosi około 60 mA.
