Miniaturowy moduł 2 przekaźników RS485 - KIT AVT 1745
- Miniaturowy moduł RS485 do wykonania dwóch zdalnie sterowanych wyjść przekaźnikowych w sieci automatyki. AVT1745 B to KIT DIY z PCB i elementami do lutowania.
Adresowany moduł 2 przekaźników RS485 - KIT DIY AVT1745
KIT do wykonania miniaturowego modułu dwóch przekaźników sterowanych przez magistralę RS485.
Dwa zdalnie sterowane przekaźniki w sieci RS485

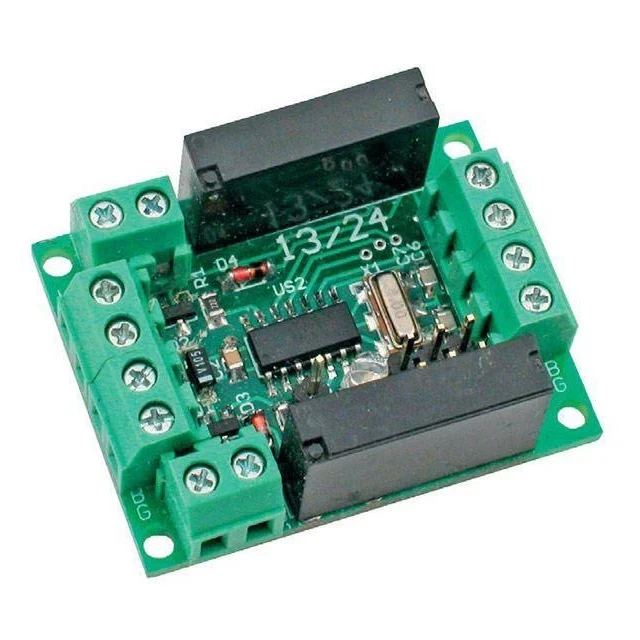

AVT1745 pozwala wykonać miniaturowy moduł wykonawczy z dwoma przekaźnikami sterowanymi przez magistralę RS485. Układ sprawdza się tam, gdzie wyjścia przekaźnikowe mają pracować z dala od sterownika nadrzędnego, a komunikacja powinna odbywać się po odpornej magistrali przewodowej.
Każde z dwóch wyjść ma własny adres i może być załączane, wyłączane oraz odpytywane komendami tekstowymi. Do jednej magistrali można dołączyć wiele modułów, tworząc rozproszony system sterowania. Wersja B to KIT z płytką PCB, zaprogramowanym mikrokontrolerem ATtiny24, układem MAX485, przekaźnikami i elementami do lutowania.
Karta techniczna
AVT1745
Miniaturowy moduł wykonawczy z interfejsem RS485, dwoma przekaźnikami i adresowanymi wyjściami sterującymi.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | miniaturowy moduł 2 przekaźników z RS485 |
| Interfejs komunikacyjny | RS485, UART programowy |
| Parametry transmisji | 9600, n, 8, 1 |
| Mikrokontroler | ATtiny24 z firmware projektu |
| Liczba wyjść | 2 niezależne wyjścia przekaźnikowe |
| Adresowanie | adresy wyjść 00…99, drugi kanał otrzymuje adres wyższy o 1 |
| Liczba modułów w magistrali | do 31 modułów, do 62 sterowanych urządzeń |
| Obciążalność styków | do 3 A, do 230 V AC lub 30 V DC |
| Zasilanie | 7…15 V DC, pobór prądu ok. 60 mA maks. |
| Płytka PCB | 38×30 mm |
Wersja

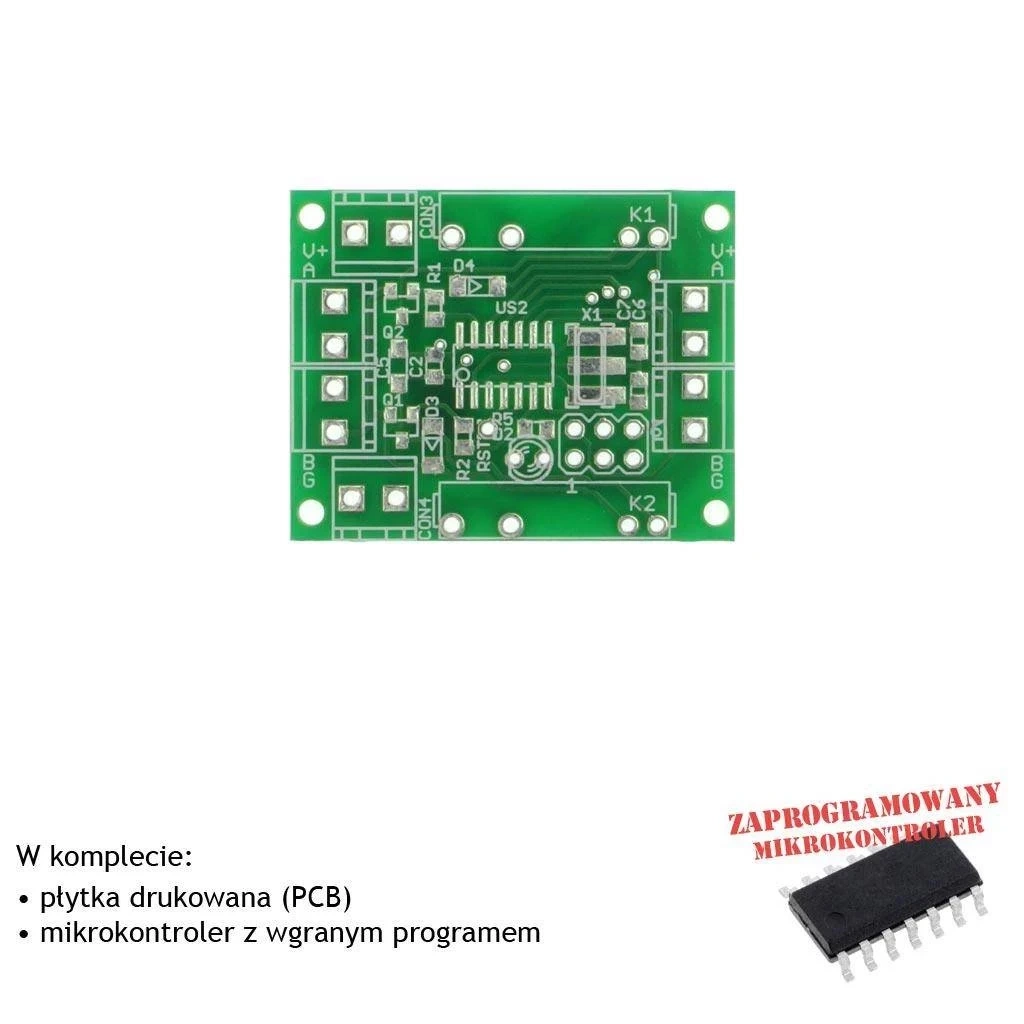

AVT1745 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany mikrokontroler ATtiny24, układ MAX485, stabilizator 78M05, przekaźniki, tranzystory, elementy SMD, złącza, zworki i pozostałe elementy do wykonania miniaturowego modułu dwóch przekaźników RS485.
Notes
Moduł wymaga wstępnej konfiguracji adresu przez interfejs RS485. Do konfiguracji można użyć komputera z konwerterem USB-RS485 i terminala obsługującego transmisję 9600, n, 8, 1.
Komendy mają postać tekstową. Pozwalają załączyć wyjście, wyłączyć wyjście albo odczytać jego aktualny stan. Drugi kanał modułu automatycznie otrzymuje adres większy o 1.
Do jednej magistrali można podłączyć do 31 modułów. Przy adresowaniu kolejnych płytek trzeba zachować odstęp co 2 adresy, aby uniknąć kolizji kanałów.
Przy przełączaniu obciążeń 230 V AC trzeba dobrać obudowę, przewody, zabezpieczenia i odstępy izolacyjne do docelowego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1745 B to zestaw KIT z płytką PCB i elementami do zlutowania miniaturowego modułu dwóch przekaźników RS485. Zawiera zaprogramowany ATtiny24, MAX485, przekaźniki, stabilizator, elementy SMD, złącza i zworki.
Do zdalnego sterowania dwoma przekaźnikami przez magistralę RS485. Moduł sprawdza się w rozproszonej automatyce, sterowaniu instalacyjnym i systemach, w których wyjścia wykonawcze są oddalone od sterownika nadrzędnego.
Nie. Wersja B zawiera ATtiny24 z firmware przygotowanym do projektu AVT1745. Wymagana jest natomiast konfiguracja adresu modułu przed pracą w magistrali.
Do jednej magistrali można dołączyć do 31 modułów AVT1745, co daje do 62 sterowanych wyjść przekaźnikowych.
Moduł wymaga zasilania 7…15 V DC. Maksymalny pobór prądu wynosi około 60 mA.
