Miniaturowy generator prostokątny 10 kHz...30 MHz - zlutowany KIT AVT 1603
- Generuj sygnał prostokątny 10 kHz...30 MHz do uruchamiania i testowania układów cyfrowych. AVT1603 C to zlutowany układ do montażu w prototypie.
Miniaturowy generator prostokątny 10 kHz...30 MHz - zlutowany AVT1603
Zlutowany generator sygnału zegarowego do montażu w prototypie, płytce testowej lub własnym urządzeniu.
Zlutowany generator zegarowy do prototypów cyfrowych

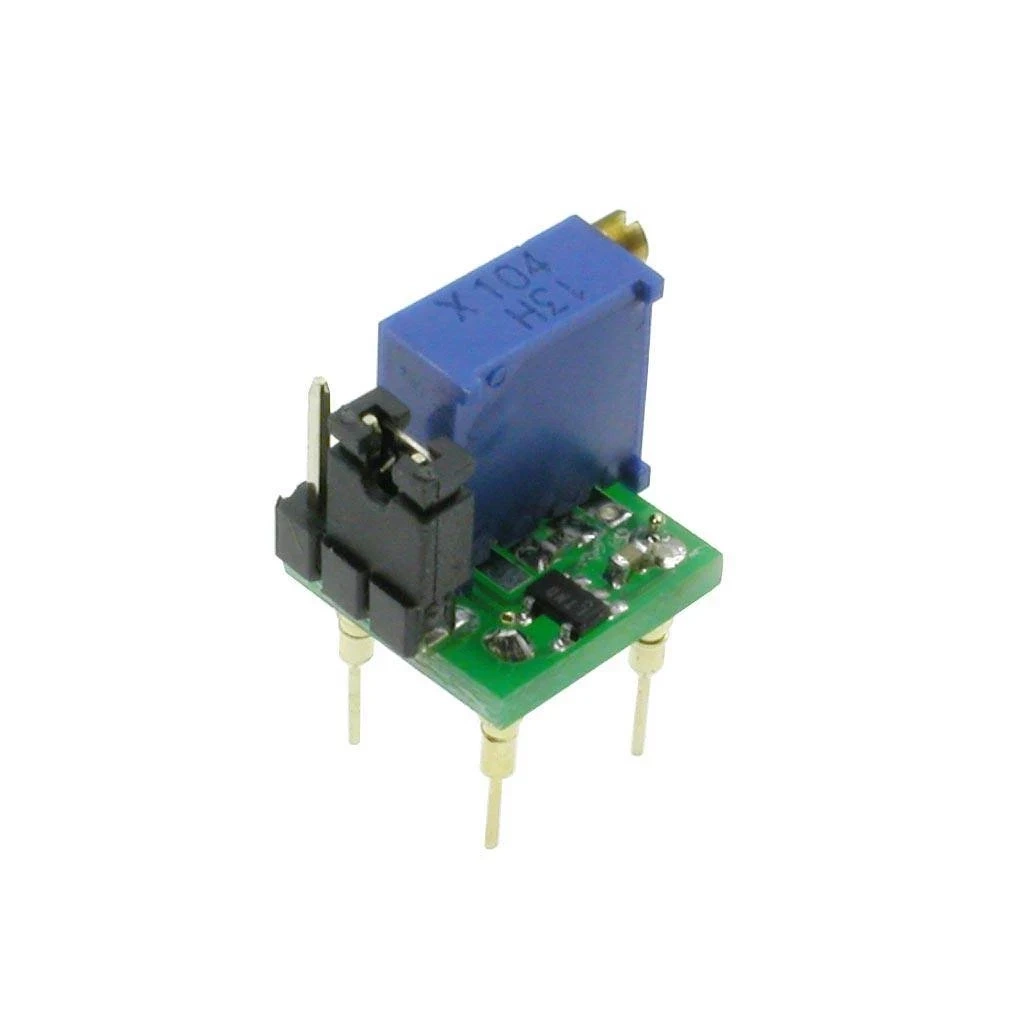

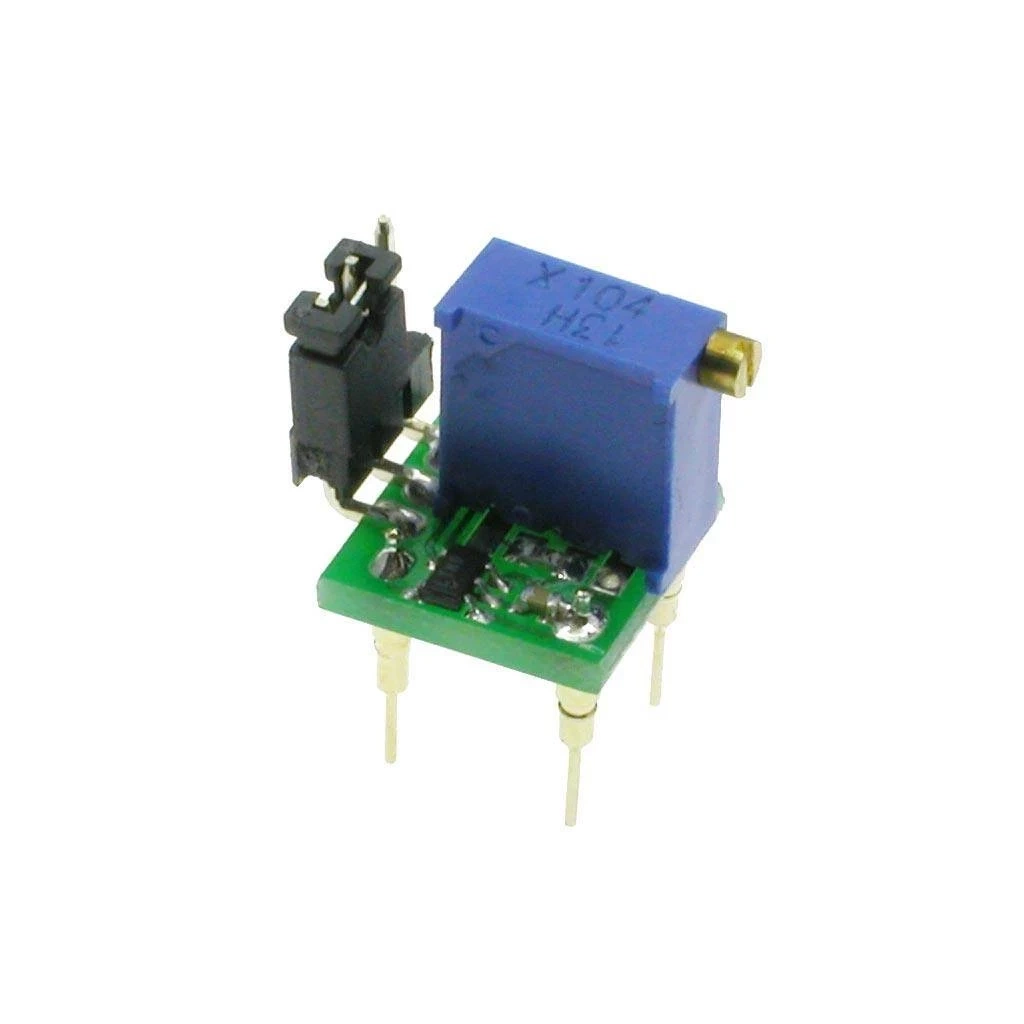

AVT1603 C to zlutowany układ miniaturowego generatora przebiegu prostokątnego z LTC1799. Sprawdza się jako regulowane źródło sygnału zegarowego podczas uruchamiania układów cyfrowych, testowania wejść zegarowych i eksperymentów z częstotliwością pracy prototypu.
Częstotliwość ustawia się potencjometrem wieloobrotowym, a zakres wybiera zworką na J1. Złącze J2 odpowiada układowi wyprowadzeń oscylatora DIP8, dlatego zlutowany układ można łatwo wprowadzić do płytki testowej albo własnej konstrukcji. Wersja C wymaga zasilania 2,7...5 V, ustawienia odpowiedniego zakresu częstotliwości i dopasowania poziomów logicznych do badanego układu.
Karta techniczna
AVT1603
Zlutowany miniaturowy generator przebiegu prostokątnego z układem LTC1799, płynną regulacją częstotliwości i wybieranym dzielnikiem sygnału wyjściowego.
| Wersja | C – zlutowany układ |
| Funkcja | generator przebiegu prostokątnego / sygnału zegarowego |
| Układ generatora | LTC1799 |
| Zakres całkowity | 10 kHz...30 MHz |
| Podzakres 1 | 10 kHz...300 kHz |
| Podzakres 2 | 100 kHz...3 MHz |
| Podzakres 3 | 1 MHz...30 MHz |
| Wybór zakresu | zworka J1, podział wyjścia 1 / 10 / 100 |
| Regulacja częstotliwości | płynna, potencjometrem wieloobrotowym RV1 |
| Rodzaj wyjścia | sygnał prostokątny / zegarowy |
| Złącze wyjściowe | J2 zgodne z wyprowadzeniami oscylatora DIP8 |
| Zasilanie | 2,7...5 V |
| Płytka PCB | 11×11 mm |
Wersja
AVT1603 C – zlutowany układ. Wersja zawiera zmontowany generator przebiegu prostokątnego z układem LTC1799, potencjometrem regulacji częstotliwości, zworką wyboru zakresu i wyjściem J2 zgodnym z układem oscylatora DIP8. Układ wymaga zasilania 2,7...5 V, ustawienia zakresu pracy i dopasowania sygnału do badanego układu cyfrowego.
Notes
Częstotliwość sygnału wyjściowego zależy od nastawy potencjometru RV1 oraz konfiguracji zworki J1. Do precyzyjnego ustawienia konkretnej wartości najlepiej użyć miernika częstotliwości.
Zworka na J1 wybiera dzielnik częstotliwości. Zwarcie pinów 1-2 ustawia podział :100, brak zwory podział :10, a zwarcie pinów 2-3 wyłącza podział.
Złącze J2 jest zgodne z oscylatorem w obudowie DIP8, co pozwala używać generatora jako zamiennika lub źródła zegara w prototypowanych układach cyfrowych.
Przed podłączeniem trzeba sprawdzić napięcie zasilania, poziomy logiczne, wybrany zakres częstotliwości oraz dopuszczalną częstotliwość wejścia zegarowego badanego układu.
Uwaga: Generator pracuje w zakresie 2,7...5 V. Przed podłączeniem do badanego układu trzeba sprawdzić napięcie zasilania, poziomy logiczne oraz wybrany zakres częstotliwości, aby nie przekroczyć parametrów wejścia zegarowego.
Najczęściej zadawane pytania
AVT1603 C to zlutowany układ miniaturowego generatora z LTC1799, potencjometrem regulacji częstotliwości, zworką wyboru zakresu i wyjściem J2 zgodnym z wyprowadzeniami oscylatora DIP8. Wymaga zasilania 2,7...5 V i dopasowania do badanego układu cyfrowego.
Nie. To zlutowany generator do montażu w prototypie, płytce testowej lub własnym urządzeniu. Do pracy wymaga zasilania, ustawienia zakresu i prawidłowego podłączenia wyjścia do badanego układu.
Zakres wybiera się zworką na J1. Zwarcie 1-2 daje 10 kHz...300 kHz, brak zwory 100 kHz...3 MHz, a zwarcie 2-3 zakres 1 MHz...30 MHz.
Tak, do regulacji służy potencjometr wieloobrotowy RV1. Do precyzyjnego ustawienia wymaganej wartości najlepiej użyć miernika częstotliwości.
Złącze J2 jest zgodne z układem wyprowadzeń oscylatora w obudowie DIP8, więc ułatwia takie zastosowanie w prototypach. Przed podłączeniem trzeba sprawdzić napięcie pracy, poziomy logiczne i dopuszczalną częstotliwość badanego układu.
