Miniaturowy generator prostokątny 10 kHz...30 MHz - KIT DIY AVT1603

KIT do zbudowania miniaturowego generatora sygnału zegarowego o płynnie ustawianej częstotliwości.

Regulowany generator zegarowy do samodzielnego montażu

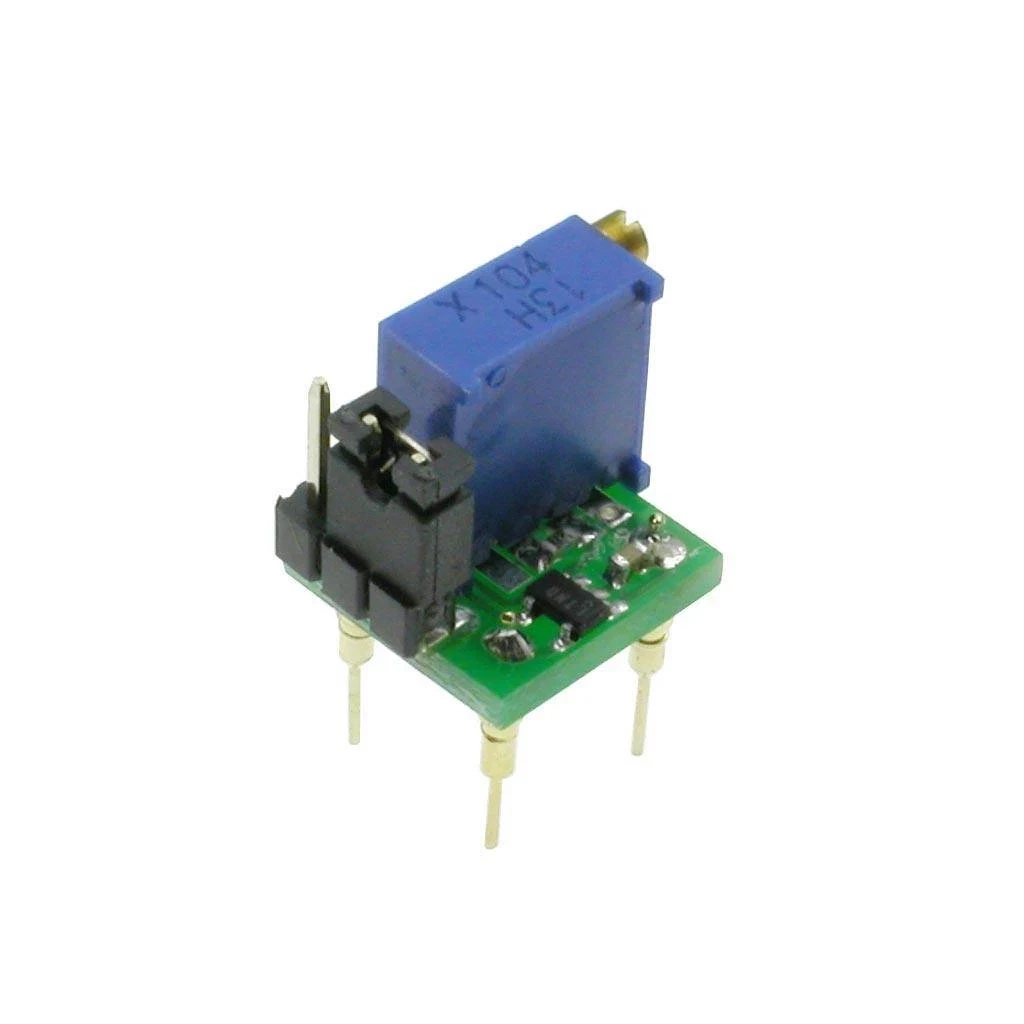

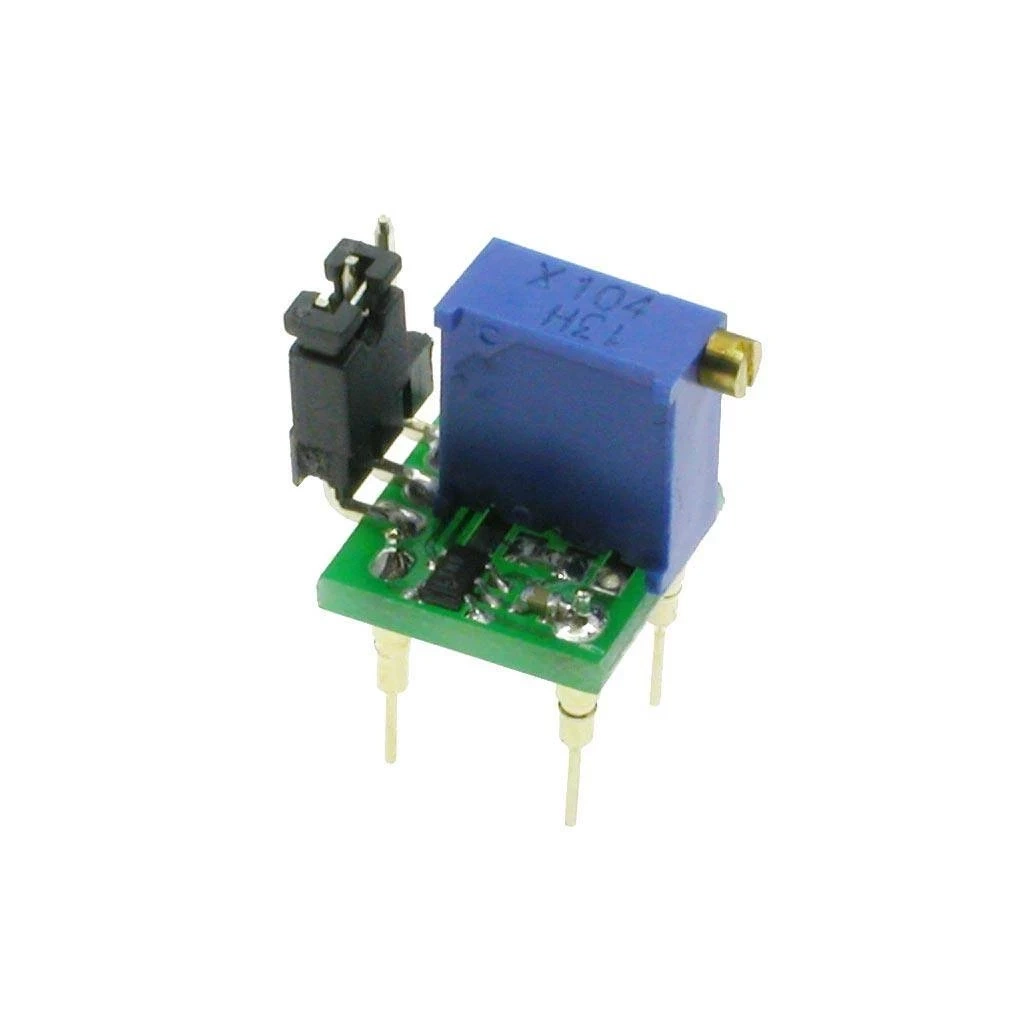

AVT1603 pozwala zbudować miniaturowy generator przebiegu prostokątnego z układem LTC1799. Sprawdza się podczas uruchamiania układów cyfrowych, testowania wejść zegarowych, eksperymentów z logiką oraz zastępowania stałego oscylatora sygnałem o regulowanej częstotliwości.

Częstotliwość ustawia się potencjometrem wieloobrotowym, a zworka J1 wybiera jeden z trzech podzakresów pracy. Wyjście J2 ma układ zgodny z wyprowadzeniami oscylatora DIP8, co ułatwia montaż w prototypach i płytkach testowych. Wersja B to zestaw KIT z płytką PCB, układem LTC1799, potencjometrem, elementami SMD i złączami do samodzielnego zlutowania.

Zakres 10 kHz...30 MHz trzy podzakresy wybierane zworką na złączu J1
Regulacja RV1 płynne ustawianie częstotliwości potencjometrem wieloobrotowym
Zasilanie 2,7...5 V praca z typowymi poziomami logiki układów cyfrowych
Skala trudności 2/6
Szacowany czas montażu 1 h

Karta techniczna
AVT1603

Miniaturowy generator przebiegu prostokątnego z układem LTC1799, płynną regulacją częstotliwości i wybieranym dzielnikiem sygnału wyjściowego.

WersjaB – zestaw elementów do samodzielnego montażu
Funkcjagenerator przebiegu prostokątnego / sygnału zegarowego
Układ generatoraLTC1799
Zakres całkowity10 kHz...30 MHz
Podzakres 110 kHz...300 kHz
Podzakres 2100 kHz...3 MHz
Podzakres 31 MHz...30 MHz
Wybór zakresuzworka J1, podział wyjścia 1 / 10 / 100
Regulacja częstotliwościpłynna, potencjometrem wieloobrotowym RV1
Rodzaj wyjściasygnał prostokątny / zegarowy
Złącze wyjścioweJ2 zgodne z wyprowadzeniami oscylatora DIP8
Zasilanie2,7...5 V

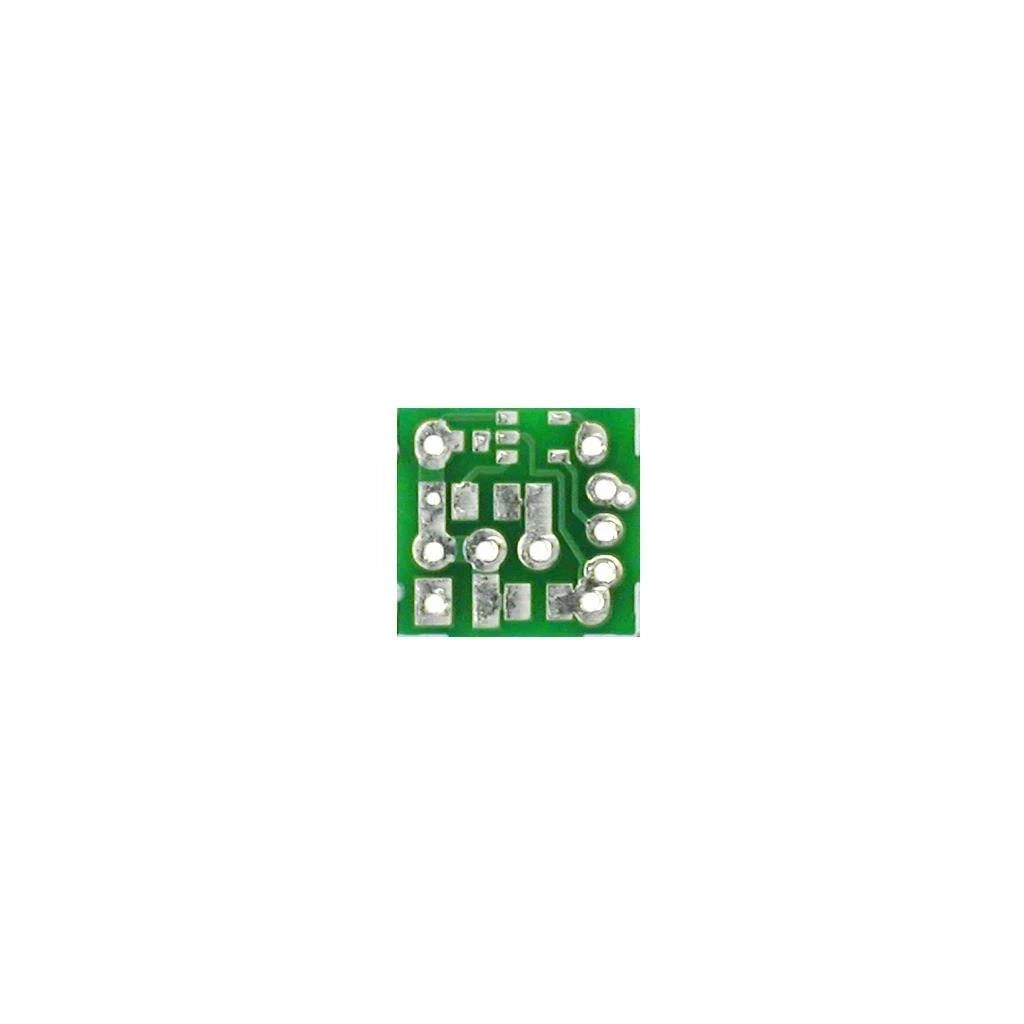

Płytka PCB11×11 mm
Pobierz dokumentację PDF

Wersja

AVT1603 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ LTC1799, potencjometr wieloobrotowy, rezystor, kondensator, listwę J1 i kołki precyzyjne J2 do zlutowania miniaturowego generatora przebiegu prostokątnego.

Notes

Częstotliwość sygnału wyjściowego zależy od sumy rezystancji R1 + RV1 podłączonej do wejścia SET układu LTC1799. Do dokładnego ustawienia częstotliwości najlepiej użyć miernika częstotliwości.

Zworka na J1 wybiera dzielnik częstotliwości. Zwarcie pinów 1-2 ustawia podział :100, brak zwory podział :10, a zwarcie pinów 2-3 wyłącza podział.

Płytka ma tylko 11×11 mm, dlatego montaż wymaga precyzji. W pierwszej kolejności warto wlutować elementy SMD, a dopiero później przygotować nietypowo montowany potencjometr RV1 i kołki J2.

Złącze J2 jest zgodne z oscylatorem w obudowie DIP8, co pozwala używać generatora jako zamiennika lub źródła zegara w prototypowanych układach cyfrowych. Trzeba jednak sprawdzić zgodność poziomów logicznych i dopuszczalną częstotliwość badanego układu.

Zapoznaj się uwagami

Uwaga: Generator pracuje w zakresie 2,7...5 V. Przed podłączeniem do badanego układu trzeba sprawdzić napięcie zasilania, poziomy logiczne oraz wybrany zakres częstotliwości, aby nie przekroczyć parametrów wejścia zegarowego.

Najczęściej zadawane pytania

Co zawiera wersja AVT1603 B?

AVT1603 B to zestaw KIT z płytką PCB, układem LTC1799, potencjometrem wieloobrotowym, elementami SMD i złączami do zlutowania miniaturowego generatora przebiegu prostokątnego.

Jaki sygnał generuje AVT1603?

Układ generuje przebieg prostokątny, który może pełnić funkcję sygnału zegarowego dla uruchamianych lub testowanych układów cyfrowych.

Jak wybiera się zakres częstotliwości?

Zakres wybiera się zworką na J1. Zwarcie 1-2 daje 10 kHz...300 kHz, brak zwory 100 kHz...3 MHz, a zwarcie 2-3 zakres 1 MHz...30 MHz.

Czy częstotliwość można ustawić dokładnie?

Tak, do regulacji służy potencjometr wieloobrotowy RV1. Do precyzyjnego ustawienia wymaganej wartości najlepiej użyć miernika częstotliwości.

Czy AVT1603 można wpiąć zamiast oscylatora DIP8?

Złącze J2 jest zgodne z układem wyprowadzeń oscylatora w obudowie DIP8, więc ułatwia takie zastosowanie w prototypach. Przed podłączeniem trzeba sprawdzić napięcie pracy, poziomy logiczne i dopuszczalną częstotliwość badanego układu.
