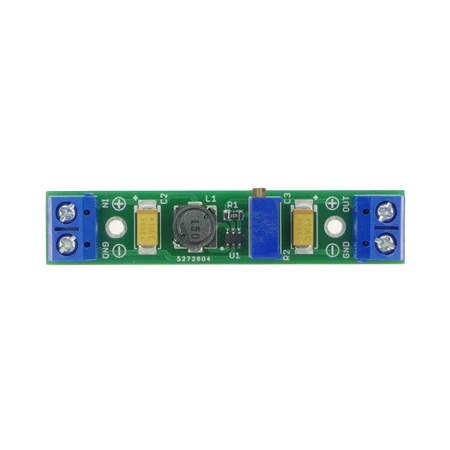

Miniaturowa przetwornica podwyższająca napięcie - zlutowany KIT AVT 1606
- Zasil małe urządzenie z baterii lub akumulatora przy niskim napięciu wejściowym. AVT1606 C to zlutowana przetwornica step-up do montażu w prototypie.
Miniaturowa przetwornica podwyższająca napięcie - zlutowany AVT1606
Zlutowana przetwornica step-up do zasilania małych urządzeń bateryjnych, prototypów i własnych układów przenośnych.
Zlutowana przetwornica step-up do montażu w prototypie lub urządzeniu bateryjnym

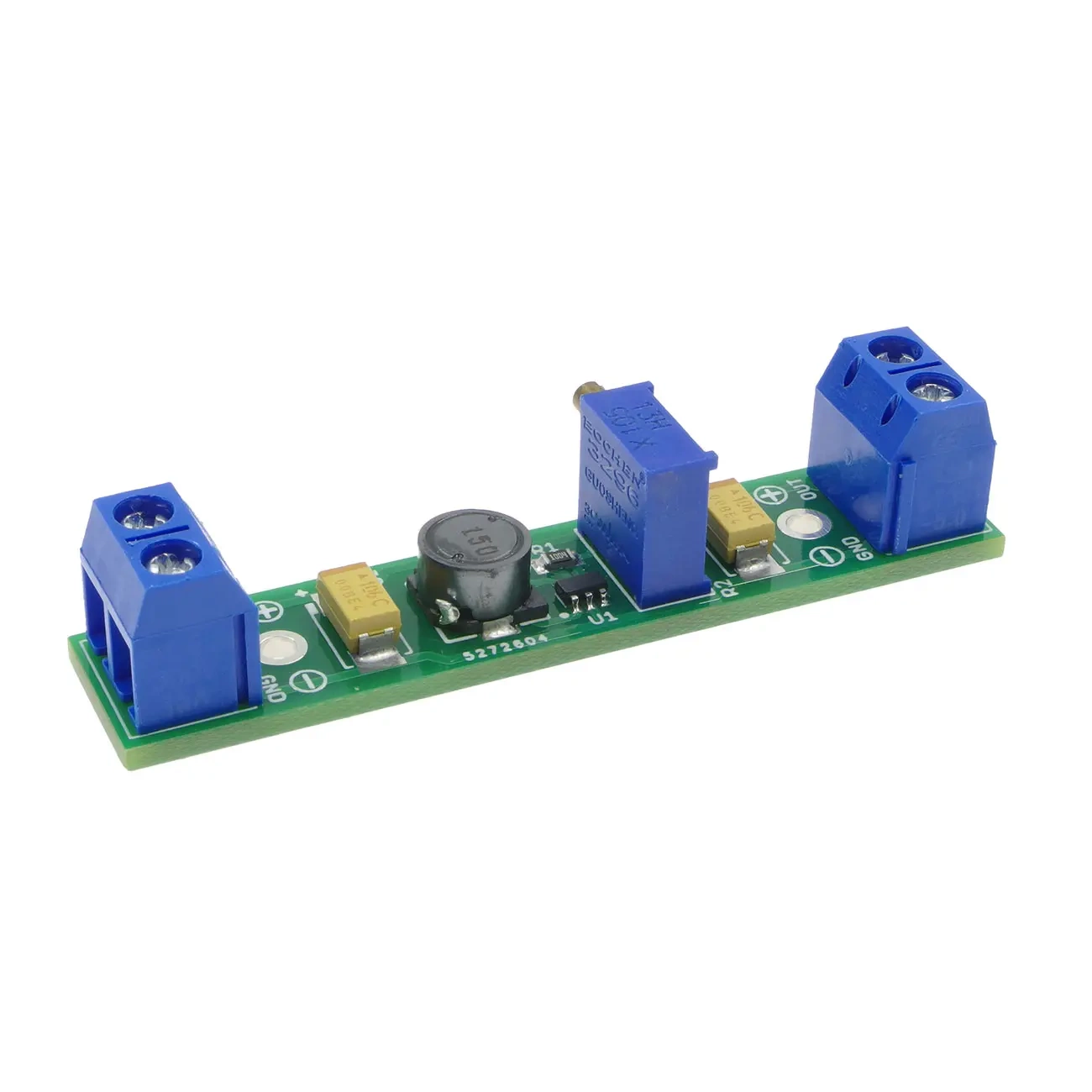

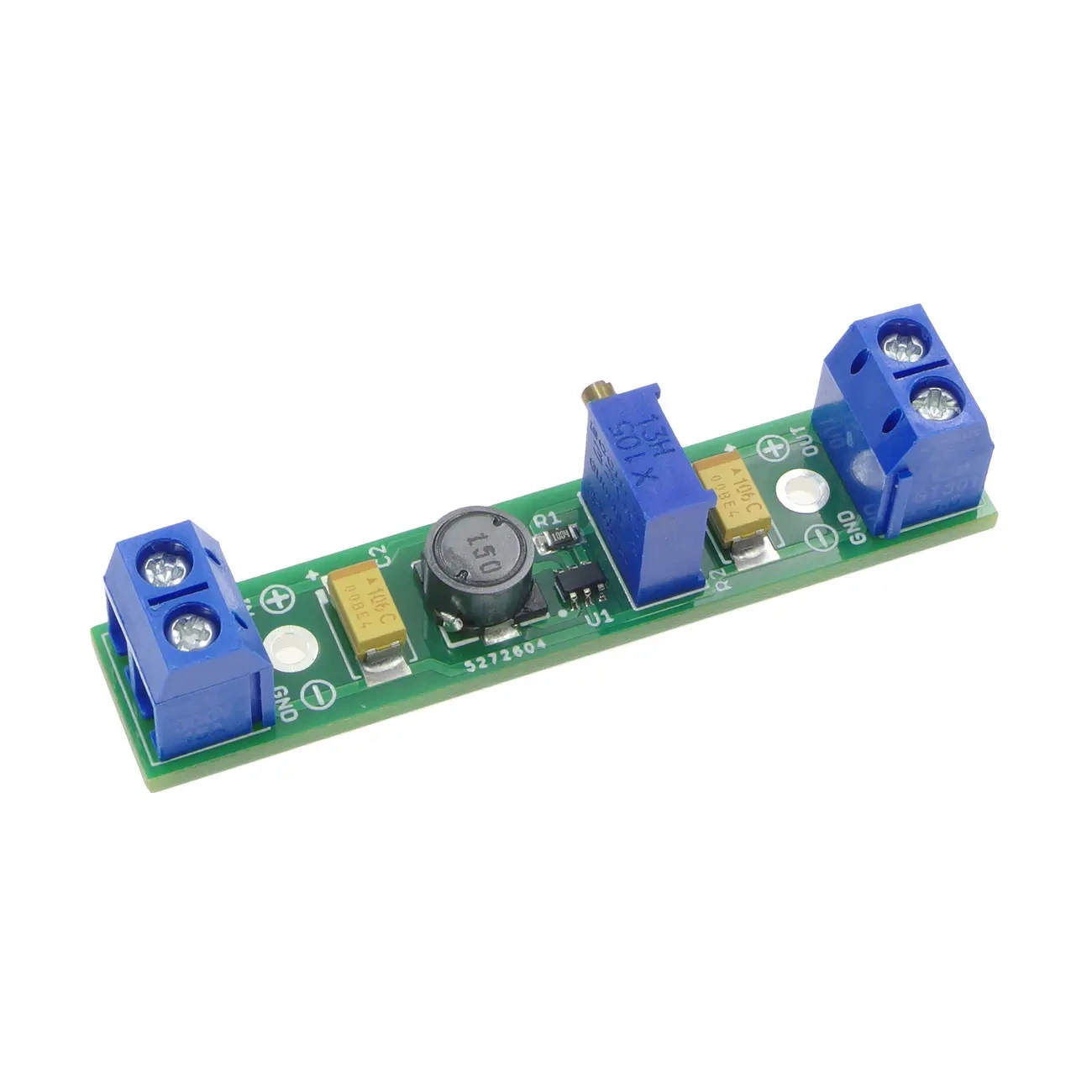

AVT1606 C to zlutowany układ miniaturowej przetwornicy podwyższającej napięcie. Pozwala uzyskać regulowane napięcie wyjściowe z pojedynczego ogniwa, baterii lub akumulatora, gdy wymagane napięcie zasilanego układu jest wyższe niż aktualne napięcie źródła.
Przetwornica pracuje z układem MCP1640, oferuje regulację napięcia wyjściowego 2...5,5 V i może dostarczyć do 350 mA przy odpowiednich warunkach zasilania. Wersja C wymaga ustawienia napięcia wyjściowego przed podłączeniem odbiornika, doprowadzenia zasilania z zachowaniem polaryzacji oraz montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1606
Zlutowana miniaturowa przetwornica podwyższająca napięcie z układem MCP1640, regulowanym napięciem wyjściowym i niskim progiem startu, przeznaczona do małych urządzeń bateryjnych.
| Wersja | C – zlutowany układ |
| Typ przetwornicy | podwyższająca napięcie, step-up |
| Układ przetwornicy | MCP1640 |
| Napięcie wejściowe | 0,65...5 VDC |
| Minimalne napięcie podtrzymania pracy | 0,35 V |
| Napięcie wyjściowe | regulowane 2...5,5 V |
| Maksymalny prąd wyjściowy | 350 mA |
| Częstotliwość kluczowania | 500 kHz |
| Sprawność | do 96% |
| Regulacja | ustawienie napięcia wyjściowego potencjometrem |
| Zastosowanie | urządzenia bateryjne, prototypy, małe układy przenośne |

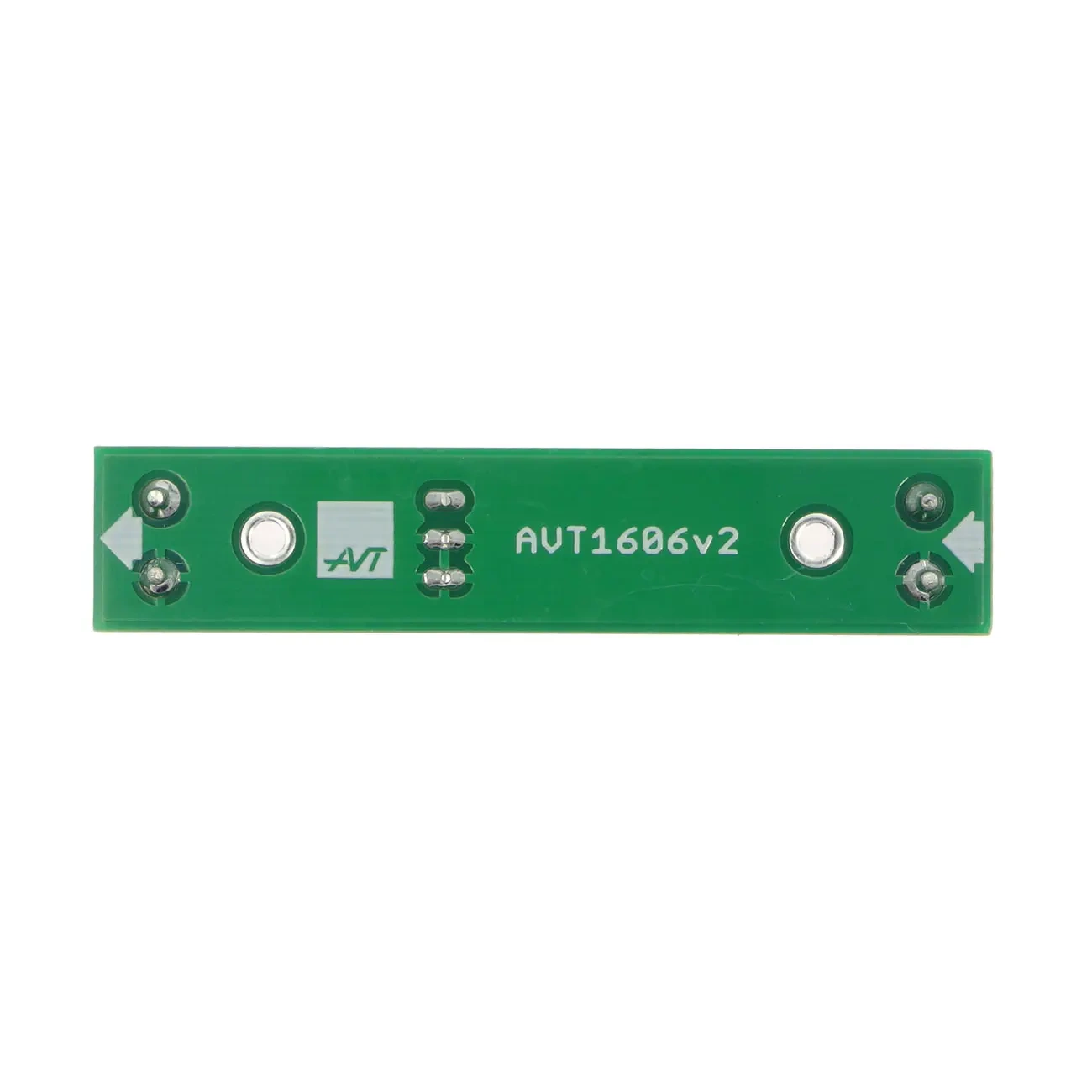

| Płytka PCB | 58,5×12 mm |
Wersja

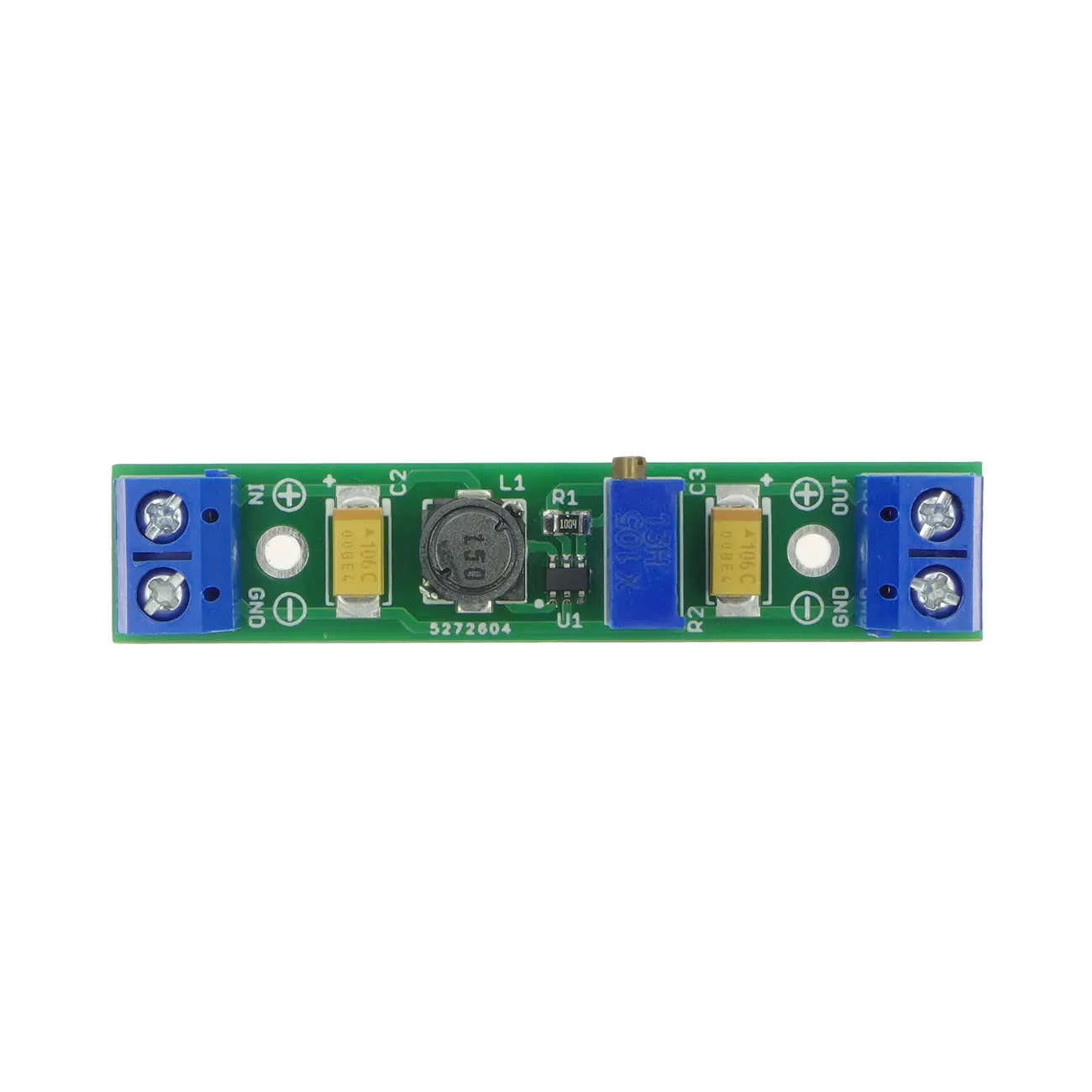

AVT1606 C – zlutowany układ. Wersja zawiera zmontowaną przetwornicę podwyższającą napięcie z układem MCP1640, cewką, kondensatorami, potencjometrem regulacji i złączami. Układ wymaga ustawienia napięcia wyjściowego, podłączenia zasilania z zachowaniem polaryzacji oraz montażu w obudowie lub własnym urządzeniu.
Notes
Przed podłączeniem odbiornika trzeba ustawić napięcie wyjściowe i sprawdzić je miernikiem. Regulację najlepiej wykonać z obciążeniem kontrolnym, a dopiero potem podłączyć docelowe urządzenie.
Maksymalny prąd wyjściowy zależy od napięcia wejściowego, ustawionego napięcia wyjściowego, sprawności i jakości źródła zasilania. Przy mocno rozładowanej baterii dostępna moc będzie niższa.
Przetwornica może pracować z pojedynczym ogniwem, ale źródło zasilania musi dostarczyć odpowiedni prąd wejściowy. Przy wyższym napięciu wyjściowym i większym obciążeniu prąd pobierany z baterii rośnie.
Zlutowany układ nie jest samodzielnym zasilaczem laboratoryjnym. Jest przeznaczony do implementacji w prototypie, obudowie lub własnym urządzeniu o znanym poborze prądu.
Uwaga: Przed podłączeniem odbiornika trzeba ustawić i sprawdzić napięcie wyjściowe. Zbyt wysokie napięcie, odwrotna polaryzacja lub obciążenie przekraczające możliwości przetwornicy mogą uszkodzić zasilane urządzenie albo sam układ.
Najczęściej zadawane pytania
AVT1606 C to zlutowany układ miniaturowej przetwornicy step-up z MCP1640, cewką, potencjometrem regulacji, kondensatorami, rezystorem i złączami. Wymaga ustawienia napięcia wyjściowego i montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowana przetwornica do implementacji w prototypie, obudowie lub własnym urządzeniu. Przed użyciem trzeba ustawić napięcie wyjściowe i sprawdzić, czy obciążenie mieści się w możliwościach układu.
Tak, układ startuje od około 0,65 V, więc może pracować z pojedynczym ogniwem, o ile źródło energii zapewni prąd potrzebny do zasilenia odbiornika.
Tak. Napięcie wyjściowe ustawia się potencjometrem w zakresie 2...5,5 V. Przed podłączeniem docelowego urządzenia trzeba sprawdzić nastawę miernikiem.
Nie zawsze. Dostępny prąd zależy od napięcia wejściowego, napięcia wyjściowego, sprawności przetwornicy i jakości źródła zasilania. Przy niskim napięciu baterii obciążenie trzeba dobrać ostrożnie.
