Mini generator funkcyjny - prostokąt, piła, trójkąt i sinus - zlutowany KIT AVT 1327
- Dodaj generator prostokąta, piły, trójkąta lub sinusa do własnej aplikacji. Wersja C to zlutowany AVT1327 do montażu w obudowie lub urządzeniu.
Mini generator funkcyjny - prostokąt, piła, trójkąt i sinus - zlutowany AVT1327
Zlutowany układ generatora sygnałów około 1 kHz, przeznaczony do implementacji w obudowie lub własnym urządzeniu.
Zlutowane źródło sygnału do integracji

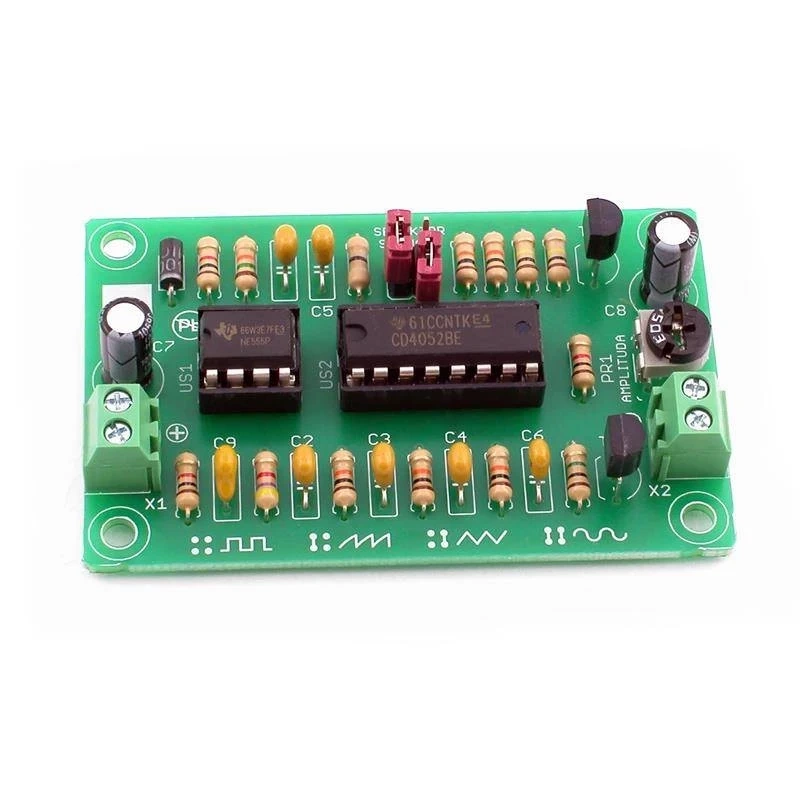

AVT1327 C to zlutowany układ mini generatora funkcyjnego, który może dostarczać przebieg prostokątny, piłokształtny, trójkątny lub sinusoidalny. Sprawdza się jako blok testowy w małych stanowiskach pomiarowych, demonstratorach edukacyjnych oraz prostych aplikacjach wymagających stałego sygnału odniesienia.

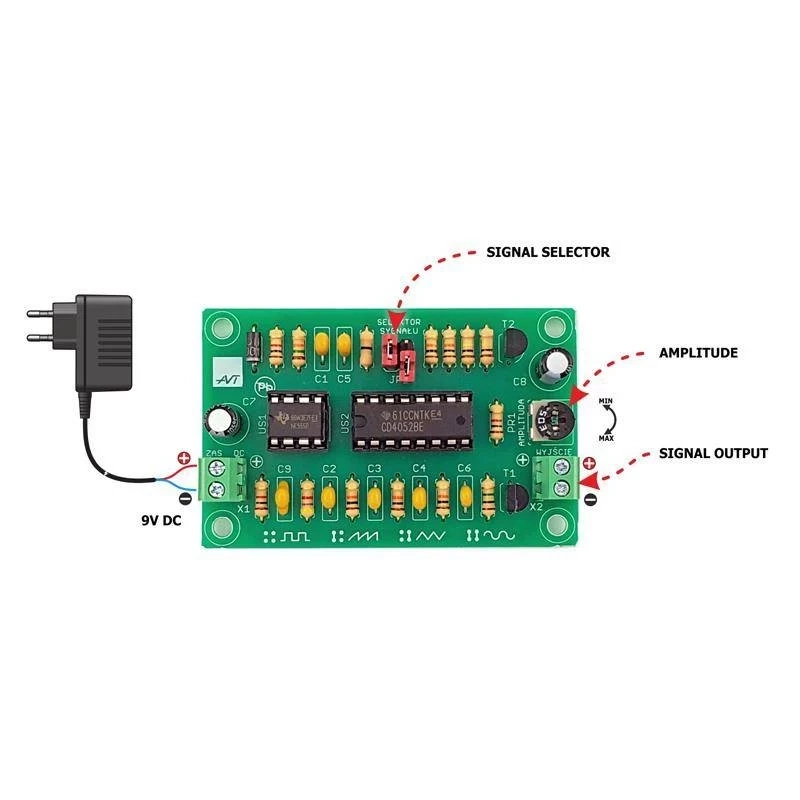

Kształt sygnału wybiera się zworką, a poziom wyjściowy można ustawić potencjometrem montażowym. Wersja C nie jest samodzielnym gotowym urządzeniem — wymaga podłączenia zasilania, wyjścia sygnałowego oraz zabudowy w docelowej aplikacji.
Karta techniczna
AVT1327
Zlutowany mini generator funkcyjny do zastosowania jako źródło sygnału testowego w układach elektronicznych.
| Wersja | C – zlutowany układ |
| Funkcja | mini generator funkcyjny |
| Częstotliwość | około 1 kHz |
| Przebiegi wyjściowe | prostokątny, piłokształtny, trójkątny, sinusoidalny |
| Regulacja wyjścia | płynna regulacja napięcia wyjściowego |
| Zasilanie | 5…10 VDC |
| Pobór prądu | około 10 mA |
| Płytka PCB | 41×64 mm |
Wersja
AVT1327 C – zlutowany układ. Wersja zawiera zmontowany mini generator funkcyjny, przeznaczony do montażu w obudowie lub własnym urządzeniu. Wymaga podłączenia zasilania 5…10 VDC oraz wyprowadzenia sygnału do badanego układu lub panelu złącza.
Notes
Układ można wykorzystać jako wbudowane źródło sygnału testowego, np. w pomocach dydaktycznych, prostych testerach, panelach laboratoryjnych lub własnych konstrukcjach warsztatowych.
Przy implementacji warto wyprowadzić wybór przebiegu oraz wyjście sygnałowe w sposób dopasowany do docelowej obudowy. Regulację poziomu można pozostawić jako nastawę serwisową albo przenieść na panel po odpowiedniej modyfikacji połączeń.
Generator pracuje z niskim napięciem zasilania, ale jego wyjście należy łączyć z badanym układem z uwzględnieniem poziomów dopuszczalnych dla wejścia pomiarowego lub wejścia badanego obwodu.
Uwaga: Wersja C nie jest samodzielnym gotowym urządzeniem. To zlutowany układ do implementacji w obudowie, własnym urządzeniu lub konkretnej aplikacji.
Najczęściej zadawane pytania
AVT1327 C to zlutowany układ mini generatora funkcyjnego. Wymaga podłączenia zasilania 5…10 VDC, wyjścia sygnałowego oraz montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany układ przeznaczony do implementacji. Wymaga podłączenia, zabudowy i dopasowania do docelowej aplikacji.
Może pracować jako źródło sygnału w prostych testach, ćwiczeniach z elektroniki, demonstratorach, panelach laboratoryjnych lub własnych układach wymagających przebiegu około 1 kHz.
Tak. Układ pracuje przy zasilaniu 5…10 VDC i pobiera około 10 mA, więc może być zasilany z baterii 9 V lub małego zasilacza stabilizowanego.
