Mini generator funkcyjny - prostokąt, piła, trójkąt i sinus - PCB do projektu AVT 1327
- Zbuduj prosty generator sygnałów do warsztatu elektronika: prostokąt, piła, trójkąt lub sinus około 1 kHz. AVT1327 A to płytka PCB; elementy kompletujesz osobno.

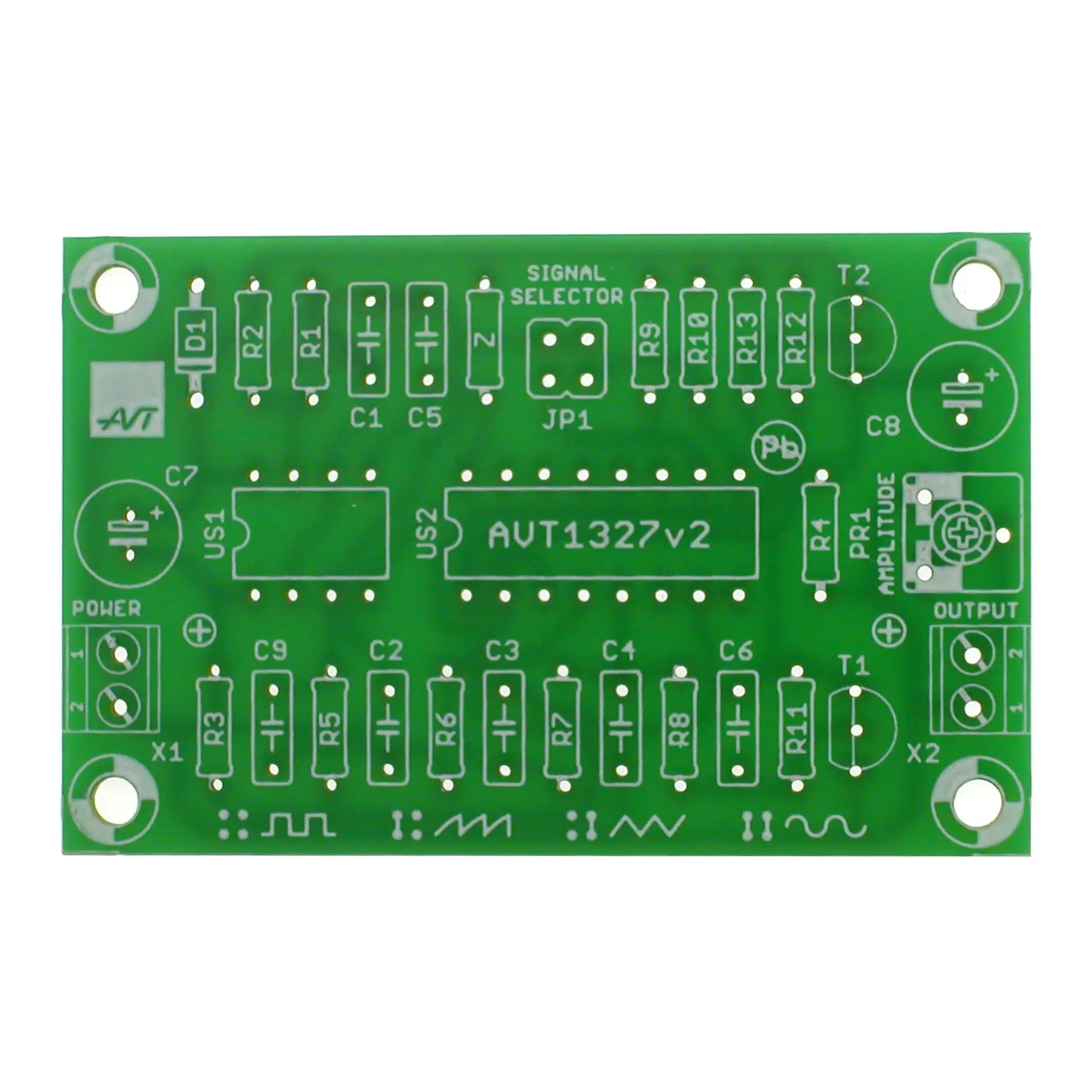

Mini generator funkcyjny - prostokąt, piła, trójkąt i sinus - płytka PCB do AVT1327
Pozwala zbudować niewielki generator sygnałów około 1 kHz do uruchamiania, testowania i demonstracji prostych układów elektronicznych.
Generator kilku przebiegów na bazie układu 555
AVT1327 to mini generator funkcyjny do podstawowych prac warsztatowych i edukacyjnych. Układ wytwarza sygnał prostokątny, a kolejne stopnie RC formują z niego przebiegi piłokształtny, zbliżony do trójkąta oraz sinusoidalny.
Wyboru kształtu sygnału dokonuje się selektorem na zworkach, a poziom wyjściowy można regulować potencjometrem montażowym. Wersja A obejmuje samą płytkę PCB; rezystory, kondensatory, półprzewodniki, podstawki, złącza i zworkę trzeba skompletować osobno.
Karta techniczna
AVT1327
Miniaturowy generator funkcyjny o stałej częstotliwości około 1 kHz, z wyborem jednego z czterech przebiegów i regulacją amplitudy wyjściowej.
| Wersja | A – płytka drukowana PCB |
| Funkcja | mini generator funkcyjny |
| Częstotliwość | około 1 kHz |
| Przebiegi wyjściowe | prostokątny, piłokształtny, trójkątny, sinusoidalny |
| Regulacja wyjścia | płynna regulacja napięcia wyjściowego |
| Zasilanie | 5…10 VDC |
| Pobór prądu | około 10 mA |
| Płytka PCB | 41×64 mm |
Wersja
AVT1327 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 15 kΩ
- R2–R4: 1 kΩ
- R5: 4,7 kΩ
- R6–R10: 10 kΩ
- R11: 1 MΩ
- R12, R13: 100 kΩ
- PR1: potencjometr montażowy 50 kΩ
- Z: 0 Ω lub zwora z drutu
- C1–C4: 47 nF
- C5, C6: 10 nF
- C7, C8: 1 µF
- C9: 100 nF
- D1: 1N4007
- US1: NE555
- US2: 4052
- T1, T2: BC547 lub BC548
- JP1: 2×2 goldpin + jumper
- X1, X2: DG381-3.5/2
Notes
Układ generuje częstotliwość wynikającą z wartości elementów C1, R1 i R2. Zmiana tych elementów pozwala dopasować generator do innej częstotliwości, ale wersja podstawowa jest przewidziana do pracy w pobliżu 1 kHz.
Wyjście sygnału jest prowadzone przez wtórnik emiterowy, a amplitudę ustawia się potencjometrem PR1. W praktyce poziom wyjściowy zależy także od wybranego przebiegu i napięcia zasilania.
Montaż jest przewlekany i jednostronna płytka dobrze nadaje się do ćwiczeń lutowania. Przy składaniu trzeba zwrócić uwagę na orientację diody, kondensatorów elektrolitycznych, tranzystorów oraz układów scalonych wkładanych w podstawki.
Uwaga: Zestaw jest przeznaczony do celów edukacyjnych, demonstracyjnych i warsztatowych. Przy zastosowaniu w urządzeniu docelowym należy uwzględnić wymagania danej aplikacji oraz sposób zasilania i wyprowadzenia sygnału.
Najczęściej zadawane pytania
AVT1327 A zawiera wyłącznie płytkę PCB do projektu mini generatora funkcyjnego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Generator udostępnia cztery przebiegi: prostokątny, piłokształtny, trójkątny i sinusoidalny. Wybór odbywa się za pomocą zworek selektora sygnału.
W podstawowej konfiguracji generator pracuje z jedną częstotliwością, około 1 kHz. Możliwa jest zmiana częstotliwości przez dobranie elementów odpowiedzialnych za pracę układu 555.
Tak. Układ pracuje przy zasilaniu 5…10 VDC i pobiera około 10 mA, dlatego może być zasilany także z baterii 9 V.
