Mini generator funkcyjny - prostokąt, piła, trójkąt i sinus - KIT AVT 1327
- Zbuduj mały generator sygnałów do testów i nauki elektroniki. Wersja B to KIT DIY AVT1327 z płytką PCB i elementami do lutowania.
Mini generator funkcyjny - prostokąt, piła, trójkąt i sinus - KIT DIY AVT1327
Pozwala zbudować niewielki generator sygnałów około 1 kHz do testowania, uruchamiania i demonstracji prostych układów elektronicznych.
Warsztatowy generator kilku przebiegów
AVT1327 umożliwia uzyskanie czterech podstawowych przebiegów: prostokątnego, piłokształtnego, trójkątnego i sinusoidalnego. Źródłem sygnału jest układ 555, a kolejne stopnie formują przebiegi przydatne podczas nauki elektroniki, sprawdzania wejść układów audio, testowania filtrów i uruchamiania prostych bloków pomiarowych.

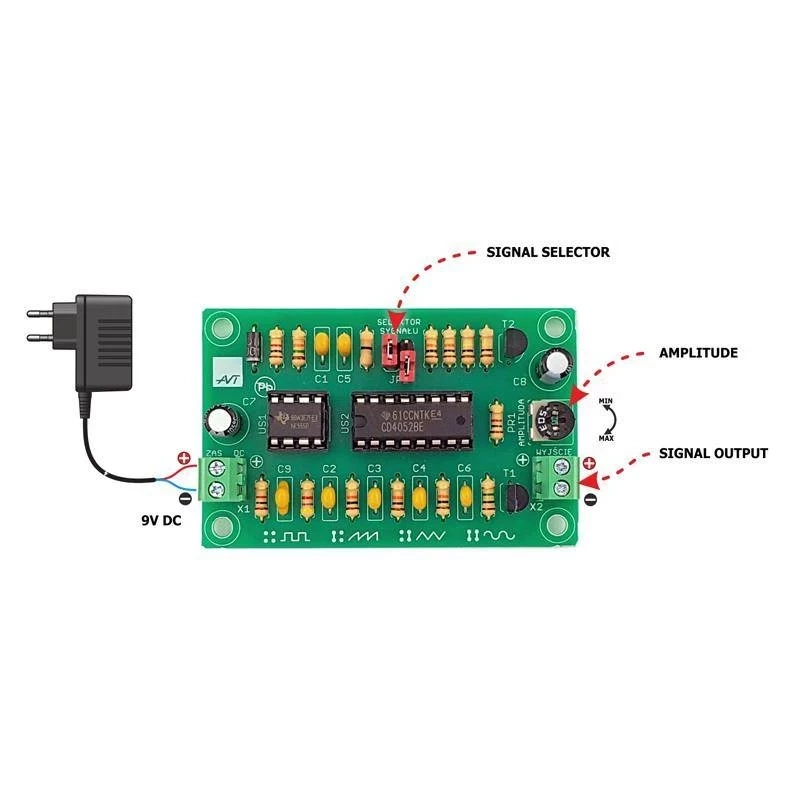

Wybór kształtu odbywa się za pomocą zworki selektora, a poziom wyjściowy ustawia się potencjometrem montażowym. Wersja B to KIT DIY z płytką PCB i elementami do samodzielnego zlutowania kompletnego układu.
Karta techniczna
AVT1327
Miniaturowy generator funkcyjny z wyborem jednego z czterech przebiegów i regulacją poziomu wyjściowego.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | mini generator funkcyjny |
| Częstotliwość | około 1 kHz |
| Przebiegi wyjściowe | prostokątny, piłokształtny, trójkątny, sinusoidalny |
| Regulacja wyjścia | płynna regulacja napięcia wyjściowego |
| Zasilanie | 5…10 VDC |
| Pobór prądu | około 10 mA |
| Płytka PCB | 41×64 mm |
Wersja

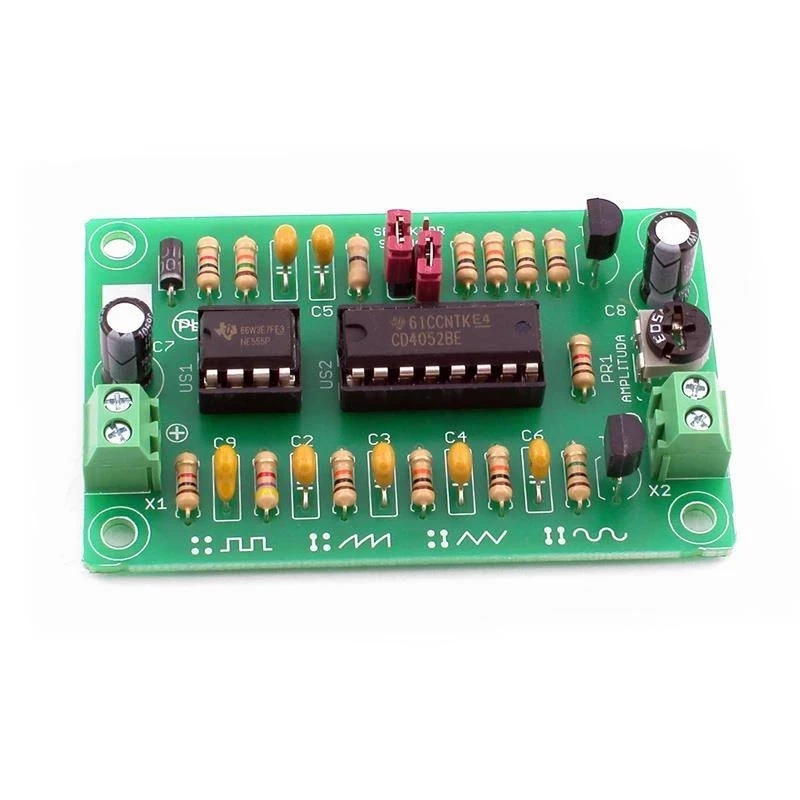

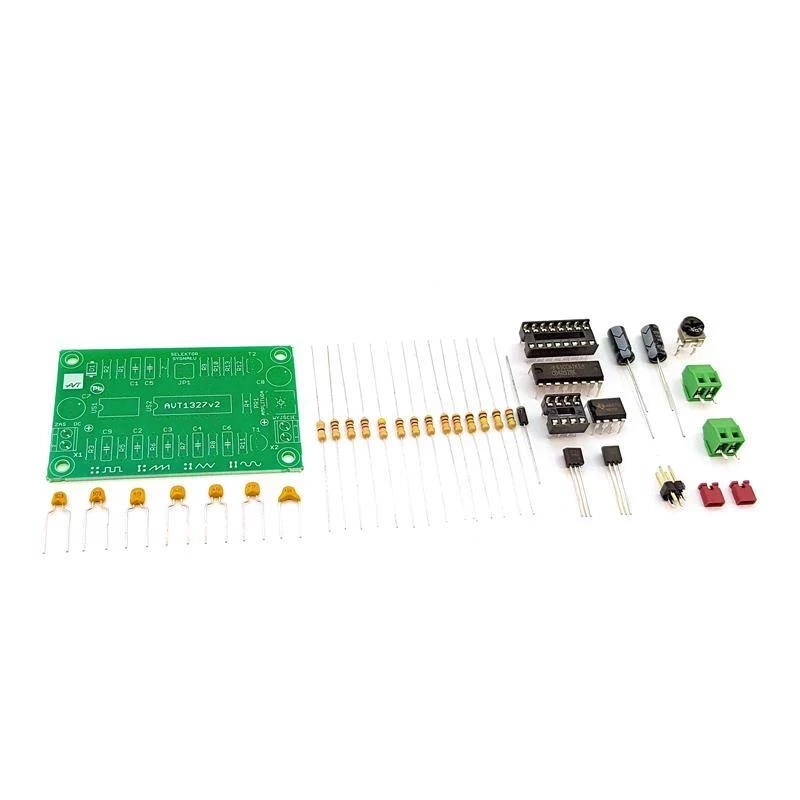

AVT1327 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania mini generatora funkcyjnego. Montaż jest prosty i przewlekany, dlatego sprawdza się jako krótki projekt warsztatowy lub edukacyjny.
Notes
Generator może być zasilany napięciem 5…10 VDC, również z baterii 9 V. Niewielki pobór prądu ułatwia użycie układu jako podręcznego źródła sygnału na stanowisku pracy.
Częstotliwość pracy wynika z wartości elementów przy układzie 555. W wersji podstawowej układ pracuje w pobliżu 1 kHz, a zmiana wybranych elementów RC pozwala eksperymentować z inną częstotliwością.
Podczas montażu trzeba zwrócić uwagę na orientację diody, kondensatorów elektrolitycznych, tranzystorów i układów scalonych. Sygnał wyjściowy najlepiej prowadzić krótkimi przewodami do złącza lub punktu pomiarowego.
Uwaga: Generator jest prostym źródłem sygnału do testów, nauki i uruchamiania układów. Przy zastosowaniu w urządzeniu docelowym trzeba uwzględnić wymagania wejścia pomiarowego lub badanego obwodu.
Najczęściej zadawane pytania
AVT1327 B to zestaw KIT z płytką PCB i elementami do zlutowania mini generatora funkcyjnego. Po montażu układ może pracować jako proste źródło przebiegu prostokątnego, piłokształtnego, trójkątnego lub sinusoidalnego.
Kształt sygnału wybiera się zworką na selektorze. Do dyspozycji są cztery przebiegi: prostokąt, piła, trójkąt i sinus.
Tak. Poziom napięcia wyjściowego ustawia się potencjometrem montażowym PR1, co ułatwia dopasowanie sygnału do badanego układu.
Tak. Montaż jest prosty, układ pracuje z niskim napięciem zasilania, a efekt działania można łatwo sprawdzić oscyloskopem lub prostym torem testowym.
