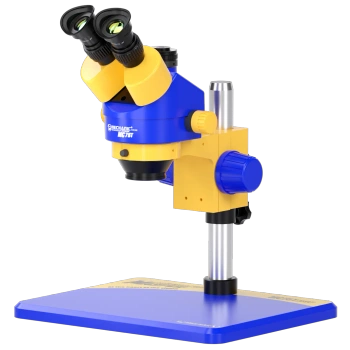

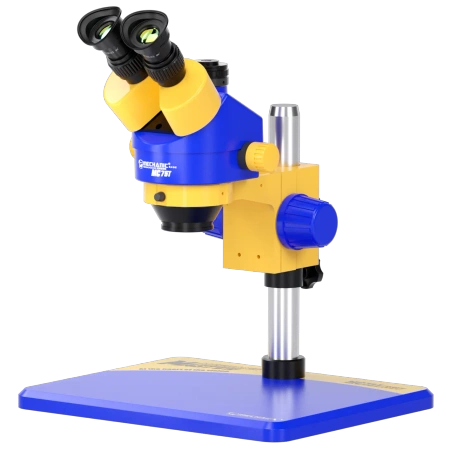

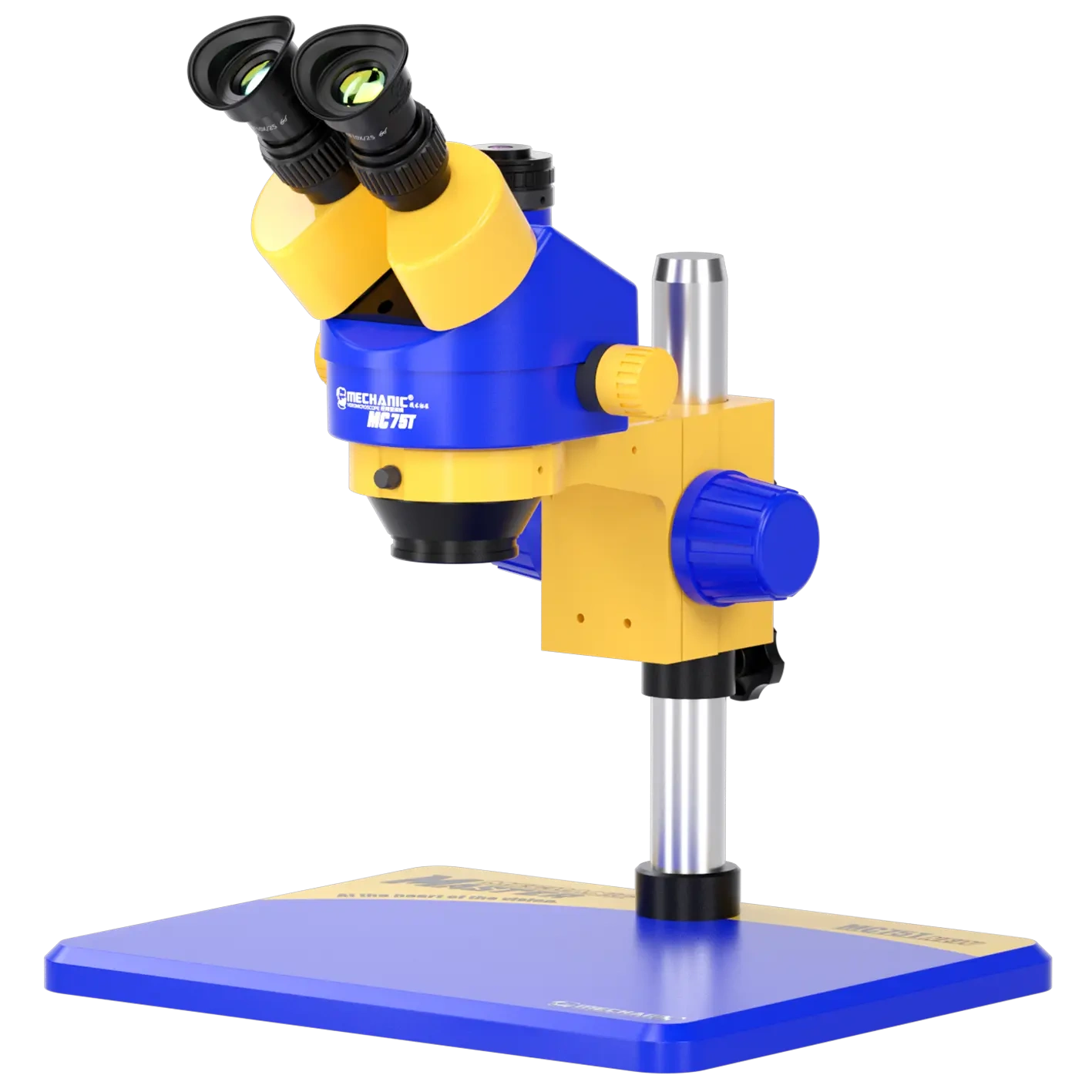

Mikroskop trzy-okularowy stereo MC75T-B11 Mechanic

Mikroskop trzy-okularowy stereo MC75T-B11 Mechanic

Mechanic MC75T-B11 to trzy-okularowy mikroskop stereoskopowy przeznaczony do precyzyjnej obserwacji przestrzennej elementów elektronicznych i mechanicznych. Konstrukcja trinokularna umożliwia jednoczesną pracę z obrazem w okularach oraz podłączenie kamery przez standardowy interfejs C (C-mount), co pozwala na rejestrację obrazu lub jego podgląd na zewnętrznym ekranie.

Mikroskop wyposażono w obiektyw zmiennoogniskowy o zakresie 0,7×–4,5×, co w standardowej konfiguracji daje powiększenie 7×–45×. Dzięki możliwości stosowania soczewek pomocniczych (0,5× / 1,5× / 2×) oraz różnych okularów, zakres powiększeń można rozszerzyć nawet do 270×, zachowując płynną regulację zoomu.

Głowica obserwacyjna nachylona pod kątem 45°, z pełnym obrotem 360° oraz regulacją rozstawu okularów w zakresie 54–76 mm, zapewnia wygodną i ergonomiczną pracę. Odległość robocza 100 mm w konfiguracji standardowej umożliwia swobodne operowanie narzędziami pod obiektywem.

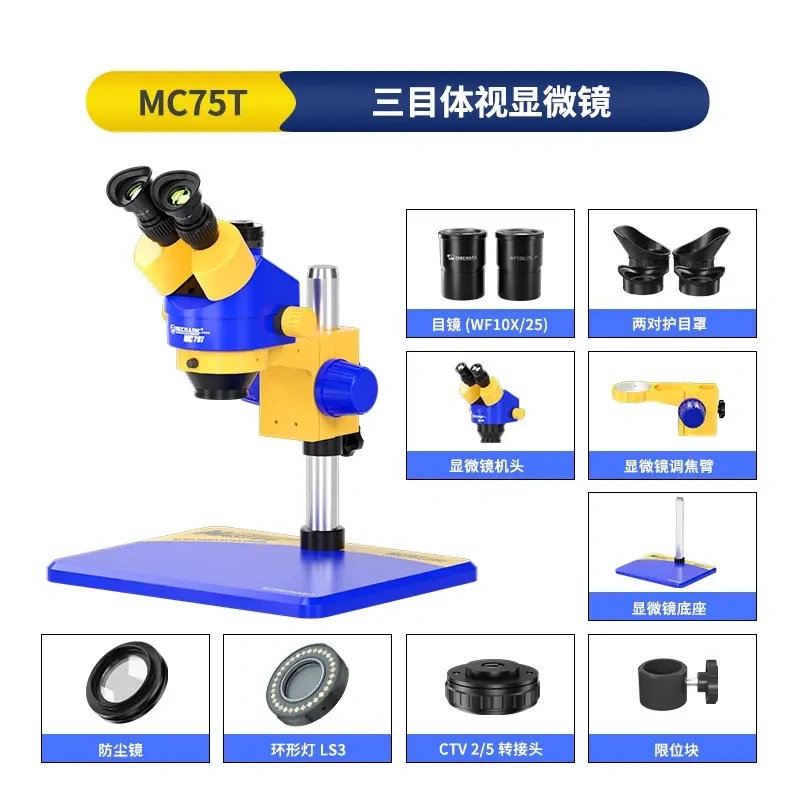

Zestaw oparty jest na stabilnej podstawie kolumnowej B11 z płytą roboczą i regulacją wysokości. W komplecie znajdują się okulary WF10×/25, gumowe osłony oczu, pierścieniowe oświetlenie LED LS3, osłona przeciwpyłowa, adapter CTV 2/5, ogranicznik wysokości oraz komplet elementów montażowych.

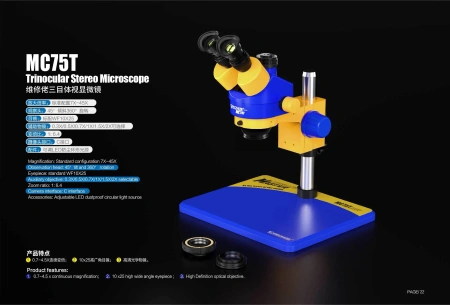

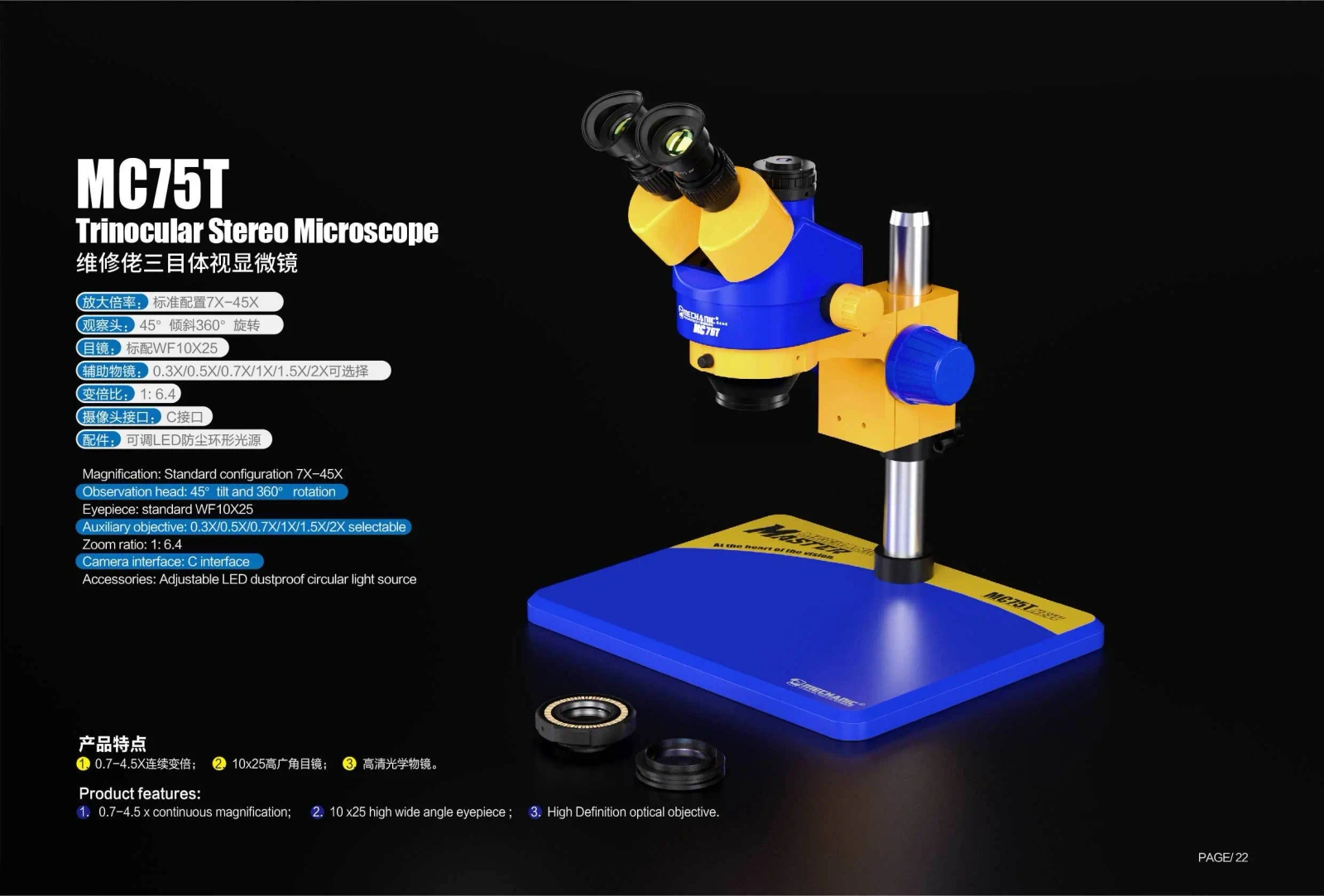

Specyfikacja techniczna

• Typ mikroskopu: stereo, trinokularny
• Model: MC75T-B11
• Głowica obserwacyjna:
  • kąt nachylenia: 45°
  • obrót: 360°
  • regulacja rozstawu okularów: 54–76 mm
• Obiektyw (zoom): 0,7×–4,5×
• Współczynnik zoomu: 1 : 6,4
• Zakres powiększeń:
  • standardowo: 7×–45×
  • rozszerzony (z akcesoriami): do 270×
• Okulary w zestawie: WF10×/25
• Opcjonalne okulary: WF15×/15 mm, WF20×/10 mm, WF10×/20 mm, WF25×/9 mm, WF30×/8 mm
• Soczewki pomocnicze (opcjonalne): 0,5× / 1,5× / 2×
• Odległość robocza: 100 mm
• Interfejs kamery: C-mount
• Adapter kamery: CTV 2/5
• Oświetlenie: pierścieniowe LED LS3 (regulowane)
• Podstawa: B11 – kolumnowa, płaska
• Wysokość kolumny: 280 mm
• Wymiary podstawy: 300 × 240 mm
• Zakres regulacji ostrości: ręczna, precyzyjna

Praktyczne wskazówki

• Soczewka 0,5× zwiększa pole widzenia i odległość roboczą – szczególnie przydatna przy lutowaniu i pracy z większymi płytkami PCB.
• Trinokularny tor optyczny umożliwia stałe podłączenie kamery bez ingerencji w tor obserwacyjny – obraz w okularach pozostaje niezmieniony.
• Regulowane oświetlenie pierścieniowe LED pomaga wyeliminować refleksy na metalizowanych padach i wyprowadzeniach.
• Ogranicznik wysokości zabezpiecza obiektyw przed przypadkowym kontaktem z badanym elementem.

Dlaczego mikroskop stereo?

Mikroskop stereo wykorzystuje dwa niezależne tory optyczne, co pozwala uzyskać naturalny efekt widzenia przestrzennego (3D). Dzięki temu operator lepiej ocenia głębię, wysokość i położenie elementów.

W porównaniu do klasycznych mikroskopów biologicznych, mikroskopy stereo oferują niższe powiększenia, większą odległość roboczą oraz szersze pole widzenia, co czyni je idealnym narzędziem do precyzyjnych prac manualnych.
