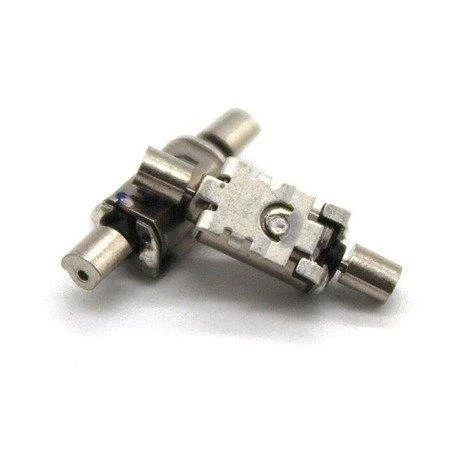

Mikrosilnik wibracyjny o średnicy 4 mm z dwiema głowicami

Silnik szczotkowy o korpusie 4 mm średnicy i 6 mm długości, z głowicami wibracyjnymi osadzonymi po obu stronach. Każda ma 2,5 mm średnicy i 2,5 mm długości, a całość mierzy 13,6 mm.

Zasilanie 1,5 V, pobór prądu 20 mA przy 1,3 V. Taki rozmiar pozwala umieścić źródło drgań w konstrukcjach, w których nie ma miejsca na typowy silnik wibracyjny.

Specyfikacja techniczna

• typ: silnik szczotkowy wibracyjny
• napięcie zasilania: 1,5 V
• pobór prądu: 20 mA przy 1,3 V
• wymiary korpusu: 4 x 6 mm (średnica x długość)
• wymiary głowicy wibracyjnej: 2,5 x 2,5 mm
• wymiary całkowite: 4 x 13,6 mm

Dwie głowice po obu stronach korpusu

Ciężarki umieszczone symetrycznie po obu stronach silnika działają zgodnie, bo siedzą na wspólnym wale. Rozłożenie masy na dwa końce zmniejsza za to obciążenie łożysk w porównaniu z jednym ciężarkiem tej samej masy.

Wokół obu głowic trzeba zostawić wolną przestrzeń na pełny obrót. Przy średnicy korpusu 4 mm i głowicach 2,5 mm oznacza to niewiele, ale przyklejenie silnika do powierzchni na całej długości unieruchomi ciężarki i drgania zanikną.

Pobór 20 mA pozwala zasilać silnik wprost z ogniwa, bez stopnia mocy o dużej obciążalności. Do sterowania z mikrokontrolera nadal potrzebny jest tranzystor.
